Являются ли латунные проушины правильным выбором для вашей печатной платы, бумаги или ткани?

Отверстие в любом материале является потенциальной точкой отказа. Без армирования края изнашиваются, рвутся или трескаются под нагрузкой.Латунные люверсырешите эту проблему, создав прочное отверстие с гладкой поверхностью, которое защищает основной материал и обеспечивает надежный проход для шнуров, проводов или креплений. В Nuote Metals мы производим проушины из желтой латуни C2680 — сплава с высоким содержанием цинка, который обеспечивает повышенную твердость и износостойкость по сравнению со стандартным C2600.

В этом руководстве рассматриваются практические решения: что означают технические характеристики, какие варианты отделки доступны и как избежать типичных сбоев в эксплуатации.

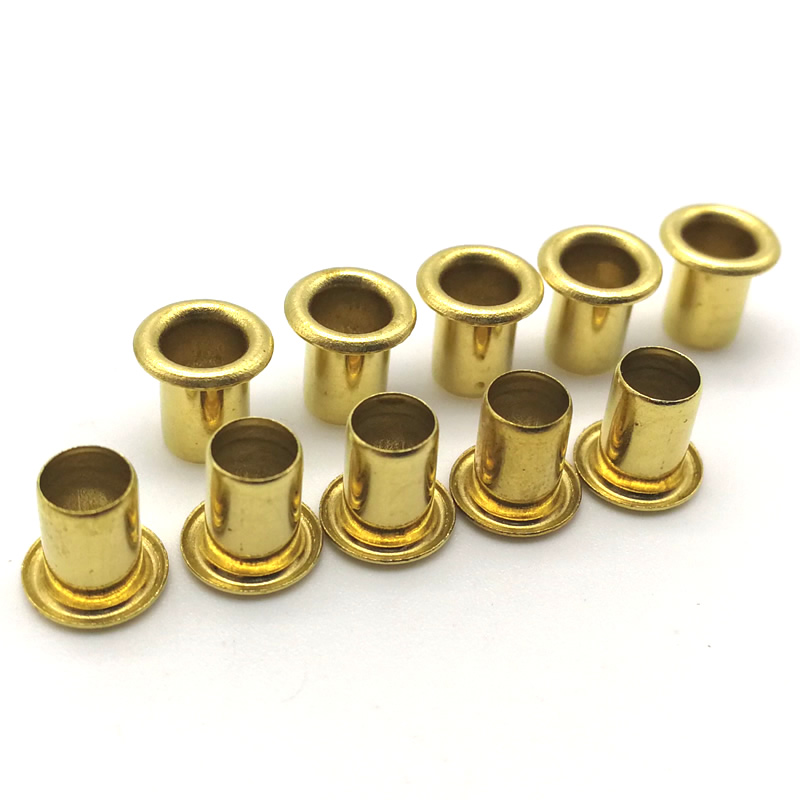

Марка материала – C2680 Желтая латунь

Мы производим вселатунные люверсыиз желтой латуни С2680 (64–68,5% меди, остальное цинк). Этот сплав предлагает:

C2680 обладает хорошей обрабатываемостью, пластичностью и способностью к глубокой вытяжке. Его легко наносить гальваническим способом или красить, он обладает хорошей коррозионной стойкостью.

Технические характеристики – диаметр хвостовика и внешний диаметр

Двумя наиболее важными размерными параметрами латунной петли являются диаметр хвостовика (цилиндр, проходящий через отверстие) и внешний диаметр (фланц, который находится на поверхности). Мы производим люверсы в широком диапазоне типоразмеров.

Стандартный размерный ряд

Допуски

Мы производим люверсы с диаметром хвостовика от 0,8 мм до 10 мм. Нестандартные размеры доступны по запросу.

Конфигурации — стандартная, плечевая, с двойной головкой и сдвоенная.

Мы производим люверсы в четырех основных конфигурациях. Каждый служит разной цели.

Тип	Описание	Лучшее для	Изображение
Стандартный (плоский фланец)	Цельный, фланец только с одной стороны	Общее усиление отверстий: ткань, холст, бумага, обивка.
Плечо (Ступенчатое)	Ствол со ступенчатым профилем, выполняет роль прокладки между слоями.	Многослойные материалы, стойки печатных плат, приложения, требующие контролируемого зазора
Двойная голова	Готовый фланец/головка с обеих сторон ствола	Когда обеим сторонам нужен чистый внешний вид — высококачественные кожаные изделия, двусторонняя одежда
Двойные люверсы	Две параллельные проушины, соединенные у основания или выполненные как одно целое.	Двойная шнуровка, параллельная проводка, специализированные системы лямок.

Наша рекомендация: используйте стандарт для большинства приложений. Используйте плечо, если вам нужна прокладка между слоями. Используйте двойную головку, когда видны обе стороны. Используйте Twin, если вам нужны два идеально совмещенных отверстия.

Отделка поверхности – от стандартного до премиум-класса

Мы предлагаем широкий выбор отделок, отвечающих различным функциональным и эстетическим требованиям. Вся отделка соответствует требованиям RoHS.

Два реальных приложения

Эти случаи взяты из наших производственных записей.

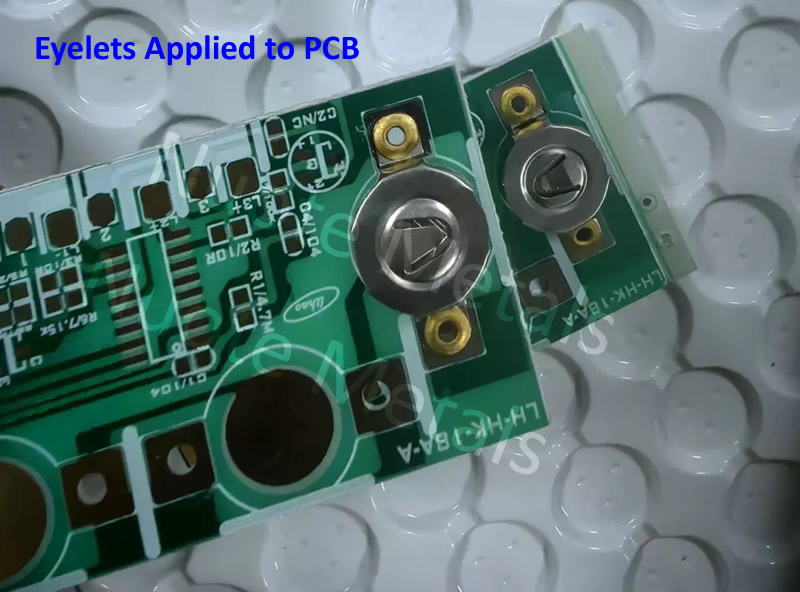

Заземление печатной платы и монтаж компонентов (луженые латунные проушины)

Проблема: производителю блока питания требовалась надежная, поддающаяся пайке точка подключения на двусторонних печатных платах. Стандартные площадки со сквозными отверстиями поднимались при термической нагрузке, и плата требовала механического анкера для тяжелых трансформаторов.

Наше решение: мы поставили луженый C2680.латунные люверсыс диаметром хвостовика 2 мм. Проушины обеспечивают как механическое усиление (предотвращающее отслаивание медной фольги), так и токопроводящий путь. Луженое покрытие обеспечивает превосходную паяемость и низкое контактное сопротивление.

Результат: проушины создали постоянные точки соединения с низким сопротивлением, выдерживающие более 1000 термических циклов. Теперь производитель указывает наши проушины для печатных плат во всей линейке своей продукции.

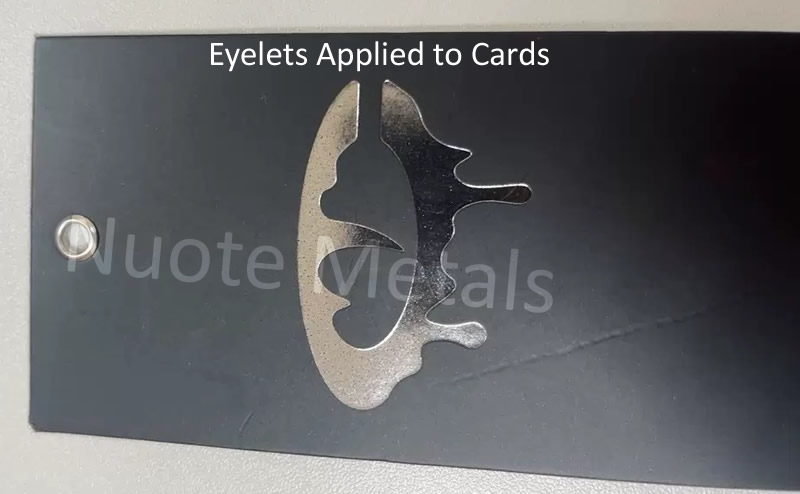

Бумажные бирки и этикетки для продуктов

Проблема: розничному бренду требовался завершающий штрих премиум-класса для этикеток для товаров. На бирках было пробитое отверстие для прикрепления к одежде, но при обращении края отверстий потерлись и порвались. Стандартные бумажные петельки из магазинов для рукоделия были слишком тонкими и непостоянными.

Наше решение: мы поставили C2680латунные люверсыс диаметром хвостовика 3 мм, полированный, лакированный. Проушины укрепляют пробитое отверстие, предотвращая разрывы и придавая профессиональный и прочный вид.

Результат: теперь бренд использует эти петельки на более чем 2 миллионах бирок ежегодно. Проушины сохраняют целостность внешнего вида при транспортировке и обращении, а усиленные отверстия никогда не рвутся.

Качество и прозрачность

Nuote Metals работает с полной отслеживаемостью и документированной системой качества. Наши производственные записи показывают более 50 миллионовлатунные люверсыпоставлено за последние пять лет, при этом доходность на местах ниже 0,02%.

Сертификаты

Наша политика в отношении клиентов

• Бесплатные образцы (размеры на складе) – вы платите только курьеру.
• Специальная оснастка – готовая в течение 10 дней для нестандартных диаметров хвостовиков или форм фланцев.
• MOQ – 20 000 штук стандартных размеров; ниже для первых заказов.
• Срок выполнения – наличие на складе: 3–5 дней; на заказ (включая оснастку): 15–25 дней.
• Полная отслеживаемость – каждая партия отслеживается от рулона до готовой коробки, имеются сертификаты заводских испытаний.

Начало работы с люверсами

Самый быстрый способ подтверждениялатунные люверсыдля вашего применения — протестировать их на реальном материале. Укажите диаметр хвостовика, толщину штабеля материала, окружающую среду и годовой объем. Мы ответим вам конкретной конфигурацией и рекомендациями по отделке, бесплатными образцами и детальным ценовым предложением.
