Являются ли алюминиевые трубчатые заклепки недостающим элементом в вашей стратегии легкой сборки?

Снижение веса больше не является просто навязчивой идеей аэрокосмической отрасли. Электромобили, портативная электроника и даже производители спортивного инвентаря тщательно изучают каждый грамм. ВНовые металлыМы наблюдали, как инженеры по привычке выбирают стальные или сплошные алюминиевые заклепки, тогда как полностью полая алюминиевая трубчатая заклепка справится с этой задачей лучше, быстрее и легче.

В этой статье рассказывается о том, чтоалюминиевые трубчатые заклепкина самом деле, в чем они превосходят более тяжелые альтернативы и как их можно использовать на вашей производственной линии.

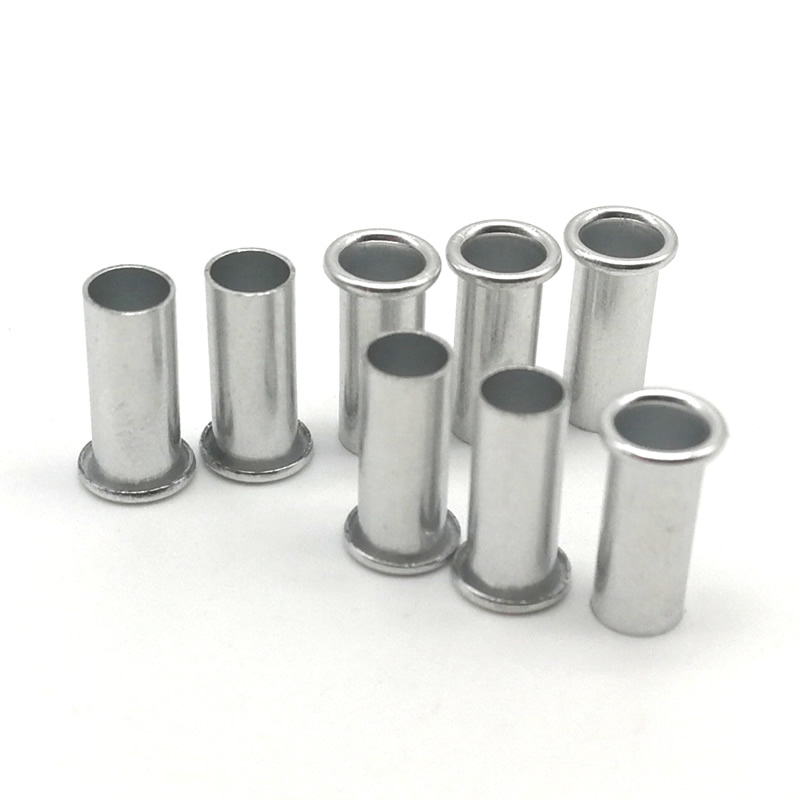

Что такое алюминиевая трубчатая заклепка?

В отличие отсплошные заклепки(100% материал) илиполутрубчатые заклепки(частично полая), алюминиевая трубчатая заклепка имеет полый стержень от хвостовой части до головки. Толщина стенки обычно составляет 0,20–0,35 мм. Во время установки эта тонкая стенка выкатывается наружу с очень небольшой силой, создавая чистую, однородную вторичную головку.

Думайте об этом как о металлической трубке с заранее сформированной крышкой. Полый центр означает меньше материала, меньший вес и меньшую энергию отверждения.

Компания Nuote Metals производит алюминиевые трубчатые заклепки из трех распространенных сплавов: 1100 (мягкий, декоративный), 5056 (морской, коррозионностойкий) и 6061 (общего назначения). В таблице ниже суммированы их различия.

Для 80% клиентов правильным ответом будут алюминиевые трубчатые заклепки 5056.

Три реальных сценария, в которых алюминиевые трубчатые заклепки превосходны

Мы не говорим о теоретических преимуществах. Вот реальные приложения, на которые клиенты перешлиалюминиевые трубчатые заклепкии увидел измеримые улучшения.

Портативная электроника – устранение растрескивания и веса

Производитель медицинского оборудования использовал твердые алюминиевые заклепки для крепления внутренних кронштейнов к тонкому магниевому корпусу. Установочное усилие разрушило 1,5% корпусов – дорогостоящий брак. Компания Nuote Metals поставила 5056 алюминиевых трубчатых заклепок с хвостовиком 3 мм. Усилие установки уменьшилось почти вдвое, трещины исчезли, а каждое устройство потеряло 1,2 грамма веса крепежа. Пробег более 500 000 единиц — это экономия более чем на полтонны веса.

Внутренняя отделка автомобиля – высокая скорость, низкое усилие

Поставщику автомобилей первого уровня требовалось прикрепить тканевую отделку к пластиковым дверным панелям — 800 000 сборок в год. Стальные полутрубчатые заклепки были завышены: обшивка почти не несла нагрузки. Переход на алюминиевые трубчатые заклепки 6061 сократил время цикла прессования на 35 % и устранил пятна ржавчины на светлой ткани. Стоимость заклепки также снизилась на 40%.

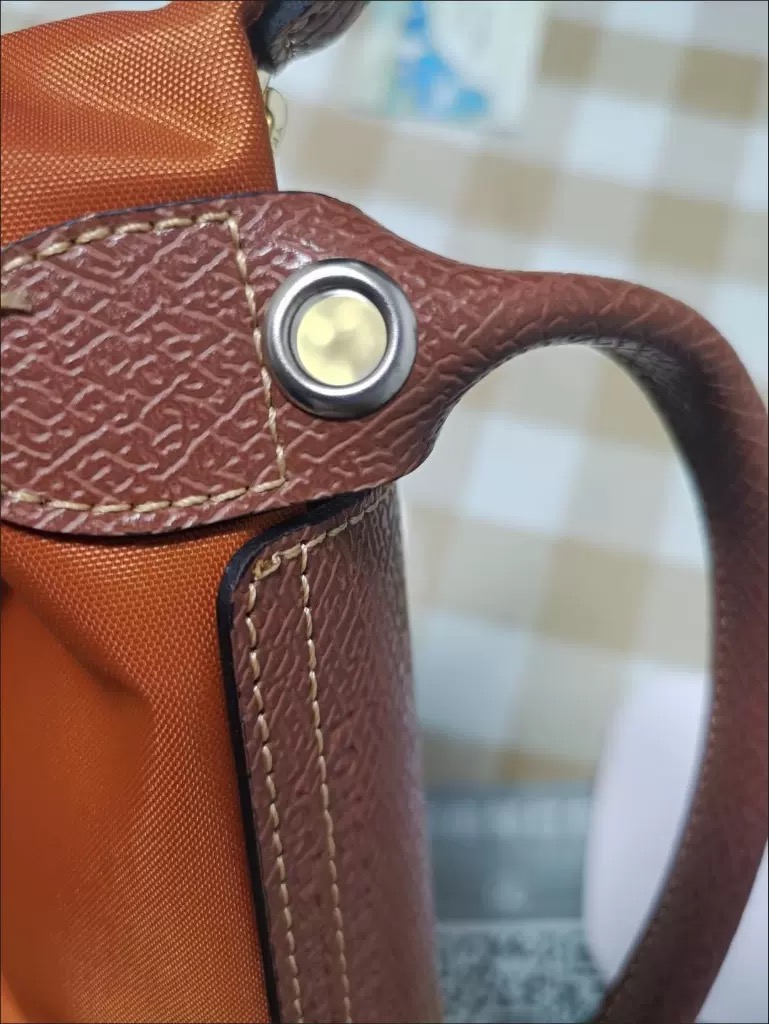

Кожаные изделия и рюкзаки – не мнутся и не ржавеют

Бренду рюкзаков нужна была легкая, нержавеющая заклепка для крепления лямок. Стальные трубчатые заклепки подверглись коррозии после использования на открытом воздухе; Твердые алюминиевые заклепки требовали слишком большого усилия и смяли нейлоновую лямку. Компания Nuote Metals рекомендовала алюминиевые трубчатые заклепки 5056 с прозрачным анодированным покрытием. Заклепки аккуратно вставлены через 3-миллиметровую лямку плюс 2-миллиметровую кожу, почти не добавляют веса и не подвержены коррозии после двух лет использования в полевых условиях.

Технические параметры, которые вы действительно можете использовать

Никаких расплывчатых маркетинговых заявлений. Вот цифры, с которыми мы ежедневно работаем в Nuote Metals.

Размерный диапазон и допуски

• Наружный диаметр хвостовика: от 1,6 до 8 мм (±0,05 мм)
• Толщина стенки: от 0,20 мм до 0,40 мм (±0,03 мм)
• Диаметр фланца: от 3 до 16 мм (±0,10 мм)
• Общая длина: от 2,5 до 12 мм (±0,10 мм)

Для хвостовиков диаметром менее 2 мм мы обычно рекомендуем вместо этого полутрубчатые — стенка становится слишком тонкой, чтобы ее можно было надежно формовать.

Установка – что работает, а что нет

Поскольку стенка тонкая, установка алюминиевых трубчатых заклепок отличается от установки сплошных или полутрубчатых заклепок.

Критические факторы успеха

• Диаметр отверстия: наружный диаметр хвостовика + от 0,05 до 0,10 мм. Слишком туго, и стена прогибается. Слишком свободный и завиток неровный.
• Удаление заусенцев: необходимо. Поднятый заусенец расколет тонкую стенку.
• Профиль наковальни: используйте неглубокую вогнутую наковальню. Плоская наковальня раздавливает локон.
• Ход: Одиночный, уверенный ход. Никогда не закалывайте одну и ту же заклепку повторно: алюминий затвердевает и трескается.

Рекомендуемое усилие установки (сплав 5056, стопка 2–3 мм)

В таблице ниже показаны типичные диапазоны усилий для хвостовиков обычных диаметров.

Эти силы составляют примерно половину того, что потребовалось бы для прочной алюминиевой заклепки того же диаметра.

Качество и документация – что мы предоставляем

Новые металлы работает в соответствии с ISO 9001:2015. Каждая партияалюминиевые трубчатые заклепкивключает номер партии, который соответствует сертификату завода по производству сырья, журналу производственного пресса и отчету об окончательной проверке. Мы выполняем выборку AQL в соответствии со стандартом ISO 2859: критические параметры — 1,0, основные — 2,5, второстепенные — 4,0.

Мы также бесплатно предоставляем декларации RoHS для всех видов отделки (фрезерованное, прозрачное анодирование, золотое/черное анодирование, хроматирование).

Где алюминиевые трубчатые заклепки не являются правильным выбором

Мы хотим, чтобы вы правильно указали, а не просто купили у нас. Не используйте алюминиевые трубчатые заклепки, если:

• На соединение будет действовать поперечная сила более 50 Н (около 5 кг статической нагрузки).
• Общая толщина стопки материала превышает 4 мм.
• Условия окружающей среды включают постоянное погружение в соленую воду (вместо этого используйте трубку из нержавеющей стали 316).
• Вам необходимо высокопрочное структурное соединение (используйте цельное или полутрубчатое).

Для таких случаев Nuote Metals производит цельные и полутрубчатые заклепки из алюминия, стали, нержавеющей стали, латуни и меди. Мы честно скажем вам, какой тип подходит для вашего применения.

Начало работы с набором образцов

Самый быстрый способ подтвержденияалюминиевые трубчатые заклепкиибо ваша сборка предназначена для их проверки. Nuote Metals предлагает бесплатные образцы имеющихся на складе размеров – вы платите только стоимость курьерской доставки. Укажите толщину стопки материала и желаемый диаметр хвостовика, и мы рассчитаем рекомендуемую длину ствола и отправим вам три соседних длины для тестирования.

Свяжитесь с нами и сообщите толщину штабеля, окружающую среду и годовой объем. Мы ответим в течение одного рабочего дня и предоставим рекомендации по конкретному сплаву и отделке, технические характеристики и образец предложения.
