Как выбрать правильные проушины для применения от печатных плат до изделий из кожи?

Люверсы против люверсов – различие, определяющее производительность

Эти два термина часто используются как взаимозаменяемые. Это не один и тот же продукт. Неправильный выбор приведет либо к чрезмерному проектированию, либо к преждевременному выходу из строя.

Структурное сравнение

Практическое правило нашего производства: если материал относительно тонкий и нагрузка легкая или умеренная, используйте петельку. Если материал — тяжелый холст, винил или несущий брезент, используйте люверс. Что касается всего промежуточного, решение обычно сводится к эстетике фланца и размеру отверстия.

Выбор материала – соответствие петельки окружающей среде

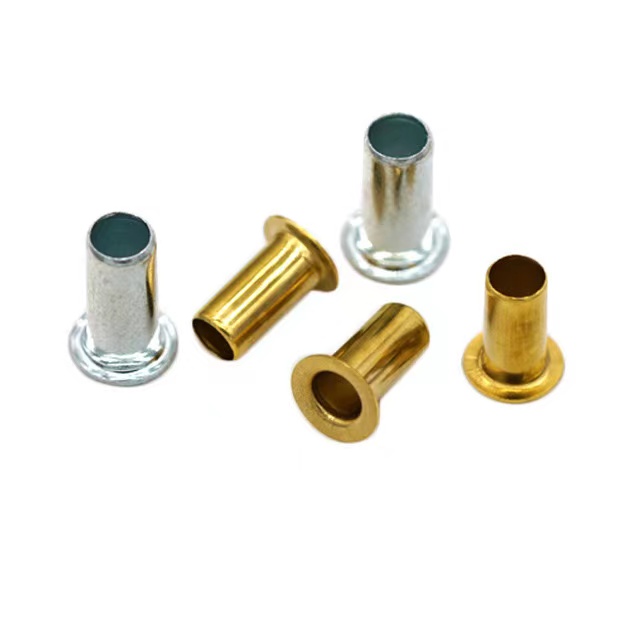

В компании Nuote Metalsлюверсыизготавливаются из пяти материалов. Каждый решает свою проблему.

Сравнение материалов

Наша логика выбора:Латунь для электроники, где проводимость и внешний вид имеют значение. Нержавеющая сталь для морской и химической среды. Алюминий, когда вес является ограничением. Медь только в том случае, если максимальная проводимость не подлежит обсуждению. Сталь, когда преобладает стоимость и сухая окружающая среда.

Два заявления из наших записей

Армирование сквозных отверстий печатной платы (латунь, плоский фланец)

Проблема:Производитель электроники, выпускающий промышленные платы управления, столкнулся с подъемом медной прокладки вокруг сквозных отверстий после термоциклирования. Отверстия использовались для трансформатора и ножек разъема, а механическое напряжение от сборки передавалось непосредственно на паяное соединение.

Наше решение:Мы поставилилатунные люверсыс плоскими фланцами, наружный диаметр 2,4 мм, длина ствола 4 мм.люверсыбыли вставлены в металлизированные сквозные отверстия и прокатаны для создания механической втулки. Латунный корпус принял на себя монтажные напряжения, предохранив медную фольгу от отслаивания. Внутренний диаметр был указан на 0,05 мм больше, чем вывод компонента, чтобы обеспечить легкую установку без люфта.

Результат:За 12 месяцев производства число сбоев при подъеме подушек сократилось до нуля. Производитель добавил проушину в свой стандарт конструкции для всех сквозных отверстий для тяжелых компонентов.

Шарнирный узел портативного аудиоустройства (никелированная латунь, катаный фланец)

Проблема:Производителю портативных Bluetooth-колонок требовалась прочная, низкопрофильная точка поворота для механизма складной подставки. Корпус изготовлен из АБС-пластика толщиной 1,8 мм. В оригинальной конструкции использовался небольшой стальной штифт, впрессованный в пластиковую втулку, но втулка треснула во время испытаний на падение, а штифт подвергся коррозии во влажной среде.

Наше решение:Мы поставили никелированныелатунные люверсыс катаным фланцем, внутренний диаметр 2,0 мм, длина ствола 3,5 мм. Ушко было установлено в пластиковый корпус и служило усиленной опорной поверхностью для шарнирного пальца. Прокатанный фланец обеспечивал гладкую низкопрофильную поверхность, не мешавшую складыванию. Никелирование предотвратило коррозию и соответствовало металлической отделке динамика.

Результат:Испытания на падение с высоты 1,5 м на бетон прошли без трещин. Через 18 месяцев производства шарнирный узел не имеет следов износа или коррозии. Заказчик полностью отказался от стального штифта и теперь использует проушину в качестве армирования и опорной поверхности.

Технические характеристики – что у нас есть

Для печатных плат мы можем поддерживать диаметр хвостовика на уровне ±0,02 мм, если этого требует допуск выводов компонента.

Люверсы – Часто задаваемые вопросы

В1: Когда мне следует использовать петельку вместо втулки?

О: Используйте петельку, если материал относительно тонкий, нагрузка от легкой до умеренной и требуется низкопрофильная отделка. Люверсы представляют собой цельные застежки с меньшим соотношением диаметра фланца к отверстию, что делает их пригодными для одежды, кожаных изделий, обуви, электроники и бумажных изделий. Используйте втулку, если материал представляет собой тяжелый холст, винил или несущий брезент, а размер отверстия превышает примерно 12 мм. Втулки состоят из двух частей (корпус и шайба) и обеспечивают большее усиление при работе в тяжелых условиях. Если толщина вашего материала менее 3 мм, а диаметр отверстия менее 12 мм, петелька почти всегда будет правильным выбором.

Вопрос 2: Какие допуски наиболее важны для петель для печатных плат?

Ответ: Два допуска имеют решающее значение. Во-первых, внутренний диаметр ушка должен соответствовать размеру вывода компонента — обычно на 0,05–0,20 мм больше диаметра вывода, чтобы можно было вставить его без заедания. Во-вторых, внешний диаметр должен соответствовать отверстию зазора в плате, которое обычно на 0,03–0,10 мм больше внешнего диаметра проушины. Если петелька в доске слишком свободна, она не будет держаться; если он будет слишком тугим, плата может треснуть или деформироваться во время вставки. Для критической арматуры сквозного отверстия укажите эти размеры явно, а не полагайтесь на стандартные размеры.

В3: Можно ли использовать проушины на открытом воздухе или в морских условиях?

Да, из подходящего материала.Люверсы из нержавеющей стали(304 для наружного применения, 316 для соленой воды и хлоридов) обеспечивают высочайшую коррозионную стойкость. Алюминиевые проушины 5056 обеспечивают хорошую коррозионную стойкость морского класса при меньшем весе. Латунь хорошо работает в пресной воде и мягких условиях, но может обесцинковаться в постоянном солевом тумане. Медь образует защитную патину и подходит для кровельных и исторических работ. Сталь должна быть покрыта металлом, и ее не рекомендуется подвергать длительному воздействию влаги. Для береговых или морских тканевых узлов укажите нержавеющую сталь 316 или алюминий 5056.

В4: Каков минимальный заказ и время выполнения люверсов от Nuote Metals?

О: наш стандартный минимальный заказ составляет 20 000 штук для имеющихся на складе размеров. Для первых заказов или пробных партий мы принимаем меньшие количества — всего 5000 штук. Мы предоставляем бесплатные образцы имеющихся на складе размеров; вы платите только стоимость курьерской доставки. Срок выполнения: 3–5 дней для размеров на складе; 15–20 дней для нестандартных размеров, включая нестандартную оснастку. Каждая партия включает сертификат материала, отчет о проверке размеров и декларацию RoHS. Мы поставилилюверсыклиентам в более чем 40 странах. Сертифицирован по стандарту ISO 9001:2015.
