Когда следует выбирать латунные трубчатые заклепки вместо цельных или полутрубчатых?

Большинство покупателей думают о заклепках как о сплошных цилиндрах. Но полностьюполая латунная трубчатая заклепкарешает проблемы, которые не могут решить цельные заклепки: быстрая автоматическая установка, отсутствие повреждения мягких подложек и минимальные материальные затраты. В Nuote Metals мы производим трубчатые заклепки для клиентов, которым нужен большой объем, небольшое усилие и чистый внешний вид. Это руководство расскажет вам, когда именно их выбирать, а когда их следует избегать.

Что отличает латунные трубчатые заклепки от других латунных заклепок?

В таблице ниже размещенылатунные трубчатые заклепкив сочетании с латунными полутрубчатыми и цельнолатунными заклепками. Ключевое отличие – глубина полости.

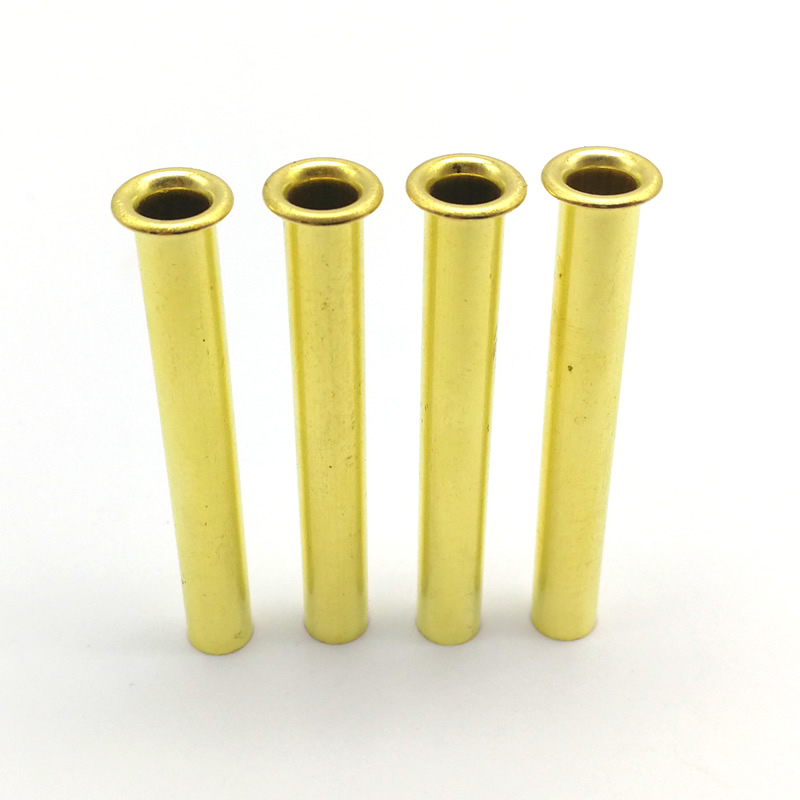

Наше определение: трубчатая заклепка — это несъемная застежка с заранее сформированной головкой и полым стержнем от хвостовой части до самой головки. Во время установки тонкая стенка выкатывается наружу с очень небольшим усилием, создавая чистый, равномерный изгиб.

Применение: где латунные трубчатые заклепки являются лучшим выбором

Применение 1: Мягкие или тонкие материалы (кожа, ткань, пластиковые пленки).

Проблема:Сплошные или полутрубчатые заклепки требуют достаточной установочной силы, чтобы деформировать толстую стенку. Эта сила может треснуть тонкий пластик, раздавить мягкую кожу или порвать ткань.

Почему латунные трубы работают:Толщина стенки трубчатой ​​заклепки обычно составляет 0,15–0,30 мм. Он катится с минимальным осевым давлением. Материал под ним практически не подвергается нагрузкам.

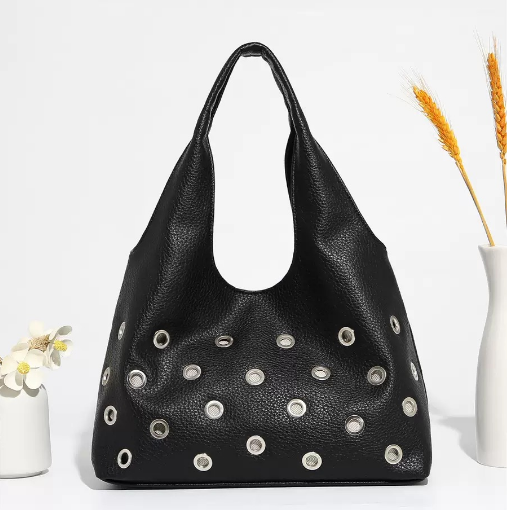

Реальный случай:Европейский производитель сумок использовал стальные полутрубчатые заклепки на коже растительного дубления толщиной 1,2 мм. Заклепки часто трескали кожу вокруг отверстия. Мы поставили C26000латунные трубчатые заклепкис хвостовиком 4 мм. Меньшая сила установки устранила растрескивание. Латунная отделка также сочеталась с золотой фурнитурой сумки.

Приложение 2: Автоматизированная сборка больших объемов (более 100 000 штук)

Проблема:Каждая миллисекунда времени цикла имеет значение. Сплошные заклепки требуют более длинного хода и более высокой силы, что замедляет работу автоматических клепальных машин.

Почему латунные трубы работают:Трубчатые заклепки устанавливаются одним быстрым движением с небольшим усилием. Автоматические кормушки легко с ними справляются, поскольку полый хвостовик с меньшей вероятностью застрянет. Скорость цикла может достигать 200–300 заклепок в минуту.

Реальный случай:Производителю светильников требовалось прикрепить латунные таблички к алюминиевым корпусам – 500 000 штук в год. Переход от цельных латунных трубчатых заклепок к латунным сократил время их установки на 40% и устранил появление трещин в корпусах.

Технические характеристики – наши заводские параметры латунных трубчатых заклепок

Все цифры ниже относятся клатунные трубчатые заклепкипроизводства Nuote Metals из сплава C26000 или C27000.

Стандартный размерный диапазон и допуски

Примечание:Поскольку хвостовик полностью полый, минимальная толщина стенки ограничена нашим процессом штамповки. Для диаметров менее 2 мм мы рекомендуем вместо этого полутрубчатые.

Стандартная отделка трубчатых латунных заклепок

Вся отделка соответствует требованиям RoHS.

Анализ реальных затрат – почему Tubular экономит деньги

Более низкое содержание материалалатунная трубчатая заклепканапрямую снижает ваши затраты. Используйте эту формулу для сравнения:

Стоимость за 1000 штук = (вес латунной катушки на заклепку × процент брака) + штамповка + отделка.

Для диаметра хвостовика 5 мм и длины 6 мм:

Более 500 000 заклепок, переход от цельных к трубчатым экономит около 600 кг латуни и более 100 часов машинного времени.

Качество и документация – наша прозрачная политика

ISO 9001:2015 – Прослеживаемое производство

Каждая партия заклепок от Nuote Metals имеет номер партии, который соответствует:

Сертификат на рулон (сплав, номер плавки, твердость)

Журнал штамповочного пресса (дата, оператор, идентификатор инструмента)

Итоговый отчет о проверке (размеры, толщина стенки, концентричность)

Отбор проб и проверка

Мы придерживаемся AQL 1.0 для критических размеров (наружный диаметр хвостовика, толщина стенки), 2,5 для основных (длина, наружный диаметр фланца) и 4,0 для второстепенных (косметических). На каждые 500 штук измеряется 10 образцов.

Наша прозрачная политика в отношении клиентов (на простом английском языке)

Бесплатные образцы – для имеющихся на складе размеров. Вы платите курьеру.

Трубы нестандартной длины — подготовка инструмента в течение 10 календарных дней для нестандартной длины или формы фланцев.

MOQ – 20 000 штук стандартных размеров; ниже для первых заказов.

Срок выполнения – Склад: 3–5 рабочих дней. Изготовление на заказ (включая оснастку): 15–20 рабочих дней.

Мы поставилилатунные трубчатые заклепкипокупателям изделий из кожи, освещения и электроники в более чем 30 странах.

Руководство по установке – специально для трубчатых латунных заклепок

Поскольку стенка тонкая, трубчатые заклепки требуют других параметров установки, чем сплошные или полутрубчатые.

Рекомендуемое установочное усилие (Ньютоны, C26000)

Критические факторы успеха

Диаметр отверстия:Пуансон или сверло на 0,05–0,10 мм больше наружного диаметра хвостовика. Слишком туго – тонкая стенка прогибается. Слишком свободный – завиток неровный.

Удаление заусенцев:Абсолютно необходимо. Поднятый заусенец расколет тонкую стенку. Используйте инструмент для снятия заусенцев с обеих сторон.

Профиль наковальни:Используйте неглубокую вогнутую наковальню, соответствующую форме завитка. Плоская наковальня раздавит стену.

Смазка не требуется – латунь по своей природе скользкая. Смазка может привести к проскальзыванию заклепки в механизме подачи.

Распространенные ошибки, которые мы видели

【латунные трубчатые заклепки】Часто задаваемые вопросы: три вопроса, на которые мы отвечаем ежедневно

В1: Могу ли я использовать латунные трубчатые заклепки на открытом воздухе? Будут ли они подвергаться коррозии?

A: Латунные трубчатые заклепки из C26000 (70/30) подходят для использования внутри помещений и в мягких условиях на открытом воздухе (например, садовый баннер, затененный навес). Постепенно они потемнеют до темно-коричневого цвета, но не потеряют механическую целостность в течение нескольких лет. Однако при постоянном солевом тумане или в прибрежной зоне латунь C26000 может подвергнуться обесцинкованию – цинк выщелачивается, оставляя медь пористой. Наша рекомендация: для наружного применения вдали от соли (только внутри страны, в пресной воде) допускается использование C26000 с лаковым покрытием. Для прибрежного или морского использования мы предлагаем перейти на трубчатые заклепки из красной латуни C23000 (85% меди) или трубчатые заклепки из нержавеющей стали 316 — мы производим и то, и другое. Если вы настаиваете на латуни по эстетическим соображениям, выберите красную латунь C23000 с прозрачным лаком и ожидайте замены через 3–5 лет.

Вопрос 2: Как рассчитать правильную длину ствола для латунной трубчатой ​​заклепки?

Ответ: Трубчатые заклепки требуют гораздо меньшего выступа, чем цельные или полутрубчатые, поскольку тонкая стенка должна только сгибаться, а не складываться с толстой частью. Наша формула: Длина ствола = Толщина стопки материала + 0,5–0,8 мм. Пример: соединение кожаной панели толщиной 1,5 мм с тканевой подкладкой толщиной 0,5 мм – общий стек 2,0 мм. Прибавьте 0,6 мм = 2,6 мм длины ствола. Округлите до ближайшей стандартной длины (обычно 2,8 мм или 3,0 мм). Не используйте полутрубчатую форму (стопка + 1,0 × диаметр) — в результате останется слишком много материала и получится неряшливый и слишком большой завиток. Для штабелей толщиной более 4,0 мм не рекомендуется использовать трубчатые заклепки; перейти на полутрубчатый. Закажите бесплатные образцы двух соседних длин и протестируйте их на реальном материале — мы предоставляем наборы образцов.

В3: Достаточно ли прочны латунные трубчатые заклепки для мебели или багажа?

Да, для определенных суставов. Латунные трубчатые заклепки широко используются в ручках багажа, креплениях дышла и шарнирах легкой мебели (например, в механизмах складных стульев, направляющих ящиков стола). Однако они не подходят для несущих структурных соединений, таких как ножки стульев, которые выдерживают вес человека. Прочность на сдвиг латунной трубчатой ​​заклепки диаметром 4 мм составляет примерно 150–180 МПа. Для сравнения, прочность стальной заклепки такого же диаметра составляет 300–350 МПа. Наше практическое правило: если соединение будет испытывать сдвиговую силу более 50 Н (около 5 кг веса), выбирайте полутрубчатое или цельное соединение. Если соединение предназначено исключительно для выравнивания, украшения или легкого движения (например, петля на шкатулке для драгоценностей или шарнир ремня на рюкзаке), трубчатое соединение подойдет. Мы можем предоставить расчетные значения нагрузки для вашей конкретной толщины штабеля — просто спросите.

Свяжитесь с Nuote Metals для вашего проекта латунных трубчатых заклепок

Сообщите нам ваш штабель материалов (тип и толщина), требуемый диаметр и длину хвостовика, годовой объем и окружающую среду. Мы ответим рекомендацией по конкретному сплаву, расчетом длины ствола, бесплатными образцами и детальным ценовым предложением.
