Латунные трубчатые заклепки

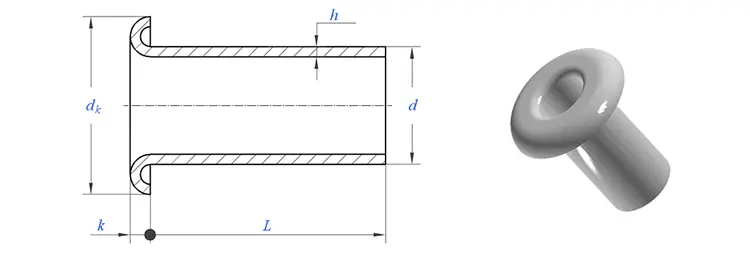

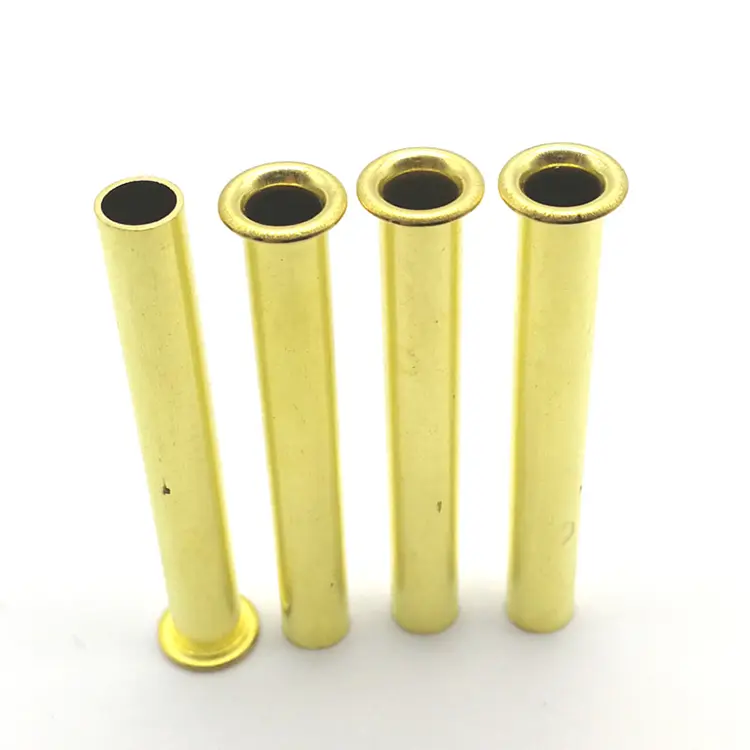

Латунные трубчатые заклепки представляют собой полностью полые крепежные детали, изготовленные из латунной трубки C2680. В отличие от тянутых латунных проушин, которые изготавливаются из листового металла, трубчатые заклепки представляют собой настоящую трубку — обрезанную по длине с головкой, сформированной на одном конце. В результате получается крепеж с одинаковой толщиной стенок, постоянным внутренним диаметром и теплым классическим внешним видом, которым славится латунь.

Они рекомендуются, когда вам нужна установка полой заклепки с небольшим усилием в сочетании с электропроводностью, устойчивостью к коррозии и визуальной привлекательностью латуни.

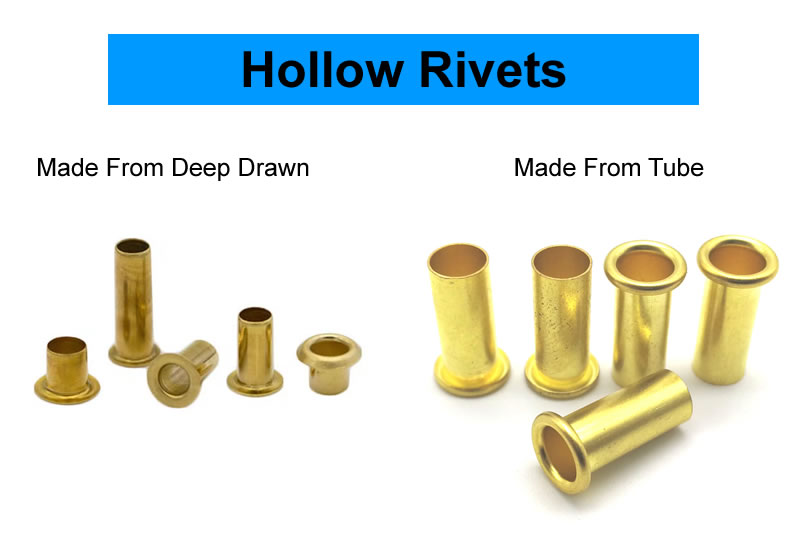

Латунная трубка против латунной петли – разница, которая имеет значение

Выбирайте латунные трубчатые заклепки, когда: вам нужен классический латунный вид с более солидным ощущением. Применение включает в себя кожу, морскую отделку или электрические сборки, где важна постоянная толщина стенок.

Материалы — латунь C2680.

Мы производим латунные трубчатые заклепки из латуни С2680:

C2680 предлагает оптимальный баланс твердости, коррозионной стойкости и формуемости для трубчатых заклепок. Варианты отделки включают натуральную (лакированную), никелированную и антикварную.

Одно реальное применение – сборка оборудования для музыкальных инструментов

Производитель медных и деревянных духовых инструментов использовал цельные латунные заклепки для шарниров и ключей. Твердые заклепки требовали большого усилия установки, которое иногда деформировало тонкую латунную трубку корпуса инструмента. Заказчику требовался крепеж, который бы устанавливался с меньшим усилием, сохранял классический латунный вид и не деформировал корпус инструмента.

Мы поставили латунные трубчатые заклепки — хвостовик 3,0 мм, круглая головка 5,5 мм, длина ствола 6,0 мм, покрытие натуральным лаком. Полностью полый вал расширялся наружу с минимальным усилием – без деформации корпуса инструмента. Латунь C2680 соответствовала внешнему виду существующего оборудования. Постоянный внутренний диаметр обеспечивал плавное движение шарнирного пальца. Заказчик протестировал 500 заклепок на 100 инструментах. После 5000 циклов ключа – ноль сбоев. Теперь они заказывают наши трубчатые заклепки партиями по 100 000 штук ежегодно.

Стили головок – что мы предлагаем

Латунные трубчатые заклепки доступны в трех вариантах головок:

Доступные варианты отделки

Как мы производим трубчатые заклепки – резка труб + высадка

Латунные трубчатые заклепки начинаются с латунной трубки. Этот процесс отличается от рисования петель.

1. Закупка запасов труб– Сертифицированная латунная трубка C2680 от одобренных заводов. Каждая партия поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль материалов– Заготовка труб проверяется на наружный диаметр (±0,02 мм), толщину стенок и состав материала. Трубы, не соответствующие техническим требованиям, бракуются.

3. Резка труб– Трубка обрезается до точной длины заготовки. Каждая заготовка становится одной заклепкой.

4. Заголовок– Вырезанная трубчатая заготовка помещается в высадочный пресс. Твердосплавная матрица образует головку (круглую, плоскую или потайную) на одном конце.

5. Обрезка— Убрана вспышка вокруг края головы.

6. Акробатика– Микрозаусенцы устранены.

7. Покрытие или лакирование.– Применяется, как указано.

8. Заключительная проверка— 100% оптическая сортировка. Образец AQL проверен вручную. Выдан габаритный отчет и сертификат соответствия.

Время выполнения:стандарт 5–10 дней; нестандартная оснастка: 15–20 дней.

Одна заклепка, восемь проверок – как мы обеспечиваем качество

Каждая партия латунных трубчатых заклепок проходит через восемь ворот качества:

Проверка диаметра сырья– Заготовка трубы измерена лазерным микрометром (±0,02 мм).

Проверка состава сырья– Спектрометр проверяет состав латуни C2680.

Проверка внешнего вида первой статьи– Первые 10 заклепок проверяются под увеличением на наличие трещин и дефектов.

Первая проверка размеров изделия– Диаметр головки, высота головки, хвостовик, длина ствола проверены на оптическом компараторе.

Текущие проверки— 5 заклепок каждые 500 штук. Любой дрейф останавливает пресс.

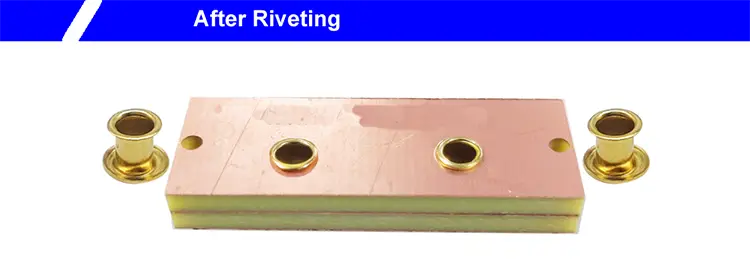

Тестовая установка (пробное сжигание)– Каждые 2000 деталей вставьте в образец материала 3 заклепки. Клинч осматривают на предмет симметрии и трещин.

Проверка толщины покрытия/лака– РФА-проверка (если применимо).

Окончательная выходная проверка— 100% оптическая сортировка. Образец AQL проверен вручную. Выдана полная документация.

Наши сертификаты – доказательство качества

Мы ведем полную отслеживаемость и документацию о качестве каждой партии латунных трубчатых заклепок:

• ISO 9001:2015 – Сертифицированная система менеджмента качества.
• Соответствие RoHS — проверено независимым тестированием SGS.
• Соответствие REACH – Текущая декларация SVHC
• Протоколы испытаний SGS – доступны по запросу для конкретных партий.
• Сертификаты материалов – сертификаты заводских испытаний, соответствующие оригинальному рулону.

Все сертификаты и отчеты об испытаниях доступны для скачивания или по запросу. Мы верим в полную прозрачность: то, что мы заявляем, мы можем доказать.

Три вопроса, на которые мы часто отвечаем

Вопрос: «В чем разница между латунной трубчатой ​​заклепкой и латунной петлей – они одинаковые?»

Ответ: Нет, это разные продукты, изготовленные с помощью разных процессов. Латунная трубчатая заклепка начинается с заготовки латунной трубки, обрезанной по длине, с головкой, сформированной на одном конце. Он имеет одинаковую толщину стенок и постоянный внутренний диаметр. Латунную проушину делают из листового металла – толщина стенок разная, а внутренний диаметр менее постоянный. Трубчатые заклепки кажутся более прочными и лучше подходят для тех случаев, когда важны прочность и внешний вид. Люверсы легче и лучше подходят для ткани и бумаги.

Вопрос: «Можно ли использовать латунные трубчатые заклепки для электрических соединений?»

А: Да. Латунь C2680 обеспечивает проводимость IACS примерно 28%, что делает ее подходящей для соединений печатных плат, заземляющих устройств и концевых заделок проводов. При более высоких требованиях к проводимости мы рекомендуем медные трубчатые заклепки (100 % IACS). Для большинства общих электротехнических применений латунь обеспечивает идеальный баланс проводимости, коррозионной стойкости и стоимости.

Вопрос: «Как выбрать правильную длину ствола для латунной трубчатой ​​заклепки?»

О: Выберите длину ствола примерно на 2,0–2,5 мм больше, чем общая толщина стопки материала. Стенка трубы должна иметь достаточную длину, чтобы аккуратно расширяться наружу и не сминаться. Например, если вы соединяете кожу толщиной 3 мм, выберите длину ствола 5,0–5,5 мм. Слишком короткий, вспышка будет слабой. Слишком длинная трубка может помяться. Отправьте нам толщину стопки материала, и мы порекомендуем точную длину.
