Почему латунные трубчатые заклепки являются предпочтительным выбором для электрических, декоративных и крупносерийных сборок?

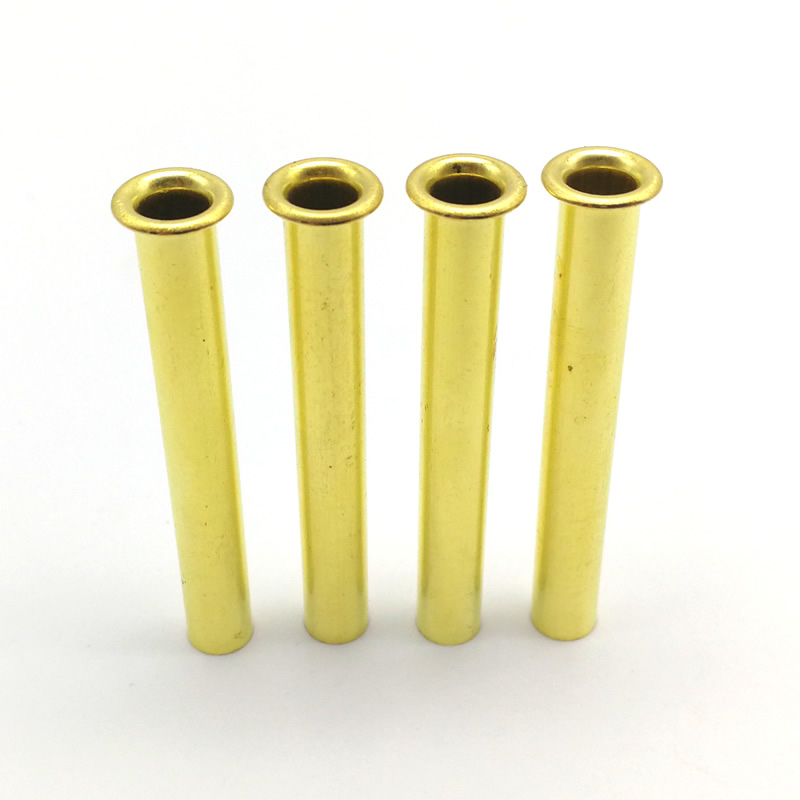

A латунная трубчатая заклепкапредставляет собой неразъемный крепежный элемент с предварительно сформированной головкой и частично полым (полутрубчатым) или полностью полым (трубчатым) стержнем. Во время установки полая часть выкатывается наружу, образуя вторую головку, которая сжимает материалы вместе.

Латунный материал дает три преимущества, которые не могут сочетаться между собой сталью, алюминием и нержавеющей сталью:

Проводимость:28% IACS — достаточно для электрических клемм и точек заземления.

Эстетика:Натуральный теплый золотой цвет с богатой патиной или может быть покрыт лаком, чтобы оставаться ярким.

Обрабатываемость:Отличная формуемость для прокатки тонких стенок без образования трещин.

Полутрубчатая или полностью трубчатая форма – какая конфигурация?

Наше правило:Выбирайте полутрубчатую форму, если соединение выдерживает легкую или умеренную нагрузку или требует непрерывности электрической цепи. Выбирайте цельнотрубчатую трубку для чисто декоративных насадок или для очень мягких материалов, где требуется минимальное установочное усилие.

Марка материала – C2680 Желтая латунь

Компания Nuote Metals производит латунные трубчатые заклепки исключительно из желтой латуни C2680. Этот сплав обеспечивает оптимальный баланс пластичности, прочности и стоимости.

C2680 обладает хорошей обрабатываемостью, отличными свойствами при холодной штамповке и лучше противостоит обесцинкованию, чем латуни с низким содержанием меди.

Технические характеристики – диаметр и длина хвостовика

Два важнейших измерения длялатунные трубчатые заклепкиДиаметр хвостовика и длина ствола. Ниже приведены наши стандартные диапазоны.

Стандартный размерный ряд

Допуски

Два приложения из наших заводских записей

Электрические клеммные колодки (полутрубчатые, хвостовик 3 мм)

Проблема: производителю промышленных клеммных колодок требовался токопроводящий паяемый крепеж для соединения наконечников проводов с колодкой. Винты ослабли от вибрации; Нажимные разъемы подверглись коррозии. Соединение требовало как механической прочности, так и электрической непрерывности.

Наше решение: мы поставили полутрубчатые заклепки из луженой латуни C2680 с хвостовиком 3 мм и длиной ствола 5 мм. Луженое покрытие обеспечивало превосходную паяемость и предотвращало окисление поверхности. Полутрубчатая конструкция рассчитана на малое усилие, а полый хвостовик накатан на проволочный наконечник для создания постоянного механического и электрического соединения.

Результат: заказчик отказался от вторичного винта и сократил время сборки на 15 секунд на каждый клеммный блок. Контактное сопротивление измерено ниже 0,5 мОм после 1000 термоциклов.

Кожаные ремни премиум-класса (цельнотрубчатые, хвостовик 4 мм)

Проблема: европейскому бренду изделий из кожи требовалась декоративная, устойчивая к коррозии заклепка для изготовления ремня. Кожа представляла собой шкуру растительного дубления толщиной 3,5 мм. Твердые заклепки треснули кожу; стальные заклепки потускнели и окрасили шкуру.

Наше решение: мы поставили цельнотрубчатые заклепки из лакированной латуни C2680 с хвостовиком 4 мм и длиной ствола 8 мм. Лак предотвратил потускнение и сохранил яркую золотую отделку. Полная трубчатая конструкция с минимальным усилием, полностью исключающая растрескивание. Цвет латуни идеально сочетался с пряжками ремня.

Результат: процент отказов снизился с 2,5% до уровня ниже 0,2%. Бренд использует эти заклепки более трех лет и не имеет никаких жалоб.

Доступные варианты отделки латунных трубчатых заклепок

Вся отделка соответствует требованиям RoHS.

Латунные трубчатые заклепки – часто задаваемые вопросы

В1: В чем разница между латунными трубчатыми заклепками и латунными полутрубчатыми заклепками?

A: Разница заключается в глубине полой секции. Алатунная трубчатая заклепка(также называемый полнотрубчатым) имеет полость по всему хвостовику. Латунная полутрубчатая заклепка имеет полую полость, простирающуюся всего на 45–55% длины хвостовика от хвостовой части; оставшаяся часть твердая. Полутрубчатые заклепки обладают более высокой прочностью на сдвиг (80–90% твердого тела) и подходят для электрических клемм и соединений легких конструкций. Полнотрубчатые заклепки обеспечивают меньшую прочность (60–70% твердого тела), но требуют еще меньшего установочного усилия, что делает их идеальными для декоративных элементов и мягких материалов. Компания Nuote Metals производит обе конфигурации из латуни C2680. Расскажите нам о своем приложении, и мы порекомендуем подходящий вариант.

Вопрос 2: Можно ли использовать латунные трубчатые заклепки для электрического заземления?

Да. Латунь обеспечивает электропроводность примерно 28% по стандарту IACS, что достаточно для многих применений с заземлением, клеммами и слаботочными устройствами. Для более высокой допустимой силы тока рассмотрите медные трубчатые заклепки (100% IACS). При использовании латунных трубчатых заклепок для электрических соединений мы рекомендуем луженую отделку, чтобы сохранить низкое контактное сопротивление с течением времени и предотвратить окисление поверхности. Полый хвост можно обернуть вокруг провода или клеммного наконечника для создания постоянного механического и электрического соединения. В Nuote Metals мы поставляем трубчатые заклепки из луженой латуни специально для клемм печатных плат, заземляющих шпилек и контактов переключателей.

В3: Каков минимальный заказ и время выполнения латунных трубчатых заклепок от Nuote Metals?

О: наш стандартный минимальный заказ составляет 20 000 штук для имеющихся на складе размеров. Для первых заказов или пробных партий мы принимаем меньшие количества. Мы предоставляем бесплатные образцы имеющихся на складе размеров — вы платите только стоимость курьерской доставки. Срок выполнения: 3–5 дней для размеров на складе; 15–25 дней для нестандартных размеров (включая нестандартную оснастку). Каждая партия включает сертификат материала и отчет о проверке размеров. Мы поставилилатунные трубчатые заклепкиклиентам в более чем 70 странах. Сертифицирован по стандарту ISO 9001:2015.
