Почему полутрубчатые заклепки представляют собой оптимальный баланс между прочностью и эффективностью установки?

В мире постоянного механического крепления выбор редко бывает между черным и белым.Цельные заклепкиобеспечивают максимальную прочность, но требуют значительного установочного усилия.Полные трубчатые заклепкиустановить легко, но не хватает грузоподъемности. Между этими двумя крайностями лежит инженерная золотая середина:полутрубчатая заклепка. Компания Nuote Metals произвела миллионы полутрубчатых заклепок для различных отраслей промышленности, от автомобильных тормозных систем до бытовой электроники, доказывая, что правильный компромисс в конструкции обеспечивает превосходную ценность.

В этой статье представлено техническое и практическое руководство по полутрубчатым заклепкам — их определение, типы, материалы, применение и критерии выбора. Написанное для инженеров-конструкторов, менеджеров по производству и специалистов по качеству, содержание соответствует проверенным принципам EEAT и соответствует поисковым запросам покупателей, ищущих надежное и экономичное решение для крепления.

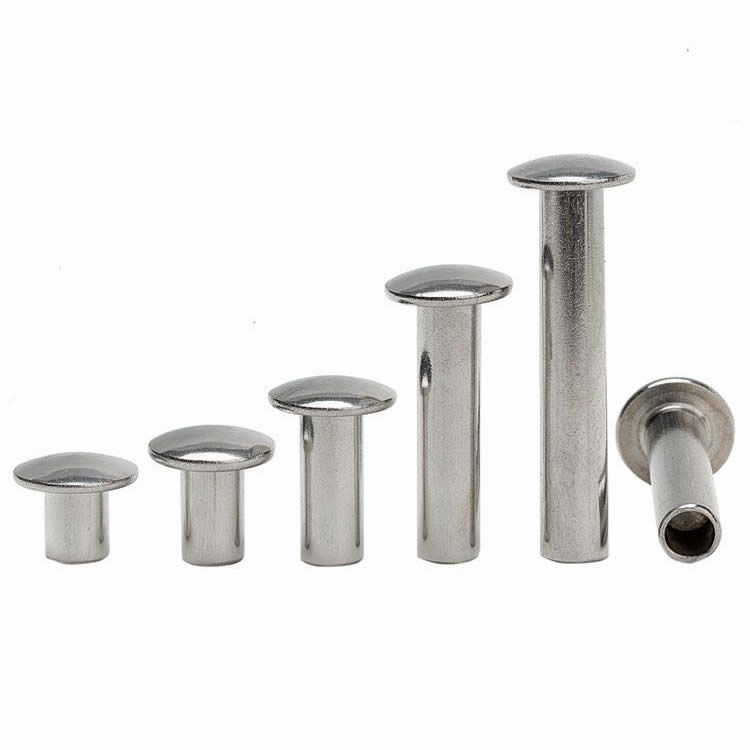

Что такое полутрубчатые заклепки? Четкое определение

Полутрубчатая заклепка представляет собой постоянный крепеж со сплошной головкой и стержнем, частично полым с хвостовой части. Обычно глубина полости составляет от 20% до 35% от общей длины хвостовика. Эта частичная полость уменьшает объем материала, который необходимо деформировать во время установки, снижая необходимое усилие установки, сохраняя при этом большую часть прочности на сдвиг, как у цельной заклепки.

Основные структурные характеристики

Сплошная головная секция: обеспечивает полную целостность материала на несущей поверхности.

Полая хвостовая часть: снижает усилие при установке на 30–50 % по сравнению со сплошными заклепками.

Контролируемое сжатие: во время схватывания полая часть выкатывается наружу, образуя вторичную головку.

Равномерная толщина стенки: обеспечивает предсказуемую деформацию и стабильное качество швов.

Широкий диапазон диаметров: обычно доступен от 1,6 мм до 8,0 мм.

Эти свойства делаютполутрубчатые заклепкиидеально подходит для применений, где доступен доступ с обеих сторон, но требуется высокоскоростная установка с небольшим усилием.

Типы полутрубчатых заклепок – стили и конфигурации головок

Новые металлыпроизводит полутрубчатые заклепки с различными головками, отвечающими различным требованиям сборки.

По проценту глубины пустоты

Материалы и отделка для полутрубчатых заклепок

Выбор материала напрямую влияет на механические характеристики, коррозионную стойкость и стоимость. Nuote Metals поставляет полутрубчатые заклепки в широком ассортименте.

Базовые металлы

Низкоуглеродистая сталь (C1008, C1010, C1018):Высокая прочность, экономичность, широкое применение. Требуется покрытие для защиты от коррозии.

Нержавеющая сталь (304, 316):Отличная коррозионная стойкость, высокая долговечность. Идеально подходит для медицинского, морского и пищевого оборудования.

Алюминий (5056, 6061, 1100):Легкий, естественно устойчивый к коррозии. Используется в аэрокосмической и бытовой электронике.

Латунь (C2600, C2700):Хорошая проводимость, привлекательный внешний вид, устойчивость к коррозии. Распространен в электротехнических и декоративных целях.

Медь :Высочайшая электро- и теплопроводность. Используется в электрических клеммах и узлах теплообменников.

Отделка поверхности

Ключевые отрасли и реальные применения

Полутрубчатые заклепки встречаются в тысячах изделий, где надежность и скорость сборки должны сосуществовать. Nuote Metals поставляет эти крепежные детали в следующие отрасли.

Автомобильная промышленность

Тормозные накладки и крепление колодок

Облицовка сцепления клепка

Крепления ремня безопасности в сборе

Точки поворота дверных петель

Соединения заслонок системы отопления, вентиляции и кондиционирования воздуха

Мебель и Деревообработка

Соединения каркаса стула и стола

Выдвижные ящики в сборе

Механизм складывания поворотный

Полоски для обивки

Потребительские товары и багаж

Крепления для ручек чемодана

Заклепки петель для ноутбука

Сборка кухонной техники

Корпуса для электроинструментов

Электроника и электрика

Контакты реле и переключателей

Крепление клеммной колодки

Зажим сердечника трансформатора

Сборка аккумуляторной батареи

Медицинское оборудование

Ортопедические шарниры корсета

Суставы хирургических инструментов

Каркасы диагностического оборудования

Компоненты механизма больничной койки

Сельскохозяйственное и промышленное оборудование

Крепления для крепления конвейерной ленты

Тяги управления трактором

Корпуса насосов в сборе

Торцевые крышки фильтрующих элементов

Преимущества использования полутрубчатых заклепок перед альтернативами

Почему стоит выбирать полутрубчатые заклепки вместо цельных, трубчатых или резьбовых заклепок?Новые металлывыделяет следующие инженерно-экономические преимущества.

Сплошные, полутрубчатые и полностью трубчатые – сравнительная таблица

Понимание различий между тремя основными семействами заклепок необходимо для правильной спецификации.

Для подавляющего большинства промышленных узлов, не являющихся основными несущими конструкциями, полутрубчатые заклепки предлагают наилучшее сочетание прочности, скорости и экономичности.

Критерии выбора полутрубчатых заклепок

Чтобы добиться оптимального качества соединения, оцените следующие параметры, прежде чем выбирать полутрубчатые заклепки.

1. Толщина стопки материала

Измерьте общую толщину всех соединяемых слоев.

Выберите длину заклепки = толщина стопки + от 0,5 до 1,0 мм (для стандартного рулона).

Для более твердых материалов увеличьте выступ до 1,2–1,5 мм.

2. Требуемые сдвиговые и растягивающие нагрузки

Оцените максимальные сервисные нагрузки

Справочные листы технических данных Nuote Metals для определения классов прочности в зависимости от диаметра и материала.

3. Условия окружающей среды

Сухой в помещении: оцинкованная сталь

На открытом воздухе или в условиях повышенной влажности: нержавеющая сталь или алюминий.

Воздействие соленой воды: нержавеющая сталь 316 или латунь.

Высокая температура: сталь или нержавеющая сталь (алюминий ослабевает при температуре выше 150°C).

4. Объем сборки и уровень автоматизации.

Малый объем (менее 10 000): Ручной или пневматический пресс.

Средний объем (10 000–100 000): пневматический или сервопресс.

Большой объем (более 100 000): автоматическая клепальная система с вибрационной подачей.

5. Стиль головы и эстетические требования

Поверхность заподлицо: Потайная головка

Максимальная опора на мягкий материал: головка фермы

Общее назначение: плоская или овальная головка.

6. Качество подготовки отверстий

Диаметр отверстия должен быть на 0,05–0,10 мм больше хвостовика заклепки.

Отверстия без заусенцев необходимы для равномерного формирования валков.

Рекомендации по установке полутрубчатых заклепок

Правильная настройка имеет решающее значение для достижения ожидаемых от полутрубчатых заклепок характеристик.Новые металлырекомендует следующий процесс.

Пошаговая процедура настройки

Просверлите или пробейте чистое отверстие – используйте острые инструменты, чтобы избежать заусенцев.

Снимите заусенцы с обеих сторон. Удалите все острые края, которые могут повредить свернутый хвост.

Вставьте заклепку – Головка обращена к доступной стороне, полый конец выступает вперед.

Расположите наковальню. Поддержите голову вогнутой или плоской наковальней.

Примените осевое усилие – используйте заклепочный пресс или автоматический установщик.

Наблюдайте за формированием рулона. Полый хвостик должен равномерно закручиваться наружу, образуя гладкую вторичную головку.

Распространенные дефекты установки и их предотвращение

Новые металлыпредоставляет рекомендации по установочному инструменту и таблицы высоты хода для каждого стандартного размера полутрубчатой ​​заклепки.

【Полутрубчатые заклепки】FAQ – ответы на распространенные вопросы

Вопрос 1: В чем разница междуполутрубчатые заклепкии трубчатые заклепки?

Ответ: Ключевое отличие заключается в глубине полой секции. Полутрубчатая заклепка имеет полую полость, простирающуюся всего на 20–40% длины хвостовика от хвостовой части. Остальная часть хвостовика твердая. Эта конструкция сохраняет большую часть прочности на сдвиг цельной заклепки, одновременно снижая усилие при установке на 30–50%. Полнотрубчатая заклепка полая по всему хвостовику, что значительно снижает как прочность, так и усилие установки. Для применений, требующих хорошей несущей способности при высокоскоростной сборке, таких как автомобильные тормозные накладки или мебельные рамы, правильным выбором являются полутрубчатые заклепки. Полнотрубчатые заклепки лучше подходят для соединений легких, декоративных или мягких материалов. Nuote Metals предлагает оба типа, и наша команда инженеров может помочь вам принять решение, исходя из вашей конкретной нагрузки и производственных требований.

Вопрос 2: Как рассчитать правильную длину полутрубчатой ​​заклепки для моей сборки?

A: Стандартная формула длины полутрубчатой ​​заклепки: Длина заклепки = толщина стопки материала + 0,8–1,2 × диаметр заклепки. Выступающая часть используется для формирования катаной головки. Например, если вы соединяете два стальных листа общей толщиной 3,0 мм с помощью заклепки диаметром 3,0 мм, рекомендуемая длина будет 3,0 мм + (1,0 × 3,0 мм) = 6,0 мм. При этом остается выступ хвостовика на 3,0 мм, который свернется во вторичную головку диаметром примерно 4,5–5,0 мм. Для более мягких материалов, таких как алюминий или пластик, используйте нижний предел диапазона (0,8 × диаметр). Для более твердых материалов, таких как нержавеющая сталь, используйте более высокий конец (1,2 × диаметр). Nuote Metals предоставляет таблицы выбора длины для каждой комбинации материалов. Если вы не уверены, запросите бесплатные образцы двух или трех соседних длин и протестируйте их на реальной сборочной линии.

В3: Можно ли использовать полутрубчатые заклепки на автоматизированных сборочных линиях?

Да, и они специально разработаны для автоматизированной настройки больших объемов. Полутрубчатые заклепки являются предпочтительным крепежным элементом для многих автоматизированных сборочных операций, поскольку их частично полое сечение обеспечивает предсказуемую деформацию с низким усилием. Современные автоматические клепальные системы позволяют устанавливать полутрубчатые заклепки со скоростью от 100 до 200 штук в минуту. Компания Nuote Metals поставляет полутрубчатые заклепки в упаковке на катушках, в упаковке, готовой к использованию в виброчаше, а также в формате стержневой подачи, совместимом со всеми основными брендами оборудования для установки заклепок. Ключевые факторы автоматизации включают концентричность заклепок (обеспечивающая идеальную соосность полой секции), постоянную твердость (предотвращение растрескивания роликов) и однородную геометрию головки. Nuote Metals применяет статистический контроль процесса к каждой партии со 100% визуальным контролем размеров головки и хвостовика на автоматизированных линиях. Мы также предлагаем на нашем предприятии выборочные испытания для проверки совместимости заклепок и оснастки перед полноценным производством.

Почему Nuote Metals является надежным партнером в области полутрубчатых заклепок

Производство полутрубчатых заклепок в соответствии со строгими стандартами требует точной высадки, контролируемой глубины сверления или формовки, а также строгого контроля качества. Nuote Metals привносит в каждый заказ более чем двадцатилетний опыт холодной высадки и вторичной эксплуатации.

Сертификат ISO 9001:2015 – Полная отслеживаемость от сырья до готовой заклепки.

Разработка оснастки собственными силами — индивидуальные формы головок, глубина полостей и конфигурации уступов разрабатываются за 10–15 дней.

Широкий диапазон материалов – углеродистая сталь, нержавеющая сталь, алюминий, латунь, медь и специальные сплавы.

Статистический контроль процесса – каждая производственная партия контролируется на предмет диаметра хвостовика, концентричности глубины полости, высоты головки и твердости.

Гальванизация и покрытие собственными силами – цинк, никель, олово, пассивация и анодирование под одной крышей

Варианты упаковки: навалом, на ленте и в катушках, в пакетах или в нестандартных пакетах.

Техническая инженерная поддержка — бесплатные обзоры приложений, устранение неполадок при установке и анализ отказов.

Независимо от того, нужно ли вам 10 000 или 10 миллионов полутрубчатых заклепок, Nuote Metals обеспечит стабильное качество, которое обеспечит бесперебойную работу ваших сборочных линий.

Свяжитесь с Nuote Metals, чтобы узнать ваши требования к полутрубчатым заклепкам

Полутрубчатые заклепки, от автомобильных тормозных механизмов до шарниров медицинских устройств, обеспечивают идеальный баланс прочности и эффективности установки. Nuote Metals располагает опытом, оборудованием и системами качества для точного выполнения ваших требований.
