Почему трубчатые заклепки — разумный выбор для быстрой, надежной и экономичной сборки?

Когда сборочной линии необходимо соединять тысячи компонентов в час, важна каждая секунда и каждый цент. Цельные заклепки прочные, но медленно застывают. Винты и гайки приводят к появлению незакрепленных деталей и риску ослабления вибрацией. Трубчатые заклепки представляют собой проверенный средний путь: они быстро устанавливаются, надежно удерживаются и стоят дешевле, чем большинство альтернатив. Компания Nuote Metals произвела миллионы трубчатых заклепок для отраслей, требующих стабильного качества и высокой скорости.

В этом руководстве описывается все, что необходимо знать профессионалу о трубчатых заклепках — от основных определений до расширенных критериев выбора.

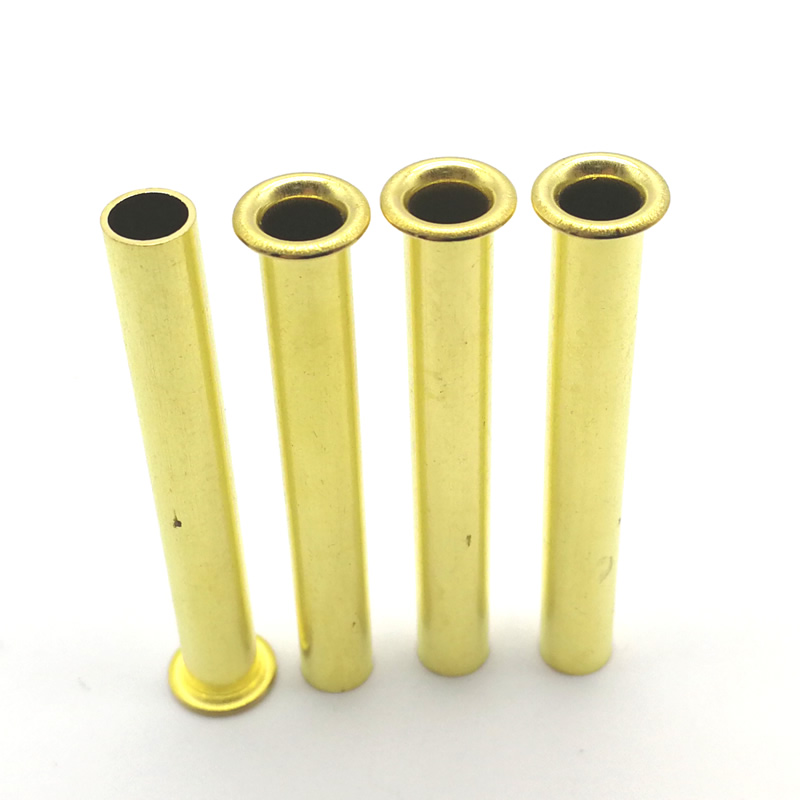

Что такое трубчатые заклепки? Четкое определение

Трубчатые заклепки представляют собой постоянную механическую застежку с предварительно сформированной головкой на одном конце и полым стержнем, который частично или полностью проходит через корпус. Полая секция уменьшает объем металла, который необходимо деформировать при установке, что позволяет устанавливать заклепку со значительно меньшим усилием, чем цельную заклепку того же диаметра.

Основные характеристики трубчатых заклепок

Конструкция с полым хвостовиком: снижает усилие установки на 30–60 % по сравнению со сплошными заклепками.

Неразъемное соединение: после прокатки соединение не ослабляется под действием вибрации.

Требуется двусторонний доступ: оба конца заклепки должны быть доступны для установки.

Быстрое время цикла: до 150–200 штук в минуту на автоматизированном оборудовании.

Чистая отделка: прокатанный конец создает гладкую поверхность без заусенцев.

Новые металлыпроизводит как цельнотрубчатые, так и полутрубчатые заклепки, что позволяет клиентам выбирать точное соотношение прочности к усилию, необходимое для их применения.

Полнотрубчатые и полутрубчатые заклепки – ключевые различия

Многие покупатели используют термин «трубчатые заклепки» в широком смысле, но технические характеристики требуют четкого различия между полностью трубчатыми и полутрубчатыми конструкциями.

Особенность	Полная трубчатая заклепка	Полутрубчатая заклепка
Глубина впадины	100% длины хвостовика	20–40% длины хвостовика (только хвостовая часть)
Установочная сила	Самый низкий (на 40–60% меньше, чем твердый)	Умеренный (на 30–50 % меньше, чем твердый)
Прочность на сдвиг	50–70% сплошной заклепки	80–95% цельной заклепки
Типичные применения	Мягкие материалы, декоративные планки, легкая сборка.	Тормозные накладки, петли, фурнитура, соединения средней нагрузки
Диапазон толщины материала	Тонкая и средняя (стопка 0,5–4,0 мм)	От средней до толстой (стопка 1,0–8,0 мм)

Оба типа относятся к категории трубчатых заклепок. Компания Nuote Metals рекомендует использовать цельнотрубчатые изделия для работ с низкой нагрузкой и высокой скоростью, а также полутрубчатые изделия, когда требуется повышенная структурная целостность.

Стили головок и конфигурации трубчатых заклепок

Новые металлыпроизводит трубчатые заклепки с различными формами головок, отвечающими различным требованиям сборки и эстетическим предпочтениям.

Общие стили головы

Стиль головы	Появление	Лучшее приложение
Плоская голова	Низкий профиль, широкий фланец	Листовой металл, пластиковые корпуса, тормозные накладки
Овальная голова	Слегка куполообразная, гладкая поверхность.	Мебель, багаж, видимые наружные швы
Потайная голова	Вровень с поверхностью	Аэрокосмические панели, корпуса для электроники
Круглая голова	Высокий купол, классический вид заклепок	Тяжелая техника, сельскохозяйственная техника
Головка фермы	Очень широкая опорная поверхность	Мягкие материалы (дерево, кожа, резина)

Доступны пользовательские конфигурации

Тип плеча: Ступенчатый хвостовик для функций поворота или распорки.

Ступенчатые заклепки: переменный диаметр хвостовика для многослойных стопок.

Шпорные заклепки: небольшие зубцы на нижней стороне для вгрызания в мягкие материалы.

Материалы и отделка для трубчатых заклепок

Характеристики трубчатых заклепок во многом зависят от выбора материала.Новые металлыпредлагает полный спектр обработки металлов и поверхностей.

Варианты базового металла

Низкоуглеродистая сталь (C1008, C1010): высокая прочность, экономичность, требует покрытия для защиты от коррозии. Используется в автомобильной и общей промышленности.

Нержавеющая сталь (304, 316): отличная коррозионная стойкость, высокая долговечность. Идеально подходит для морского, медицинского и пищевого оборудования.

Алюминий (1100, 5056, 6061): легкий, устойчив к естественной коррозии. Распространен в аэрокосмической и бытовой электронике.

Латунь (C2600, C2700): Хорошая проводимость, привлекательный золотистый цвет. Используется в электрических клеммах и декоративном оборудовании.

Медь: Превосходная электро- и теплопроводность. Встречается в трансформаторах, компонентах заземления и теплообменниках.

Отделка поверхности

Заканчивать	Характеристики	Типичное использование
Цинкование	Базовая защита от коррозии, низкая стоимость	Внутренние автомобильные детали, метизы
Никелирование	Яркая, гладкая, умеренная коррозионная стойкость	Видимая электроника, декоративные крепления
Лужение	Паяемая поверхность	Электрические соединения, сборки печатных плат
Пассивация	Только для нержавеющей стали, удаляет свободное железо.	Медицинские приборы, оборудование для чистых помещений
Анодирование	Для алюминия, твердый износостойкий слой	Аэрокосмическая промышленность, снаряжение для активного отдыха

Ключевые отрасли и области применения трубчатых заклепок

Потому чтотрубчатые заклепкиобеспечивают быструю установку и надежный зажим, они используются во многих отраслях промышленности. Компания Nuote Metals поставила эти крепежные детали для следующих целей.

Автомобильная промышленность

Тормозные колодки и колодки в сборе

Насадки на облицовку сцепления

Точки крепления ремня безопасности

Крепление внутренней обшивки

Соединения заслонок системы отопления, вентиляции и кондиционирования воздуха

Мебель и Деревообработка

Соединения каркаса стула и стола

Заклепка направляющих ящика

Механизм складывания поворотный

Полоски для обивки

Потребительские товары и багаж

Крепления для ручек чемодана

Петли для ноутбука и планшета в сборе

Корпуса кухонной техники

Заклепки корпуса электроинструмента

Электроника и электрика

Релейные и переключающие клеммы

Зажим сердечника трансформатора

Соединения аккумуляторной батареи

Опоры для печатной платы

Медицинское оборудование

Ортопедические шарниры корсета

Суставы хирургических инструментов

Механизмы регулировки больничной койки

Каркасы диагностического оборудования

Кожаные и текстильные изделия

Усиление отверстий под ремень

Крепления для лямок сумок и рюкзаков

Шорно-седельное и конное снаряжение

Усиление проушин из брезента и брезента

Преимущества использования трубчатых заклепок

Почему производители выбираюттрубчатые заклепкинадсплошные заклепки, заклепки или резьбовые крепления? Nuote Metals подчеркивает следующие преимущества.

Преимущество	Объяснение
Низкое усилие установки	На 30–60 % меньше, чем у цельных заклепок, что снижает утомляемость оператора и износ инструмента.
Высокая скорость	Автоматизированные системы могут устанавливать 150–200 заклепок в минуту.
Постоянный сустав	Отсутствие ослабления резьбы при вибрации или циклической нагрузке.
Чистый внешний вид	Свернутый хвост гладкий и однородный, без острых краев.
Экономия материалов	В полой конструкции используется меньше сырья, чем в цельных заклепках.
Нет вторичного оборудования	Шайбы, гайки или стопорные шайбы не требуются.
Легкий визуальный осмотр	Правильно сформированный рулон виден сразу

Как правильно выбрать трубчатую заклепку для вашей сборки

Выбор правильных трубчатых заклепок предполагает оценку пяти ключевых параметров.

1. Толщина стопки материала

Измерьте общую толщину всех соединяемых слоев.

Для цельнотрубчатых заклепок: длина = толщина пакета + 0,5–1,0 мм.

Для полутрубчатых заклепок: длина = толщина пакета + 0,8–1,2 × диаметр хвостовика.

2. Требования к нагрузке

Сдвиговые нагрузки: предпочтительны полутрубчатые заклепки.

Растягивающие (вырывающие) нагрузки: цельнотрубчатые заклепки с большими фланцами.

Смешанные нагрузки: полутрубчатые с ферменной головкой.

3. Условия окружающей среды

Сухой в помещении: оцинкованная сталь

Влажность на открытом воздухе: нержавеющая сталь или анодированный алюминий.

Воздействие соленой воды: нержавеющая сталь 316 или латунь.

Высокая температура (более 150°C): Сталь или нержавеющая сталь.

4. Объем производства

Объем	Рекомендуемый метод настройки
Низкий (менее 5000)	Ручной или пневматический пресс
Средний (5 000–50 000)	Пневматический или сервопресс
Высокий (более 50 000)	Полностью автоматическая система клепки.

5. Качество подготовки отверстий

Диаметр отверстия должен быть на 0,05–0,10 мм больше хвостовика заклепки.

Отверстия без заусенцев предотвращают растрескивание во время формирования рулона.

Удаление заусенцев с обеих сторон рекомендуется для материалов толщиной более 1,5 мм.

Рекомендации по установке трубчатых заклепок

Правильная настройка необходима для достижения ожидаемых от трубчатых заклепок характеристик.Новые металлырекомендует следующий процесс.

Пошаговая установка

Подготовьте отверстие – просверлите или пробейте до нужного диаметра; удалить все заусенцы

Вставьте заклепку – поместите головку к доступной стороне, выступая полый конец.

Поддерживайте голову. Используйте плоскую или вогнутую наковальню, соответствующую форме головы.

Примените осевое усилие – используйте заклепочный пресс, молоток или автоматический наладчик.

Наблюдайте за роллом – полый хвостик должен равномерно загибаться наружу, не растрескиваясь.

Проверьте соединение – прокатанная головка должна быть однородной и плотно прилегать к материалу.

Распространенные дефекты установки и решения

Дефект	Вероятная причина	Корректирующие действия
Треснувший рулон	Чрезмерное усилие или слишком сильная заклепка	Уменьшите давление настройки; проверить твердость материала
Смещенный от центра рулон	Неправильно выровненный пуансон или погнутая заклепка	Перенастроить инструменты; проверить прямоту заклепки
Недостаточный рулон	Заклепка слишком короткая или слишком слабое усилие	Увеличьте длину заклепки или давление установки.
Сплющенный рулон	Слишком большая сила или неправильная наковальня	Уменьшите силу; используйте правильный профиль наковальни
Разъемный хвостовик	Отверстие слишком маленькое или размер заклепки слишком велик	Проверьте диаметр отверстия и допуск заклепки.

Новые металлыпредоставляет подробные таблицы настроек и рекомендации по инструментам для каждого размера заклепок и комбинаций материалов.

【Трубчатые заклепки】Часто задаваемые вопросы – ответы на распространенные вопросы

Вопрос 1: В чем разница междутрубчатые заклепкии потайные заклепки (поп-заклепки)?

О: Самым важным отличием является доступ для установки. Трубчатые заклепки требуют доступа к обеим сторонам соединения: одна сторона для поддержки головки, другая для формирования свернутого хвоста. Заклепки-заклепки (часто называемые выпорными заклепками) предназначены для односторонней установки: они вставляются с одной стороны, а через корпус протягивается оправка для расширения глухой стороны. Трубчатые заклепки обычно обеспечивают более высокую прочность на сдвиг и более чистый внешний вид, чем вытяжные заклепки того же диаметра. Однако если в вашей сборке есть закрытые секции, до которых вы не можете добраться до задней стороны, единственным выбором будут вытяжные заклепки. Nuote Metals производит оба семейства продуктов. Для открытых конструкций, где существует двусторонний доступ, трубчатые заклепки обычно более экономичны и быстрее устанавливаются на автоматизированных линиях.

Вопрос 2: Как рассчитать правильную длину трубчатой ​​заклепки для моего применения?

A: Формула немного отличается для полностью трубчатых и полутрубчатых заклепок. Для цельнотрубчатых заклепок используйте: Длина заклепки = толщина стопки материала + от 0,5 до 1,0 мм. Дополнительная длина образует закругленную головку. Например, для соединения двух листов общей толщиной 2,5 мм: выберите длину заклепки 3,0–3,5 мм. Для полутрубчатых заклепок используйте: Длина заклепки = толщина стопки материала + 0,8–1,2 × диаметр заклепки. Пример: стопка толщиной 3,0 мм с заклепкой диаметром 3,0 мм дает длину 3,0 + (1,0 × 3,0) = 6,0 мм. Требуется более длинный выступ, поскольку полая часть находится только в хвостовой части, и для формирования правильного рулона требуется больше материала. Nuote Metals предлагает бесплатные таблицы выбора длины и комплекты образцов, которые помогут вам проверить правильный размер перед началом серийного производства.

В3: Можно ли использовать трубчатые заклепки с пластиковыми или композитными материалами?

Да, но с особым вниманием к конструкции отверстия и параметрам настройки. Трубчатые заклепки хорошо сочетаются со многими конструкционными пластиками (АБС, поликарбонат, нейлон) и композитными материалами, такими как стекловолокно или углеродное волокно. Однако эти материалы более чувствительны к давлению зажима и допуску отверстия, чем металлы. Nuote Metals рекомендует для пластиковых/композитных сборок следующее:

Используйте фланцевую головку большего размера (ферменную или плоскую), чтобы распределить зажимное усилие.

Увеличьте допуск диаметра отверстия до 0,10–0,15 мм по сравнению с хвостовиком заклепки.

Уменьшите установочное усилие на 20–30 % по сравнению с применением стали по стали.

Для тонких пластиков (менее 1,5 мм) рассмотрите возможность использования опорной шайбы или перехода на полутрубчатые изделия с небольшой глубиной полостей.

Всегда проверяйте образцы купонов перед производством.

Новые металлыможет поставлять трубчатые заклепки с оптимизированной геометрией головки специально для сборки пластиковых и композитных материалов.

Почему Nuote Metals является надежным партнером в области трубчатых заклепок

Производствотрубчатые заклепкиЧтобы соответствовать высоким стандартам качества, необходима прецизионная холодная высадка, контролируемая обработка глубины полостей и строгий контроль качества. Nuote Metals привносит в каждый заказ более чем двадцатилетний опыт.

Сертификация ISO 9001:2015 – Полная отслеживаемость от рулона сырья до готовой упаковки.

Разработка оснастки собственными силами — индивидуальные формы головок, глубина полостей и конфигурации уступов разрабатываются за 10–15 дней.

Широкий диапазон материалов – углеродистая сталь, нержавеющая сталь, алюминий, латунь, медь и специальные сплавы.

Статистический контроль процесса (SPC) – каждая партия контролируется на предмет диаметра хвостовика, концентричности, высоты головки и твердости.

Гальванизация и покрытие собственными силами – цинк, никель, олово, пассивация и анодирование под одной крышей

Гибкость упаковки — коробки для больших объемов, катушки на ленте, палочки или специальные пакеты.

Техническая инженерная поддержка — бесплатные обзоры приложений, устранение неполадок при установке и анализ отказов.

Независимо от того, составляет ли ваш заказ 5000 или 5 миллионов штук, Nuote Metals доставит трубчатые заклепки, которые точно соответствуют вашим спецификациям.
