Почему трубчатые заклепки становятся предпочтительным крепежом для легких и объемных сборок?

Любопытный сдвиг происходит в производственных секторах. На протяжении десятилетий,сплошные заклепкибыли выбором по умолчанию для постоянных суставов. Но производство изменилось. Более легкие материалы, более быстрые производственные линии и более жесткий контроль затрат заставили инженеров пересмотреть то, чем может быть заклепка. В Nuote Metals мы наблюдалитрубчатые заклепкиперейти от нишевого продукта к массовому решению в автомобильной, электронной, мебельной и кожевенной промышленности.

Причина проста: они обеспечивают большую часть прочности цельных заклепок при гораздо меньшей силе и стоимости установки. Они подходят не для каждой работы. Но для растущего числа приложений они являются наиболее практичным выбором на рынке.

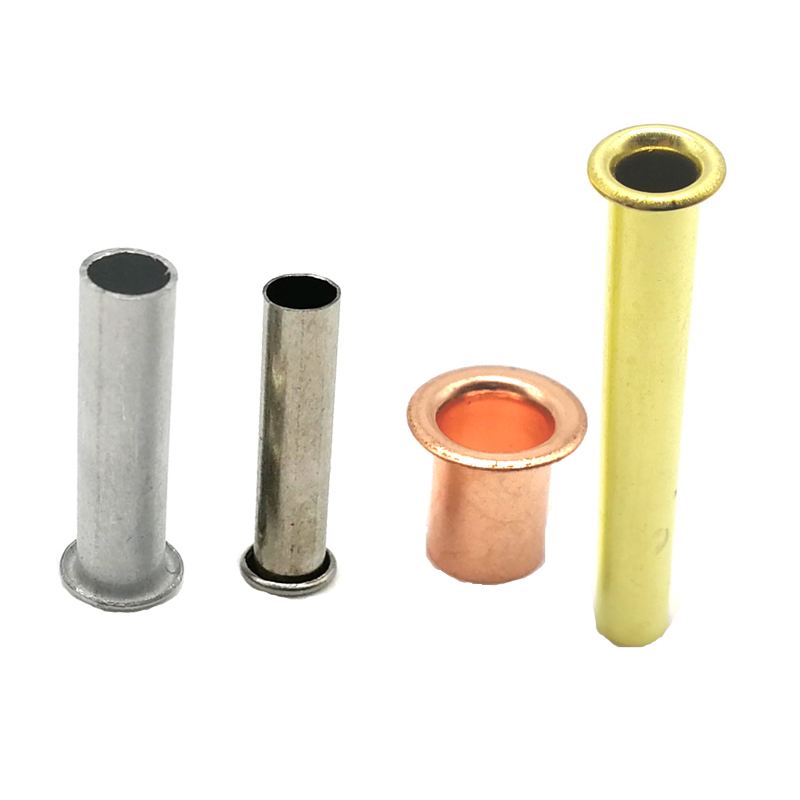

Что такое трубчатая заклепка?

Трубчатая заклепка представляет собой механическую застежку со сплошной головкой и частично или полностью полым стержнем. Полый профиль уменьшает количество металла, который необходимо деформировать при монтаже. Когда установочный инструмент оказывает осевое давление, полый конец скручивается или расширяется наружу, образуя вторую головку, часто называемую клинчем, которая сжимает материалы вместе.

В этом критическое отличие от цельной заклепки. Сплошная заклепка не имеет полого сечения и должна полностью деформироваться силой. Трубчатая заклепка, напротив, требует значительно меньшего усилия, поскольку катиться нужно только тонкой стенке полой секции.

Термин «трубчатая заклепка» часто используется как синоним полутрубчатой ​​заклепки, хотя есть техническое различие. Полутрубчатая заклепка имеет глубину впадины, не превышающую 112 % диаметра хвостовика. Полнотрубчатая заклепка полая по всему хвостовику. Обе относятся к семейству трубчатых заклепок и обе обладают одним и тем же основным преимуществом: меньшим усилием установки.

Цифры, объясняющие этот сдвиг

Данные говорят ясную историю. По прогнозам, мировой рынок трубчатых заклепок из недрагоценных металлов вырастет примерно с 2,13 млрд долларов США в 2025 году до 3,8 млрд долларов США к 2035 году, при совокупном годовом темпе роста около 6%.

В Nuote Metals мы наблюдали эту тенденцию не понаслышке. Заказы на трубчатые заклепки стабильно росли в течение последних двух лет, при этом особая прочность наблюдается в трех сегментах:

Сборка электроники– они обеспечивают надежное крепление без риска повреждения печатных плат или хрупких корпусов

Производство мебели— чистый внешний вид и прочные соединения на высокой скорости

Автомобильные интерьеры– легкий, устойчивый к коррозии и виброустойчивости

Общая нить в этих отраслях одна и та же: производителям нужны быстрые, надежные и экономичные постоянные соединения. они доставляют именно это.

Три преимущества, которые выделяют их среди других

Меньшее установочное усилие, более быстрая сборка

Трубчатая заклепка требует лишь доли силы, необходимой для сплошной заклепки того же диаметра. Полый хвостовик выкатывается наружу под давлением, вместо того чтобы требовать смещения всего хвостовика. Это означает более легкие инструменты, меньшую утомляемость оператора и сокращение времени цикла на автоматизированных линиях.

Для крупносерийного производства разница существенна. Трубчатые заклепки можно устанавливать со скоростью от 200 до 300 штук в минуту на автоматизированном оборудовании. Цельные заклепки, напротив, работают медленнее и требуют более мощных прессов.

Постоянные суставы, которые не ослабевают

В отличие от винтов или болтов,трубчатые заклепкисоздавать постоянные суставы. Нет нитей, которые могли бы отступить при вибрации. После установки заклепка остается зафиксированной на месте на протяжении всего срока службы узла. Это делает их особенно ценными в приложениях, подверженных постоянному движению или вибрации, таких как автомобильные компоненты, багаж и механические соединения.

Возможность поворота

Их можно использовать в качестве точек поворота, поскольку набухание заклепки ограничивается хвостовой частью. Твердые заклепки расширяются радиально и обычно заполняют отверстие, ограничивая движение. их, напротив, можно установить на свободную посадку, когда требуется движение. Это делает их идеальными для петель, складных механизмов и вращающихся узлов.

Варианты материалов – подбор заклепки в соответствии с применением

В Nuote Metals мы производим их из пяти семейств материалов. Каждый из них предлагает различные свойства для разных сред.

Два приложения из наших заводских записей

 Корпус для бытовой электроники

Производителю ноутбуков потребовался немагнитный крепеж для соединения тонких алюминиевых панелей корпуса. Толщина материала составляла всего 0,8 мм, а прочные заклепки вызывали деформацию вокруг отверстия. Мы поставили алюминиевые трубчатые заклепки 5056 с хвостовиком 3 мм и прозрачным анодированным покрытием.

Трубчатая конструкция обеспечивает очень низкую силу, предотвращая деформацию тонкого корпуса. Анодированная отделка соответствовала существующим алюминиевым компонентам. Добавленный вес одного устройства: менее 2 граммов. Более чем на один миллион единиц клиент сэкономил более 1,5 метрических тонн веса крепежа по сравнению со стальными альтернативами.

Кожаная фурнитура для сумок

Европейский производитель сумок использовал стальные полутрубчатые заклепки для кожи растительного дубления. Усилие установки стальных заклепок часто трескало кожу вокруг отверстия, в результате чего процент брака составлял примерно 2%. Мы поставили латунные трубчатые заклепки C2680 с полированной и лакированной отделкой.

Меньшая сила фиксации полностью исключила растрескивание. Латунная отделка сочеталась с золотой фурнитурой сумки и устойчива к потускнению от кожного жира. Процент отказов упал до уровня ниже 0,1%. С тех пор производитель перевел все линии изделий из кожи на наши заклепки.

Технические характеристики – наши заводские стандарты

В Nuote Metals мы производим их в соответствии со следующими спецификациями.

Размерный ряд

Доступные стили головок

• Плоская головка – низкий профиль, ровная поверхность
• Круглая головка – классический куполообразный профиль.
• Потайная головка – сидит заподлицо или под поверхностью

Стандартная отделка

• Натуральный (в существующем виде)
• Цинкование – базовая защита от коррозии
• Никелирование – блеск, износостойкость.
• Лужение – паяемая поверхность
• Серебряное покрытие – высокая проводимость
• Позолота – декоративная премиальность
• Лакированный – предотвращает потускнение.
• Античный – состаренный внешний вид

Вся отделка соответствует требованиям RoHS.

Часто задаваемые вопросы

В1: В чем разница между трубчатыми и цельными заклепками?

A: Разница в полой секции. Трубчатая заклепка имеет частично или полностью полый стержень, а цельная заклепка является полностью цельной. Полая секция уменьшает количество металла, который необходимо деформировать при монтаже, т.е.трубчатые заклепкитребуют значительно меньшего установочного усилия, чем цельные заклепки того же диаметра. их также можно использовать в качестве точек поворота, поскольку вздутие ограничивается хвостовой частью, тогда как сплошные заклепки расширяются радиально и заполняют отверстие. Однако цельные заклепки обладают более высокой прочностью на сдвиг и лучше подходят для тяжелых конструкций. Для большинства легких и средних узлов они обеспечивают превосходный баланс прочности и простоты установки.

Вопрос 2: Какие материалы доступны для трубчатых заклепок от Nuote Metals?

Ответ: Компания Nuote Metals производит их из пяти семейств материалов: латунь (C2680), нержавеющая сталь (304 и 316), медь (C1100), алюминий (5052 и 5056) и низкоуглеродистая сталь. Каждый материал служит разным целям. Латунь обладает хорошей устойчивостью к коррозии и имеет декоративную золотую отделку, что делает ее идеальной для изделий из кожи и электрических клемм. Нержавеющая сталь обеспечивает превосходную коррозионную стойкость для морского, медицинского и наружного применения. Медь обеспечивает высочайшую электропроводность (100% IACS) для шин и заземления. Алюминий легкий и устойчивый к коррозии, подходит для аэрокосмической промышленности и электроники. Сталь является наиболее экономичным вариантом для общепромышленного использования. Мы также можем выполнить отделку по индивидуальному заказу, включая цинкование, никелирование, олово, серебро и лаковые покрытия.

Вопрос 3: Как рассчитать правильную длину ствола для трубчатой ​​заклепки?

Ответ: Правильная длина ствола зависит от общей толщины стопки материала. Для стандартной трубчатой ​​заклепки цилиндр должен полностью проходить сквозь материал и иметь достаточную длину для формирования правильного рулона. Общая формула: длина ствола = толщина стопки материала + 0,5–1,5 мм. Дополнительная длина образует свернутый локон. Для более мягких материалов (тонкая ткань, мягкая кожа) используйте нижний предел диапазона (0,5–0,8 мм). Для более твердых материалов (толстая кожа, жесткий пластик, несколько слоев) используйте более высокий предел (1,0–1,5 мм). Если ствол слишком короткий, завиток будет слабым и заклепка может вырваться. Если длина будет слишком длинной, локон будет слишком большим или может расколоться. Если требуется задняя шайба, перед расчетом добавьте толщину шайбы к стопке материалов. Мы рекомендуем заказать бесплатные образцы заклепок двух или трех соседних длин и протестировать их на реальном материале с помощью установочного инструмента.

Качество и прозрачность

Nuote Metals работает в соответствии с сертификатом ISO 9001:2015. Каждую партию нашего компонента  можно проследить по сертификату сырья (номер плавки), журналу производственного пресса и отчету об окончательной проверке. Мы проводим 100% производственный контроль на протяжении всего производства, а не только выборочные проверки.

Наша политика в отношении клиентов

• Бесплатные образцы – доступны размеры на складе; вы платите только курьеру
• Специальные инструменты – готовы в течение 10 дней для нестандартных диаметров, длин или стилей головок.
• MOQ – 20 000 штук стандартных размеров; ниже для первых заказов
• Срок выполнения – наличие на складе: 3–5 дней; на заказ (включая оснастку): 15–25 дней
• 8-часовой технический ответ – ответы на запросы в течение одного рабочего дня

Мы поставилитрубчатые заклепкиклиентам в более чем 70 странах.
