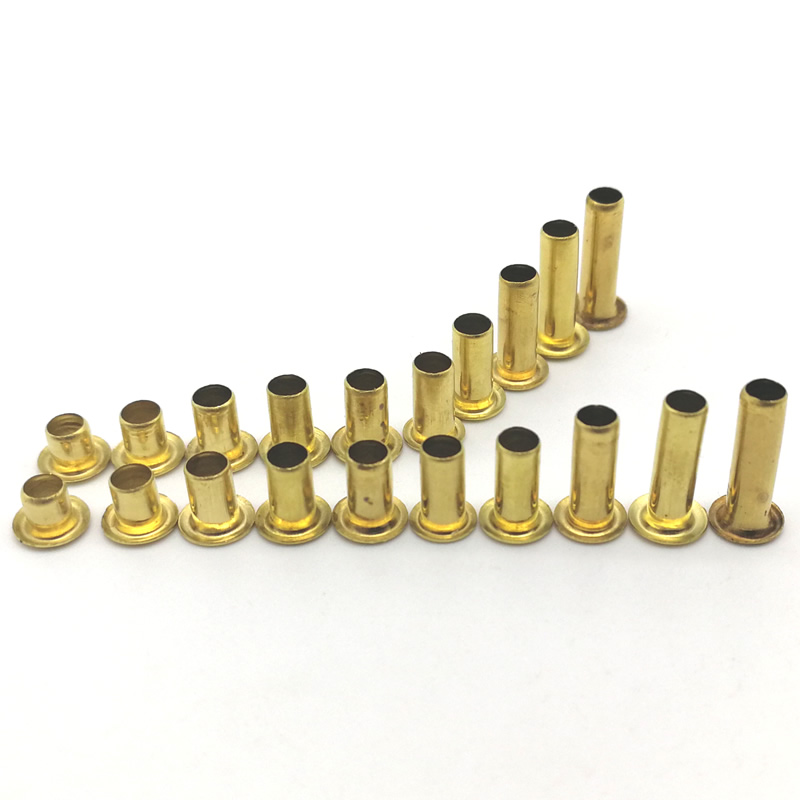

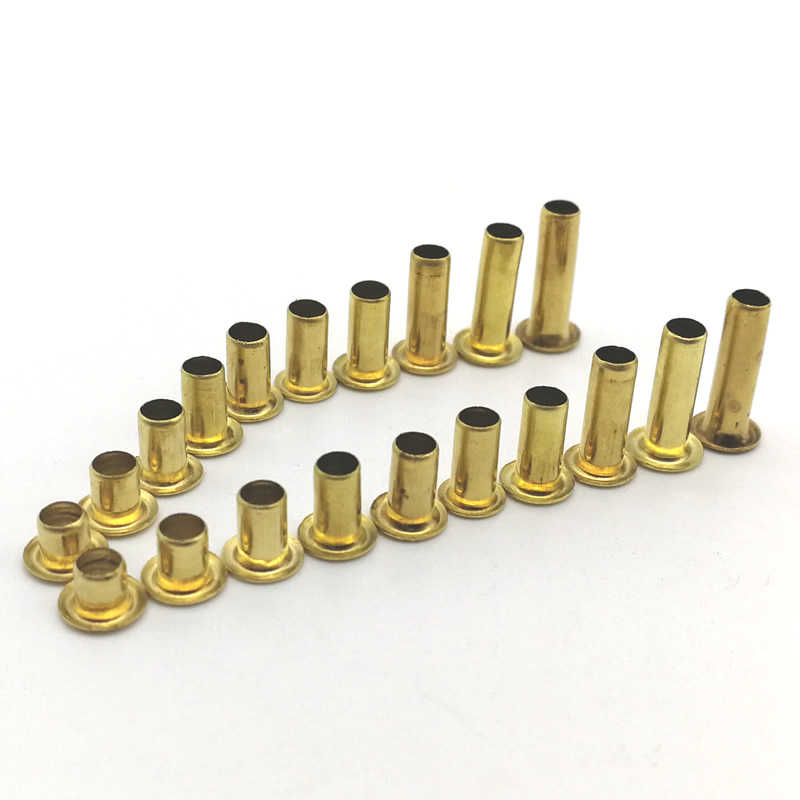

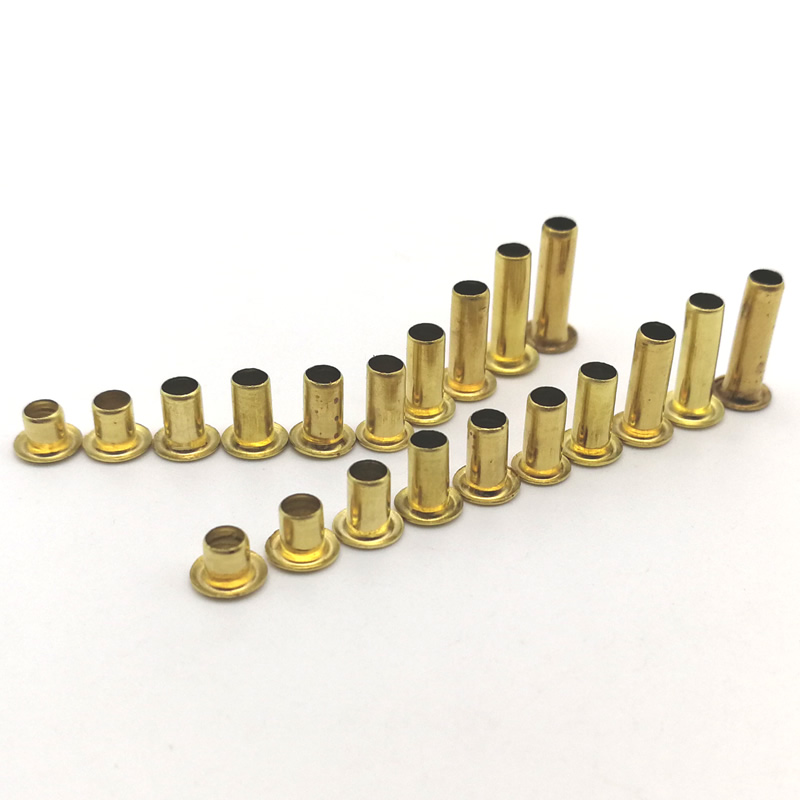

Латунные люверсы 3 мм

Для применений, требующих баланса между миниатюрной точностью и механической прочностью, латунные проушины диаметром 3 мм представляют собой наилучшее решение. Внутренний диаметр 3 мм позволяет использовать шнуры, шнурки и провода диаметром до 2,5 мм, сохраняя при этом компактный внешний фланец, который аккуратно вписывается в узкие конструкции. От корпусов для медицинских устройств до кожаных ремешков для часов премиум-класса.латунные люверсы 3 мм.обеспечить стабильную производительность в тысячах установок.

Новые металлыпроизводит латунные проушины диаметром 3 мм из патронной латуни C26000 с использованием высокоскоростной холодной высадки и вторичной обработки. Наши производственные данные показывают, что только за последние пять лет было отгружено более 50 миллионов латунных люверсов диаметром 3 мм, при этом доходность на местах ниже 0,02%. В этом руководстве представлены технические подробности, примеры из реальной жизни и прозрачные данные о качестве, которые ожидают инженеры и специалисты по закупкам.

Реальное применение латунных люверсов Nuote Metals диаметром 3 мм

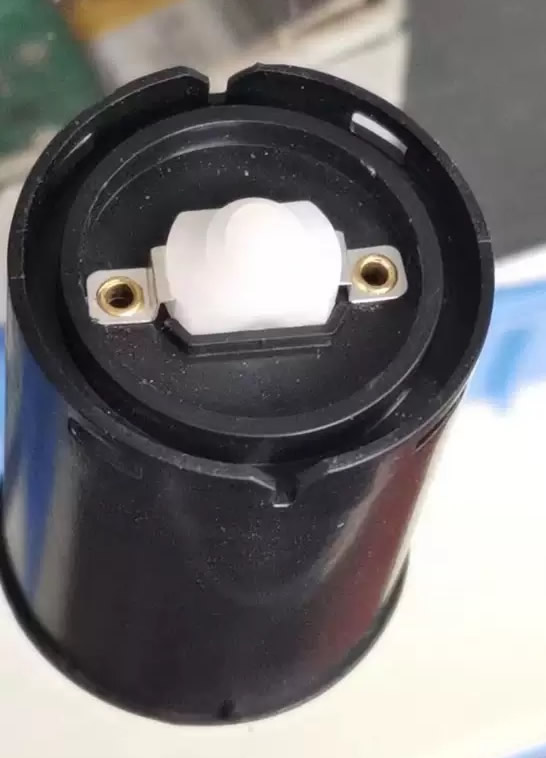

Случай 1 – Патрон лампы (фенольный цоколь, латунная проушина для сквозного ввода провода)

Производителю осветительных приборов требовался надежный, термостойкий проход для электрических проводов внутри патронов ламп. Корпус держателя был отлит из фенопласта, а отверстие для оголенного провода со временем имело тенденцию изнашиваться и трескаться из-за повторяющейся сборки и термоциклирования. Им нужна была гладкая и прочная арматура, которая также обеспечивала бы равномерную контактную поверхность для электрической клеммы.

Мы поставили латунные проушины (внутренний диаметр 3 мм, внешний фланец 5,5 мм, длина ствола 4 мм, никелированные). Ушко вдавливалось в отверстие для провода, создавая закругленную поверхность без заусенцев, защищающую изоляцию провода. Никелирование обеспечило надежную пайку и низкое контактное сопротивление. После 5000 циклов установки-извлечения и 1000 часов теплового старения при 120°C проушины не показали ослабления или окисления. Теперь клиент использует наши люверсы во всей линейке держателей ламп.

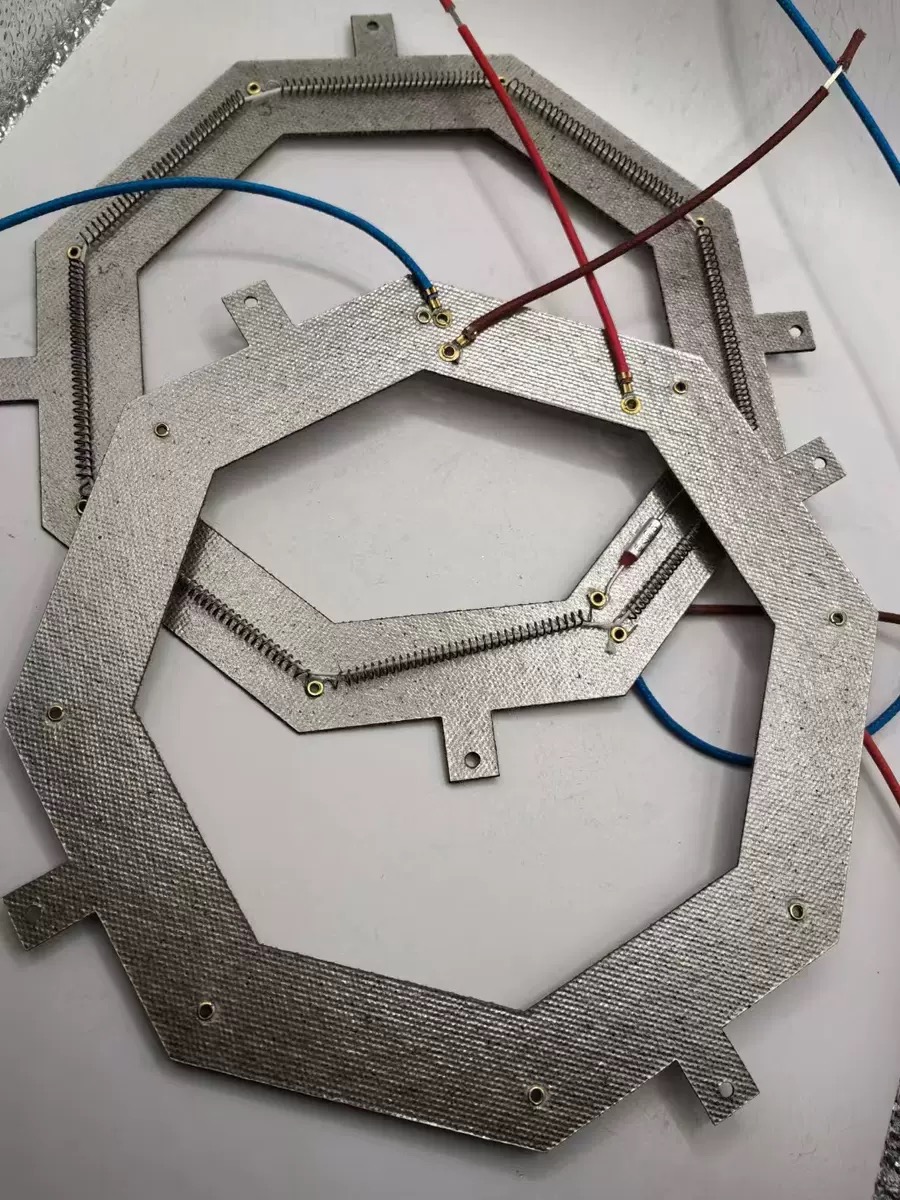

Случай 2 – Нагревательный элемент в виде листа слюды (слюдяный изолятор, латунная проушина в качестве заклепки/проставки)

Производитель электрических нагревательных элементов использовал тонкие листы слюды для изоляции резистивного провода от металлического каркаса. Им нужна была небольшая термостойкая застежка, которая не расколола бы хрупкую слюду. Традиционные заклепки создавали точки напряжения, вызывающие трещины слюды во время сборки. Заказчику также требовалось точное расстояние 1,5 мм между слоями слюды.

Мы рекомендуем латунные проушины (внутренний диаметр 3 мм, внешний фланец 6 мм, длина корпуса 1,5 мм, натуральный лак). Ушко было установлено через предварительно пробитые отверстия в двух листах слюды и действовало как заклепка, так и прокладка. Ствол из мягкой латуни мягко катился, не повреждая слюду. Ствол длиной 1,5 мм постоянно удерживал точный зазор. Латунные проушины диаметром 3 мм выдержали 10 000 термических циклов от комнатной температуры до 300°C без ослабления или окисления. С тех пор производитель нагревательных элементов принял наши проушины в качестве стандартного монтажного компонента для всех нагревателей на основе слюды.

Технические параметры латунных люверсов Nuote Metals диаметром 3 мм

Вселатунные люверсы 3 мм.производятся из патронной латуни C26800 (65% меди, 35% цинка), известной своей превосходной способностью к холодной штамповке и коррозионной стойкостью.

Данные сертификата материала

Новые металлыпредоставляет сертификат заводских испытаний (MTC) для каждой партии латунных петель диаметром 3 мм, отслеживаемый до оригинальной катушки.

Габаритные характеристики

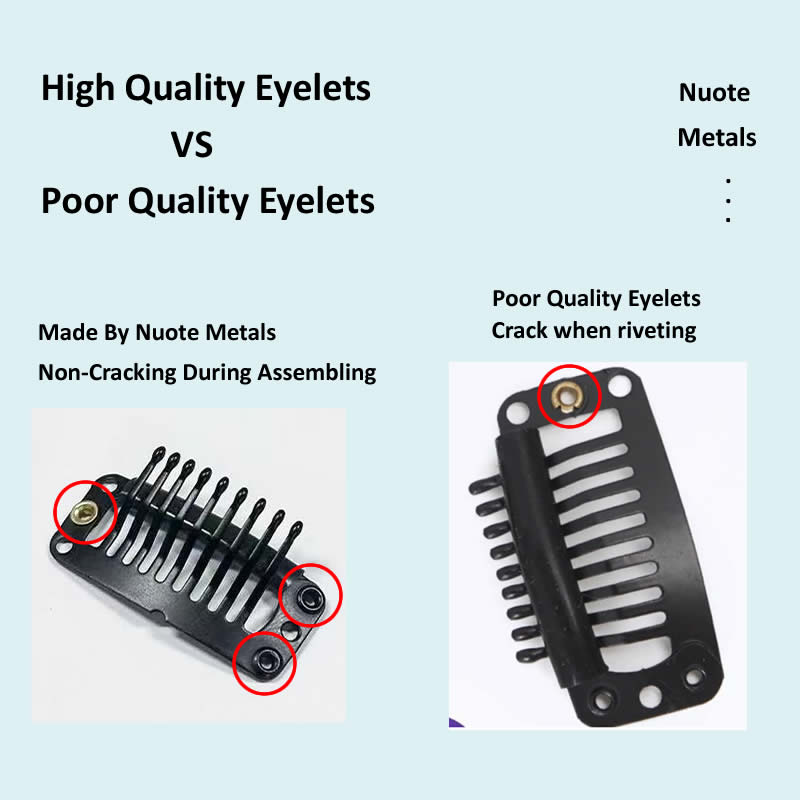

Высококачественные люверсы против плохих

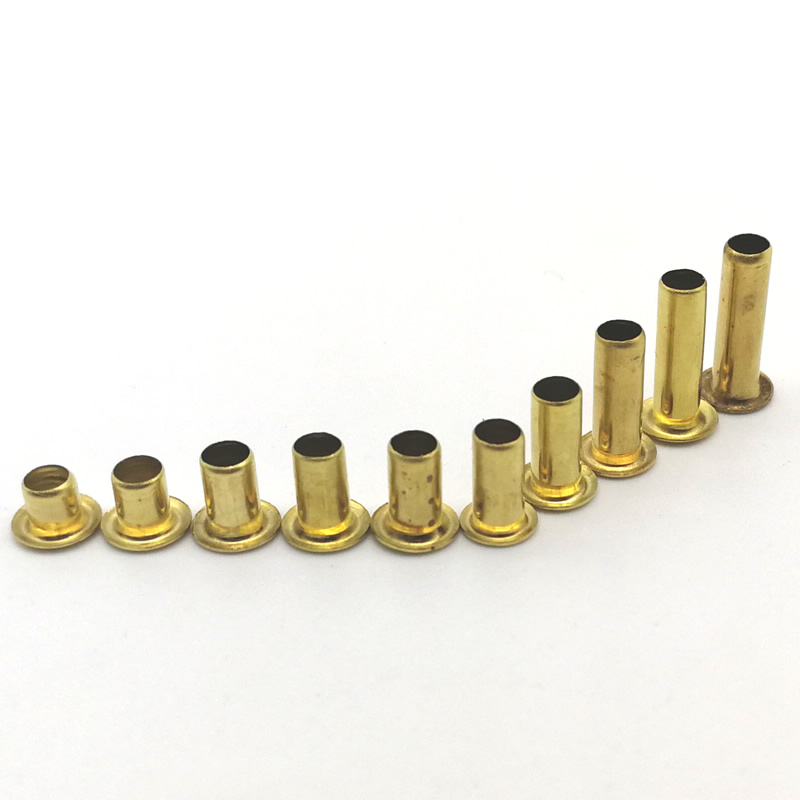

Доступные конфигурации

Новые металлыпредложениялатунные люверсы 3 мм.в трех стандартных конфигурациях:

Обработка поверхности латунных люверсов диаметром 3 мм

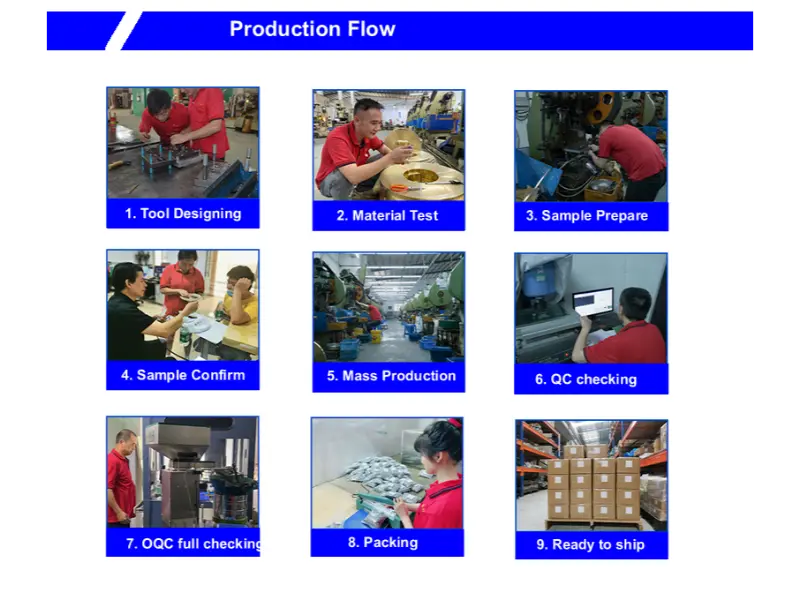

Производственный процесс: как компания Nuote Metals производит латунные люверсы

Прозрачность в производстве укрепляет доверие. Вот точный процесс для нашеголюверсы:

Пошаговое производство

Новые металлыпроизводитлатунные люверсы 3 мм.с использованием прогрессивной глубокой вытяжки из латунного листа C26000. Этот процесс обеспечивает превосходную однородность толщины стенок и исключает риск дефектов швов.

1. Подача листов – латунный лист подается из рулона в пресс с прогрессивной передачей.
2. Прокалывание заготовки – первая станция вырезает из листа круглую заготовку (диаметром около 8 мм для проушины с внутренним диаметром 3 мм).
3. Первая вытяжка — пуансон вдавливает заготовку в матрицу, образуя неглубокую чашку (уменьшение диаметра и увеличение высоты стенки).
4. Вторая вытяжка. Пуансон меньшего размера перетягивает чашку до более глубоких размеров, достигая необходимой длины ствола.
5. Третья вытяжка (прокалывание дна). В нижней части чашки прокалывается сквозное отверстие диаметром 3 мм.
6. Формование фланца. Плоский инструмент сглаживает край чашки, придавая ему готовую форму фланца.
7. Обрезка – внешний край фланца обрезается до окончательного диаметра (5,50–6,00 мм).
8. Удаление заусенцев и очистка – барабанная обработка удаляет микрозаусенцы; ультразвуковая очистка удаляет волочильную смазку.
9. Отжиг (при необходимости). При многоэтапной вытяжке детали можно отжигать между этапами для восстановления пластичности.
10. Покрытие или лакирование – наносится собственными силами или сертифицированными партнерами.
11. Оптическая сортировка – 100% проверка внутреннего/наружного диаметра, концентричности фланца и высоты.

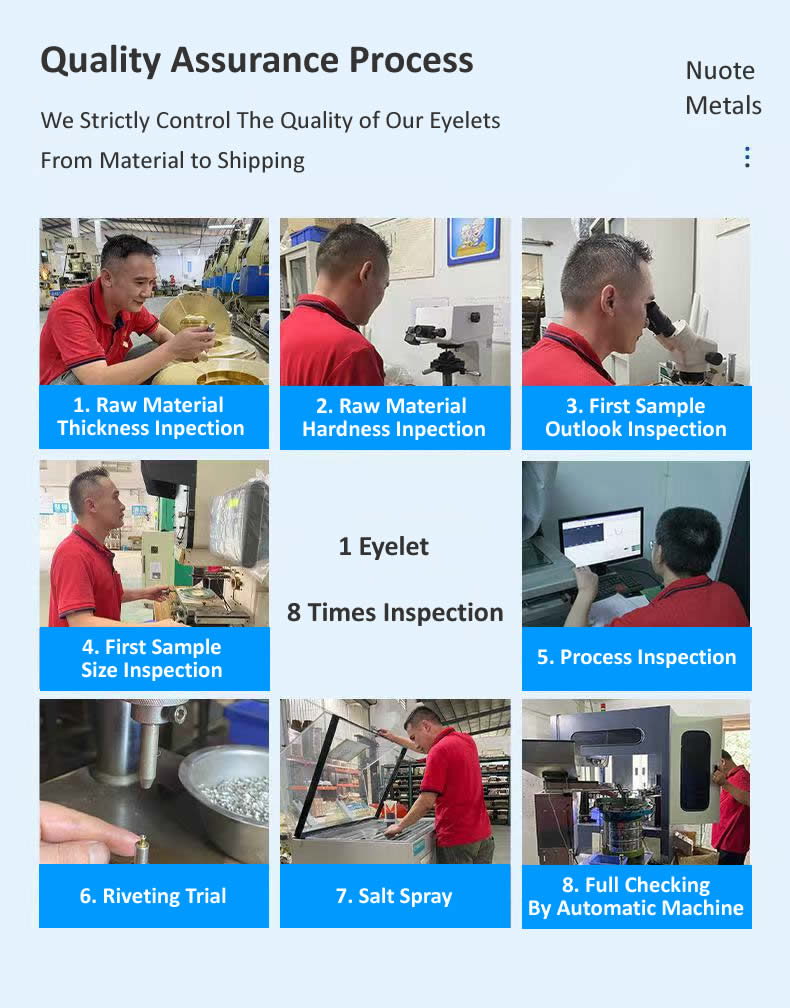

Точки контроля качества

Сертификация и соответствие требованиям – доказательство доверия

Новые металлыподдерживает действующие сертификаты, применимые к нашемулатунные люверсы 3 мм.:

Новые металлыпредоставляет пакет соответствия для каждой поставкилатунные люверсы 3 мм., включая MTC, отчет об испытаниях RoHS (обновляется ежегодно) и подписанный сертификат соответствия.

Прозрачное ценообразование и политика

Новые металлыпридерживается честной политики в отношении латунных петель диаметром 3 мм:

Условия предоставления образцов — 20 бесплатных изделий любого стандартного размера (доставка оплачивается клиентом)

Минимальный объем заказа – 5000 штук при наличии отделки; 20 000 за индивидуальную отделку

Срок выполнения – 3–5 рабочих дней для размеров, находящихся на складе; 15–20 дней для индивидуальной отделки

Стоимость оснастки – нет для стандартных размеров; за нестандартную длину ствола или фланцы взимается единовременная плата в размере 200–500 долларов США.

Политика возврата – Дефектные детали заменяются бесплатно; возврат по другим причинам принимается в течение 30 дней (клиент оплачивает обратную доставку)

Сертификат анализа – бесплатно прилагается к каждому заказу (размеры, материал, толщина отделки)

Часто задаваемые вопросы о латунных петлях диаметром 3 мм

Ниже реальные вопросы отНовые металлыклиентов, ответили конкретными данными.

Вопрос 1: Какова прочность на выдергивание латунных петель диаметром 3 мм, вставленных в кожу растительного дубления толщиной 2 мм? Мне нужен номер для проверки дизайна.

О: Компания Nuote Metals провела испытания на выдергиваниелатунные люверсы 3 мм.(стандартный фланец, длина ствола 4,0 мм) в обшивке из кожи растительного дубления толщиной 2,0 мм (плотность около 0,9 г/см³). При использовании универсальной испытательной машины со скоростью вытягивания 50 мм/мин среднее пиковое усилие выдергивания составило 38,2 кг (84 фунта) для образца из 20 петель со стандартным отклонением 2,1 кг. Минимальное зафиксированное значение составило 34,5 кг. Из соображений запаса прочности мы рекомендуем рассчитывать статические нагрузки до 30 кг (66 фунтов). Для динамических или циклических нагрузок (например, шнуровки ремешка часов) предел выносливости составляет примерно 60 % статической прочности — расчетная нагрузка до 18 кг. Если ваша кожа мягче или тоньше, запросите нашу услугу индивидуальной оптимизации длины ствола.

Вопрос 2. Как компания Nuote Metals гарантирует, что внутренний диаметр латунных петель диаметром 3 мм остается одинаковым для миллионов деталей? Каковы ваши технологические возможности (Cpk)?

Ответ: Поддержание внутреннего диаметра 3,00 мм ± 0,05 мм имеет решающее значение для прилегания шнура и шнурка.Новые металлыиспользует твердосплавный пробойник, который измеряется лазером каждые 50 000 ходов. Замена пуансона производится при износе более 0,01 мм. Контролируем внутренний диаметр с помощью лазерного микрометра Keyence на выходе из пресса, отбирая 1 деталь каждые 1000 ходов. За последние 12 месяцев производства (около 8 миллионов латунных люверсов диаметром 3 мм) наш индекс технологических возможностей (Cpk) для внутреннего диаметра составил в среднем 1,33 с диапазоном от 1,21 до 1,47. Это означает, что процесс статистически работоспособен (Cpk>1,33 считается «удовлетворительным» по автомобильным стандартам). Мы предоставляем отчет Cpk по запросу для любой производственной партии.

В3: Содержат ли ваши латунные проушины диаметром 3 мм никель? Мне нужен материал, не содержащий никеля, для применений, контактирующих с кожей (ремешки для часов, отверстия для ремня).

Ответ: Наши отделки из натуральной латуни (лакированной) и античной латуни не содержат никеля. Базовая латунь C26000 содержит следы никеля (обычно <0,1% в виде примеси), но это ниже предела выбросов Директивы ЕС по никелю, составляющего 0,5 мкг/см²/неделю. Однако наши никелированные латунные люверсы диаметром 3 мм явно содержат никель на поверхности и не подходят для длительного контакта с кожей. Для клиентов, которым требуется сертифицированное отсутствие никеля, Nuote Metals предлагает медицинскую версию латунных петель диаметром 3 мм со специальным лаком, покрывающим латунную поверхность. Эта версия проходит испытания на высвобождение никеля по стандарту EN 1811:2011 (результат <0,1 мкг/см²/неделю). При заказе указывайте «безникелевая медицинская марка» — минимальный объем заказа 10 000 штук.

В4: Каков срок годности латунных петель диаметром 3 мм? Как их хранить, чтобы не потускнеть перед использованием?

А: лакированныйлатунные люверсы 3 мм.(натуральные или античные) имеют практический срок хранения 2 года при хранении в оригинальных запечатанных пакетах при температуре 15–25°С и влажности <60%. Лак предотвращает окисление. Через два года лак может стать хрупким, но петельки сохранят работоспособность. Нелакированная натуральная латунь в течение нескольких недель потускнеет во влажном воздухе — это косметический эффект и не влияет на прочность. Для длительного хранения (более 6 месяцев) нелакированных латунных люверсов диаметром 3 мм рекомендуем использовать вакуумные пакеты с влагопоглотителем. Nuote Metals предлагает упаковку, промываемую азотом, за дополнительную плату в размере 0,001 доллара США за штуку (минимальный заказ 100 000). Никелированные латунные проушины диаметром 3 мм имеют практически неограниченный срок хранения при нормальных условиях.

Почему Nuote Metals — правильный партнер в области латунных люверсов диаметром 3 мм

Более 10 лет опыта производства латунных петель

На сегодняшний день произведено более 50 миллионов латунных люверсов диаметром 3 мм.

100% оптическая сортировка по критическим размерам

Собственная лаборатория для испытаний на растяжение, твердость и солевой туман.

Бесплатный образец программы – оцените перед принятием решения

Прозрачная документация – отчеты MTC, CoC, RoHS и Cpk.

Доставка по всему миру – от нашей фабрики до вашей двери за 5–15 дней.

КонтактНовые металлысегодня, чтобы запросить образец упаковки латунных люверсов диаметром 3 мм или получить пакет соответствия вашим нормативным документам.
