Алюминиевые заклепки с потайной головкой: гладкая отделка обеспечивает экономию веса

Интерьеры аэрокосмической отрасли, электронные корпуса и прецизионные приборные панели имеют общее требование: поверхность должна быть идеально ровной. Никаких выступающих голов. Никаких загвоздок. И во многих таких сборках важен каждый грамм.

Алюминиевые заклепки с потайной головкой от Nuote Metals одновременно удовлетворяют обоим требованиям. Потайная головка полностью входит в предварительно обработанное коническое отверстие, оставляя монолитную поверхность. Алюминиевый корпус весит на 65 % меньше, чем стальной, устойчив к коррозии без покрытия и остается немагнитным, что важно для чувствительной электроники. Но мягкость алюминия создает уникальные риски, с которыми не сталкиваются стандартные стальные заклепки с потайной головкой.

Проблема, связанная с алюминием: более мягкий материал, более высокий риск

Заклепки с потайной головкой из любого материала имеют одну уязвимость: головка тонкая, а опорная поверхность коническая. В алюминии возникают три конкретных риска.

Риск 1: Несоответствие углов усиливает образование трещин.

Алюминий мягче стали. Когда угол зенковки не совпадает точно с головкой заклепки — даже на 3–5 градусов — несовпадение создает точечную нагрузку на одной стороне головки. У алюминия тонкий край головки может треснуть во время закалки.

Риск 2: Чрезмерная установка сделает голову плоской.

Для алюминия требуется всего 40–60% установочного усилия, используемого для стальных заклепок. Операторы, привыкшие к стали, часто переустанавливают алюминиевые потайные головки, нарушая посадку заподлицо.

Риск 3: Гальваническая коррозия на границе раздела зенковок.

Потайная головка находится в непосредственном контакте с материалом панели. Если эта панель сделана из стали, титана или углеродного волокна, и в соединение попадает влага, гальваническая коррозия поражает алюминий, скрытый под промывочной головкой, где его труднее всего обнаружить.

Технические характеристики – алюминиевые заклепки с потайной головкой

Изготовлено по размерам DIN 302 и ISO 1051. Доступны нестандартные углы.

Сплавы для потайных изделий:

2117:Аэрокосмического класса. Отличная усталостная устойчивость. Лучше всего подходит для салонов самолетов.

6061-Т6:Высочайшая прочность (310 МПа). Лучше всего подходит для структурных кронштейнов.

5052:Лучшая устойчивость к коррозии. Идеально подходит для морских и наружных смывных систем.

Потайная головка или цилиндрическая головка – для алюминиевых сборок заподлицо

Выбирайте «Зенковку», когда:Поверхность должна быть абсолютно ровной, алюминий должен быть достаточно толстым (≥2 мм), чтобы выдерживать чистую зенковку, и вы можете точно обработать угол.

Выбирайте Pan Head, когда:Низкий профиль приемлем, алюминий тонкий (<2 мм), или вы хотите избежать дополнительного этапа зенковки. Сковорода проще, прочнее и менее подвержена ошибкам при установке.

Решающий фактор:Если промывка обязательна и материал достаточно толстый, выберите потайную. Если промывка предпочтительна, но не обязательна, более безопасным выбором будет чашеобразная головка.

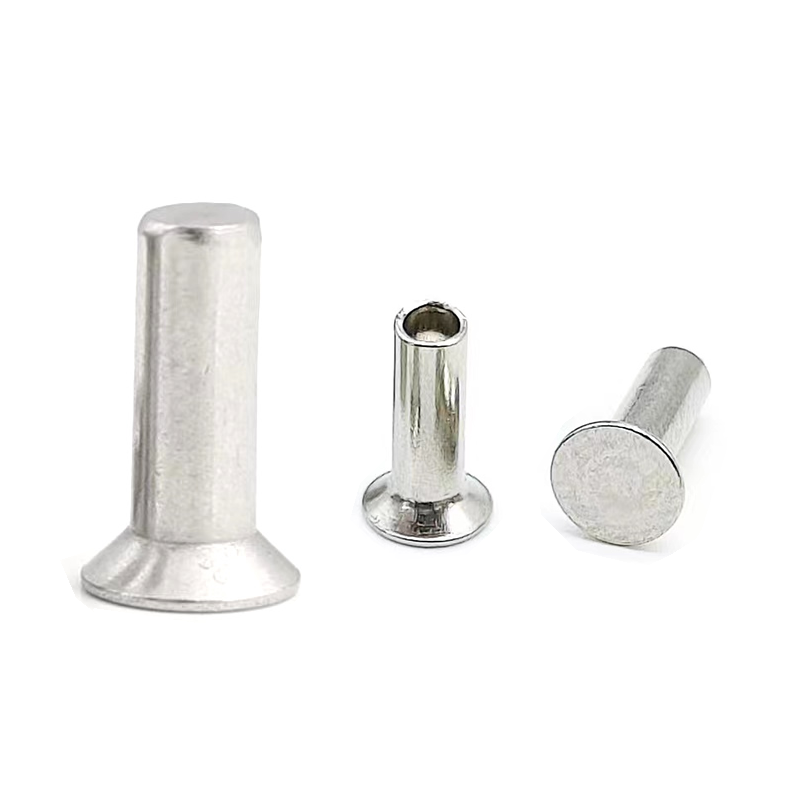

Цельный или полутрубчатый – какой лучше обрабатывает алюминий?

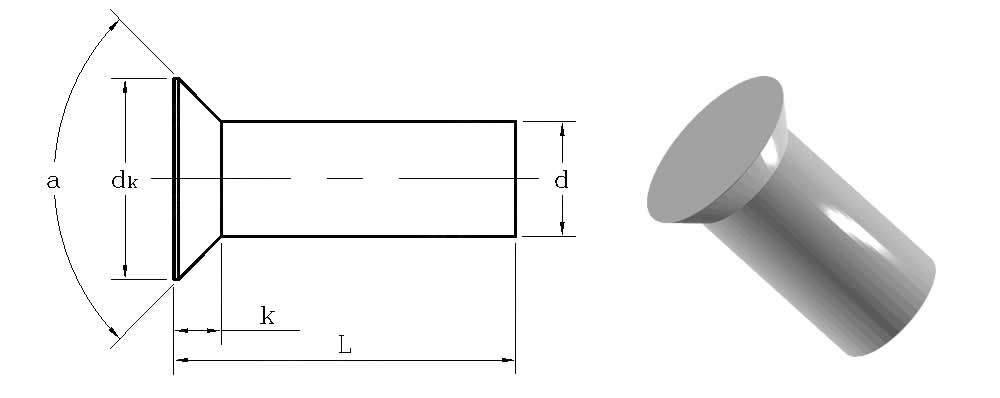

Цельные потайные алюминиевые заклепкиобеспечивают максимальную прочность на сдвиг (до 190 МПа для 6061-T6), но требуют более высокого установочного усилия, а в алюминии чрезмерное усилие является основной причиной растрескивания головки.

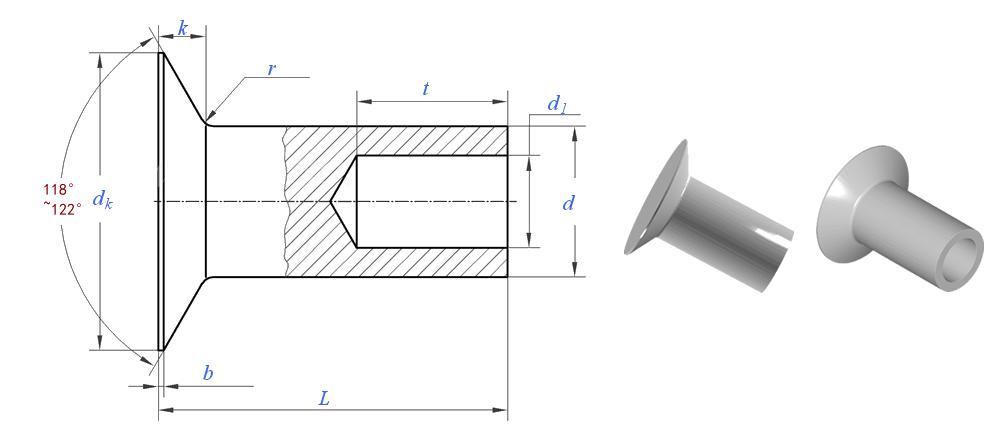

Полутрубчатые алюминиевые заклепки с потайной головкойуменьшите усилие установки на 50–60%, что сделает их значительно более щадящими. Полый кончик постепенно деформируется, позволяя тонкой головке садиться на место без трещин.

Наша рекомендация: для алюминия толщиной менее 3 мм выбирайте полутрубчатый. Для более толстого алюминия или максимальной прочности на сдвиг выбирайте твердый, но используйте калиброванный пресс и сначала проверьте угол зенковки.

Как Nuote Metals предотвращает выход из строя алюминия с потайной головкой

Допуск угла составляет ±1°:

Несоответствие в 3° приводит к растрескиванию алюминиевых головок. Наши потайные головки обработаны с точностью ±1° и проверены оптическим датчиком при 10-кратном увеличении. Мы также поставляем зенкеры соответствующих характеристик.

Радиус скругления минимум 0,5×d:

Место соединения тонкой головки и хвостовика является зоной наибольшего напряжения. Острый радиус треснет под нагрузкой. Мы поддерживаем минимальный радиус 0,5×d и полируем наши штампы для удаления микроцарапин.

Предпроизводственная выборка образцов на вашем материале:

Отправьте нам информацию о толщине алюминия, сплаве и методе зенковки. Мы производим небольшую партию и тестируем ее на реальном материале панели. Вы получите отчет о настройке с рекомендуемым усилием, типом упора и фотографиями установленной головки.

Рекомендации по гальванической развязке:

Если ваши заклепки будут контактировать со сталью, титаном или углеродным волокном, мы предоставим письменные рекомендации по изоляции, чтобы предотвратить скрытую коррозию под промывочной головкой.

Именно этот инжиниринг прикладного уровня является причиной того, что заказчики из аэрокосмической, электронной и приборостроительной промышленности выбирают Nuote Metals.

Часто задаваемые вопросы об алюминиевых заклепках с потайной головкой

Вопрос 1: Можно ли использовать алюминиевые заклепки с потайной головкой в ​​вибрирующих узлах?

О: Мы не рекомендуем их для применений с высокой вибрацией. Потайная головка имеет меньшую массу материала над хвостовиком, чем круглая или цилиндрическая головки, что снижает сопротивление выдергиванию и устойчивость к вибрации. Для вибрирующих узлов — двигателей, генераторов, портативного оборудования — выбирайте алюминиевые заклепки с круглой головкой. Однако, если обработка заподлицо обязательна и вибрация незначительна (например, электронные корпуса с охлаждающими вентиляторами), заклепки с потайной головкой могут подойти, если вы выберете сплошные, а не полутрубчатые заклепки. Nuote Metals может посоветовать вам, исходя из вашего профиля вибрации.

Вопрос 2. Какой угол зенковки следует использовать для алюминия — 90° или 120°?

Ответ: Для большинства случаев применения алюминия стандартом является угол 90°, соответствующий стандарту DIN 302. Для более мягких сплавов или более тонких листов иногда предпочтительнее использовать угол 120°, поскольку более широкий угол снижает давление на кромку и снижает риск растрескивания. Важнейшее правило – последовательность: зенковка и головка заклепки должны точно совпадать. В Nuote Metals мы поставляем заклепки под углом 90° и 120° и можем порекомендовать правильный угол в зависимости от вашего сплава, толщины и метода установки.

Вопрос 3. Как предотвратить гальваническую коррозию под алюминиевой заклепкой с потайной головкой?

О: Меры профилактики зависят от разнородного металла: (1) Для стали или титана используйте конверсионное хроматное покрытие (Alodine) — проводящее и снижающее гальванический потенциал. (2) При использовании углеродного волокна изолируйте зенковку с помощью барьера из стекловолокна или нейлона. (3) При использовании меди или латуни избегайте прямого контакта во влажной среде, если не используется переходная шайба. (4) Загерметизируйте края соединения антикоррозийным герметиком. Компания Nuote Metals может поставить заклепки с хромированным покрытием и предоставить письменные рекомендации по изоляции для вашей комбинации материалов.
