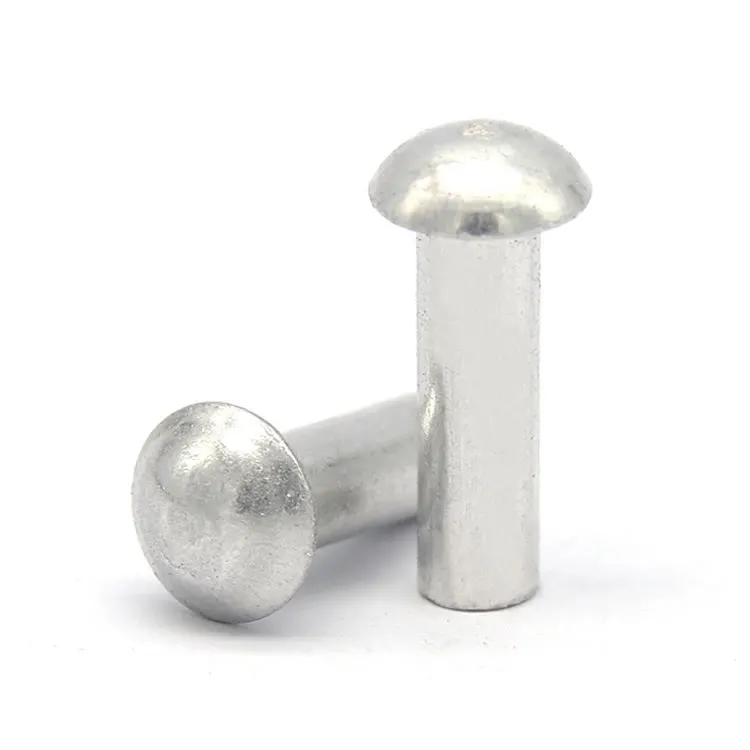

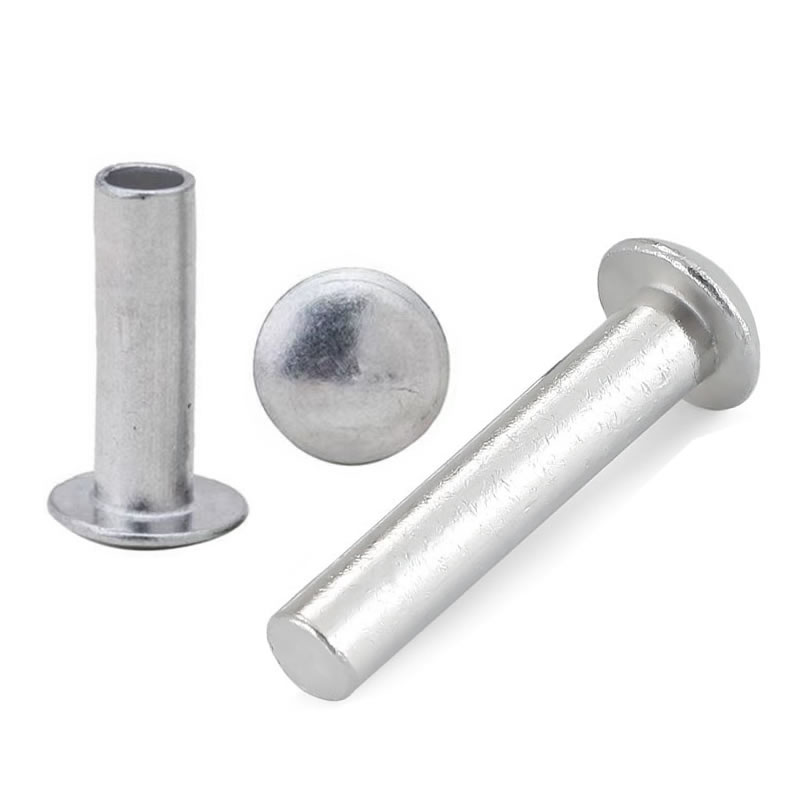

Алюминиевые заклепки с грибовидной головкой

Алюминиевые заклепки с грибовидной головкой решают знакомую проблему: тонким панелям требуется широкая опорная поверхность, чтобы предотвратить протягивание, но добавление отдельной шайбы к каждой заклепке увеличивает вес, стоимость и время сборки. Грибовидная головка объединяет эту шайбу в саму заклепку (в 2,0–2,5 раза больше диаметра хвостовика), а алюминиевый корпус весит на 65% меньше, чем стальной.

Но есть важное предупреждение, о котором большинство поставщиков вам не скажут: алюминиевые заклепки с грибовидной головкой не являются прямой заменой стали или нержавеющей стали во всех случаях применения. Если ответная панель изготовлена ​​из стали, меди или углеродного волокна, гальваническая коррозия может разрушить соединение изнутри, скрытое под широкой головкой, где вы ее не видите. В этой статье объясняется, где алюминиевые грибовидные головки работают лучше всего, где они выходят из строя и как их правильно указать.

Ловушка гальванической коррозии: почему алюминиевые грибы требуют особого внимания

Широкая нижняя сторона грибовидной головки находится в непосредственном контакте с поверхностью панели. Если эта панель из разнородного металла и в место соединения попадает влага, образуется гальванический элемент. Алюминий становится анодом и преимущественно корродирует – часто незаметно, пока соединение не выйдет из строя.

Комбинации высокого риска (избегайте прямого контакта на открытом воздухе):

Алюминиевая заклепка +стальная панель

Алюминиевая заклепка +медная или латунная панель

Алюминиевая заклепка +композит из углеродного волокна

Допустимые комбинации (при использовании в сухих помещениях):

Алюминиевая заклепка +алюминиевая панель (идеально — отсутствие гальванического несоответствия)

Алюминиевая заклепка +сталь с покрытием или окрашенная (покрытие действует как барьер)

Алюминиевая заклепка +нержавеющая сталь с изолирующей шайбой

Рекомендации Nuote Metals:При любом применении на открытом воздухе или во влажной среде с использованием разнородных материалов используйте нейлоновую изолирующую шайбу, хроматное конверсионное покрытие (Alodine) или анодированное покрытие заклепки. Мы предоставляем письменные рекомендации по изоляции с каждым заказом.

Технические характеристики

Сплавы для применения с широкой головкой:

5052: Лучшая коррозионная стойкость. Идеально подходит для кровельных и наружных панелей.

6061-Т6:Высочайшая прочность (310 МПа). Лучше всего подходит для транспортировки и структурных кронштейнов.

1100:Самый пластичный и проводящий. Лучше всего подходит для электрического и декоративного использования.

Алюминиевая грибовидная головка и нержавеющая сталь + шайба – сравнение общей стоимости

Многие покупатели в настоящее время используют заклепку из нержавеющей стали с отдельной шайбой. Вот как выглядит алюминиевая грибовидная головка в течение срока службы сборки.

Когда нержавеющая сталь по-прежнему побеждает:Конструктивные соединения с высокой вибрацией, морская среда с постоянными солевыми брызгами и применения, где требуется максимальная прочность на сдвиг. Для легких панелей, кровли, вывесок и внутренних помещений транспорта алюминиевая грибовидная головка является лучшим выбором по общей стоимости.

Установка – три правила для алюминиевых грибовидных головок

Алюминий мягче стали. Перенастройка является наиболее распространенной причиной неисправности.

1. Для листов толщиной менее 2 мм используйте полутрубчатую трубку.Полый наконечник снижает усилие установки на 50–60 %, предотвращая деформацию широкой головки или образование ямочек на панели.

2. Подберите наковальню к диаметру головки.Плоская наковальня, равная головке гриба или превышающая ее, предотвращает образование чашеобразной формы. Наковальня меньшего размера концентрирует силу и деформирует широкий край.

3. Уменьшите усилие до 40–60 % от настройки стали.Алюминий легко течет. Если вы используете давление стальных заклепок, купол сплющится и внешний вид потеряется.

Компания Nuote Metals предоставляет рекомендуемые кривые силы и характеристики упоров для каждого заказа алюминиевой грибовидной головки. Для критически важных проектов мы производим предсерийную выборочную партию и тестируем ее на реальном материале панели.

Как долго прослужат алюминиевые заклепки с грибовидной головкой на открытом воздухе?

Срок службы зависит от сплава и отделки.

5052 с анодированным покрытием:10–15 лет в умеренных условиях на открытом воздухе (дождь, влажность, иногда соль). Анодированный слой обеспечивает защиту толщиной 5–10 мкм.

5052 отделка фрезы:5–8 лет. Слой естественного оксида защищает, но внешний вид ухудшается.

6061 с конверсией хромата: 8–12 лет. Хромат является проводящим и устойчивым к коррозии, поэтому лучше всего подходит для электрического заземления на открытом воздухе.

1100 фрез отделка:3–5 лет. Мягкий и менее устойчивый к коррозии. Только для внутреннего использования.

Для морской или прибрежной среды:Не рекомендуется использовать алюминиевые грибовидные головки, если они не изолированы от разнородных металлов и не покрыты анодированием или краской. Заклепки из нержавеющей стали или меди — лучший выбор для постоянного солевого тумана.

Nuote Metals – Поддержка производства алюминиевых грибовидных головок

Nuote Metals уже более 20 лет производит алюминиевые крепежные детали на нашем заводе в Китае, сертифицированном по стандарту ISO 9001:2015. Специально для заклепок с грибовидной головкой мы предлагаем:

Инструмент с широкой головкой для потока алюминия– многоэтапная формовка полированными штампами и минимальным радиусом скругления 0,5×d для предотвращения растрескивания.

Предпроизводственная выборка– мы проводим испытания на вашем реальном материале панели и предоставляем отчет об установке с кривыми силы, типом наковальни и фотографиями.

Рекомендации по гальванической развязке– письменные рекомендации по соединениям из разнородных металлов, включая характеристики шайб и варианты покрытия.

Полная отслеживаемость– Сертификаты материалов ASTM B316 при каждой поставке.

Именно эта поддержка на уровне приложения является причиной того, что клиенты, занимающиеся кровельными, транспортными и рекламными услугами, выбирают Nuote Metals в качестве алюминиевых заклепок с грибовидной головкой.

Часто задаваемые вопросы

Вопрос 1: Могут ли алюминиевые заклепки с грибовидной головкой заменить заклепки из нержавеющей стали шайбами ​​в наружной кровле?

Ответ: Только в том случае, если кровельная панель также изготовлена ​​из алюминия и вы используете анодированное или хромированное покрытие. Для алюминиевой кровли заклепки с грибовидной головкой устраняют необходимость в шайбе, уменьшают вес на 73% и позволяют избежать гальванического несоответствия. Для стальной или медной кровли не используйте алюминиевые заклепки на открытом воздухе — алюминий может подвергнуться гальванической коррозии. В таких случаях используйте заклепки из нержавеющей стали или меди с шайбами. Nuote Metals может дать рекомендации в зависимости от материала вашей панели и условий воздействия.

В2: Почему мои алюминиевые заклепки с грибовидной головкой трескаются во время установки?

Ответ: Трещина почти всегда возникает из-за чрезмерной установочной силы или острого радиуса скругления на стыке головки и хвостовика. Алюминий требует всего 40–60% усилия, используемого для стали. Если вы используете стальные заклепки, широкая грибовидная головка треснет по краю или сплющится. В Nuote Metals мы поддерживаем минимальный радиус скругления 0,5×d и полируем наши штампы для удаления микроцарапин. Если вы сообщите размеры заклепки и давление установки, мы можем порекомендовать исправленную кривую силы.

В3: Проводят ли алюминиевые заклепки с грибовидной головкой электричество?

Ответ: Да, алюминий проводит и тепло, и электричество. Сплавы 1100 и 6061 обладают теплопроводностью до 237 Вт/м·К. Однако алюминий образует естественный оксидный слой, который со временем увеличивает электрическое сопротивление контакта. Для заземления выберите хроматное конверсионное покрытие (Alodine) — оно проводит ток и предотвращает накопление оксидов. Для теплоотвода или термопереноса подходит фрезерная обработка 6061. Nuote Metals может предоставить обе отделки и предоставить данные о проводимости по запросу.
