Алюминиевые заклепки с цилиндрической головкой – широкая площадь контакта без веса

Тонкие алюминиевые панели повсюду — воздуховоды HVAC, электронные корпуса, внутренняя отделка автомобилей, вывески. Их выбирают потому, что они легкие, устойчивы к коррозии и легко поддаются формованию. Но они также представляют собой проблему с креплением: материал мягкий, а узкая головка заклепки прогибается или вырывается под нагрузкой.

Алюминиевые заклепки с цилиндрической головкой от Nuote Metals решают эту проблему благодаря широкой низкопрофильной головке, которая распределяет силу зажима на большую площадь алюминия. В результате получается соединение, которое остается герметичным, не деформируя панель, а поскольку заклепка изготовлена ​​из алюминия, вы избегаете добавления ненужного веса или возникновения гальванического несоответствия.

Это не универсальная заклепка. Это крепеж, предназначенный для легких, тонких алюминиевых сборок.

Проблема, специфичная для алюминия: тонкие листы, мягкий материал

Низкий предел текучести алюминия делает его склонным к деформации при сосредоточенной нагрузке. Стандартная круглая головка фокусирует силу прямо под куполом. Плоская головка имеет меньшую опорную поверхность, поэтому та же сила создает более высокое давление на кромке отверстия. Оба могут сделать ямочку на алюминиевой панели толщиной 1 мм.

Панорамирующая головка меняет распределение. Для заклепки диаметром 4 мм из алюминиевого листа толщиной 1 мм плоскоконическая головка контактирует примерно на 60% большей площади поверхности, чем плоская головка с хвостовиком того же диаметра. Эта дополнительная площадь контакта распределяет силу зажима по более широкому алюминиевому кольцу, уменьшая напряжение на краю отверстия. Во многих случаях это устраняет необходимость в отдельной шайбе.

Технические характеристики – алюминиевые заклепки с цилиндрической головкой

Изготовлено по размерам DIN 603 и ISO 1051. Для работы с тонкими калибрами доступны головки нестандартного диаметра.

Сплавы для тонких алюминиевых сборок:

5052:Лучшая коррозионная стойкость и формуемость. Идеально подходит для использования на открытом воздухе и в морской среде.

6061-Т6:Высочайшая прочность (310 МПа). Лучше всего подходит для структурных кронштейнов и автомобилестроения.

1100:Самый пластичный. Лучше всего подходит для электроники и радиаторов.

Когда цилиндрическая головка — единственный правильный выбор для алюминия

Это не общее сравнение голов. Это характерно для мягкости и легкости алюминия.

Выбирайте Pan Head, когда:

• Алюминиевый лист толщиной менее 2 мм.– широкая головка предотвращает появление ямочек без отдельной шайбы.

• Соединение требует низкого профиля– Сковорода расположена ниже, чем круглая, что позволяет избежать заеданий при плотной сборке.

• Сборка чувствительна к весу.– Алюминиевые заклепки с плоской головкой весят на 65% меньше, чем стальные аналоги.

• Сустав испытывает умеренную вибрацию.– Скругленная головка обеспечивает лучшее сопротивление, чем плоская головка, хотя круглая головка лучше выдерживает экстремальную вибрацию.

Выбирайте плоскую головку, когда:Поверхность должна быть почти ровной, а алюминий должен иметь достаточную толщину (≥2 мм), чтобы противостоять деформации без широкого кольца подшипника.

Выбирайте круглую голову, когда:Соединение подвергается постоянной вибрации или ударам, поэтому более высокий купол является приемлемым.

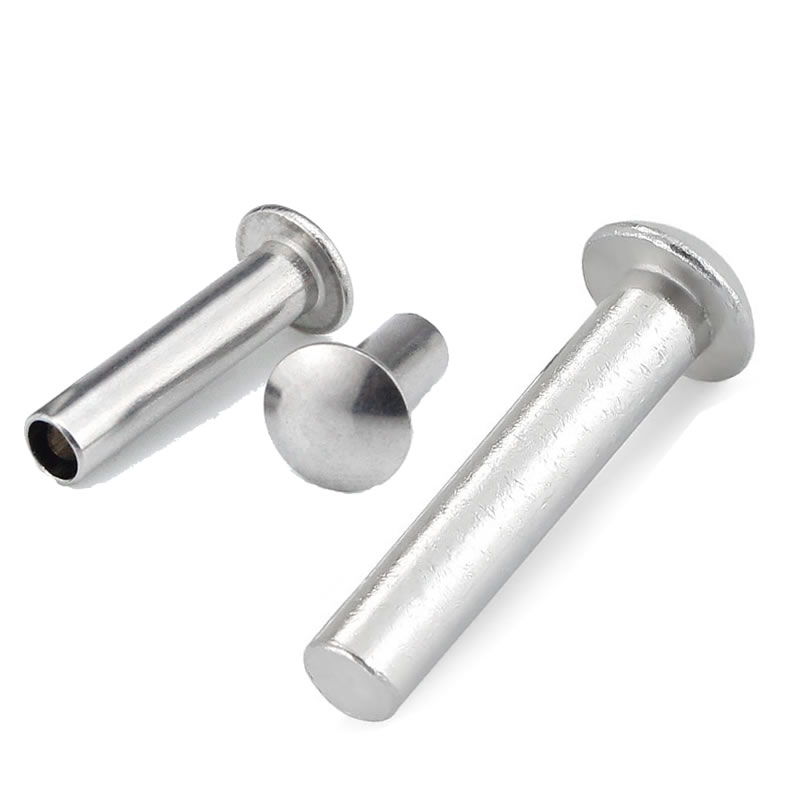

Сплошные и полутрубчатые – для тонких алюминиевых панелей

Для тонкого алюминия сила установки имеет такое же значение, как и форма головки. Полутрубчатые заклепки с плоской головкой требуют на 50–60% меньше усилий, чем цельные, что напрямую снижает риск деформации листа при монтаже.

Полутрубчатыйявляется лучшим выбором для алюминиевых листов толщиной менее 1,5 мм, хрупких электронных корпусов и автоматизированных линий с большими объемами. Свернутый наконечник мягко сжимается, не сжимая алюминий.

Твердыйпредпочтителен для более толстых алюминиевых пластин (≥2 мм), несущих соединений или там, где требуется максимальная прочность на сдвиг.

Компания Nuote Metals может поставлять любую конфигурацию с одинаковой геометрией панорамирующей головки. Для большинства случаев применения тонкого алюминия мы рекомендуем полутрубчатые.

Как Nuote Metals поддерживает сборку из тонкого алюминия

Алюминиевые заклепки с цилиндрической головкой выходят из строя по двум причинам: растрескивание во время формовки головки или образование ямочек во время установки. Мы обращаемся к обоим вопросам перед отправкой вашего заказа.

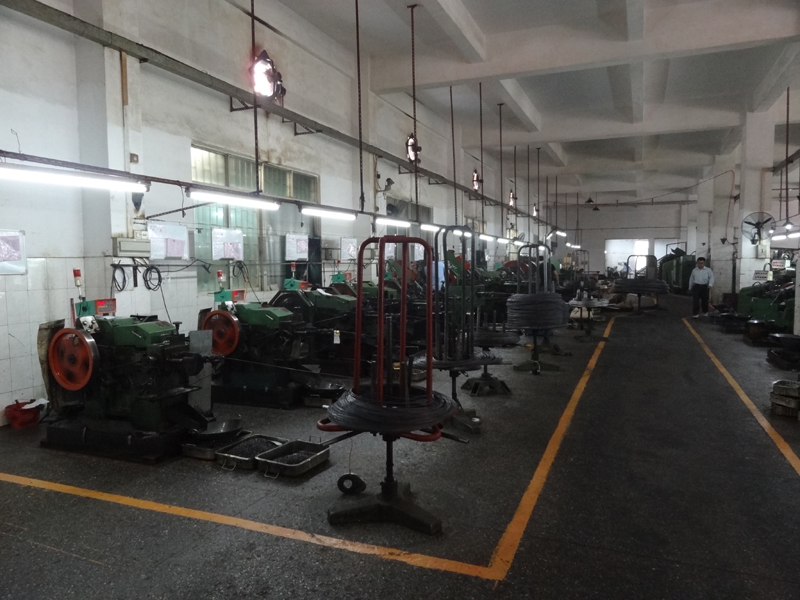

Инструмент, предназначенный для потока алюминия:

Головки сковороды имеют широкий и неглубокий купол. В алюминии эта форма склонна к растрескиванию на стыке головки и хвостовика, если радиус скругления слишком острый. Наши штампы имеют минимальный радиус 0,5×d и полируются для удаления микроцарапин. Мы также проводим многоэтапную формовку — три-четыре прохода — чтобы позволить алюминию течь постепенно, а не заставлять его за один удар.

Предварительный отбор проб для тонких листов:

Отправьте нам информацию о толщине алюминия и предполагаемом методе установки. Мы изготовим небольшую партию и протестируем ее на реальном листовом материале, а не на стандартном купоне. Вы получите отчет о настройке с рекомендуемым усилием, типом упора и фотографиями установленной головки. Это исключает метод проб и ошибок на вашей линии.

Оптический контроль при 10-кратном увеличении:

Каждая партия проверяется на диаметр головки, высоту и концентричность. На полированной алюминиевой поверхности заметна разница в высоте головки на 0,05 мм — мы отбраковываем ее до того, как она дойдет до вас.

Прослеживаемость:

Сертификаты материалов ASTM B316 сопровождают каждую поставку. Мы открыто делимся данными проверок, поскольку производительность панорамирующей головки зависит от геометрии, которую невозможно увидеть невооруженным глазом.

Именно эта поддержка на уровне приложения является причиной того, что клиенты систем отопления, вентиляции и кондиционирования, электроники и автомобильного интерьера выбирают Nuote Metals для алюминиевых заклепок с цилиндрической головкой.

Часто задаваемые вопросы об алюминиевых заклепках с цилиндрической головкой

В1: Можно ли использовать алюминиевые заклепки с цилиндрической головкой с панелями из углеродного волокна или композитными панелями?

Ответ: Да, но с важными мерами предосторожности. Углеродное волокно является катодом по отношению к алюминию, а это означает, что гальваническая коррозия поразит алюминий, если влага попадет в соединение. Для сухих помещений внутри помещений обычно допустим прямой контакт. При работе на открытом воздухе или во влажной среде необходимо изолировать алюминиевую заклепку от углеродного волокна с помощью изоляционного слоя из стекловолокна или нейлона или выбрать на заклепке хроматное конверсионное покрытие (Alodine). В этом действительно помогает широкая панорамная головка — она распределяет прижимное усилие по большей площади, снижая риск смятия или расслоения композитной панели. Компания Nuote Metals может поставить заклепки из хромированного алюминия с цилиндрической головкой и проконсультировать по методам изоляции композитных сборок.

В2: В чем разница между анодированным и хромированным покрытием для алюминиевых заклепок?

Ответ: Оба покрытия устойчивы к коррозии, но служат разным целям. Анодирование создает толстый оксидный слой (5–25 мкм), который отлично подходит для атмосферных воздействий на открытом воздухе и декоративного окрашивания. Однако анодированный алюминий обладает электроизоляционными свойствами — он не проводит ток. Хроматное конверсионное покрытие (Alodine) намного тоньше (0,5–3 мкм) и остается электропроводным, что делает его предпочтительным покрытием для заземления и электрических соединений. Для систем отопления, вентиляции и кондиционирования воздуха или архитектурных проектов, где внешний вид и устойчивость к атмосферным воздействиям имеют значение, выбирайте анодированный материал. Для электроники или электрического заземления выбирайте хромат. Nuote Metals предлагает оба вида отделки и может дать рекомендации в зависимости от вашего применения.

Вопрос 3: Как предотвратить ослабление алюминиевых заклепок с цилиндрической головкой с течением времени?

Ответ: Ослабление алюминиевых соединений происходит по двум причинам: вибрация и термоциклирование. Чтобы максимально увеличить срок службы соединения: (1) Выбирайте цельное соединение, а не полутрубчатое, поскольку оно обеспечивает лучшую виброустойчивость. (2) Поддерживайте правильный размер отверстия — от d + 0,05 мм до d + 0,1 мм — чтобы алюминиевый хвостовик полностью заполнял отверстие. (3) Используйте плоскую наковальню, которая соответствует диаметру головки или превышает ее, чтобы обеспечить правильное формирование головки цеха. (4) В случае сильной вибрации рассмотрите возможность добавления клея для фиксации резьбы или перехода на алюминиевые заклепки с круглой головкой, которые обеспечивают более высокое сопротивление выдергиванию. Nuote Metals может предоставить спецификации по настройке и рекомендации по наковальне для вашей конкретной толщины алюминия и конструкции соединения.

Nuote Metals – специальные крепежи, рассчитанные на долгий срок службы.
