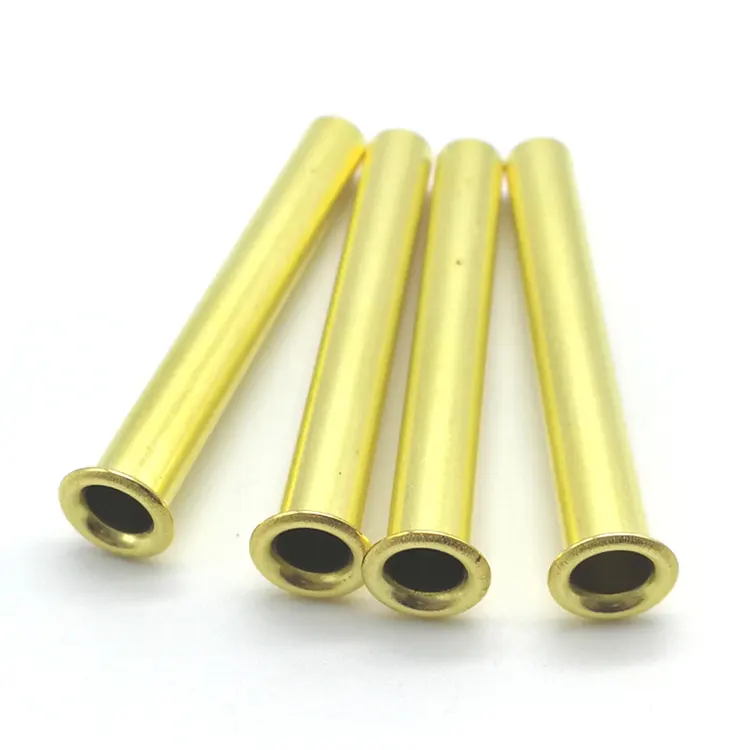

Латунные полые заклепки

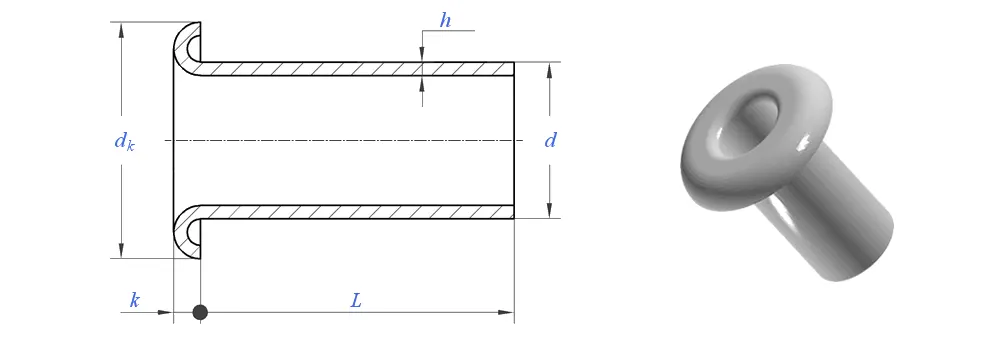

Латунные полые заклепкипредставляют собой полностью полые застежки с центральным отверстием, которые можно использовать для шнуровки, проводки или легкого крепления. В отличие от полутрубчатых илисплошные заклепкиПолые заклепки имеют тонкую стенку, которая при установке расширяется наружу при минимальном усилии.

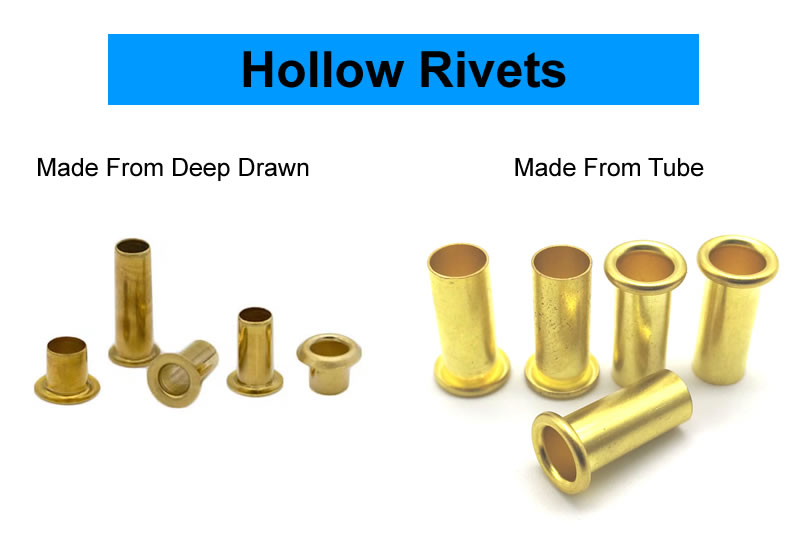

Мы предлагаем два варианта производства латунных полых заклепок, выбор зависит от ваших конкретных требований:

Резка труб + высадка– Мы начинаем с заготовки латунной трубки, обрезаем ее по длине и формируем головку на одном конце. Этот метод экономически эффективен для изделий большего диаметра и с более толстыми стенками, а также сокращает время изготовления оснастки.

Глубокий рисунок с листа– Мы начинаем с латунного листа и формируем заклепку путем постепенной вытяжки. Этот метод позволяет получить бесшовную цельную конструкцию с одинаковой толщиной стенок и гладким внутренним отверстием, что идеально подходит для более тонких стенок и более жестких допусков.

Правильный процесс зависит от вашего применения, количества и требований к размерам. Мы рассматриваем ваш чертеж и рекомендуем оптимальный производственный маршрут на этапе предложения.

Резка труб или глубокая вытяжка – какой процесс подходит именно вам?

Мы рекомендуем резку трубок в следующих случаях:Вам нужны большие диаметры, более толстые стенки или более быстрое время изготовления оснастки. Приложение не требует бесшовного отверстия.

Мы рекомендуем глубокую вытяжку, когда:Вам нужны более тонкие стенки, более жесткие допуски или бесшовное отверстие. Объемы производства достаточно высоки, чтобы оправдать инвестиции в оснастку.

Если вы не уверены, какой процесс подходит для вашего применения, пришлите нам свой чертеж. Мы рассмотрим и порекомендуем оптимальный метод – бесплатно.

Материалы — латунь C2680.

Мы производим латунные полые заклепки из латуни С2680:

Доступные варианты отделки

Мы предлагаем различные варианты отделки поверхности, соответствующие вашим требованиям:

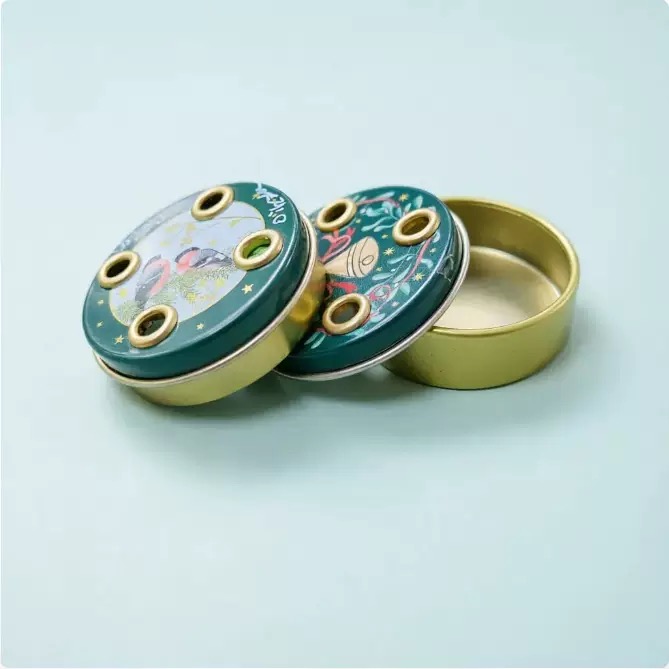

Одно реальное применение – круглая упаковочная коробка из жести

Производителю упаковочных коробок из жести премиум-класса требовалась декоративная, но функциональная застежка для круглых крышек контейнеров. Для крепления шарнирного механизма крышки к каждой коробке требовалось четыре полые заклепки — заклепки должны были быть визуально целостными, устойчивыми к коррозии и установлены аккуратно, не деформируя тонкую жесть. Заказчик также хотел, чтобы отделка соответствовала золотистому принту на упаковке.

Мы поставили полые заклепки из натуральной лакированной латуни – хвостовик 3,0 мм, круглая головка 5,5 мм, длина ствола 4,0 мм. Полая конструкция расширялась с минимальным усилием – тонкая жесть не деформировалась. Лакированное покрытие обеспечивало защиту от потускнения и соответствовало дизайну упаковки. Заказчик протестировал 500 коробок (2000 заклепок). После 10 000 циклов открытия-закрытия – ноль отказов. Теперь они заказывают наши полые заклепки партиями по 200 000 штук в год.

Как мы производим полые заклепки – два пути

Маршрут 1: резка труб + заголовок

1. Закупка труб – сертифицированные латунные трубы C2680 от утвержденных заводов. Каждая партия поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль материала. Запас труб проверяется на наружный диаметр (±0,02 мм), толщину стенок и состав материала.

3. Резка трубы. Труба обрезается до точной длины заготовки.

4. Высадка. Вырезанная заготовка трубы помещается в высадочный пресс. Твердосплавная матрица образует головку на одном конце.

5. Обрезка – удаляется заплатка по краю головки.

6. Галтовка – устранены микрозаусенцы.

7. Покрытие или лакирование – наносится согласно указаниям.

8. Окончательная проверка – 100% оптическая сортировка. Образец AQL проверен вручную.

Способ 2: Глубокий рисунок с листа

1. Закупка листового материала — сертифицированный латунный лист C2680 от утвержденных заводов.

2. Входной контроль материалов – листовой материал проверяется на толщину и состав материала.

3. Прогрессивная глубокая вытяжка. Лист подается в трансферный пресс с многопозиционной прогрессивной матрицей. В единой непрерывной последовательности матрица заготовляет диск, втягивает его в чашку, углубляет до конечной длины ствола и протыкает дно, образуя полое отверстие.

4. Фланец. Фланец выполнен плоским и параллельным.

5. Галтовка. Микрозаусенцы исключены.

6. Покрытие или лакирование – наносится согласно указаниям.

7. Окончательная проверка – 100% оптическая сортировка. Образец AQL проверен вручную.

Время выполнения образца: стандартное 5–7 дней; нестандартная оснастка: 15–20 дней.

Наш процесс контроля качества

Мы следуем многоуровневой системе контроля каждой партии латунных полых заклепок – от входящего материала до готового продукта.

Входной контроль материалов: трубы или листы проверяются на предмет размеров и состава материала. Спектрометр проверяет латунь марки C2680. Любой материал, выходящий за рамки спецификации, отвергается.

Установка и первоначальный осмотр. При установке инструментов первые 10 заклепок проверяются под увеличением на наличие поверхностных дефектов. Каждый размер – внутренний диаметр, внешний фланец, длина цилиндра и толщина фланца – измеряется оптическим компаратором. Партия не может быть продолжена, если все размеры не соответствуют чертежу.

Мониторинг в процессе производства. Во время массового производства операторы выдергивают 5 заклепок на каждые 500 штук. Критические размеры проверяются цифровым штангенциркулем. Любое отклонение за пределы допуска вызывает немедленную остановку пресса и регулировку инструмента.

Проверка клинча — каждые 2000 деталей мы устанавливаем 3 заклепки в образец вашего фактического материала. Прокатанный клинч проверяется на симметричность, герметичность и отсутствие трещин.

Проверка покрытия/лака – толщина проверяется с помощью XRF (если применимо).

Окончательный выходной контроль: каждая заклепка проходит через оптический сортировочный станок с высокоскоростными камерами. Отклонения автоматически удаляются. После сортировки случайная выборка AQL (уровень II, 1.0) проверяется вручную.

Все записи проверок хранятся в течение пяти лет и прилагаются к каждой поставке.

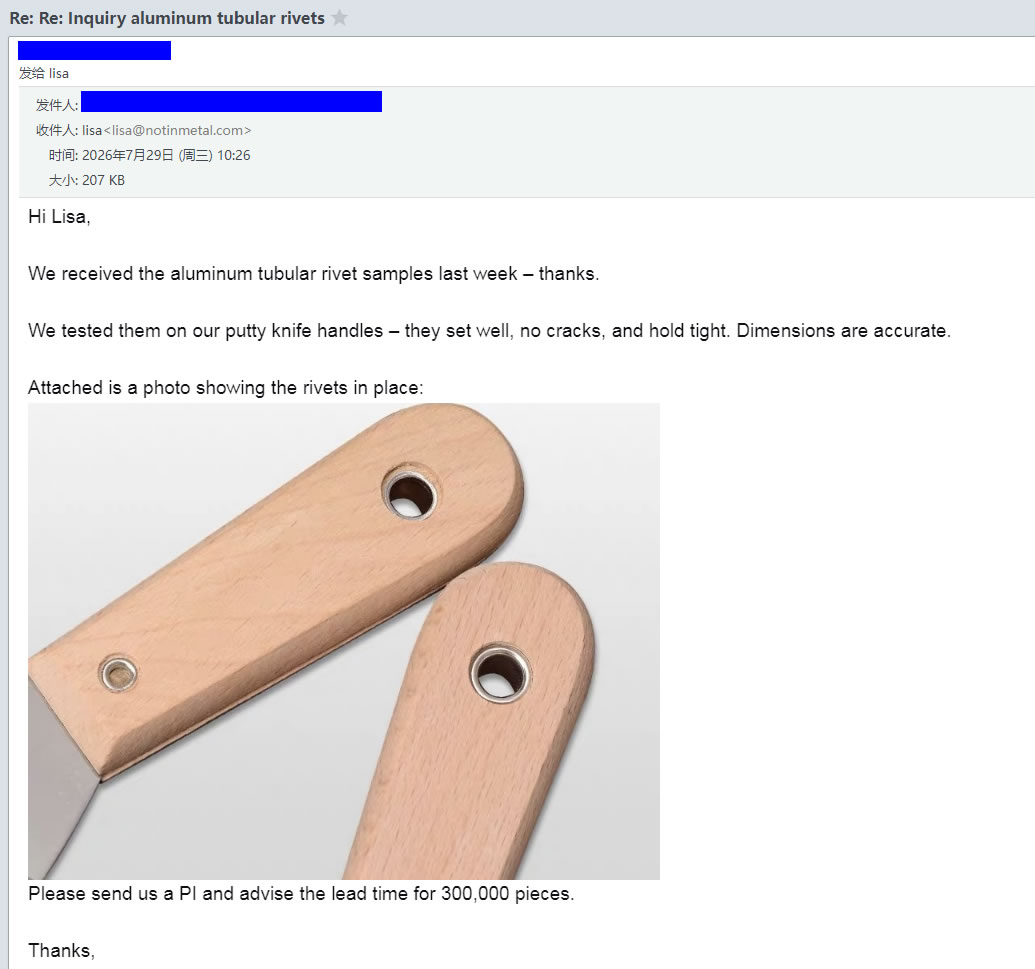

Что говорят наши клиенты – реальная обратная связь

Мы позволяем нашим клиентам говорить за нас. На изображениях выше показаны реальные отзывы производителей, которые использовали наши латунные полые заклепки – от упаковочных компаний до производителей кожаных изделий и производителей электрооборудования.

Мы ведем полную отслеживаемость и документацию по качеству для каждой партии:

Сертификаты материалов – сертификаты заводских испытаний, соответствующие оригинальному рулону.

Отчеты о проверке размеров – фактические измерения из каждой партии

Проверка покрытия/лака – толщина и качество документированы.

Сертификат соответствия – подписан, отслеживается партия

Три вопроса, на которые мы часто отвечаем

Вопрос: «Какой производственный процесс мне выбрать – резку труб или глубокую вытяжку?»

О: Выбор зависит от вашего приложения. Резка труб + головка идеально подходит для труб большего диаметра, с более толстыми стенками и более быстрыми сроками изготовления оснастки. Глубокая вытяжка из листа лучше подходит для более тонких стенок, более жестких допусков и требований к бесшовному отверстию. Если вы не уверены, пришлите нам свой рисунок. Мы рассмотрим вашу заявку и порекомендуем оптимальный метод – бесплатно. Для упаковки из жести, представленной выше, использовалась глубокая вытяжка, поскольку заказчику требовались тонкие стенки и чистое, бесшовное отверстие.

Вопрос: «В чем разница между латунными полыми заклепками и латунными трубчатыми заклепками?»

Ответ: Это различие может сбить с толку. Как правило, латунные полые заклепки изготавливаются глубокой вытяжкой из листового металла и представляют собой цельную конструкцию с гладким внутренним отверстием. Латунные трубчатые заклепки вырезаются из заготовки трубы и имеют головку — они могут иметь шов (если трубка сварена) и кажутся более прочными. Однако некоторые производители используют эти термины как взаимозаменяемые. В Nuote Metals мы определяем полые заклепки как вытянутые из листа, а трубчатые заклепки как вырезанные из заготовки трубы. Оба доступны. Расскажите нам о своем применении, и мы порекомендуем подходящий продукт.

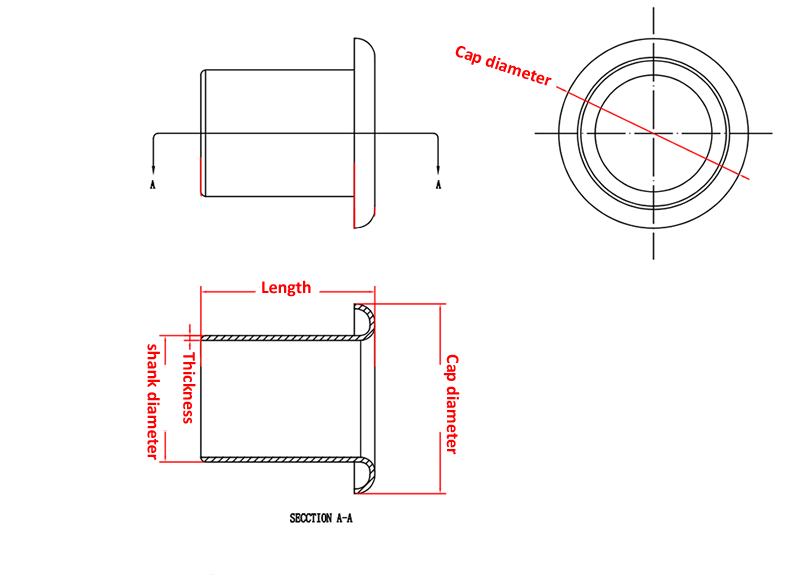

Вопрос: «Как выбрать правильную длину ствола для полой латунной заклепки?»

О: Выберите длину ствола примерно на 1,0–1,5 мм больше, чем общая толщина стопки материала. Например, если вы армируете жесть толщиной 2,5 мм, выберите длину ствола 3,5–4,0 мм. Эта дополнительная длина обеспечивает достаточно материала, чтобы ствол мог выкатиться наружу и образовать надежный зажим. Слишком короткий клинч будет слабым. Слишком длинный ствол может помяться. Отправьте нам толщину стопки материала, и мы порекомендуем точную длину.
