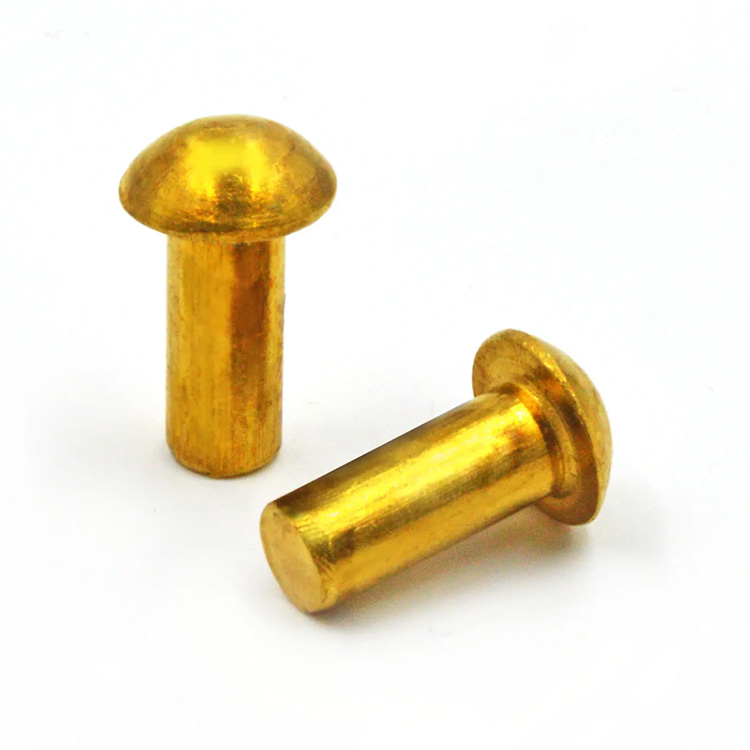

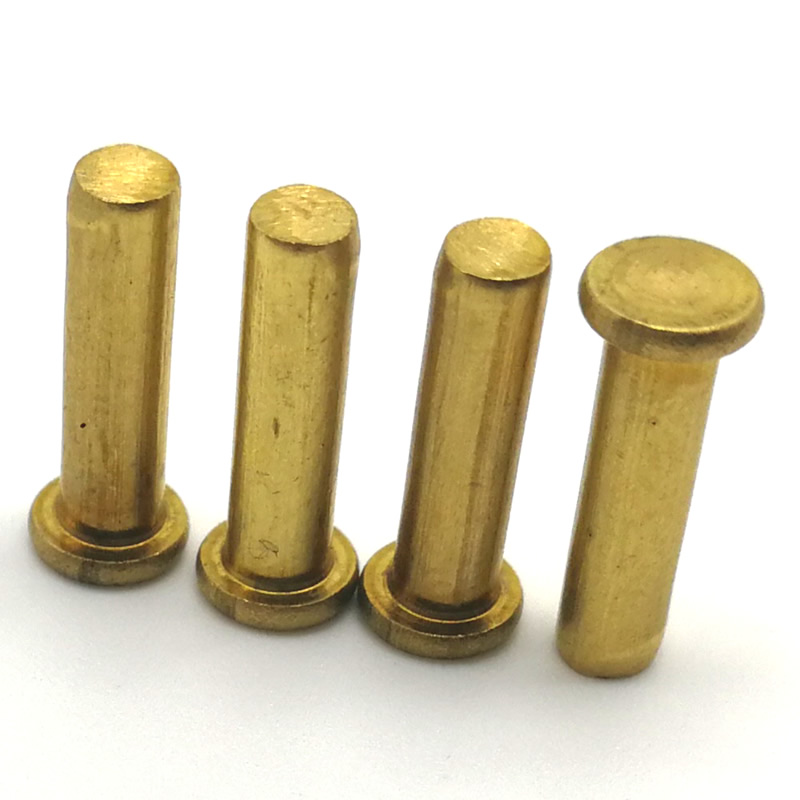

Латунные твердые заклепки

Сплошная заклепка — это оригинальный постоянный крепеж: ни резьбы, ни движущихся частей, только цельный кусок металла, который после установки остается на месте на протяжении всего срока службы узла. Цельные латунные заклепки воплощают классический дизайн и добавляют преимущества латуни: отличную электропроводность, естественную устойчивость к коррозии и внешний вид теплого золота, которое изящно стареет.

Nuote Metals изготавливает латунные цельные заклепки с холодными головками из латунных сплавов C2600 и C2680. В отличие от полупустых заклепок, сплошные заклепки не имеют полости — они полностью полагаются на деформацию всего хвостовика для формирования клинча. Это делает их более прочными и надежными для постоянных, несущих нагрузку соединений, где разборка никогда не требуется.

Что такое латунные цельные заклепки?

Латунные цельные заклепки представляют собой цельные крепежные детали с предварительно отформованной головкой на одном конце и цельным стержнем на другом. Во время установки гладкий конец высаживается (деформируется) с помощью заклепочного пистолета или пресса, образуя вторую головку, которая постоянно фиксирует узел.

Они выполняют три основные функции:

• Постоянное соединение – после установки их нельзя снять, не разрушив заклепку.
• Электропроводность. Латунь обеспечивает надежную передачу тока в электронных приложениях.
• Эстетичная отделка – теплый золотой цвет придает ценность видимым узлам.

Поскольку латунные заклепки цельные (не полые), они обеспечивают максимальную прочность на сдвиг и растяжение. Они являются предпочтительным выбором для конструктивных соединений, в средах с высокой вибрацией и там, где полая заклепка не обеспечивает достаточной прочности.

Почему стоит выбирать латунь для твердых заклепок?

Латунь — это сплав меди и цинка, обладающий уникальным сочетанием свойств, которые делают ее идеальной для изготовления цельных заклепок:

Мы предлагаем латунные цельные заклепки из двух основных сплавов:

Технические характеристики – материалы, размеры и типы головок

Свойства материала

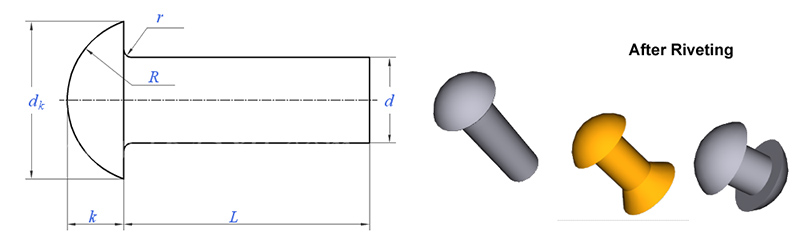

Стандартные размеры – круглая головка

Допуски: диаметр хвостовика ±0,05 мм, диаметр головки ±0,15 мм, общая длина ±0,15 мм. Нестандартные размеры доступны по запросу.

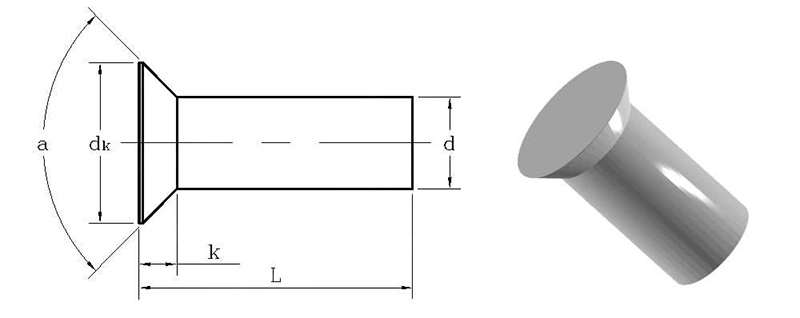

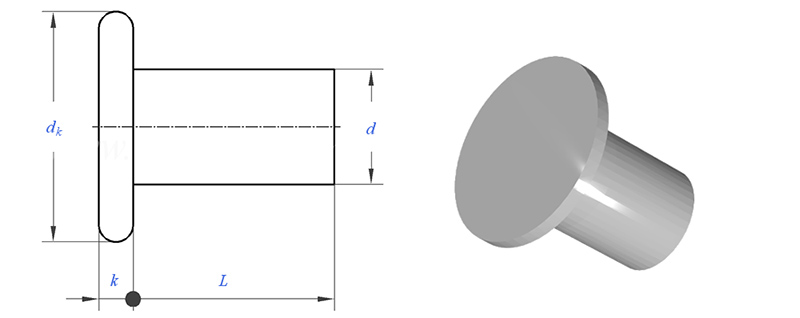

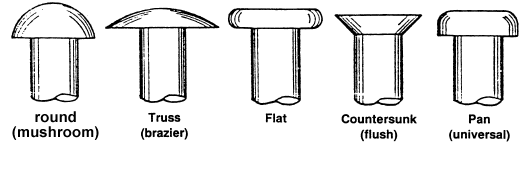

Доступные стили головок

Отделка поверхности

Посмотрите, как мы делаем латунные цельные заклепки

Наши прессы с холодной высадкой формируют латунные цельные заклепки из проволоки в единой непрерывной последовательности — волочение, резка, вырубка и обрезка. На видео показан процесс от подачи проволоки до окончательного извлечения заклепки.

Один реальный пример клиента – распределительная шина

Это одно из многих применений цельных латунных заклепок. Мы включаем его, чтобы показать реальное производственное использование, а не для того, чтобы предложить ограничение.

Производителю электрораспределительного оборудования требовался надежный крепеж с высокой проводимостью для соединения медных шин в распределительных щитах. Заклепки должны были выдерживать ток до 200 А без перегрева, противостоять коррозии в промышленных условиях и обеспечивать постоянное механическое соединение, которое не ослаблялось бы под воздействием вибрации.

Компания Nuote Metals поставила цельные латунные заклепки C26000 – хвостовик 5 мм, круглая головка 9 мм, общая длина 15 мм, покрытие натуральным лаком. Прочная конструкция обеспечивала максимальную токовую нагрузку. Латунный сплав обеспечивает проводимость IACS 28%. Лакированная отделка предотвращает потускнение поверхности панели.

Заказчик протестировал 500 заклепок на 100 панелях. После 5000 термических циклов (от –20°C до 80°C) и испытаний на вибрацию не было обнаружено ослабления или увеличения сопротивления. Латунные цельные заклепки теперь заказывают партиями по 20 000–50 000 штук.

Что говорят наши клиенты – реальная обратная связь

Где используются латунные цельные заклепки

• Электрика и электроника – шинные соединения, клеммы заземления, распределительные устройства, соединения аккумуляторов.
• Автомобильная промышленность — Тормозные накладки, накладки сцепления, стартер в сборе.
• Аэрокосмическая промышленность – внутренняя отделка, ненесущее крепление.
• Изделия из кожи – усиление отверстий для ремня, фурнитура для сумок, шорно-седельные изделия.
• Ювелирные и декоративные изделия – Постоянные соединения, декоративные акценты.
• Промышленное оборудование – Крепление паспортной таблички, установка ограждения

Почему твердые заклепки? – Быстрое сравнение

Для постоянных соединений, требующих проводимости и виброустойчивости, латунные цельные заклепки часто превосходят альтернативы. У них нет ниток, которые нужно содрать, нет клея, подверженного старению, и нет тепловых деформаций.

Как мы предотвращаем проблемы – 3 критические проверки

Заклепка из латуни, вышедшая из строя в полевых условиях, может означать короткое замыкание или незакрепленную панель. Вот три ключевых режима отказа, на которые мы обращаем внимание:

• Растрескивание головки во время настройки. Мы используем полированные твердосплавные матрицы и заменяем их после 500 000 ходов. C2680 (более сложный) работает медленнее, чем C2600.
• Непостоянный диаметр хвостовика. Каждая катушка проверяется лазерным микрометром (±0,02 мм). Мы отвергаем катушки, которые находятся в пределах «стандартного» допуска, но выходят за рамки наших внутренних спецификаций.
• Плохое формирование головки. Мы никогда не угадываем длину ствола. Мы запрашиваем толщину стопки вашего материала и рекомендуем точную длину. Перед отправкой каждая партия тестируется на вашем материале.

Как определить цельные латунные заклепки – за 4 шага

• Диаметр хвостовика – Измерьте размер отверстия. Хвостовик должен быть на 0,05–0,10 мм меньше отверстия.
• Общая длина – толщина стопки материала + 1,5× диаметр хвостовика (для высаженной головки).
• Форма и отделка головки – круглая/плоская/потайная/овальная/грибовидная; никель/олово/серебро/антик/натуральный.
• Количество – Образцы: 20–50 шт. бесплатно. Пробная партия: 10 000 шт. Производство: 20 000+ шт.

Ваш заказ – что внутри коробки

• Заклепки в запечатанных пакетах – маркированы номером детали, номером партии и количеством.
• Отчет о проверке размеров – 10 заклепок, измеренных из партии
• Сертификат материала – Сертификат заводских испытаний используемой катушки.
• Сертификат покрытия – если применимо
• Сертификат соответствия – подписан менеджером по обеспечению качества, отслеживается партия

Nuote Metals сертифицирована по стандарту ISO 9001:2015. Декларации RoHS и REACH предоставляются по запросу.

Как мы работаем – Практическая информация

• Образцы — 20–50 бесплатных штук стандартных размеров (доставка оплачивается клиентом).
• Пробный заказ – для первой проверки рекомендуется 10 000 штук.
• MOQ – 20 000 штук (стандартные размеры), 10 000 штук (по индивидуальному заказу).
• Срок выполнения (на складе) – 5–7 рабочих дней.
• Срок выполнения (индивидуальный) – 12–15 рабочих дней.
• Стоимость инструмента – отсутствует для стандартных головок (круглая/плоская/потайная, хвостовик 0,8–8 мм).

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между латунной сплошной заклепкой и полупустой латунной заклепкой?

Ответ: Цельная заклепка не имеет полости — при установке деформируется весь стержень, что придает ему максимальную прочность на сдвиг и растяжение. Полуполая заклепка имеет неглубокую полость на хвостовой части, что снижает усилие установки примерно на 70 %, но обеспечивает немного меньшую прочность. Выбирайте твердый материал для несущих соединений, электрических соединений и несъемных узлов. Выбирайте полупустоту для крупносерийного производства, где скорость установки имеет решающее значение, а нагрузки умеренные.

В2: Можно ли использовать латунные цельные заклепки для электрических соединений и пайки?

А: Да. Латунь обеспечивает проводимость ~28% IACS (C26000), подходит для соединений шин, клемм заземления и распределительных устройств. Для пайки мы рекомендуем цельные заклепки из луженой латуни — оловянное покрытие обеспечивает отличную паяемость. Для более высокой проводимости также доступны медные заклепки.

В3: Какова максимальная длина латунных заклепок?

A: Стандартная длина варьируется от 2 мм до 35 мм. Для хвостовиков диаметром 3 мм и более мы можем изготовить нестандартную длину до 50 мм. Однако, поскольку длина превышает 6 диаметров хвостовика, настройка становится более сложной. Свяжитесь с нами и сообщите ваши конкретные требования для проверки осуществимости.

Запросить цену

Чтобы получить твердое предложение на латунные цельные заклепки, пожалуйста, предоставьте:

• Диаметр хвостовика (мм) – от 0,8мм до 8мм.
• Общая длина (мм)
• Форма головки (круглая/плоская/потайная/овальная/грибообразная)
• Отделка (натуральный лак/никель/жесть/серебро/антик)
• Расчетное годовое количество

Вы также можете прикрепить чертеж, фотографию текущей заклепки или образец детали. Мы ответим в течение 24 часов и сообщим стоимость оснастки (если таковая имеется), цену за штуку, время выполнения заказа и условия предоставления бесплатных образцов.

Отправьте свой запрос предложения в Nuote Metals сегодня. Никакого давления, никаких обязательств – только четкое, конкурентное предложение.
