Застежка с широкой головкой, позволяющая отказаться от шайб

При креплении мягких медных листов, тонких панелей или декоративных медных элементов стандартная головка заклепки часто создает проблемы. Слишком маленький, и он прорвется. Слишком высокий, и он застревает. Добавьте отдельную шайбу, и вы получите дополнительную деталь, дополнительную обработку и потенциальную точку коррозии между разнородными металлами.

Медные заклепки с грибовидной головкой от Nuote Metals решают все три проблемы одновременно. Головка гриба исключительно широкая — в 2,0–2,5 раза больше диаметра ножки, — но невысокая по высоте. Она распределяет силу зажима по большой площади, точно так же, как встроенная шайба, сохраняя при этом относительно низкий профиль. В случае с медью это означает, что вы можете крепить тонкие листы без углублений, устранять незакрепленные шайбы и сохранять естественную красоту меди.

Чем отличается головка гриба?

Грибовидная головка — самая широкая из всех распространенных головок заклепок. Его название происходит от широкой, слегка куполообразной шляпки с закругленным краем, напоминающим гриб.

Ключевая геометрия:

• Диаметр головки:От 2,0× до 2,5× диаметра хвостовика (круглая головка составляет всего 1,6×)
• Высота головы:От 0,4× до 0,5× диаметра хвостовика (меньше, чем у круглой головки при 0,7×)
• Нижняя сторона:Плоский с большим радиусом скругления на стыке головки и хвостовика.
• Край:Закругленный, а не острый — снижает концентрацию напряжений в мягкой меди.

Почему это важно для меди:

Медь мягкая (предел текучести 70–100 МПа). Узкая головка концентрирует силу и деформирует лист. Грибовидная головка распространяет ту же силу на гораздо большее медное кольцо, сохраняя лист плоским и герметичным. Во многих случаях грибовидная головка делает ненужной отдельную плоскую шайбу, что экономит время сборки и исключает потенциальное гальваническое несоответствие.

Грибовидная головка против круглой головки + шайба – прямое сравнение

Многие клиенты в настоящее время используют медную заклепку с круглой головкой и отдельной медной или латунной шайбой. Вот как сравнивается голова гриба.

Когда все же следует использовать стиральную машину:Если вам требуется водонепроницаемое уплотнение (например, неопреновая шайба для кровли), грибовидная головка сама по себе не сможет заменить эту функцию. Но только для механического распределения нагрузки грибовидная головка является прямой заменой.

Технические характеристики – медные заклепки с грибовидной головкой

Изготовлено в соответствии с эквивалентами DIN 674 (сплошной) и DIN 675 (полутрубчатый). Возможен индивидуальный диаметр головки.

Марки материала:

C11000 (ЕТП):99,9% меди, 0,04% кислорода. Общее кровельное, морское и декоративное использование.

C10200 (ОФХК):99,99% меди, бескислородный. Критическая электроника и криогенные приложения.

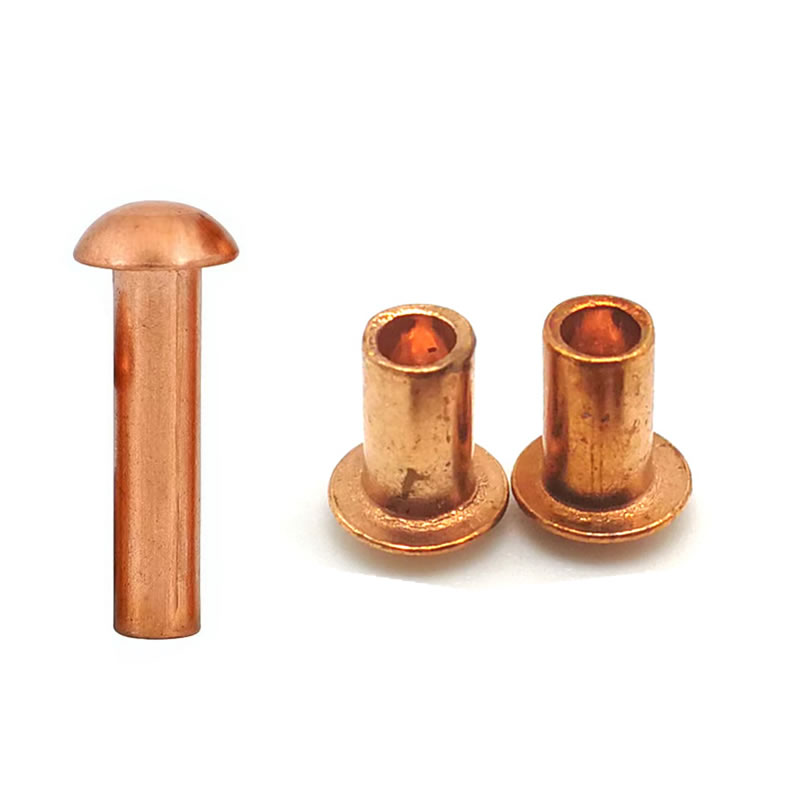

Сплошные и полутрубчатые – для медных заклепок с широкой головкой

Ключевая информация о меди:Большой диаметр грибовидной головки означает, что она более чувствительна к установочной силе, чем головки меньшего размера. Слишком большая сила может сплющить купол или деформировать широкий край. Полутрубчатые заклепки с грибовидной головкой уменьшают усилие установки почти вдвое, что делает их более безопасным выбором для медных листов толщиной менее 3 мм. Для более толстой меди или максимальной прочности на сдвиг выбирайте твердый материал и используйте калиброванный пресс.

Отделка поверхности – сохранение естественной привлекательности меди

Медные заклепки с грибовидной головкой часто можно увидеть на готовых поверхностях — крышах, фасадах, корпусах лодок — поэтому выбор отделки имеет значение.

Доступные варианты отделки:

• Полированная – зеркальная медь для декоративных панелей.
• Натуральная патина – состаренная зелено-коричневая для морской и архитектурной реставрации.
• Лакированное – прозрачное покрытие для сохранения блеска меди в помещении.
• Луженый – серебристо-белый, пригоден для пайки, снижает гальванический потенциал.
• Никелированный – серебристо-серый, износостойкий.

Наша рекомендация:Для наружной медной кровли или корпусов морских судов выбирайте натуральную или полированную медь без покрытия. Патина меди защищает заклепку и сливается с окружающей медью. Для внутренних декоративных панелей, где требуется сохранить яркость, выбирайте лаковые. Для пластин электрического заземления, где образование оксидов является проблемой, выбирайте луженые.

Nuote Metals – опыт производства головок медного гриба

Nuote Metals уже более 20 лет специализируется на производстве медных крепежных изделий на нашем заводе в Китае, сертифицированном по стандарту ISO 9001:2015. Мы экспортируем продукцию в более чем 50 стран, обслуживая подрядчиков по кровельным работам, судостроителей и специалистов по металлу.

Почему наши медные заклепки с грибовидной головкой работают лучше:

1. Инструмент с широкой головкой, предназначенный для потока меди.

Для формирования головки диаметром 2,5×d из мягкой меди без растрескивания требуется нечто большее, чем стандартная матрица. Мы используем многоступенчатую прогрессивную формовку — от трех до пяти ходов — чтобы медь постепенно перетекала в форму широкой головки. Наши штампы полируются для удаления микроцарапин, которые становятся причиной появления трещин.

2. Контролируемый радиус скругления

Место соединения широкой головки и хвостовика является местом наибольшей нагрузки. Мы поддерживаем минимальный радиус скругления 0,5×d и проверяем его с помощью оптического измерения при 10-кратном увеличении. Острый радиус треснет; наш не будет.

3. Тестирование на реальных материалах

Мы тестируем наши медные заклепки с грибовидной головкой на реальном медном листе, а не на стандартных купонах, чтобы проверить сопротивление прорыву и деформацию головки. Клиентам, имеющим медь определенной толщины, мы предоставляем опытную партию образцов с отчетом об установке.

4. Полная отслеживаемость

Каждая поставка включает сертификаты материалов ASTM B152 и отчеты о проводимости. Мы открыто делимся данными проверок, поскольку характеристики широкой головки зависят от геометрии, которую невозможно увидеть невооруженным глазом.

Именно этот инжиниринг прикладного уровня является причиной того, что кровельные компании, судостроители и архитектурные производители выбирают Nuote Metals в качестве медных заклепок с грибовидной головкой.

Часто задаваемые вопросы

Вопрос 1: Может ли заклепка с медной грибовидной головкой действительно заменить круглую головку и шайбу?

О: В большинстве механических применений да. Грибовидная головка диаметром 2,0–2,5× обеспечивает площадь опоры, эквивалентную стандартной плоской шайбе. Это исключает необходимость использования отдельной шайбы, этапа обработки и щели между шайбой и листом, где может начаться коррозия. Однако, если ваша шайба выполняет герметизирующую функцию (например, неопреновая шайба для водонепроницаемой кровли), грибовидная головка сама по себе не сможет ее заменить. Это прямая замена только для распределения нагрузки. Nuote Metals может посоветовать вам, исходя из вашей конкретной конструкции соединения и необходимости уплотнения.

В2: Будет ли широкая грибовидная головка деформировать тонкий медный лист во время установки?

О: Нет, если вы используете правильное установочное усилие и полутрубчатый корпус. Широкая головка фактически снижает риск образования ямочек, поскольку распределяет силу зажима на большую площадь. Реальный риск заключается в чрезмерной настройке: применение слишком большого усилия приведет к сплющиванию купола и может деформировать тонкую медь вокруг края головки. Для медных листов толщиной менее 2 мм мы рекомендуем полутрубчатые заклепки с грибовидной головкой и калиброванный пресс, настроенный на 50–60 % усилия, применяемого для стали. Мы также поставляем плоскую наковальню, которая соответствует диаметру головки или превышает ее — это предотвращает коробление головки. Благодаря этому контролю тонкая медь остается плоской, а соединение остается герметичным.

В3: Подходят ли медные заклепки с грибовидной головкой для морских корпусов и судостроения?

Ответ: Да, заклепки с медной грибовидной головкой являются традиционным выбором для строительства деревянных лодок и до сих пор используются для медной обшивки, настила и отделки. Широкая головка надежно удерживает медную оболочку, не разрывая мягкую медь. Естественная патина защищает от коррозии в морской воде. Низкий профиль, напоминающий заподлицо, уменьшает сопротивление и зацепление. Для морского использования мы рекомендуем цельные медные заклепки с грибовидной головкой с натуральной или полированной отделкой — без покрытия, которое может привести к гальваническим различиям с бронзовыми или латунными фитингами. Nuote Metals поставляет эти заклепки судостроителям по всей Европе и Северной Америке. Для тонкой медной оболочки можно предпочесть полутрубчатую, чтобы избежать чрезмерного сжатия меди.
