Медные заклепки с цилиндрической головкой – широкая площадь контакта без высоты круглой головки

Тонкие медные листы неумолимы. Приложите слишком большую точечную нагрузку, и на материале появятся ямочки. Используйте слишком маленькую головку, и отверстие удлинится под действием вибрации. Используйте слишком высокую головку, и она зацепится за проводку или не будет сидеть заподлицо в тесном корпусе.

Медные заклепки с цилиндрической головкойот Nuote Metals решает эту трехстороннюю проблему. Головка сковороды шире круглой (1,8×–2,0× диаметр хвостовика), но меньше по высоте (0,5×–0,6×). Такая геометрия распределяет силу зажима по более широкому медному кольцу, уменьшая напряжение на краю отверстия, сохраняя при этом низкий профиль для плотных сборок.

Это не универсальная заклепка. Это застежка, разработанная специально для мягких, тонких и проводящих материалов.

Почему геометрия панорамирующей головки лучше работает с тонкой медью

Низкий предел текучести меди (70–100 МПа) означает, что она легко деформируется. Стандартная круглая головка концентрирует силу непосредственно под куполом, что позволяет сжимать тонкий лист до толщины 0,5 мм. Плоская головка имеет меньшую опорную поверхность, поэтому та же сила создает более высокое давление на кромке отверстия.

Панорамирующая головка меняет распределение:

Для заклепки диаметром 4 мм из медного листа толщиной 1 мм цилиндрическая головка контактирует примерно на 60% большей площади поверхности, чем плоская головка. Этой разницы часто бывает достаточно, чтобы полностью устранить ямочки без добавления отдельной шайбы.

Технические характеристики

Изготовлено по размерам DIN 603 и ISO 1051. Для работы с тонкими калибрами доступны головки нестандартного диаметра.

Марки материала:

C11000 (ЕТП):99,9% меди, 0,04% кислорода. Общее электротехническое, декоративное и тонколистовое использование.

C10200 (ОФХК):99,99% меди, бескислородный. Критическая электроника и криогенные приложения.

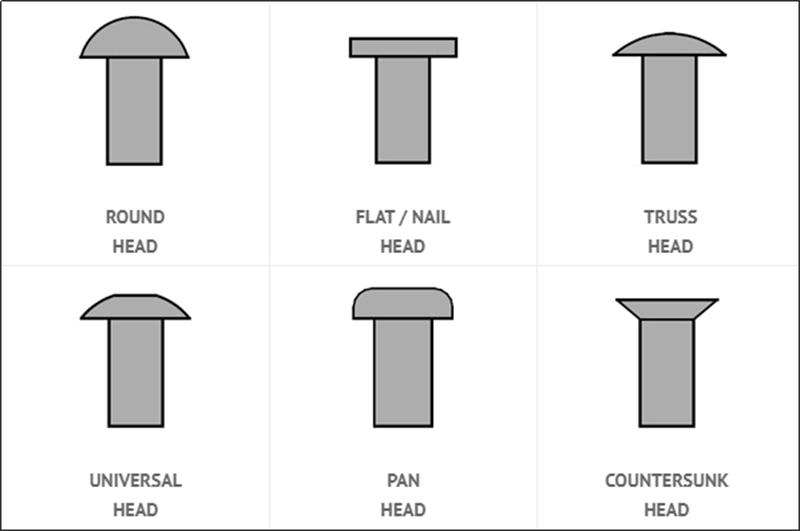

Когда лучше выбирать панорамную головку: плоскую или круглую – только для меди

Это не общее сравнение голов. Это зависит от мягкости и проводимости меди.

Выберите панорамную головкупри креплении медных листов толщиной менее 2 мм, когда нужен низкий профиль, но не терпит ямочек, или когда соединение требует умеренной виброустойчивости без высоты круглой головки.

Выберите плоскую головкукогда поверхность должна быть почти заподлицо, а медь достаточно толстая (≥2 мм), чтобы противостоять деформации без широкого кольца подшипника.

Выберите круглую головукогда соединение подвергается постоянной вибрации или ударам (двигатели, генераторы, судовые двигатели) и более высокий купол является приемлемым.

Распространенная ошибка:Используйте плоскую головку для меди толщиной 0,8 мм, потому что она выглядит низкопрофильной. Небольшая опорная поверхность часто образует ямочки на листе, что со временем ослабляет соединение. Сковорода стоит столько же, но предотвращает эту поломку.

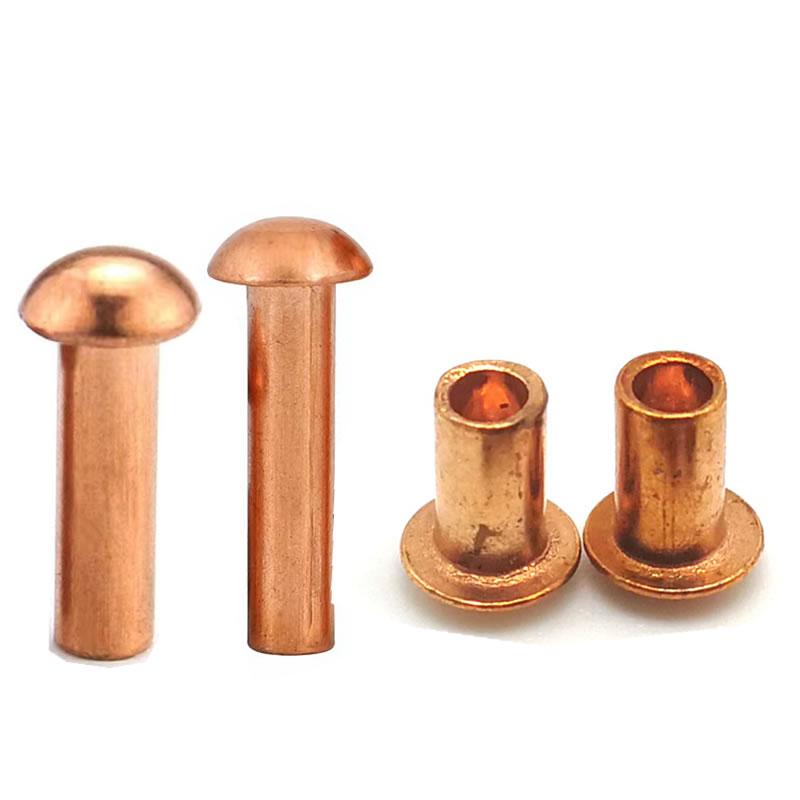

Цельный или полутрубчатый? Ответ, специфичный для меди

Для тонких медных листов сила установки имеет такое же значение, как и форма головки. Полутрубчатые заклепки с плоской головкой требуют на 50–60% меньше усилий, чем цельные, что напрямую снижает риск деформации листа при монтаже.

• Полутрубчатыйявляется лучшим выбором для медных листов толщиной менее 1,5 мм, хрупких электронных корпусов и автоматизированных линий с большим объемом работы. Свернутый наконечник мягко сжимается, не сжимая медь.

• Твердыйпредпочтителен для более толстых медных пластин (≥2 мм), несущих соединений или там, где требуется максимальная прочность на сдвиг.

Компания Nuote Metals может поставлять любую конфигурацию с одинаковой геометрией панорамирующей головки. Для большинства применений с тонкой медью мы рекомендуем полутрубчатые.

Как Nuote Metals поддерживает сборку из тонкой меди

Медные заклепки с цилиндрической головкой выходят из строя по двум причинам: растрескивание во время формовки головки или образование ямочек во время установки. Мы обращаемся к обоим вопросам перед отправкой вашего заказа.

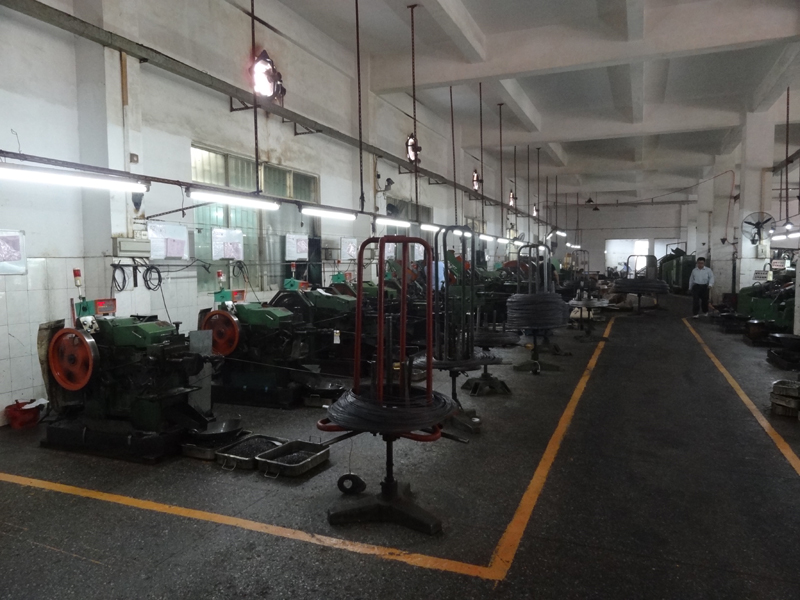

Инструмент, предназначенный для потока меди:

Головки сковороды имеют широкий и неглубокий купол. В меди эта форма склонна к растрескиванию на стыке головки и хвостовика, если радиус скругления слишком острый. Наши штампы имеют минимальный радиус 0,5×d и полируются для удаления микроцарапин. Мы также выполняем многоэтапную формовку — от трех до пяти проходов — чтобы медь текла постепенно, а не заставляла ее за один удар.

Предварительный отбор проб для тонких листов:

Отправьте нам информацию о толщине меди и предполагаемом методе установки. Мы изготовим небольшую партию и протестируем ее на реальном листовом материале, а не на стандартном купоне. Вы получите отчет о настройке с рекомендуемым усилием, типом упора и фотографиями установленной головки. Это исключает метод проб и ошибок на вашей линии.

Оптический контроль при 10-кратном увеличении:

Каждая партия проверяется на диаметр головки, высоту и концентричность. На полированной медной поверхности заметна разница в высоте головки на 0,05 мм — мы отбраковываем ее до того, как она дойдет до вас.

Собственная отделка:

Луженое, посеребренное, никелированное, полированное или лакированное. Для тонких медных декоративных панелей мы можем подобрать отделку поверхности под вашу поверхность, чтобы минимизировать визуальный контраст.

Прослеживаемость:

Сертификаты ASTM B152 и отчеты о проводимости сопровождают каждую поставку. Мы открыто делимся данными проверок, поскольку производительность панорамирующей головки зависит от геометрии, которую невозможно увидеть невооруженным глазом.

Именно эта поддержка на уровне приложения является причиной того, что заказчики из электроники, систем отопления, вентиляции и кондиционирования воздуха и архитектуры выбирают Nuote Metals в качестве медных заклепок с цилиндрической головкой.

Часто задаваемые вопросы

В1: Можно ли использовать медные заклепки с цилиндрической головкой на медных листах толщиной менее 1 мм, не вызывая при этом ямочек?

Ответ: Да, при условии, что вы используете правильное установочное усилие и полутрубчатый корпус. Широкая опорная поверхность цилиндрической головки распределяет зажимное давление на большее кольцо, уменьшая нагрузку на тонкий лист. Для меди толщиной менее 1 мм мы рекомендуем: (а) полутрубчатые заклепки, чтобы снизить усилие установки на 50–60 %, (б) плоскую наковальню, соответствующую диаметру головки или превышающую ее, и (в) контролируемое усилие — никогда не используйте стальные заклепки. В Nuote Metals мы можем поставить предсерийную пробную партию и протестировать ее на вашей точной толщине меди, прежде чем вы сделаете полный заказ.

В2: Будут ли медные заклепки с цилиндрической головкой окисляться или тускнеть при использовании в архитектуре на открытом воздухе?

Ответ: Медь естественным образом образует патину под воздействием воздуха и влаги — сначала коричневую, а затем с годами зеленую. Эта патина является защитной и не ослабляет заклепку. Если вы хотите сохранить яркую медную отделку, выберите лакированные заклепки с цилиндрической головкой. Если вы предпочитаете вид состаренной патины, выберите натуральную или полированную без лака. В прибрежных зонах или средах с высоким уровнем загрязнения патина образуется быстрее, но остается стабильной. Nuote Metals поставляет как лаковые, так и натуральные покрытия; мы также можем предоставить луженые или никелированные варианты, если вам нужен контраст серебристого тона с медными панелями.

В3: Подходят ли медные заклепки с цилиндрической головкой для электрического заземления в электронных корпусах?

О: Да, для стационарных корпусов. Заклепки с медной цилиндрической головкой обладают такой же высокой проводимостью, как и другие типы медных головок (≥58 MS/m для C11000). Широкая головка обеспечивает стабильную зону контакта для заземляющих лент или креплений на печатной плате. Однако для корпусов, которые испытывают вибрацию, например, для электроники, установленной на автомобиле, или промышленных шкафов управления рядом с двигателями, вместо этого мы рекомендуем использовать медные заклепки с круглой головкой. Более глубокий купол лучше противостоит ослаблению вибрации. Для статических корпусов отличным выбором является цилиндрическая головка: низкий профиль, широкий контакт и совместимость с луженой или посеребренной отделкой для предотвращения накопления оксидов на границе раздела заземления.
