Медные заклепки с круглой головкой

Медные заклепки с круглой головкой – когда проводимость должна выдерживать вибрацию и удары

Для большинства электрических соединений подойдет заклепка с плоской головкой или потайная головка. Но поместите это соединение на вибрирующий двигатель, на судовую арматуру, подвергающуюся воздействию волн, или на заземляющую ленту железнодорожного вагона — и правила изменятся. Низкопрофильная головка, которая экономила место, теперь становится обузой: меньше материала на хвостовике, меньшее сопротивление выдергиванию, более быстрое расшатывание при ударе.

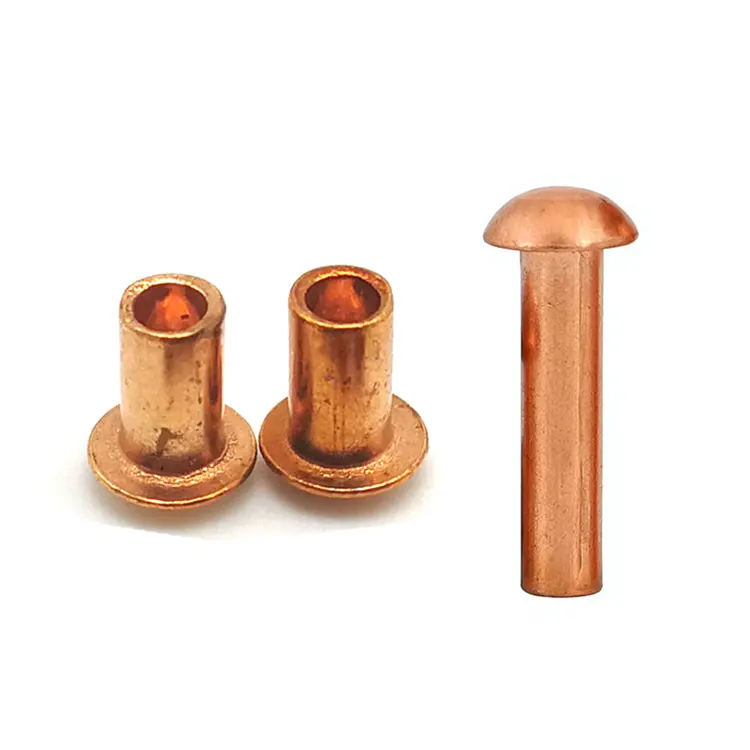

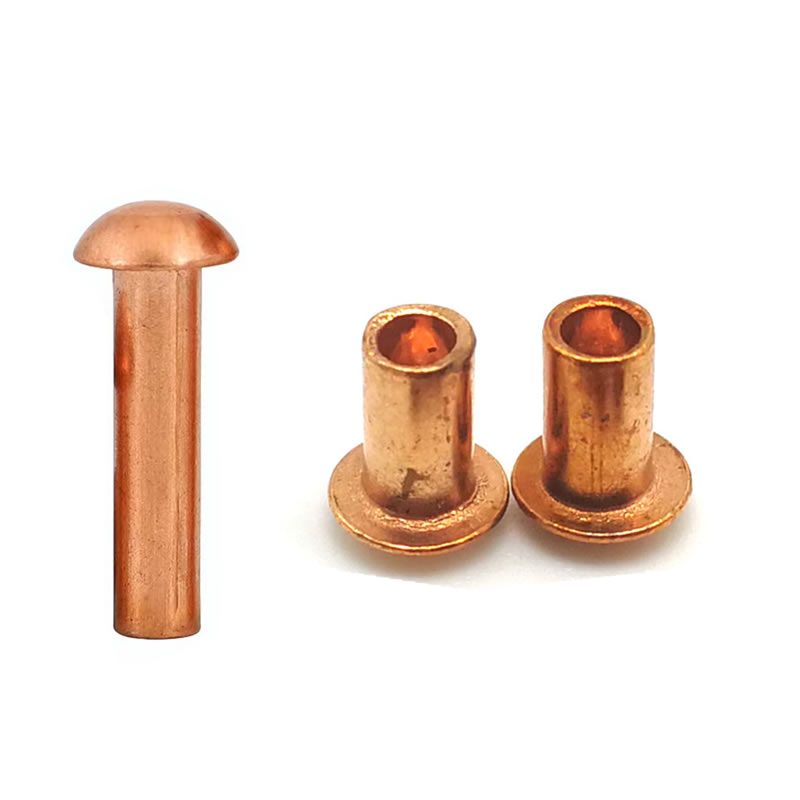

Медные заклепки с круглой головкойрешить это. В Nuote Metals мы сочетаем медь высокой чистоты (C11000 или C10200) с глубокой куполообразной головкой, которая поглощает удары, сопротивляется ослаблению вибрации и сохраняет проводимость с низким сопротивлением в течение десятилетий. Это не универсальная медная заклепка. Это крепеж, разработанный для самых жестких электрических и морских соединений.

Настоящая проблема – рыхлые заземления в оборудовании с высокой вибрацией

Вибрация — тихий убийца электрических соединений. Заземляющий ремень, ослабленный на 0,1 мм, может увеличить сопротивление, выделять тепло и в конечном итоге выйти из строя. Стандартные медные заклепки с плоской головкой полагаются только на силу зажима — при постоянной вибрации эта сила падает.

Медные заклепки с круглой головкойизменить физику:

• Геометрия купола действует как амортизатор– энергия удара распространяется по изогнутой поверхности, а не концентрируется на стыке головки и хвостовика.
• Больше массы материала над хвостовиком– сопротивление выдергиванию на 25–30% выше, чем у аналогов с плоской головкой.

• Тенденция к самоблокировке– при правильной установке куполообразная головка магазина создает механическую блокировку, препятствующую ослаблению.

Данные поля:В ходе испытаний на удар падающим весом наши медные заклепки с круглой головкой поглощают на 35 % больше энергии, чем медные заклепки с плоской головкой того же диаметра. При испытаниях на вибрацию (10–2000 Гц, 10 г) они сохраняют усилие зажима в 3 раза дольше, прежде чем продемонстрировать заметное ослабление.

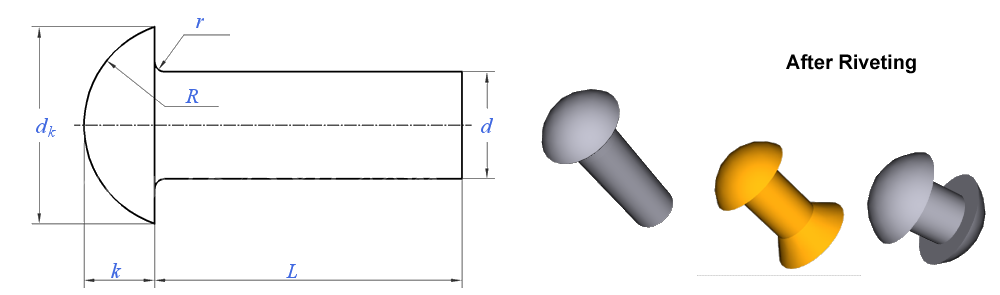

Технические характеристики – Медные заклепки с круглой головкой

Изготовлено в соответствии с эквивалентами DIN 660 (1–8 мм) и DIN 124 (10–36 мм). Доступны нестандартные размеры.

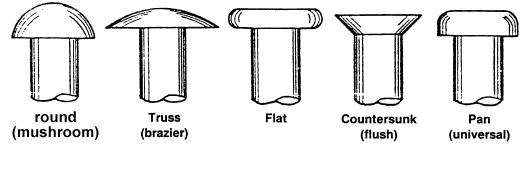

Сравнение с круглой головкой, с плоской головкой и с потайной головкой – только для медных изделий

Это не общее сравнение голов. Это зависит от мягкости и проводимости меди.

Круглая голова:Лучше всего справляется с вибрацией и ударами. Купол поглощает удары и препятствует расшатыванию. Чуть более высокий профиль. Предпочтительно для клемм двигателя, морского оборудования, заземления рельсов.

Плоская голова:Лучше всего подходит для низкопрофильных поверхностей без заусенцев. Никакого зенковки не требуется. Но более низкая ударопрочность — не идеальна для вибрирующих соединений.

Потайной:Лучше всего подходит для заподлицо. Требуется коническое отверстие. Самая тонкая головка = самая низкая ударопрочность. Избегайте использования медных соединений с высокой вибрацией.

Наша рекомендация:Если соединение будет вибрировать, выберите медные заклепки с круглой головкой от Nuote Metals. Утрата небольшого профиля стоит огромного выигрыша в надежности соединения.

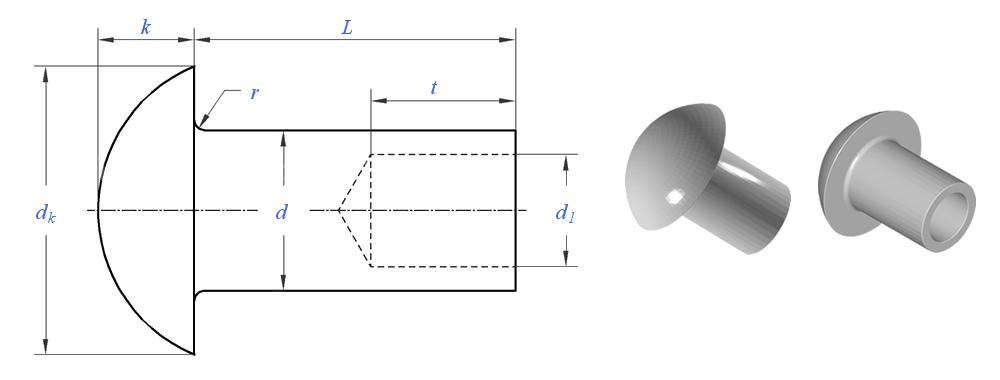

Сплошные и полутрубчатые – для медных соединений, подверженных вибрации

Ключевое понимание:Для максимальной виброустойчивости выбирайте твердые. Полностью заполненный хвостовик создает более прочный механический замок. Полутрубчатые трубы быстрее схватываются, но немного менее устойчивы к длительному расшатыванию.

Как инженеры Nuote Metals разработали медные заклепки с круглой головкой для ударопрочности

Большинство поставщиков медных заклепок просто охлаждают проволоку и отправляют ее. Мы делаем больше, потому что медные заклепки с круглой головкой выходят из строя иначе, чем с плоской головкой.

Формирующая задача:

Медь быстро затвердевает. При формировании глубокого купола материал должен течь, не растрескиваясь в месте соединения головки и хвостовика. В нашем инструменте используются:

Прогрессивная многоступенчатая формовка– три-пять ударов вместо одного, что снижает концентрацию напряжения.

Полированные поверхности матрицы– предотвращает появление микроцарапин, которые становятся местами зарождения трещин.

Контролируемый отжиг— размягчаем проволоку между этапами для восстановления пластичности.

Ударные испытания, которые мы проводим:

Каждая партия медных заклепок с круглой головкой проверяется на:

Воздействие падающего груза– Вес 5 кг от 500 мм, измерение деформации и растрескивания.

Вибрационная усталость– Развертка 10–2000 Гц в течение 8 часов, измерение удержания нагрузки зажима.

Проверка филе голяшки– 20-кратное увеличение для проверки целостности радиуса.

Почему это важно для вас:

Медная заклепка с круглой головкой, которая трескается при ударе, выводит из строя всю цепь заземления. Наш контроль процесса гарантирует, что каждая заклепка поглощает удар, а не передает его на соединение.

Именно эта разработка для конкретного применения является причиной того, что Nuote Metals поставляет медные заклепки с круглой головкой производителям двигателей, морским подрядчикам и компаниям железнодорожной сигнализации в более чем 50 странах.

Установка для виброзависимых соединений

Размер отверстия:от d+0,05 мм до d+0,1 мм. Плотнее стали — медь течет, заполняя отверстие.

Установочная сила:40–60% усилия стальной заклепки. Чрезмерное усилие сглаживает купол и снижает поглощение ударов.

Выбор наковальни:Используйте вогнутую наковальню, соответствующую радиусу купола. Плоская наковальня деформирует голову и создаст концентраторы напряжений.

Формирование руководителя цеха:Для максимальной виброустойчивости сформируйте полную закругленную головку магазина, а не плоскую. Закругленный профиль лучше распределяет нагрузку.

Электрическая подготовка:Очистите все поверхности изопропиловым спиртом. Для соединений более 10 А используйте луженые или посеребренные заклепки, чтобы предотвратить образование оксидов.

Расстояние до края:≥1,5×d от центра отверстия до края материала.

Часто задаваемые вопросы о медных заклепках с круглой головкой

Вопрос 1: Зачем мне выбирать медную заклепку с круглой головкой вместо плоской для электрического заземления?

Ответ: Решение зависит от вибрации и ударов. Если ваше заземляющее соединение неподвижно — например, шина в сухой, устойчивой панели — медная заклепка с плоской головкой подойдет и сэкономит место. Но если сустав испытывает вибрацию (двигатели, генераторы, железнодорожные вагоны, морские двигатели) или удары (воздействие волн, тяжелая техника), лучшим выбором будет круглая головка. Куполообразная головка имеет на 25–30% больше материала по сравнению с хвостовиком, что увеличивает сопротивление выдергиванию. Что еще более важно, куполообразная форма поглощает удар, а не передает его суставу. В наших тестах медные заклепки с круглой головкой выдерживали силу зажима в 3 раза большую, чем плоская головка, при том же профиле вибрации. Компания Nuote Metals рекомендует использовать круглую головку для любого применения заземления, когда оборудование движется или вибрирует.

Вопрос 2: Как мягкость меди влияет на установку заклепок с круглой головкой — может ли головка слишком легко деформироваться?

Ответ: Медь мягче стали, поэтому ее легче деформировать, но на самом деле это преимущество при правильном управлении. Ключом является использование правильного установочного усилия (40–60% от того, что вы бы использовали для стали) и вогнутой наковальни, соответствующей радиусу купола. Если вы переусердствуете, купол сплющится, что уменьшит поглощение ударов и сопротивление выдергиванию. Если вы недостроите, головка магазина не сформируется полностью, и соединение ослабнет. В Nuote Metals мы предоставляем рекомендуемые кривые силы и характеристики упоров при каждом заказе. Мы также предлагаем полутрубчатые медные заклепки с круглой головкой, которые требуют еще меньшего усилия и более щадящие при больших объемах автоматизированных операций.

В3: Можно ли использовать медные заклепки с круглой головкой с алюминиевыми шинами или панелями?

О: Только в сухих помещениях, и даже в этом случае мы рекомендуем соблюдать осторожность. Медь и алюминий гальванически различны. При наличии влаги (даже влажности) при прямом контакте создается гальванический элемент, разъедающий алюминий. При использовании на открытом воздухе, в морских условиях или во влажных условиях не соединяйте медные заклепки непосредственно с алюминием. Если вам необходимо соединить медь и алюминий, рассмотрите возможность: (а) использования биметаллической переходной шайбы, (б) луженых медных заклепок (олово снижает гальванический потенциал) или (в) перехода на алюминиевые заклепки для алюминиевой стороны. Nuote Metals поставляет как медные, так и алюминиевые заклепки — мы можем помочь вам выбрать правильный материал для вашего конкретного соединения и окружающей среды.
