DIN 7340 Заклепки

Nuote Metals — китайский производительЗаклепки DIN 7340, производя варианты формы A (плоская головка) и формы B (круглая головка). Имея более чем 10-летний опыт производства трубчатых заклепок, мы понимаем, какую точность размеров требует этот стандарт. Доступны из углеродистой стали, нержавеющей стали, латуни, меди и алюминия диаметром от 1 до 10 мм. Сертифицирован по стандарту ISO 9001. Доступны бесплатные образцы. Свяжитесь с нами сегодня.

Что такое заклепки DIN 7340?

Это трубчатые (полые) заклепки, изготовленные путем обрезки отрезков металлических трубок с последующим формированием головки на одном конце. В отличие от полых заклепок глубокой вытяжки, которые имеют конический внутренний контур, трубчатые заклепки DIN 7340 имеют цилиндрический внутренний и внешний контур – ключевое различие, которое влияет на то, как они устанавливаются и работают при сборке.

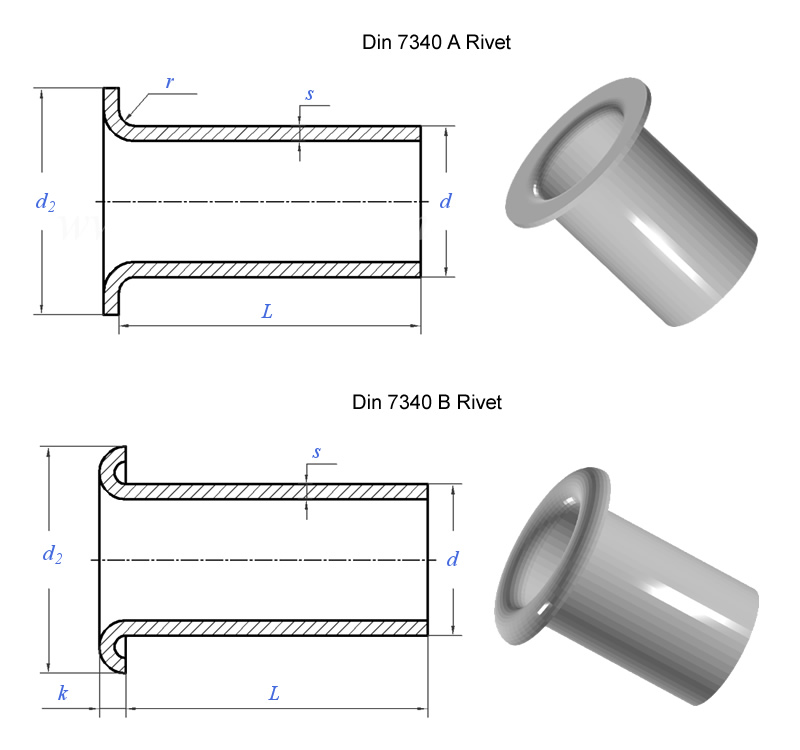

Стандарт, поддерживаемый Немецким комитетом по стандартам крепежа (FMV), определяет размеры, массу и технические условия поставки для двух различных форм головок:

Текущая версияDIN 7340:2011-03,который заменяет издание 1993 года.

Как прочитать обозначение заклепки DIN 7340

Полное обозначение заклепок по стандарту DIN 7340 соответствует определенному формату, который кодирует все важные размеры. Вот пример из стандарта:

РН А 3×0,3×20 DIN 7340 Cu

Такое соглашение об именах гарантирует, что каждая заклепка DIN 7340 полностью соответствует спецификации и соответствует стандарту.

Материалы и отделка для них

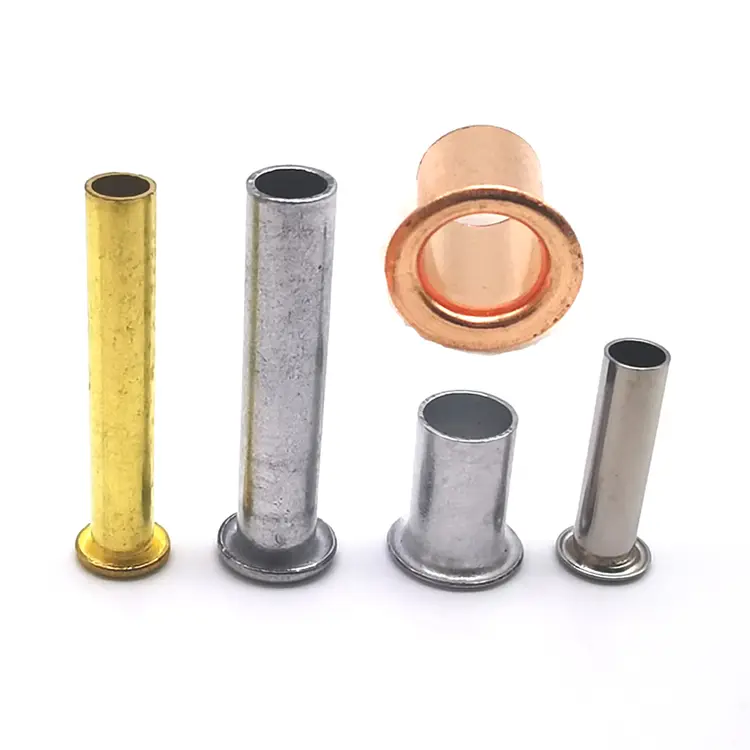

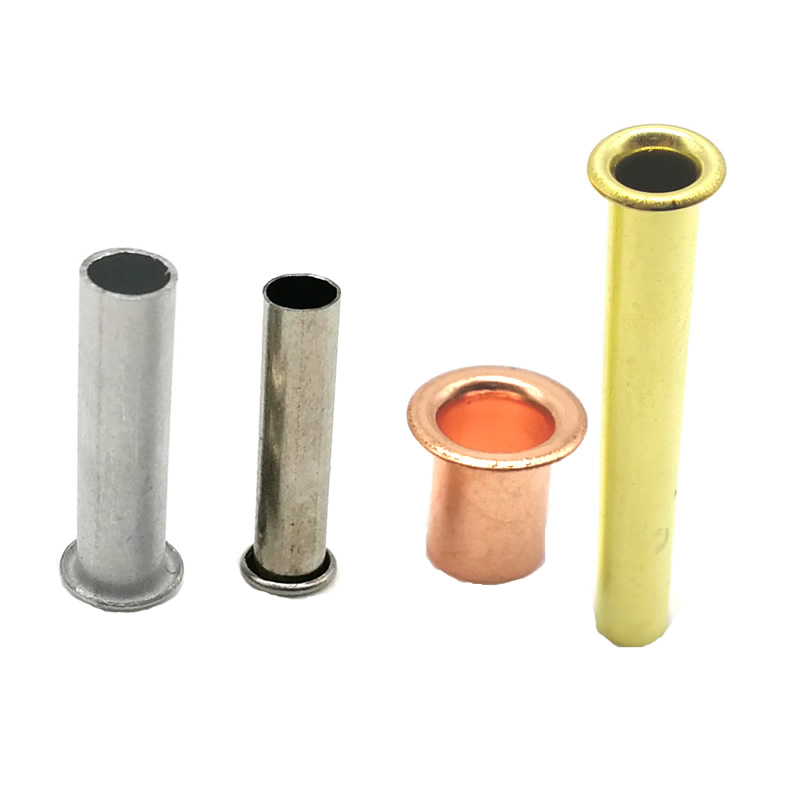

Заклепки DIN 7340 могут быть изготовлены из различных материалов. Nuote Metals предлагает следующие варианты:

Стандартная отделка:Оцинкованные, никелированные, пассивированные, лакированные, античные, однотонные.

DIN 7340 не ограничивает материалы этими вариантами: стандарт охватывает сталь, нержавеющую сталь, медь, латунь и алюминий.

Размерный ряд – что охватывает стандарт DIN 7340

Стандарт распространяется на заклепки DIN 7340 номинальным диаметром от 1 мм до 10 мм. Толщина и длина стенок указаны для каждого применения.

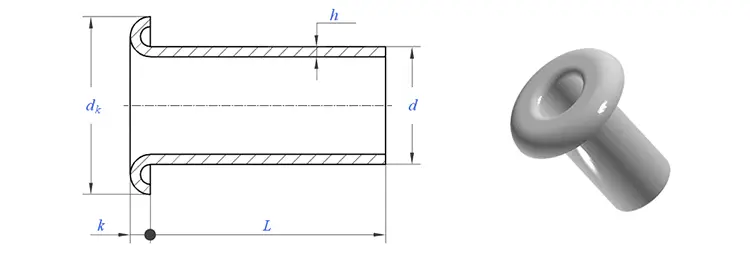

Форма A (плоская головка) – типичные размеры

Форма B (круглая головка) – типичные размеры

Нестандартная длина и толщина стенок доступны по запросу.Nuote Metals может изготовить заклепки DIN 7340 по вашим точным спецификациям.

DIN 7340 и полые заклепки глубокой вытяжки – разница

Это различие имеет значение. Заклепка DIN 7340 вырезается из заготовки трубы, внутренний и внешний контуры цилиндрические. Полая заклепка глубокой вытяжки (часто называемая проушиной) начинается с листового металла и постепенно вытягивается до формы, в результате чего внутренний контур становится коническим.

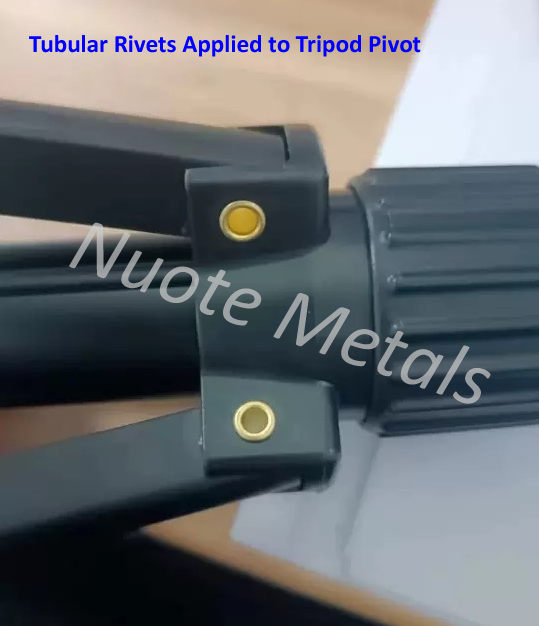

Если для вашего применения требуется одинаковый внутренний диаметр – для проводки, шнуровки или точных шарниров – заклепки DIN 7340 являются правильным выбором.

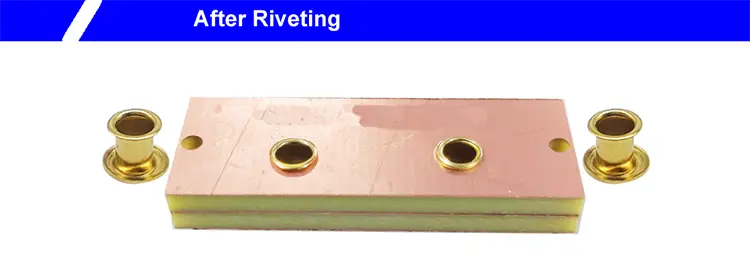

Одно реальное применение — пластиковый монтажный кронштейн для электроники

Производителю бытовой электроники требовалось прикрепить пластиковый кронштейн к металлическому корпусу внутри устройства «умный дом». Пластиковый кронштейн удерживал печатную плату, и его нужно было надежно закрепить, не повреждая пластик и не увеличивая ненужный вес. Для этой сборки команда инженеров использовала заклепки DIN 7340 — форма A (плоская головка), алюминий, диаметр 3 мм, толщина стенки 0,3 мм, длина 6 мм.

Плоская головка имела решающее значение: у кронштейна был ограниченный зазор, а круглая головка мешала бы установке платы. Алюминиевый материал позволил сделать всю сборку легкой, что было важно для портативного устройства. А трубчатая конструкция устанавливается с минимальным усилием, предотвращая появление трещин в пластике.

Мы поставили 5052 алюминиевые заклепки DIN 7340 – диаметр стержня 3,0 мм, плоская головка 4,5 мм, толщина стенки 0,3 мм, длина 6,0 мм, гладкая поверхность. Цилиндрический внутренний контур поддерживал постоянную толщину стенок для надежного развальцовывания. Плоская голова четко сидела в узком зазоре. Заказчик протестировал 1000 заклепок на 500 кронштейнах. После термоциклирования и испытаний на вибрацию — ноль отказов. Теперь они заказывают наши трубчатые заклепки партиями по 200 000 штук в год.

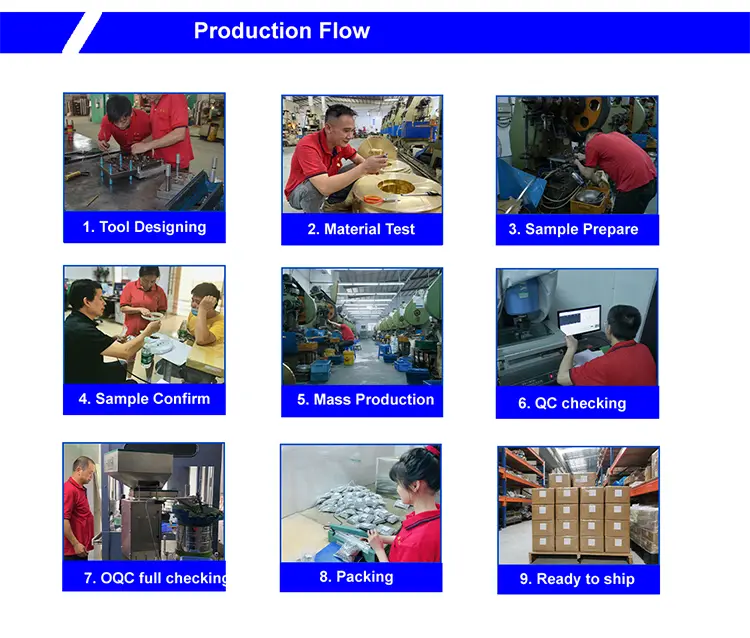

Как мы их производим – резка труб + высадка

Заклепки DIN 7340 изготавливаются из трубчатой ​​заготовки, отрезанной по длине, с головкой, сформированной на одном конце. Это метод, указанный стандартом.

1. Закупка трубного запаса– Сертифицированный запас труб от утвержденных заводов – сталь, нержавеющая сталь, латунь, медь или алюминий. Каждая партия поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль– Запас труб проверяется на наружный диаметр (±0,02 мм), толщину стенок и состав материала. Спектрометр подтверждает сорт. Материал, не соответствующий техническим требованиям, отбраковывается.

3. Резка труб –Трубка обрезается до точной длины заготовки. Каждая заготовка представляет собой одну заклепку DIN 7340.

4. Заголовок– Вырезанная заготовка трубы помещается в высадочный пресс. Твердосплавная матрица формирует головку формы A (плоская) или формы B (круглая) на одном конце. Полированные штампы предотвращают появление следов на поверхности.

5. Обрезка– Убрана вспышка вокруг края головы.

6. Акробатика– Микрозаусенцы устранены.

7. Гальваника или покрытие –Применяется по мере необходимости.

8. Заключительная проверка –100% оптическая сортировка. Образец AQL проверен вручную.

Время выполнения образца:стандарт 5–7 дней; нестандартная оснастка: 15–20 дней.

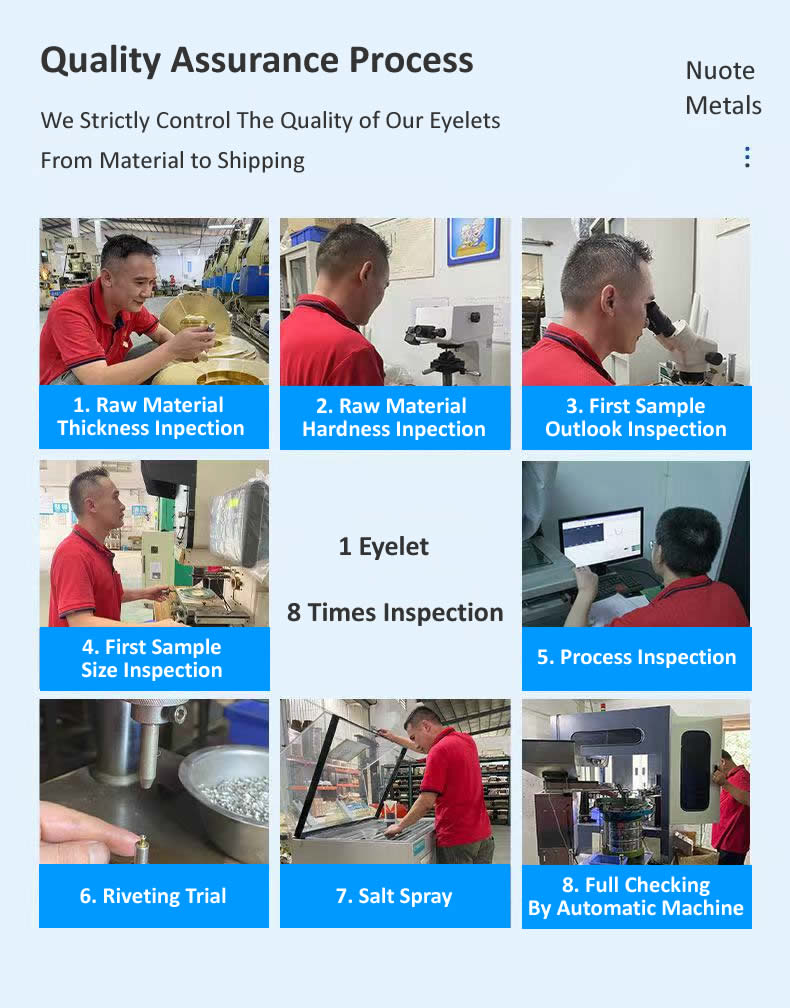

Одна заклепка, восемь проверок – как мы обеспечиваем соответствие DIN 7340

Каждая партия заклепок DIN 7340 проходит через восемь ворот качества:

Проверка диаметра сырья– Лазерный микрометр (±0,02 мм). Любая катушка, выходящая за пределы диапазона, отклоняется.

Проверка состава сырья– Спектрометрическая проверка качества.

Проверка внешнего вида первой статьи– Первые 10 заклепок проверены под увеличением на наличие трещин, заусенцев, дефектов.

Первая проверка размеров изделия– Внутренний диаметр, внешний диаметр, диаметр головки, высота головки, толщина стенки и длина проверены на оптическом компараторе в соответствии со спецификациями DIN 7340.

Текущие проверки— 5 заклепок каждые 500 штук. Любой дрейф останавливает пресс.

Тестовая установка (пробное сжигание)– Каждые 2000 деталей вставьте в образец материала 3 заклепки. Клинч осматривают на предмет симметрии и трещин.

Испытание солевым туманом (при необходимости)– Тестирование ASTM B117. Сертификат выдан вместе с партией.

Окончательная выходная проверка– 100% оптическая сортировка. Образец AQL проверен вручную. Выдана полная документация.

Что говорят наши клиенты – реальная обратная связь

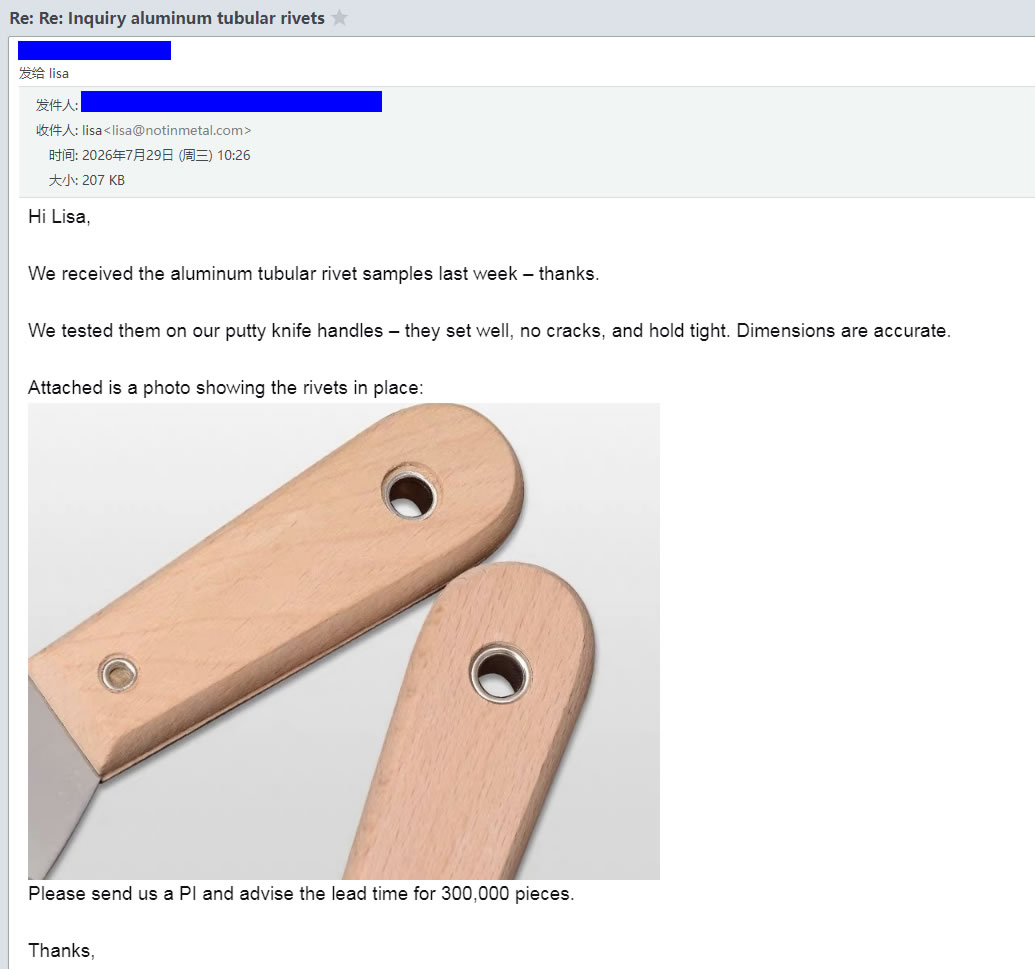

Мы позволяем нашим клиентам говорить за нас. На изображениях выше показаны реальные отзывы производителей, которые использовали наши заклепки DIN 7340 на своих производственных линиях – от производителей электроники до поставщиков автомобилей и производителей мебели.

Они возвращаются к нам по тем же причинам:

• Соответствие стандартам– Каждая заклепка соответствует размерным требованиям DIN 7340.
• Постоянное цилиндрическое отверстие– Равномерный внутренний диаметр для надежной сборки
• Точная посадка– Соответствует спецификациям чертежа
• Надежная доставка– Образцы доставляются в течение 5–7 дней, производство по графику.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «В чем разница между заклепками DIN 7340 формы A и формы B?»

A: Форма A имеет плоскую головку — низкопрофильную головку, которая находится почти на одном уровне с поверхностью. Он идеально подходит для сборок с ограниченным зазором, где выступающая головка может мешать сопрягаемым деталям. Форма B имеет круглую головку – более высокую куполообразную головку, которая обеспечивает максимальную прочность головки и является наиболее распространенным выбором для сборок общего назначения. Оба типа полностью соответствуют стандарту DIN 7340.

Вопрос: «Как правильно указать заклепку DIN 7340 на чертеже?»

A: Используйте стандартный формат обозначения: RN [Форма] [d₁] × [s] × [l] DIN 7340 [Материал] – где d₁ — номинальный диаметр вала, s — толщина стенки, а l — номинальная длина. Например: RN A 4 × 0,4 × 12 DIN 7340 Cu определяет медную заклепку, форма A (плоская головка), диаметр 4 мм, толщина стенки 0,4 мм, длина 12 мм. Если вы не уверены в каком-либо размере, пришлите нам толщину комплекта сборок — мы порекомендуем правильную спецификацию.
