Заклепки с плоской головкой

Заклепки с плоской головкой располагаются ниже, чем любые другие заклепки с потайной головкой. У заклепки диаметром 5 мм плоская головка выступает над поверхностью всего на 0,8–1,2 мм — достаточно низко, чтобы освободить скользящие механизмы, обеспечить возможность штабелирования компонентов и предотвратить зацепление ткани. И в отличие от потайных головок, плоские головки не требуют специальной подготовки отверстия – достаточно просверлить прямое отверстие.

Плоский и круглый – параллельное сравнение

Что мы делаем – три дизайна, несколько материалов

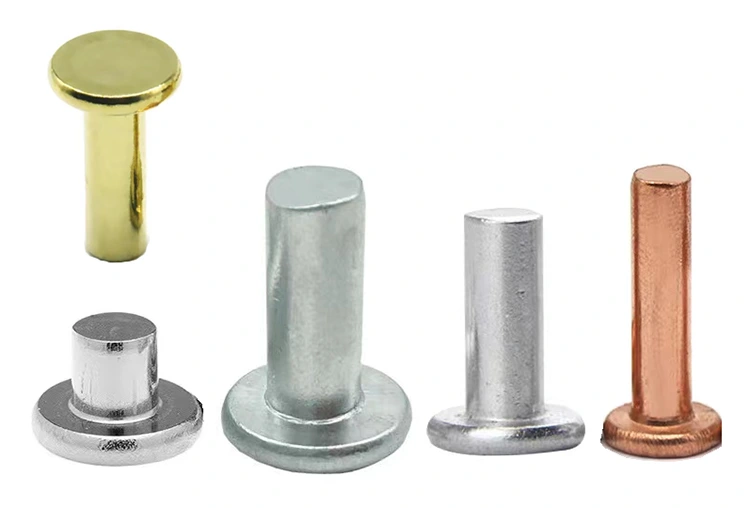

Доступные материалы:Низкоуглеродистая сталь, нержавеющая сталь (304/316), латунь (C2680), медь (C11000), алюминий (5052/5056)

Отделка:Оцинкованные, оксидированные, пассивированные, лакированные, никелированные, состаренные, анодированные, гладкие – в зависимости от материала.

Реальное применение – механизм подлокотника офисного кресла

Производитель эргономичных офисных стульев использовал заклепки с круглой головкой для сборки механизма регулировки высоты подлокотников. Круглые головки выступали над поверхностью на 2,8 мм — ровно настолько, чтобы зацепиться за одежду пользователя во время регулировки. Покупатели жаловались на зацепившиеся рукава и поцарапанные подлокотники. Заказчику требовалась заклепка такой же прочности, но более низкого профиля.

Компания Nuote Metals поставляла полутрубчатые заклепки с плоской головкой из оцинкованной стали – хвостовик 4,0 мм, плоская головка 8,0 мм, длина ствола 10,0 мм. Плоская головка располагалась всего на 0,9 мм над поверхностью — достаточно низко, чтобы очистить одежду и не зацепиться. Полутрубчатая полость снизила установочное усилие на 60 %, предотвратив повреждение пластикового корпуса подлокотника. Цинковое покрытие обеспечивает защиту от коррозии и продлевает срок службы.

Заказчик протестировал заклепки на 500 стульях. После 10 000 циклов регулировки никаких заеданий и ослаблений. Теперь они заказывают заклепки с плоской головкой партиями по 200 000 штук в год.

Стандартные опции – размеры, материалы, отделка

Диаметр хвостовика:1,5–8,0 мм

Материалы: Сталь, нержавеющая сталь (304/316), латунь, медь, алюминий.

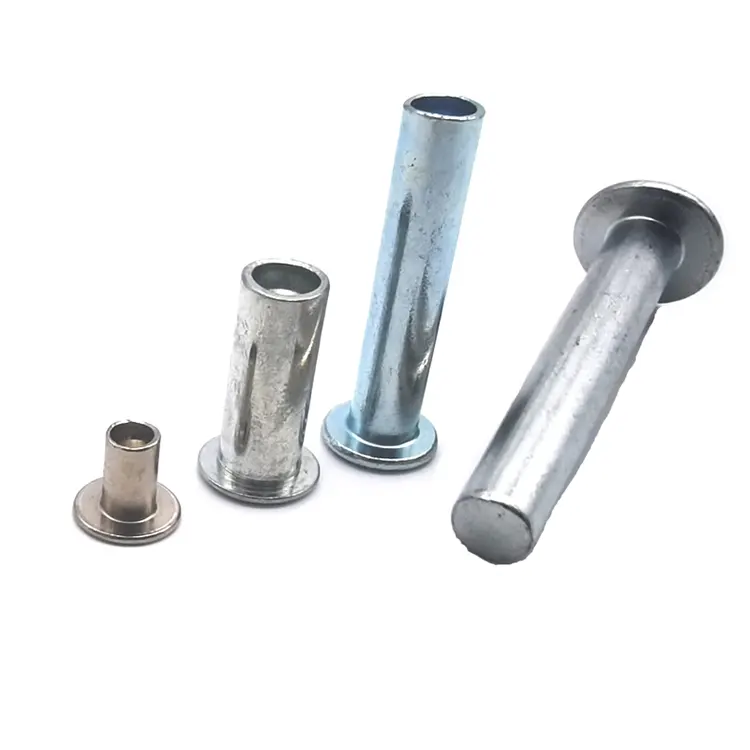

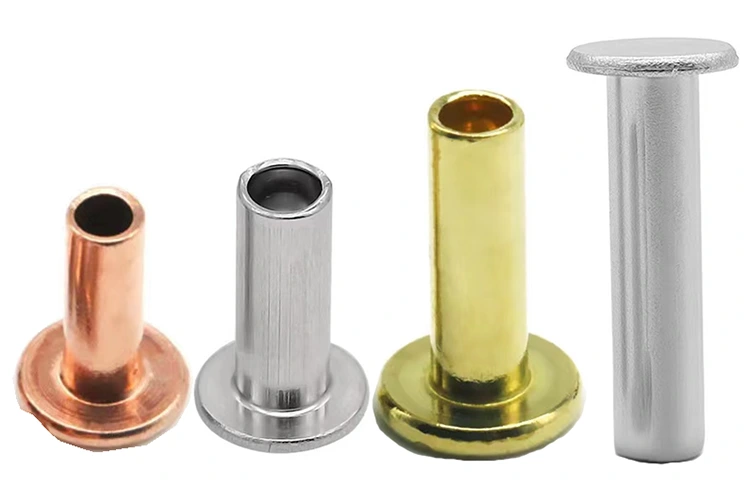

Дизайн: Цельный, полутрубчатый или полностью трубчатый.

Заканчивать: В зависимости от материала (цинк, пассивация, лак, никель, анодирование и т. д.)

Длина: На заказ в зависимости от толщины стопки вашего материала.

Допуски: хвостовик ±0,05 мм, головка ±0,15 мм, длина ±0,15 мм. Доступны нестандартные размеры. Для стандартных размеров плата за инструмент не взимается.

Как мы создаем заклепки с плоской головкой – прецизионная формовка для установки заподлицо

Плоские головы формировать труднее, чем круглые. Металл хочет сморщиться при резком переходе от хвостовика к головке. Наш процесс холодной высадки предотвращает это.

Последовательность:

• Волочение проволоки – материал вытянут до точного диаметра хвостовика (±0,02 мм).
• Обрезка – обрезка до длины заготовки
• Первый удар – Бланк в квадрате и по центру
• Второй удар (предварительная формовка) – матрица начинает формовать плоскую головку с контролируемым угловым радиусом.
• Третий удар (чеканка) — плоская матрица уплотняет головку до окончательной толщины, обеспечивая плоскостность в пределах ±0,05 мм.
• Четвертый удар (полутрубчатый или полностью трубчатый) — пуансон создает полость (или не используется для твердого тела)
• Обрезка – вспышка удалена
• Галтовка – устранены микрозаусенцы
• Гальваника или покрытие – наносится согласно указаниям.

Почему наши плоские головки выглядят лучше: Этап чеканки не является обязательным — он встроен в процесс. Каждая плоская головка проверяется на плоскостность, а не только на диаметр.

Проверки качества: что мы проверяем, почему это важно

Наш процесс:Проверка входящей проволоки → проверка первого изделия (10 штук, каждый размер проверен) → текущие проверки (5 штук каждые 500) → проверка настройки (каждые 2000 штук) → 100% оптическая сортировка → ручной отбор AQL.

Каждая поставка включает в себя: сертификат на материал, отчет о размерах и сертификат соответствия.

Где используются заклепки с плоской головкой

• Офисная и бытовая мебель – Подлокотники, выдвижные механизмы, штабелируемые стулья, ящики.
• Автомобильная промышленность — внутренняя отделка, панели в сборе, компоненты сидений.
• Медицинское оборудование – критические с точки зрения гигиены поверхности, предотвращение зацепления перчаток, скользящие компоненты
• Корпуса для электроники – шасси с малым зазором, крышки, корпуса
• Багаж – направляющие для ручек, раздвижные механизмы, фурнитура заподлицо.
• Промышленное оборудование – Панели управления, ограждения машин, раздвижные ограждения.
• Аэрокосмическая промышленность – внутренние панели, компоненты сидений, обшивка в сборе.

Создан для производства и подкреплен документацией

Мы работаем с производителями в Северной Америке, Европе и Азии — от мебельных брендов до поставщиков медицинского оборудования и производителей автомобилей.

Каждая посылка включает в себя:

• Сертификат заводских испытаний – Химический состав и свойства на растяжение
• Отчет о проверке размеров – фактические измеренные значения из партии
• Сертификат покрытия или пассивации – проверка толщины (если применимо)
• Сертификат соответствия – подписан, отслеживается партия

Сертифицировано по стандарту: ISO 9001:2015, RoHS, REACH.

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между заклепкой с плоской головкой и заклепкой с потайной головкой?

A: Плоская головка расположена немного выше поверхности (0,8–1,2 мм для хвостовика 5 мм) и имеет прямой профиль. Для этого требуется только прямое отверстие – никакой специальной подготовки. Потайная головка располагается полностью заподлицо или ниже поверхности, но требует предварительно просверленного конического отверстия. Выбирайте плоскую головку для скромных задач, где скорость и стоимость имеют значение; выбирайте потайную головку для применений, где требуется абсолютный нулевой выступ.

Вопрос 2: Можно ли использовать заклепки с плоской головкой для скольжения без зацепления?

А: Да. При выступе 0,8–1,2 мм для хвостовика 5 мм плоская головка достаточно низкая, чтобы закрывать большинство скользящих поверхностей. В приведенном выше корпусе офисного стула высота головки 0,9 мм полностью освобождает механизм подлокотника. Если ваш зазор меньше 0,8 мм, мы рекомендуем перейти на заклепки с потайной головкой.

Вопрос 3. Какую конструкцию выбрать — сплошную, полутрубчатую или полностью трубчатую?

Ответ: Полутрубчатая форма является выбором по умолчанию для большинства применений: 80–90 % прочности твердого тела при 25–30 % установочного усилия. Выбирайте твердый материал, если вам нужна максимальная прочность несущих конструкций. Выбирайте цельнотрубчатую трубку, если вы работаете с мягкими материалами или вам требуется минимальное установочное усилие. Все три конструкции доступны с одинаковым профилем плоской головки.
