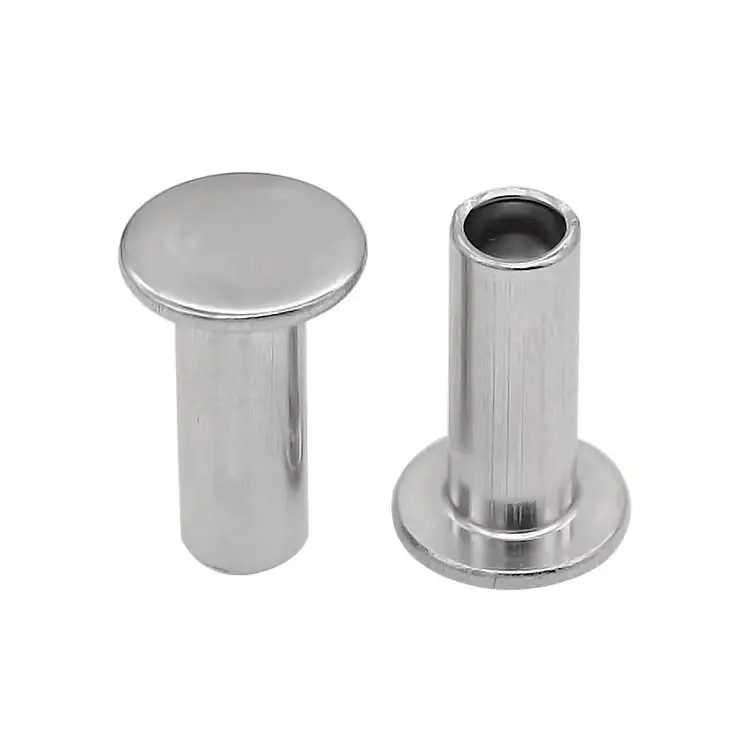

Полутрубчатые заклепки с плоской головкой

Не в каждой сборке найдется место для гордо стоящей головки заклепки. Для скользящих механизмов, узких зазоров и отделки заподлицо компания Nuote Metals предлагает полутрубчатые заклепки с плоской головкой — стандартную головку заклепки с самым низким профилем на рынке. Доступны из стали, нержавеющей стали, латуни, меди и алюминия, с диаметром хвостовика от 1,5 мм до 8,0 мм. Полуполая полость снижает усилие установки до 70 %, а плоская головка находится почти на одном уровне с поверхностью материала. Сертифицирован по стандарту ISO 9001:2015. Доступны бесплатные образцы. Свяжитесь с нами для получения предложения.

Отправить запрос

Описание продукта

Каждый тип головки заклепки был разработан для решения конкретной проблемы.

Круглая голова– максимальная прочность, видимая, традиционная
OВал-Хед– декоративная, слегка приподнятая
Головка фермы– широкая опорная поверхность для мягких материалов
Потайная головка– нулевой выступ (требуется коническое отверстие)
Плоская голова– сидит ниже, чем любая непотайная головка

Полутрубчатые заклепки с плоской головкой существуют по одной причине: зазор. Когда выступающая головка вызывает проблемы (царапание, зацепление, помехи при штабелировании или просто конструкция, требующая чистой поверхности), плоская головка является решением.

Цифры рассказывают историю:

Стиль головы	Высота головки (в % от диаметра хвостовика)	Типичное выступание над поверхностью
Круглая голова	60–70%	2,5–3,5 мм (для хвостовика 5 мм)
Овальная голова	50–60%	2,0–3,0 мм
Головка фермы	30–40%	1,5–2,5 мм
Плоская голова	15–25%	0,8–1,2 мм (для хвостовика 5 мм)

Эта разница в 1,2 мм может показаться не такой уж большой, но в скользящем механизме, сборном узле или корпусе с ограниченным зазором 1,2 мм — это разница между работающей деталью и деталью, которая выходит из строя.

Вот почему существует плоская голова. Дело не в силе. Дело не во внешности. Речь идет о том, чтобы все было подогнано.

Пять материалов — выберите то, что подходит для вашей сборки

Материал	Ключевое преимущество	Лучшее для	Общая отделка
Низкоуглеродистая сталь	Самый мощный и самый экономичный	Промышленное оборудование, мебель, направляющие для ящиков.	Оцинкованный, никелированный, черный оксид
Нержавеющая сталь (304/316)	Постоянная коррозионная стойкость	Медицинский, морской, наружный	Пассивированный (стандартный)
Латунь (C2680)	Немагнитный, декоративный	Электроника, архитектурное оборудование	Лакированный, никелированный, антик.
Медь	Самая высокая электро/тепловая проводимость	Сильноточные электрические соединения, приложения для теплопередачи	Обычный, луженый
Алюминий(5052/5056)	Самый легкий, немагнитный	Аэрокосмическое, портативное оборудование	Анодированный, простой

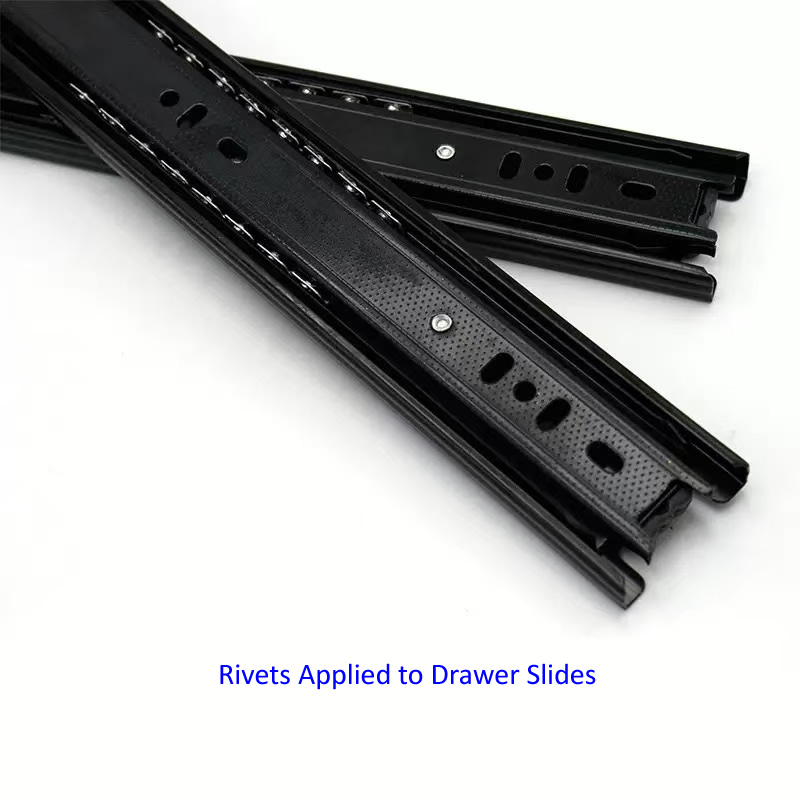

Одно применение – направляющие для ящиков

Производитель шкафов использовал заклепки с круглой головкой для сборки направляющих ящика. Круглые головки выступали над поверхностью направляющих на 2,5 мм — ровно настолько, чтобы зацепиться за раму ящика во время открывания и закрывания. Клиенты жаловались на заедание ящиков и царапины на отделке.

Компания Nuote Metals поставляла полутрубчатые заклепки с плоской головкой – хвостовик 4,0 мм, плоская головка 8,0 мм, длина ствола 8,0 мм, оцинкованная сталь. Плоская головка располагалась всего на 0,9 мм над поверхностью — достаточно низко, чтобы закрывать раму ящика. Полуполая полость снижает установочное усилие, предотвращая деформацию тонкого материала предметного стекла.

С тех пор производитель шкафов использовал более 600 000 полутрубчатых заклепок с плоской головкой, не получив жалоб на зазор.

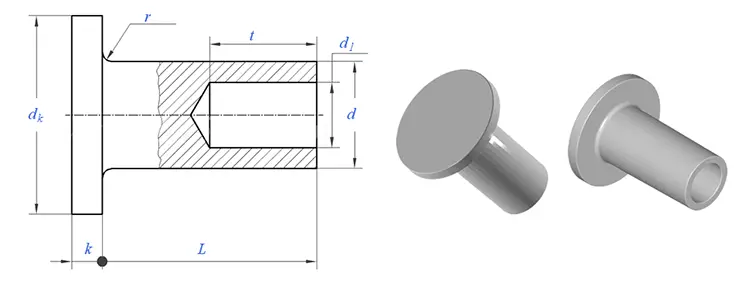

Доступные размеры – стандартные диаметры хвостовика

Диаметр хвостовика (мм)	Типичный диаметр головки (мм)	Типичная длина ствола (мм)	Рекомендуемый диапазон захвата (мм)
1.5	3,0 – 3,5	3.0, 4.0, 5.0	1,0 – 2,5
2.0	4,0 – 4,5	4.0, 5.0, 6.0	1,5 – 3,0
2.5	5,0 – 5,5	4,5, 5,5, 6,5	1,8 – 3,5
3.0	6,0 – 6,5	5.0, 6.0, 7.0, 8.0	2,0 – 4,0
3.5	7,0 – 7,5	5,5, 6,5, 8,0, 10,0	2,5 – 4,5
4.0	8,0 – 8,5	6.0, 8.0, 10.0, 12.0	2,5 – 5,0
4.5	9,0 – 9,5	6.0, 8.0, 10.0, 12.0	3,0 – 5,5
5.0	10,0 – 10,5	8.0, 10.0, 12.0, 15.0	3,0 – 6,5
5.5	11,0 – 11,5	8.0, 10.0, 12.0, 15.0	3,5 – 7,0
6.0	12,0 – 12,5	10,0, 12,0, 15,0, 20,0	4,0 – 8,0
6.5	13,0 – 13,5	10,0, 12,0, 15,0, 20,0	4,5 – 9,0
7.0	14,0 – 14,5	12,0, 15,0, 20,0, 25,0	5,0 – 10,0
7.5	15,0 – 15,5	12,0, 15,0, 20,0, 25,0	5,5 – 11,0
8.0	16,0 – 16,5	12,0, 15,0, 20,0, 25,0, 30,0	6,0 – 12,0

Нестандартные размеры добро пожаловать, чтобы отправить нам чертеж.

Как мы делаем заклепки

Плоские головы формировать труднее, чем круглые. Металл хочет сморщиться при резком переходе от хвостовика к головке. Наш процесс предотвращает это.

Наша последовательность холодной высадки:

Волочение проволоки – сырье вытягивается до точного диаметра хвостовика (±0,02 мм).
Обрезка – обрезка до длины заготовки
Первый удар – бланк находится в квадрате и по центру.
Второй удар (предварительная формовка) – матрица начинает формовать плоскую головку с контролируемым угловым радиусом.
Третий удар (чеканка) — плоская матрица уплотняет головку до окончательной толщины, обеспечивая идеальную плоскостность.
Четвертый удар (экструзия полости) — пуансон создает полупустую полость на глубине 45–55%.
Обрезка – вспышка удалена
Галтовка – устранены микрозаусенцы
Гальваника или покрытие – наносится согласно указаниям.

Что мы проверяем:

Что	Толерантность	Почему это важно
Диаметр хвостовика	±0,05 мм	Должно точно соответствовать вашей дырке
Диаметр головки	±0,15 мм	Определяет опорную поверхность
Высота головы	±0,05 мм	Критично для установки заподлицо
Общая длина	±0,15 мм	Должен соответствовать вашему набору материалов
Глубина полости	45–55% барреля	Оптимальное формирование клинча
Плоскостность головы	±0,05 мм	Обеспечивает посадку заподлицо

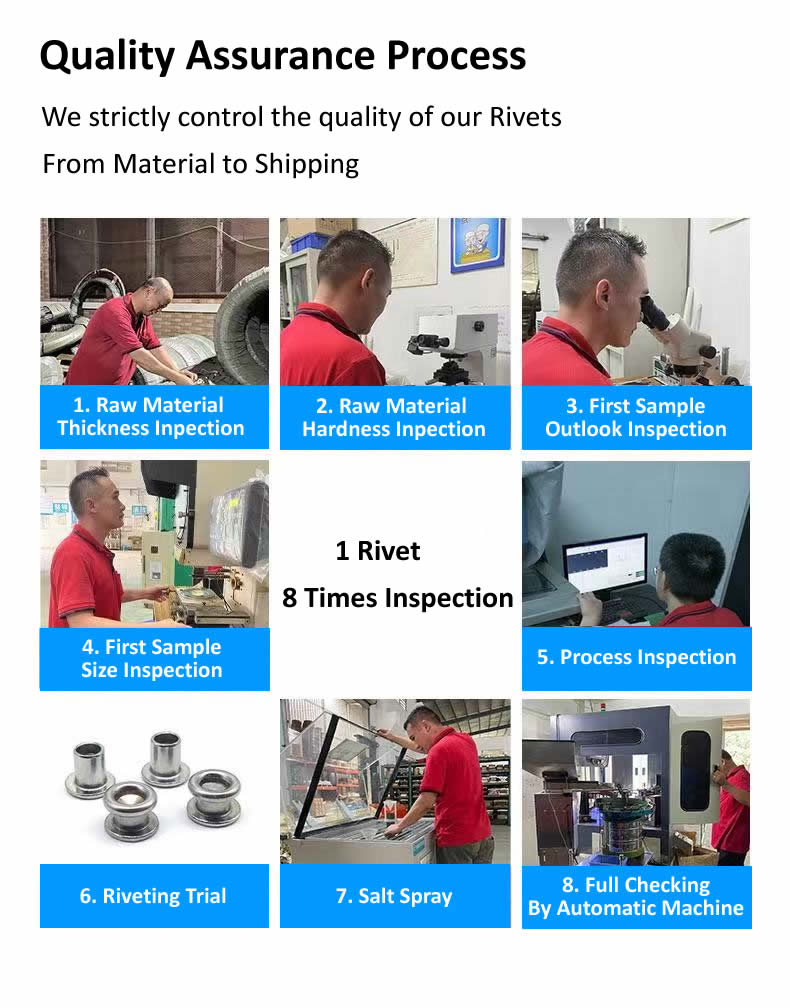

Одна заклепка, восемь проверок – гарантия качества

Проверка диаметра сырья – Лазерный микрометр, ±0,02 мм.
Проверка твердости сырья – тестер Роквелла
Первая проверка внешнего вида изделия – 20-кратное увеличение на наличие трещин, складок, засветов.
Первая проверка размеров изделия – проверка оптического компаратора
Проверка в процессе производства – 5 заклепок на каждые 500 штук.
Тестовая установка – каждые 2000 штук, устанавливается в образец материала.
Испытание в солевом тумане (при необходимости) – ASTM B117.
Окончательная выходная проверка – оптическая сортировка + ручная проверка AQL

Где используются полутрубчатые заклепки с плоской головкой

Направляющие для ящиков – низкопрофильные сборки, для которых важен зазор.
Аэрокосмические интерьеры – панели в сборе, компоненты сидений
Корпуса для электроники – шасси с малым зазором
Мебель – Раздвижные механизмы, гладкие поверхности
Автомобильная промышленность — внутренняя отделка, крепления панелей.
Промышленное оборудование – Панели управления, ограждения машин
Багаж – Ручки направляющие, раздвижные механизмы

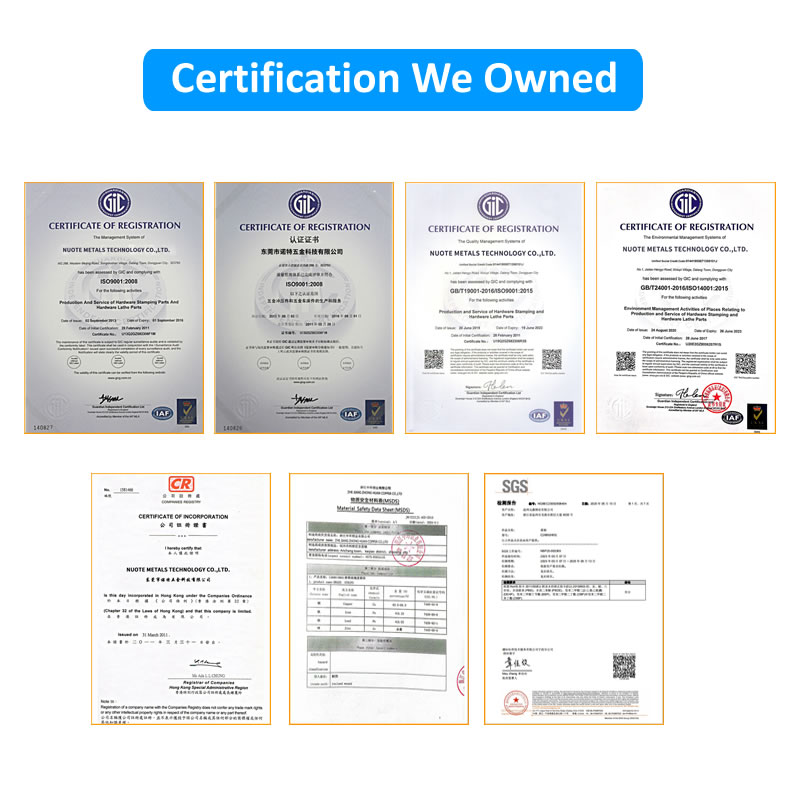

Что мы можем доказать: сертификаты и документация

Мы не просим вас доверять нашим утверждениям. Мы предоставляем стороннюю проверку.

ISO 9001:2015 – Сертифицированная система менеджмента качества.
Соответствие RoHS – подтверждено тестированием SGS
Соответствие REACH – Текущая декларация SVHC
Протоколы испытаний SGS – доступны для каждой партии по запросу.

Каждая партия полутрубчатых заклепок с плоской головкой включает отчет о проверке размеров и сертификат на материал. Если вам нужны дополнительные испытания — солевой туман, анализ на растяжение или металлургический анализ — мы можем их предоставить.

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между полутрубчатой заклепкой с плоской головкой и заклепкой с потайной головкой?

О: Плоская головка выступает над поверхностью (примерно 0,8–1,2 мм для хвостовика толщиной 5 мм). Потайная головка располагается заподлицо или ниже поверхности, но для нее требуется предварительно просверленная конусность (зенковка) в материале. Полутрубчатая заклепка с плоской головкой не требует специальной подготовки отверстия — достаточно прямого отверстия. Если ваш зазор допускает выступ на 0,8–1,2 мм, плоская головка будет быстрее и дешевле, чем потайная. Если вам нужен нулевой выступ, правильным выбором будет потайная головка.

Вопрос 2: Можно ли использовать полутрубчатые заклепки с плоской головкой для скольжения без зацепления?

А: Да. Низкий профиль специально разработан для скользящих узлов и узлов с ограниченным зазором. Плоская головка толщиной 0,8–1,2 мм для хвостовика диаметром 5 мм достаточно низкая, чтобы закрывать большинство скользящих поверхностей. В случае с выдвижным ящиком, показанным выше, высота головки 0,9 мм полностью освобождала раму выдвижного ящика. Если ваш зазор меньше 0,8 мм, мы рекомендуем перейти на заклепки с потайной головкой.

В3: Какие материалы доступны для полутрубчатых заклепок с плоской головкой?

О: Мы производим полутрубчатые заклепки с плоской головкой из пяти групп материалов:

Низкоуглеродистая сталь – самая прочная и экономичная, оцинкованная или никелированная.
Нержавеющая сталь (304/316) – Постоянная коррозионная стойкость
Латунь (C2680) – Немагнитная, декоративная.
Медь – высочайшая электро/теплопроводность
Алюминий (5052/5056) – самый легкий, немагнитный.

Готовы решить вашу проблему с оформлением?

Если вы проектируете для ограниченного пространства, ответом могут стать заклепки с плоской головкой. Они занимают меньше места, чем любая другая головка без потайной головки.

Три шага, чтобы использовать заклепки с плоской головкой в вашей сборке:

Отправьте нам свои характеристики– Диаметр хвостовика, длина ствола (или толщина стопки материала), материал, обработка и количество.
