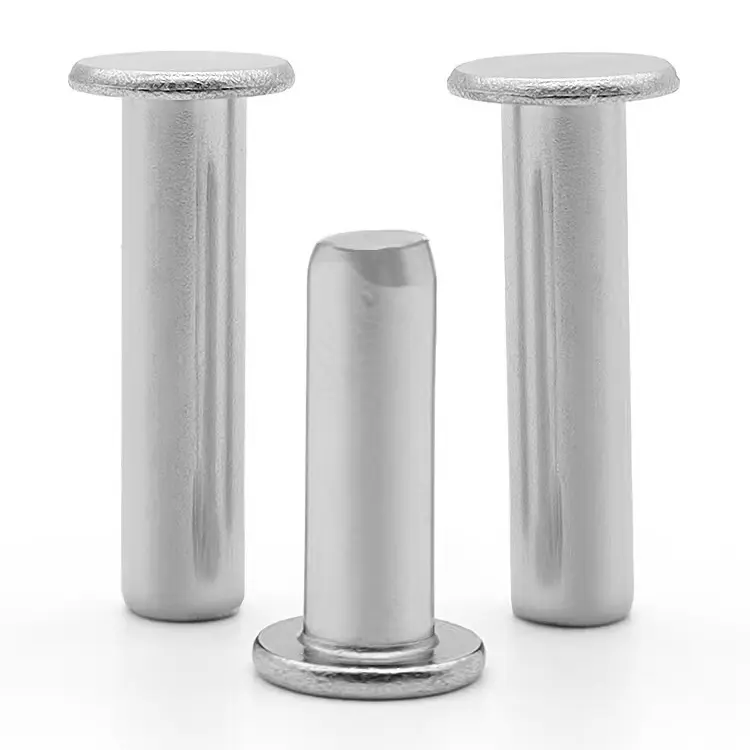

Твердые заклепки с плоской головкой

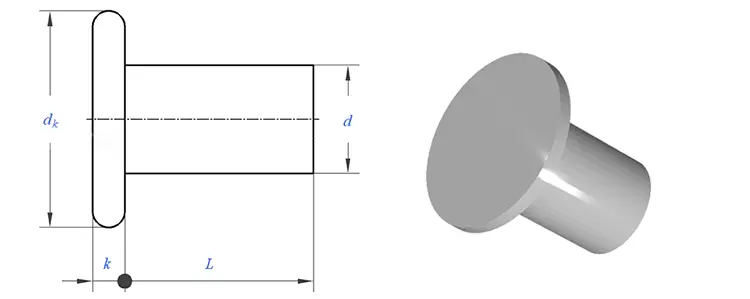

Сплошные заклепки с плоской головкой решают проблему, с которой сталкивается каждый дизайнер: как добиться максимальной удерживающей силы в ограниченном пространстве. Плоская головка расположена ниже, чем у любой другой цельной заклепки без потайной головки – обычно на 15–25% диаметра хвостовика по высоте головки. Для заклепки толщиной 5 мм это выступ над поверхностью всего на 0,8–1,2 мм.

Это не полутрубчатая заклепка пониженной прочности. Это прочная заклепка – с полным диаметром хвостовика, полной прочностью на сдвиг и растяжение – с головкой, которая исчезает в вашей сборке. Если вам нужна прочность и зазор в одном крепеже, это ответ.

Отличие плоской головы – подходящая сила

Плоская голова – это не просто форма. Это решение конкретного конструктивного ограничения.

• Самый низкий профиль – 15–25% диаметра хвостовика по высоте головки; ниже круглых, овальных или ферменных головок
• Никакой специальной подготовки отверстия – только прямое отверстие; не требуется зенковка
• Полная прочность – прочная конструкция обеспечивает 100% прочность на сдвиг и растяжение.
• Зазор для скольжения – достаточно мал, чтобы освободить пространство для раздвижных механизмов, штабелируемых узлов и плотных корпусов.

Цельная – самая прочная заклепочная конструкция. В отличие от полутрубчатых заклепок, у которых тонкие стенки скатываются наружу, в цельных заклепках для формирования клинча используется весь диаметр хвостовика.

Пять материалов — выберите то, что подходит для вашей сборки

Одно применение — шарнир ножки штатива для камеры

Производителю профессиональных штативов для фотоаппаратов потребовалась заклепка для крепления шарнира ножки. Секции ножек выдвигаются и складываются – любая выступающая головка заклепки будет царапать внутреннюю трубку опоры во время выдвижения и втягивания. Оригинальные полутрубчатые заклепки имели небольшой зазор, но им не хватало прочности для поддержания зажимного усилия при многократном использовании. Заказчику требовалась полная прочная конструкция с почти заподлицо с профилем.

Nuote Metals поставила 304 цельные заклепки из нержавеющей стали с плоской головкой – хвостовик 4,0 мм, плоская головка 8,0 мм, общая длина 12,0 мм, пассивированная отделка. Плоская головка располагалась всего на 0,8 мм над поверхностью — достаточно низко, чтобы полностью очистить внутреннюю трубку ножки. Прочная конструкция обеспечивает постоянную силу зажима, которая не ослабляется в течение тысяч циклов растяжения. Нержавеющая сталь 304 обеспечивает устойчивость к коррозии от пота и внешних условий.

Заказчик протестировал заклепки на 500 штативах. После 10 000 циклов выдвижения-втягивания и одного года использования в полевых условиях — отсутствие расшатывания, отсутствия царапин, отсутствия ржавчины. С тех пор клиент использовал более 500 000 цельных заклепок с плоской головкой во всей линейке штативов.

Нестандартные размеры – по вашим спецификациям

Мы производим цельные заклепки с плоской головкой по вашим точным спецификациям. Доступны диаметры хвостовиков от 0,8 мм до 8,0 мм, а общая длина может быть адаптирована к толщине стопки вашего материала.

Что нам нужно от вас:

• Диаметр хвостовика – от 0,8мм до 8,0мм.
• Диаметр головки – плоская, соответствует требованиям вашего дизайна
• Общая длина – или общая толщина стопки материала
• Материал – сталь, нержавеющая сталь, латунь, медь или алюминий.
• Отделка – цинк, пассивированный, лакированный, анодированный или простой.

Стандартные размеры имеются на складе – для существующих спецификаций плата за оснастку не взимается. Нестандартные диаметры головок и особая геометрия могут потребовать использования инструментов; мы проконсультируем на этапе предложения.

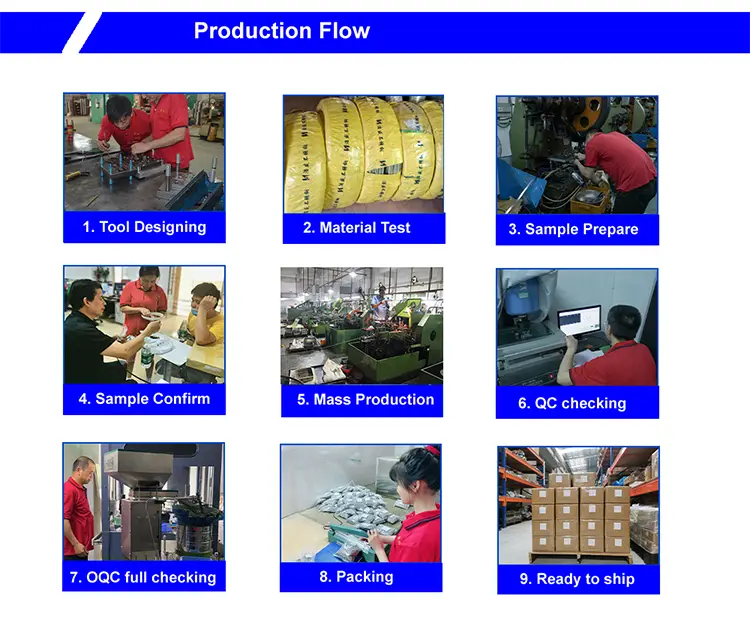

Как мы делаем цельные заклепки с плоской головкой – прецизионная холодная высадка

Плоские головы формировать труднее, чем круглые. Металл хочет сморщиться при резком переходе от хвостовика к головке. Наш процесс холодной высадки предотвращает это, каждый раз обеспечивая идеальную плоскостность.

Последовательность действий:

• Волочение проволоки – сырье вытягивается до точного диаметра хвостовика с допуском ±0,02 мм. Это гарантирует, что каждая заклепка будет точно соответствовать отверстию.
• Холодная высадка. Плоская головка создается в результате многоэтапного процесса формовки. Ключевое отличие от головок других типов: этап чеканки уплотняет головку до окончательной толщины, устраняя морщины и обеспечивая плоскостность в пределах ±0,05 мм. Это критично для сборок с малым зазором.
• Обрезка — удаляется засветка по краю головки. В результате получается чистая деталь без заусенцев, которая плотно прилегает к материалу.
• Галтовка – устраняются микрозаусенцы, подготавливая поверхность к гальванике или покрытию.
• Гальваника или покрытие – наносится в соответствии с указаниями (цинкование, пассивация, лак, анодирование или простое).

Почему наши плоские головы остаются плоскими:

• Этап создания монет не является обязательным – он встроен в процесс.
• Пластины полируются для предотвращения прилипания и следов на поверхности.
• Каждая партия проверяется на плоскостность головки, а не только на диаметр.

Контроль качества – что мы проверяем и почему:

Где используются сплошные заклепки с плоской головкой

Сплошные заклепки с плоской головкой являются предпочтительным выбором для низкопрофильных и высокопрочных узлов:

• Штативы для фотоаппаратов – петли для ножек, механизмы выдвижения, складные соединения.
• Уличная мебель – складные каркасы, штабелируемые стулья и столы.
• Автомобильная промышленность — внутренняя отделка, панели в сборе с ограничениями по зазору.
• Медицинское оборудование – критически важные для гигиены поверхности, предотвращение зацепления перчаток
• Промышленное оборудование – Панели управления, ограждения машин, раздвижные компоненты.
• Корпуса для электроники – шасси с малым зазором
• Аэрокосмическая промышленность – внутренние панели, компоненты сидений.
• Багаж – Ручки направляющие, раздвижные механизмы

Клиенты по всему миру, проверенное качество

Мы работаем с производителями в Северной Америке, Европе и Азии — от брендов фотоаппаратуры до поставщиков автомобилей и производителей медицинского оборудования. На изображениях выше показано, как некоторые из наших уважаемых партнеров посещают наше предприятие, работают над индивидуальными проектами и делятся своим опытом использования цельных заклепок с плоской головкой.

Мы не опираемся на претензии. Каждая поставка включает в себя полную отслеживаемую документацию:

• Сертификат заводских испытаний – Химический состав и свойства на растяжение
• Отчет о проверке размеров – фактические измеренные значения из партии
• Сертификат покрытия – проверка толщины (если применимо)
• Сертификат соответствия – подписан, отслеживается партия

Мы также поддерживаем:

• ISO 9001:2015 – Сертифицированная система менеджмента качества.
• Соответствие RoHS – подтверждено тестированием SGS
• Соответствие REACH – Текущая декларация SVHC

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между сплошной заклепкой с плоской головкой и полутрубчатой ​​заклепкой с плоской головкой?

О: Разница заключается в конструкции хвоста. Сплошная заклепка с плоской головкой полностью прочная – весь стержень деформируется во время установки, обеспечивая максимальную прочность на сдвиг и растяжение. Полутрубчатая заклепка с плоской головкой имеет полую полость на хвостовой части, что снижает усилие установки на 70 %, но обеспечивает 80–90 % прочности. У обоих одинаковая низкопрофильная голова. Выбирайте твердый материал для несущих, несущих и постоянных конструкций, где требуется максимальная прочность. Выбирайте полутрубчатую конструкцию для крупносерийного производства, где скорость установки имеет решающее значение, а нагрузки умеренные. Для описанного выше случая штатива твердый вариант был правильным выбором, поскольку заказчику требовалась постоянная сила зажима в движущемся узле.

В2: Какие материалы доступны для твердых заклепок с плоской головкой?

О: Мы производим сплошные заклепки с плоской головкой из пяти групп материалов:

• Низкоуглеродистая сталь – самая прочная и экономичная, оцинкованная или никелированная.
• Нержавеющая сталь (304/316) – постоянная коррозионная стойкость, пассивация в стандартной комплектации.
• Латунь (C2680) – проводимость, немагнитная, декоративная.
• Медь – высочайшая электро/теплопроводность
• Алюминий (5052/5056) – самый легкий, немагнитный.

Как мне выбратьКакова правильная общая длина цельной заклепки с плоской головкой?

О: Выберите длину, при которой после вставки из стопки материала будет выступать 1,2–1,5 диаметра хвостовика. Например, если вы соединяете два листа толщиной 2 мм (всего 4 мм) с хвостовиком 5 мм, вам понадобится выступ хвостовика 1,2 × 5 мм = 6 мм. Общая длина = 4мм (стопка) + 6мм (выступ) = 10мм. Этот выступающий материал образует вторую головку во время установки. Отправьте нам толщину стопки материала, и мы порекомендуем точную длину.

Что мы гарантируем на каждую цельную заклепку с плоской головкой

Мы не просто продаем заклепки. Мы гарантируем:

• Сила– прочность на сдвиг соответствует или превосходит ваши спецификации
• Соответствовать– диаметр хвостовика в пределах ±0,05 мм от вашей спецификации
• Профиль– высота головки в пределах ±0,05 мм для узлов с малым зазором
• Материал– состав проверен спектрометром на каждой катушке
• Клинч— протестировано на вашем материале перед отправкой
• Доставка— 5–7 дней на стандартные размеры, 10–12 дней на индивидуальные

Если какая-либо заклепка в вашем грузе не соответствует этим стандартам, мы будем работать с вами, чтобы оперативно решить проблему — путем замены, доработки или корректировки процесса.
