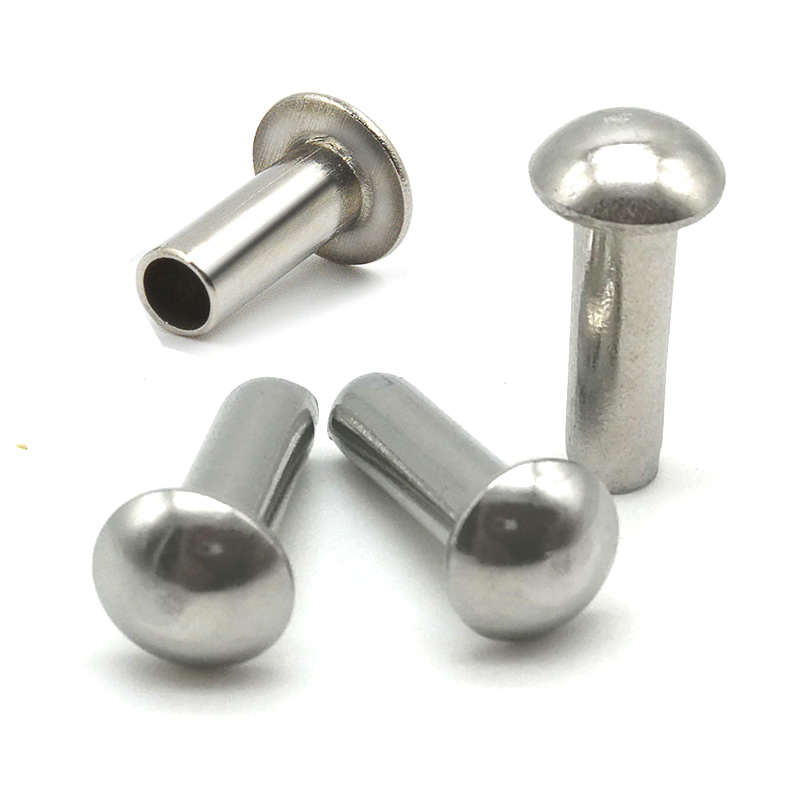

Железные заклепки с грибовидной головкой

Когда вам нужно закрепить большие панели, листы крыши или плиты пола, не раздавив их, стандартные головки заклепок часто не справляются — они либо прорываются сквозь тонкие материалы, либо выступают слишком высоко и становятся опасными. Заклепка с головкой железного гриба решает обе проблемы.

В Nuote Metals мы разрабатываем эти крепежные детали с исключительно широкой, слегка выпуклой головкой, которая распределяет нагрузку, как встроенная шайба, покрывая до 2,5 диаметра хвостовика, сохраняя при этом профиль достаточно низким, чтобы избежать зацеплений. Это делает их идеальным выбором для строительства, транспорта и тяжелого оборудования, где важны как распределение нагрузки, так и безопасность поверхности.

Преимущество грибовидной головки: широкая, низкая и мощная.

Что определяет заклепку с грибовидной головкой? Название происходит от его характерной формы: широкий купол с плоской вершиной и слегка закругленным краем, напоминающим шляпку гриба.

Ключевые особенности геометрии:

• Диаметр головки:От 2,0 до 2,5 диаметра хвостовика (самый широкий среди распространенных типов головок)

• Высота головы:От 0,4 до 0,5 диаметра хвостовика (ниже круглой головки, немного выше кастрюли)

• Нижняя сторона:Плоский с плавным радиусом скругления в месте соединения — снижает концентрацию напряжений.

• Верхний профиль:Широкая и слегка куполообразная, не совсем плоская, как потайная.

Почему это важно:

По сравнению с круглой головкой (1,6×d), грибовидная головка имеет примерно на 50 % большую опорную поверхность. Эта дополнительная площадь поверхности предотвращает протягивание тонких листов и равномерно распределяет давление зажима, снижая риск деформации материала вокруг отверстия.

Практическая польза:Во многих случаях широкая опорная поверхность грибовидной головки устраняет необходимость в отдельных плоских шайбах, что экономит как стоимость материала, так и время сборки. Компания Nuote Metals предлагает эту конструкцию в качестве прямой замены комплектов с круглой головкой и шайбой в линиях кровельных и напольных покрытий.

Технические характеристики — железные заклепки с грибовидной головкой

Мы производим в соответствии со стандартами DIN 674 (заклепки с грибовидной головкой, сплошные) и DIN 675 (заклепки с грибовидной головкой, полутрубчатые), с полной возможностью изготовления по индивидуальному заказу.

Комбинированные размерные и механические данные

Примечание:Головки большего диаметра требуют более высокого давления формовки — компания Nuote Metals использует многоступенчатую холодную высадку для поддержания постоянства размеров без растрескивания под напряжением.

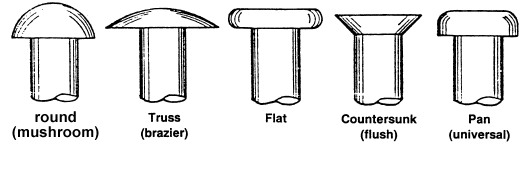

Гриб против круглого против сковороды – четкое руководство по принятию решений

Вместо таблицы, вот как головка гриба вписывается в ваш процесс выбора:

Выберите головку грибакогда вам нужна максимально широкая несущая поверхность — особенно для мягких материалов, тонких кровельных листов или панелей пола, — но также вам нужен более низкий профиль, чем круглая головка. Дополнительная ширина часто означает, что отдельная шайба не требуется.

Выберите круглую головукогда шарнир подвергается сильной вибрации и ударам, более высокий купол обеспечивает превосходную амортизацию и максимальное сопротивление выдергиванию.

Выберите панорамную головкукогда вам нужно широкое распределение нагрузки на тонкий листовой металл, но диаметр головки не должен превышать 2,0×d.

Выберите потайнуюкогда поверхность должна быть идеально ровной, без каких-либо выступов.

Для большинства строительных, кровельных работ и платформ заклепка с железной грибовидной головкой предлагает наилучшее сочетание ширины захвата и малой видимости. Nuote Metals может помочь вам принять решение, исходя из толщины вашей панели и твердости материала.

Цельный или полутрубчатый – что лучше подойдет для вашей сборки?

Доступны обе конфигурации, но выбор существенно влияет на скорость установки и прочность соединения, особенно с учетом широкой головки гриба.

Практическое замечание:При использовании грибовидных головок на тонких кровельных листах мы рекомендуем полутрубчатые формы — меньшее усилие установки снижает риск «наклонения» широкой головки или подъема окружающего материала во время зажатия.

Варианты отделки поверхности – защита заклепок с грибовидной головкой

Поскольку заклепки с грибовидной головкой часто используются на открытых объектах, таких как крыши и уличные платформы, выбор отделки имеет решающее значение для длительного срока службы.

Важные аспекты установки грибовидных головок

Широкая головка грибовидной заклепки предъявляет особые требования к установке. Следуйте этим рекомендациям, чтобы обеспечить идеальный набор:

• Зазор отверстия:Сохраняйте d + 0,1–0,3 мм — немного свободнее, чем у других типов головок. Более широкая головка компенсирует незначительное смещение, но слишком тугое отверстие увеличивает установочную силу и может привести к деформации головки.
• Допуск стопки материалов:Грибовидные головки хорошо справляются с более толстыми стопками благодаря своей большой нижней стороне, но убедитесь, что общая толщина не превышает 70% длины заклепки, чтобы обеспечить правильное формирование головки магазина.
• Выбор наковальни:Используйте плоскую наковальню диаметром, равным головке или превышающим ее. Наковальня меньшего размера может повредить широкую поверхность купола — косметический дефект, видимый на готовых крышах.
• Расстояние до края:Поскольку головка очень широкая, сохраняйте расстояние не менее 2,0×d от центра отверстия до края материала — это предотвратит прорыв края во время установки.

Совет от Nuote Metals:Мы можем предоставить индивидуальные характеристики наковальни и параметры настройки, соответствующие вашей линии заклепок, обеспечивая одинаковый внешний вид головки в каждой партии.

Опыт проектирования конкретных приложений – помимо стандартного тестирования

В Nuote Metals наш опыт в области заклепок с грибовидной головкой основан на решении реальных задач по кровле, напольным покрытиям и креплению панелей на протяжении более двух десятилетий. Мы видели распространенные проблемы — деформацию головки, протягивание тонких листов и повреждение оцинкованного покрытия во время схватывания — и разработали решения для каждого продукта.

Наша уникальная ценность:

Реальная симуляция:Мы тестируем наши заклепки с грибовидной головкой на реальных материалах панелей (гофрированная сталь, фиброцементные листы, алюминиевые пластины), а не только на стандартных тестовых купонах, чтобы проверить эффективность сцепления и протягивания в полевых условиях.

Оптимизация геометрии головки:Для клиентов с исключительно тонкими материалами (≤1,5 мм) мы можем увеличить диаметр головки до 2,5×d–2,8×d или уменьшить высоту головки до 0,35×d, чтобы минимизировать выступание при сохранении силы зажима.

Целостность покрытия:Головки грибов часто подвергаются горячему цинкованию. Наш процесс HDG включает этап отделения, который предотвращает избыточное накопление цинка на стыке головки и хвостовика — распространенный источник смещения от центра и растрескивания.

Стабильность от партии к партии:Мы контролируем диаметр, высоту и радиус головки на каждом этапе производства с помощью оптических датчиков. Каждая партия включает в себя сертификат размеров и, по запросу, отчет о настройке, показывающий кривые силы и размеры головки цеха для вашего конкретного пакета материалов.

Прозрачность укрепляет доверие:Мы делимся с нашими клиентами данными о настройках, отчетами об испытаниях и даже видеороликами об установке, поскольку считаем, что настоящий профессионализм подтверждается результатами, а не только сертификатами. Это обязательство Nuote Metals.

Часто задаваемые вопросы о заклепках с железной грибовидной головкой

Вопрос 1: Может ли заклепка с грибовидной головкой заменить круглую головку и шайбу?

Ответ: Во многих случаях да, и это одна из основных причин, по которой покупатели выбирают головки грибов. Сверхширокая опорная поверхность (2,0×–2,5×d) покрывает примерно ту же площадь, что и круглая головка с отдельной плоской шайбой, но без дополнительных деталей, операций по перемещению или возможности смещения шайбы. Это экономит время сборки и снижает сложность инвентаризации. Однако если для вашего применения требуется, чтобы шайба выполняла функцию уплотнения (например, неопреновая шайба для гидроизоляции), отдельная заклепка не может заменить эту функцию. В Nuote Metals мы можем посоветовать, достаточна ли только грибовидная головка для вашего конкретного материала панели и требований к нагрузке.

В2: Подходят ли заклепки с грибовидной головкой для гофрированных кровельных листов?

Ответ: Абсолютно, и они широко используются именно в этом приложении. Широкая головка перекрывает высокие точки гофрированных профилей, не вмятин и не разрезая лист. Низкопрофильный купол также снижает риск повреждения ног при обслуживании крыши по сравнению с выступающими круглыми головками. Для достижения наилучших результатов мы рекомендуем горячеоцинкованные полутрубчатые грибовидные головки — они обеспечивают отличную коррозионную стойкость, а более низкое усилие установки сводит к минимуму деформацию листа. Nuote Metals поставила миллионы заклепок с грибовидными головками для коммерческих кровельных проектов в Северной Америке, Европе и Юго-Восточной Азии.

Вопрос 3: Почему некоторые заклепки с грибовидной головкой трескаются в месте соединения головки и хвостовика во время установки?

Ответ: Трещина на стыке почти всегда вызвана недостаточным радиусом скругления или чрезмерным усилием установки. Широкий диаметр грибовидной головки создает концентрацию напряжений в месте соприкосновения головки со хвостовиком — если радиус слишком острый (менее 0,3 × d), материал не может течь должным образом во время высадки. В Nuote Metals мы поддерживаем минимальный радиус скругления 0,5×d и контролируем его с помощью оптических датчиков на каждой формовочной станции. Если у вашего текущего поставщика возникли трещины, свяжитесь с нами и сообщите размеры заклепки и давление установки — мы можем порекомендовать регулировку геометрии, которая устранит проблему.
