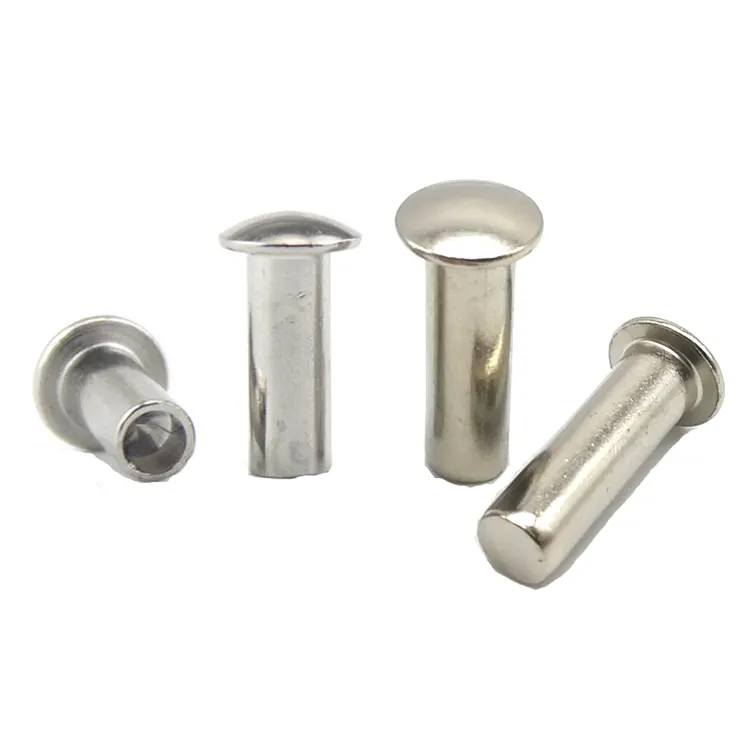

Железные заклепки с цилиндрической головкой – разумный выбор для тонких листов и мягких материалов

При креплении тонкого листового металла, пластиковых панелей или композитных материалов стандартные круглые головки часто вызывают прорывы или растрескивание. Заклепка Iron Pan Head Rivet решает эту проблему с помощью увеличенной низкопрофильной головки, которая распределяет нагрузку, как встроенная шайба. В Nuote Metals мы разрабатываем эти крепежные детали для защиты вашего материала и обеспечения надежных и постоянных соединений.

Широкая нижняя сторона панорамной головки захватывает более широкую поверхность, что делает ее подходящей для автомобильных интерьеров, воздуховодов HVAC, панелей кузова автобуса и любого применения, где сам материал является самым слабым звеном.

Анатомия панорамной головы – почему размер имеет значение

Отличительной особенностью заклепки с железной головкой является геометрия ее головки:

• Диаметр головки:От 1,8× до 2,0× диаметра хвостовика (по сравнению с круглой головкой примерно в 1,6×)
• Высота головы:От 0,5× до 0,6× диаметра хвостовика (меньше, чем у круглой головки ~0,7×)
• Нижняя сторона:Плоское и гладкое, образующее однородное кольцо подшипника.

Увеличенный диаметр распределяет силу зажима по большей площади, снижая поверхностное давление. Для заклепки диаметром 6 мм цилиндрическая головка обеспечивает примерно на 25% большую опорную поверхность, чем круглая головка с хвостовиком того же размера, а это означает, что вы можете использовать более мягкие материалы без деформации или разрушения вокруг отверстия.

Технические характеристики

Мы производим продукцию в соответствии со стандартами DIN 603 (полутрубчатая цилиндрическая головка) и ISO 1051 (сплошная цилиндрическая головка) с полной возможностью изготовления по индивидуальному заказу.

Комбинированные размерные и механические данные

Нестандартные соотношения головок и длины доступны по запросу.

Панорамная или круглая голова – когда что выбрать

Вместо таблицы, вот четкое практическое правило:

Выберите панорамную головкуесли ваш материал тонкий (≤3 мм), мягкий (алюминий, пластик) или склонный к растрескиванию. Широкая головка предотвращает выдергивание и обеспечивает аккуратный, сдержанный вид.

Выберите круглую головупри соединении толстых стальных пластин (≥5 мм) в условиях повышенной вибрации. Более высокий купол обеспечивает превосходную ударопрочность и амортизацию.

Для большинства автомобильных, бытовых приборов и систем отопления, вентиляции и кондиционирования лучше всего подойдет заклепка с железной головкой. Nuote Metals имеет в наличии и то, и другое, и мы можем помочь вам принять решение, исходя из вашей конкретной конструкции сустава.

Сплошные или полутрубчатые – какая конфигурация подходит для панорамирующих головок?

Доступны оба типа кузова, но ваш выбор влияет на скорость сборки и прочность соединения.

Наша рекомендация:Для тонких панелей и автоматизированного производства выбирайте полутрубчатые. Для структурной целостности в более толстых штабелях выбирайте твердые.

Поверхностная обработка – защита заклепок с цилиндрической головкой

Для днища автомобиля или наружных работ мы рекомендуем использовать Geomet или горячеоцинкованное покрытие для обеспечения максимальной долговечности.

Советы по установке заклепок с железной цилиндрической головкой

Чтобы добиться максимальной производительности:

• Размер отверстия:Соблюдайте зазор d + 0,1–0,2 мм – слишком большой уменьшает зажим, слишком маленький увеличивает усилие и может привести к растрескиванию материала.

• Толщина зажима:Убедитесь, что общий объем стопки находится в пределах захвата заклепки (обычно от L – 1,2×d до L – 0,8×d).

• Установочная сила:Для полутрубчатых моделей используйте более низкое давление и плоскую наковальню; для твердого материала используйте вогнутую наковальню, чтобы сформировать правильную головку магазина.

• Расстояние до края:Расстояние от центра отверстия до края материала должно составлять не менее 1,5×d, чтобы предотвратить выдирание.

Наша техническая команда Nuote Metals может предоставить индивидуальные параметры настройки для ваших конкретных материалов — просто спросите.

Гарантия качества – отличие Nuote Metals

Мы сертифицированы по стандарту ISO 9001:2015 и имеем собственную лабораторию, оборудованную для испытаний крепежных изделий:

• Универсальный тестер 1000KN – сдвиг и растяжение
• Твердомер по Роквеллу/Виккерсу
• Металлургический микроскоп – анализ зернистой структуры
• Камера солевого тумана – проверка на коррозию
• Толщиномер покрытия
• 2D оптический проектор – геометрия и концентричность головы

Каждая партия заклепок с железной головкой сопровождается сертификатом на материал и отчетом о проверке, что обеспечивает полную отслеживаемость от необработанной стали до готовой детали.

Часто задаваемые вопросы

В1: Могу ли я использовать заклепки с железной головкой на пластиковых деталях, не растрескивая их?

Ответ: Абсолютно – и это одно из их основных преимуществ. Широкая плоская нижняя сторона снижает поверхностное давление на пластик, значительно снижая риск растрескивания под напряжением или прорыва. Для достижения наилучших результатов используйте полутрубчатый корпус с контролируемым низким усилием установки и убедитесь, что отверстие очищено от заусенцев. Если ваш пластик особенно хрупок (например, АБС-пластик или поликарбонат), Nuote Metals может по запросу поставить цилиндрические головки еще большего диаметра (до 2,2×d).

В2: Каков типичный минимальный заказ для заклепок с железной головкой нестандартного размера?

О: Для стандартных размеров DIN 603 минимальный заказ составляет 10 000 штук. Для нестандартных диаметров, соотношений головок или длин минимальный заказ обычно составляет 5000 штук благодаря использованию специализированного инструмента. Тем не менее, мы принимаем пробные заказы на 1000 штук по более высокой цене за единицу, чтобы помочь вам оценить продукт. И, как всегда, в наличии бесплатные образцы стандартных размеров (стоимость доставки взимается).

Вопрос 3: Работают ли заклепки с цилиндрической головкой с самопроникающим клепальным оборудованием (SPR)?

О: Нет – заклепки с цилиндрической головкой требуют предварительно просверленного отверстия и не предназначены для самопробивания. В SPR используются заклепки специальной формы, которые прокалывают верхний лист без предварительного сверления. Однако, если вы используете обычные просверленные отверстия, наши заклепки с железной цилиндрической головкой превосходно работают в автоматизированных системах подачи и установки. Для линий с большими объемами мы можем предложить варианты с ленточной или чашечной подачей, соответствующие вашему питающему оборудованию — просто укажите модель вашего оборудования при запросе.
