Длинные трубчатые заклепки

Что такое длинные трубчатые заклепки?

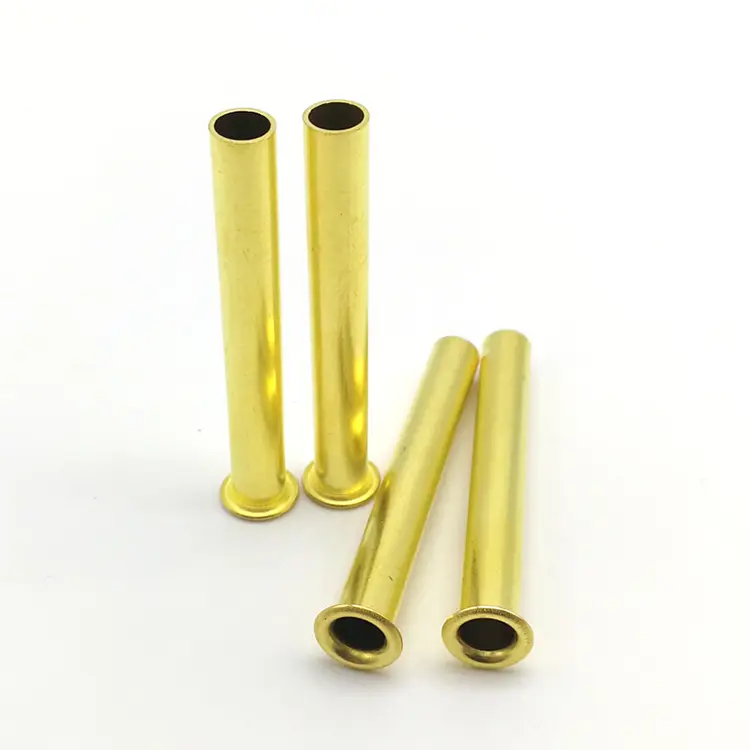

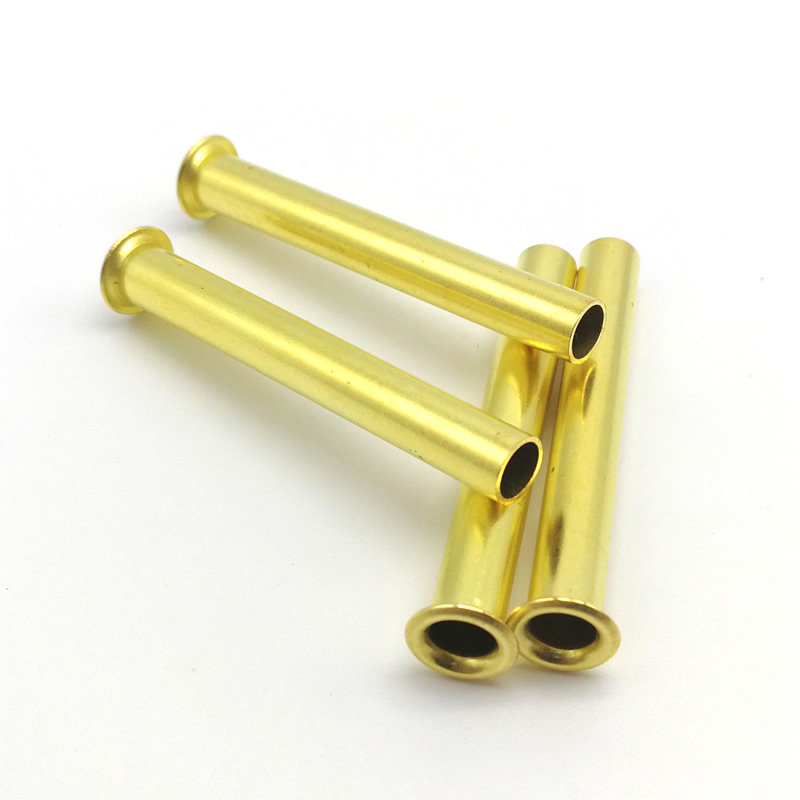

Длинные трубчатые заклепки представляют собой полностью полые крепежные детали, изготовленные путем обрезки металлических трубок и формирования головки на одном конце. Обозначение «длинный» относится к увеличенной длине ствола, которая обычно превышает диаметр вала в 4–5 раз, при этом длина может достигать 100 мм и более.

В отличие от стандартных трубчатых заклепок (длина которых обычно достигает 20–30 мм), длинные трубчатые заклепки предназначены для:

• Толстые стопки материалов– Соединение нескольких слоев материала там, где стандартная заклепка не может достичь
• Сквозная проводка– Прокладка электрических проводов или кабелей через полое отверстие.
• Аппликации для шнуровки– Пропускание шнуров, веревок или ремней через застежку.
• Функции проставки/втулки– Поддержание фиксированного расстояния между компонентами

Длинные и стандартные трубчатые заклепки – где важна дополнительная длина

Производственный процесс — разрезная труба + формовочная головка

Длинные трубчатые заклепки производятся с помощью того же процесса резки и высадки трубок, что и стандартные трубчатые заклепки, но при увеличении длины точность становится еще более важной.

1. Закупка трубного запаса– Сертифицированный запас труб от утвержденных заводов – углеродистая сталь, нержавеющая сталь, латунь, медь или алюминий. Каждая партия поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль– Запас труб проверяется на наружный диаметр (±0,02 мм), толщину стенок и состав материала. Спектрометр подтверждает класс материала.

3. Резка труб– Трубка обрезается до точной длины заготовки. Для длинных заклепок (до 100 мм) прямолинейность и прямоугольность концов имеют решающее значение.

4. Заголовок– Вырезанная заготовка трубы помещается в высадочный пресс. Твердосплавная матрица образует головку (круглую, плоскую или потайную) на одном конце. Полированные штампы предотвращают появление следов на поверхности.

5. Обрезка– Убрана вспышка вокруг края головы.

6. Акробатика– Микрозаусенцы устранены.

7. Покрытие или покрытие.- Применяется по мере необходимости.

8. Заключительная проверка– 100% оптическая сортировка. Образец AQL проверен вручную.

Время выполнения образца:стандарт 5–7 дней; нестандартная оснастка: 15–20 дней.

Материалы и отделка для длинных трубчатых заклепок

Стандартная отделка:Оцинкованные, никелированные, пассивированные, лакированные, античные, однотонные.

Одно реальное применение – сквозной проход для автомобильных жгутов проводов

Производителю автомобильных жгутов понадобилось крепление для прокладки пучков проводов через толстую панель переборки. Панель состояла из нескольких слоев — листового металла, звукопоглощающего материала и пластиковой отделки — общей толщиной 18 мм. Заказчику требовался полый крепеж, который бы:

• Аккуратно пропустите провода через толстую панель.
• Защищайте провода от острых металлических кромок.
• Обеспечьте постоянное, виброустойчивое соединение.
• Не требуют дополнительных прокладок или втулок.

Мы поставили длинные трубчатые заклепки из оцинкованной стали — диаметр стержня 5,0 мм, круглая головка 9,0 мм, длина цилиндра 22,0 мм, покрытие из желтого цинка. Удлиненный ствол проходил через весь 18-миллиметровый стопку материалов, оставляя место для аккуратного расширения на задней стороне. Полое отверстие позволяло проводке проходить через панель, не натирая. Круглая головка обеспечивала чистый и законченный вид на видимой стороне. Заказчик протестировал 1000 заклепок на 500 автомобилях. После 10 000 циклов вибрации нулевое ослабление и нулевое повреждение проводов. Теперь они заказывают длинные трубчатые заклепки партиями по 200 000 штук в год.

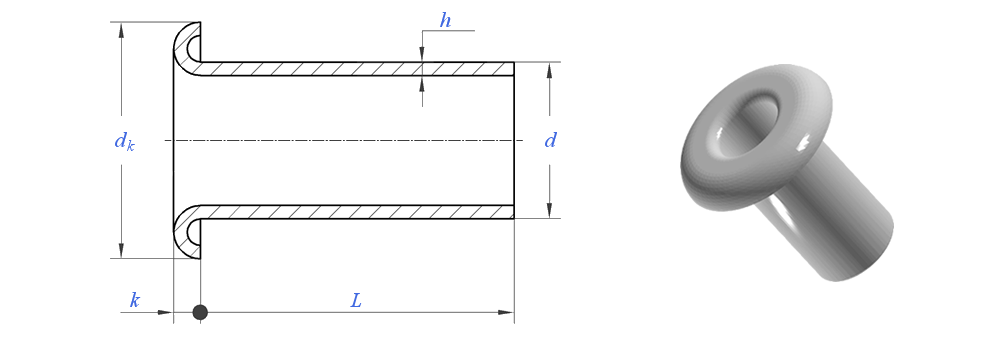

Как выбрать длинную трубчатую заклепку

При выборе длинной трубчатой ​​заклепки критическим размером является длина ствола. Это значение рассчитывается на основе общей толщины штабеля материала плюс дополнительная длина, необходимая для развальцовки.

Общее правило: длина ствола = общая толщина стопки материала + 2,0–2,5 мм (для чистого развальцовывания без смятия).

Например, если толщина стопки материала составляет 18 мм, выберите длину ствола 20–20,5 мм. Для более длинных штабелей может потребоваться немного увеличить дополнительную длину развальцовки, чтобы вместить более длинную трубку.

Что нам нужно от вас:

• Диаметр вала– от 1,0 мм до 10,0 мм
• Длина ствола– мы рассчитываем исходя из толщины штабеля вашего материала
• Общая длина- от верха головы до хвоста
• Стиль головы- круглый, плоский или потайной
• Материал– углеродистая сталь, нержавеющая сталь, латунь, медь или алюминий
• Заканчивать– цинковые, пассивированные, никелированные, лакированные, античные и т.д.

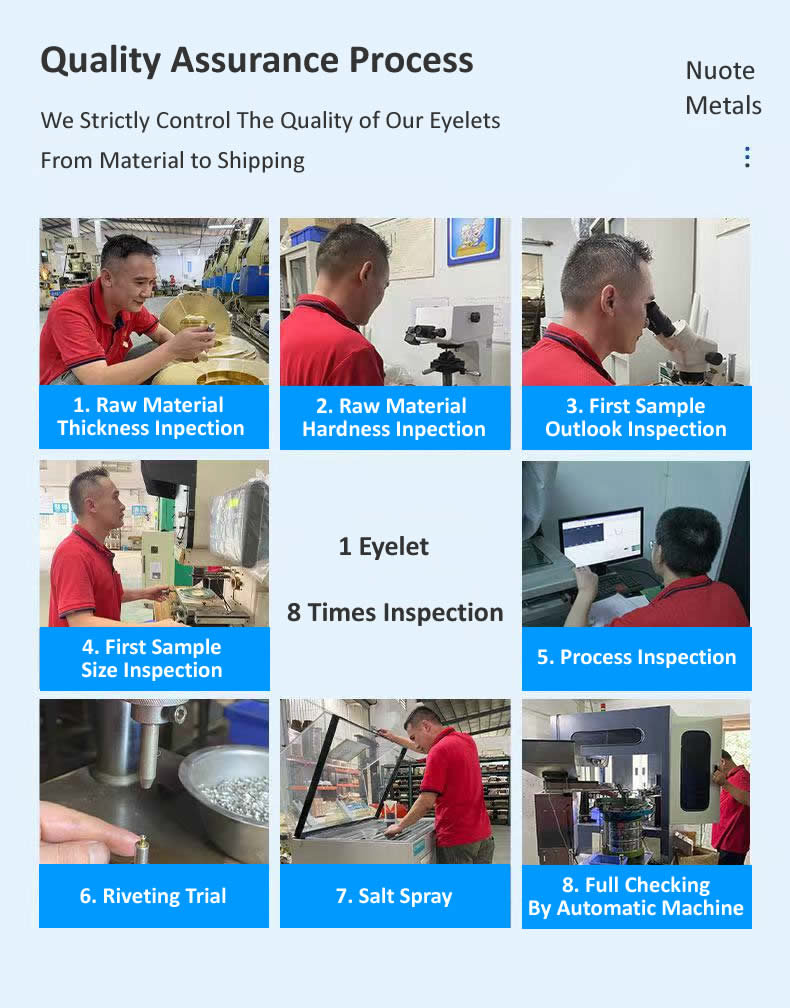

Одна заклепка, восемь проверок – как мы обеспечиваем качество

Каждая партия длинных трубчатых заклепок проходит через восемь ворот качества:

Проверка диаметра сырья– Заготовка трубы измерена лазерным микрометром (±0,02 мм). Любая катушка, выходящая за пределы диапазона, отклоняется.

Проверка состава сырья– Спектрометрическая проверка марки материала.

Проверка внешнего вида первой статьи– Первые 10 заклепок проверены под увеличением на наличие трещин, заусенцев, дефектов.

Первая проверка размеров изделия– Внутренний диаметр, внешний диаметр, диаметр головки, высота головки и общая длина проверены на оптическом компараторе.

Текущие проверки— 5 заклепок каждые 500 штук. Любой дрейф останавливает пресс.

Тестовая установка (пробное сжигание)– Каждые 2000 деталей вставьте в образец материала 3 заклепки. Клинч осматривают на предмет симметрии и трещин.

Испытание солевым туманом (при необходимости)– Тестирование ASTM B117. Сертификат выдан вместе с партией.

Окончательная выходная проверка– 100% оптическая сортировка. Образец AQL проверен вручную. Выдана полная документация.

Работа с клиентами по всему миру

Мы поставляем длинные трубчатые заклепки производителям в Северной Америке, Европе и Азии. Наши клиенты строят:

• Автомобильные жгуты проводов– Переборочные проходы, прокладка кабелей
• Промышленное оборудование– Сборка толстых панелей, структурные соединения
• Мебель– Тяжелые соединения рамы, толстые штабели материалов
• Корпуса для электроники– Проходные отверстия для проводов, прокладка кабеля
• Морское оборудование– Коррозионностойкое крепление толстой панели
• системы отопления, вентиляции и кондиционирования– Соединения воздуховодов, толстые изоляционные панели

Мы сотрудничаем как с небольшими сборочными цехами, так и с крупными OEM-производителями — от быстрого прототипирования до крупносерийного производства. Наша сила — в гибкости: нестандартные размеры, быстрые образцы и стабильное качество в любых объемах.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «Какую максимальную длину ствола вы можете изготовить для длинных трубчатых заклепок?»

О: Мы можем изготовить длинные трубчатые заклепки с длиной ствола до 100 мм, в зависимости от диаметра и толщины стенки. Если длина превышает 100 мм, мы рекомендуем проконсультироваться с нашей командой инженеров: более длинные заклепки могут потребовать специального обращения и подлежат технико-экономическому обоснованию с учетом ваших конкретных требований к материалу и применению. Практический максимум часто определяется наличием запаса труб и производительностью штамповочного пресса.

Вопрос: «Требуются ли для длинных трубчатых заклепок специальные инструменты для установки по сравнению со стандартными трубчатыми заклепками?»

О: Как правило, нет – можно использовать одни и те же установочные инструменты, если они совместимы с диаметром вала. Однако для очень длинных заклепок (длина ствола более 50 мм) мы рекомендуем использовать направляющий установочный пуансон, чтобы предотвратить коробление ствола во время развальцовки. Дополнительная длина делает трубку более восприимчивой к изгибу, если сила приложена не под прямым углом. Мы можем поставить подходящие установочные инструменты, разработанные специально для ваших размеров длинных трубчатых заклепок – пуансоны и наковальни, которые обеспечивают чистое, прямое развальцовывание без изгиба. Срок изготовления оснастки обычно составляет 5–7 дней, и мы можем включить его в ваш заказ на образец.
