Почему инженеры выбирают медные трубчатые заклепки из-за проводимости, терморегулирования и сохранения патины?

Медь — один из старейших крепежных материалов, известных в промышленности. Но сочетание меди с полностью трубчатой ​​формой выглядит удивительно современно. В Nuote Metals мы производиммедные трубчатые заклепкидля клиентов, которым нужно больше, чем просто механическое соединение – им нужна целостность электрической цепи, рассеивание тепла или красиво стареющая поверхность. В этом руководстве основное внимание уделяется трубчатой ​​конфигурации: полностью полой, легкой и с низким усилием.

Чем отличается медная трубчатая заклепка?

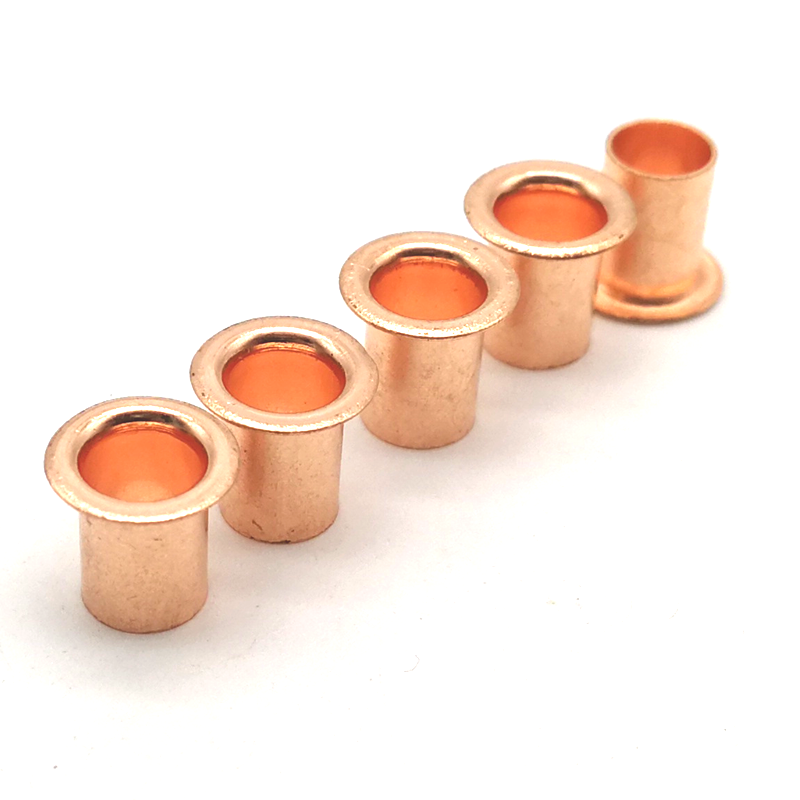

A медная трубчатая заклепкапредставляет собой неразъемную застежку с предварительно сформированной головкой и полым от хвостовой части до головки стержнем. Толщина стенки обычно колеблется от 0,20 мм до 0,45 мм, в зависимости от диаметра. Во время установки тонкая медная стенка выкатывается наружу с очень небольшим усилием, создавая чистый и равномерный изгиб.

Три свойства отличают медь от алюминия, стали или латуни:

Электропроводность:100% IACS (Международный стандарт на отожженную медь). Ни один другой распространенный металл крепежа не сравнится с этим.

Теплопроводность:401 Вт/м·К – идеально подходит для радиаторов и охлаждающих устройств.

Естественная коррозионная стойкость:Образует защитную зеленую патину (основной карбонат меди) на открытом воздухе.

Объединив эти свойства с трубчатой ​​формой, вы получите застежку, которая проводит ток, передает тепло, схватывается при легком давлении и практически не добавляет веса.

Медные трубы по сравнению с другими материалами – практическое сравнение

В таблице ниже размещенымедные трубчатые заклепкинаряду с алюминиевыми и латунными трубчатыми заклепками – все полностью полые, одинакового диаметра.

Наше наблюдение:Для чисто электрических или тепловых задач медь не имеет себе равных. Для погружения в соленую воду лучше использовать трубку из нержавеющей стали 316. Для декоративного золотого цвета в помещении дешевле подойдет латунь. Выбирайте медь, когда важны проводимость или патина.

Четыре реальных применения, в которых медные трубчатые заклепки превосходны

Шинные соединения и заземление

Распределительной панели необходимы постоянные соединения с низким сопротивлением. Болты со временем ослабевают. Твердые медные заклепки работают, но требуют большого усилия установки. Компания Nuote Metals поставила медные трубчатые заклепки C11000 производителю распределительных устройств. Трубчатая форма снизила усилие установки на 40 %, а полый центр позволил визуально контролировать формирование полного рулона. Контактное сопротивление измерено ниже 0,1 мОм после 1000 термоциклов.

Крепление светодиодного радиатора

Управление температурным режимом имеет решающее значение для мощных светодиодов. Производитель автомобильного освещения использовал алюминиевые заклепки для крепления ребристых радиаторов к светодиодным платам. Теплопроводность алюминия (237 Вт/м·К) была приемлемой, но хотелось большего. Переход на медные трубчатые заклепки увеличил эффективность теплового пути почти на 70%. Более низкая установочная сила также предотвратила растрескивание керамической подложки светодиода.

Кровля и гидроизоляция наследия

Реставрация исторического здания потребовала крепежа, который бы соответствовал существующей медной крыше. Нержавеющая сталь визуально выглядела неправильно. Твердые медные заклепки были настоящими, но устанавливались медленно. Подрядчик использовал медные трубчатые заклепки от Nuote Metals – тот же материал, та же патина, но схватывание на 50% быстрее. Через три года заклепки неотличимы от оригинальных цельных.

Антимикробные сенсорные поверхности

Природные антимикробные свойства меди (проверены в соответствии со стандартами EPA и ISO 22196) ценны для продуктов, к которым часто прикасаются. Производитель общественных перил встроил медные трубчатые заклепки в качестве декоративных и функциональных элементов. Заклепки убивают >99,9% бактерий в течение двух часов. Трубчатая форма позволила сохранить низкий профиль и не мешала гладкой поверхности поручней.

Технические параметры – наши заводские стандарты

Nuote Metals производит медные трубчатые заклепки из C11000 (медь ETP) и C12200 (раскисленная фосфором медь). В таблице ниже показан наш стандартный размерный ряд.

Для диаметров менее 2 мм трубчатую форму становится трудно формировать. Для очень маленьких размеров мы рекомендуем полутрубчатые медные заклепки.

Доступные варианты отделки:

Натуральный (в существующем виде)— яркий красно‑оранжевый, на открытом воздухе патинирует

Лакированный– прозрачное покрытие предотвращает потускнение (при использовании внутри помещений)

лужёный– паяется, предотвращает окисление поверхности

Античный/оксидированный— темно-коричневая препатина для придания винтажного вида

Вся отделка соответствует требованиям RoHS.

Установка – уникальное поведение меди

Медь мягкая и пластичная, что облегчает установку, но при этом на ней легко остаются следы.

Рекомендуемое усилие установки

Для хвостовика диаметром 3 мм, стопка материала толщиной 1,5–2,5 мм: 400–700 Н. Используйте пневматический или сервопресс. Ручной пресс работает при небольшом объеме.

Подготовка отверстия

Диаметр отверстия = наружный диаметр хвостовика + 0,05–0,10 мм. Удаление заусенцев имеет важное значение: острый заусенец расколет тонкую медную стенку.

Оснастка

Используйте полированные, закаленные стальные наковальни. Грубые или грязные инструменты оставляют неизгладимые следы на мягкой медной поверхности. Неглубокая вогнутая наковальня обеспечивает чистый и ровный завиток.

Распространенные ошибки

【медные трубчатые заклепки】Часто задаваемые вопросы

В1: Могу ли я использовать медные трубчатые заклепки на открытом воздухе? Станут ли они зелеными?

О: Да, и зеленая патина – это особенность, а не дефект. Медь под воздействием воздуха и влаги сначала образует коричневый оксид (куприт), а затем в течение нескольких лет зеленый карбонат (основной карбонат меди). Эта патина стабильна, непористая и останавливает дальнейшую коррозию. Для наружного применения, такого как кровля, гидроизоляция или садовые изделия, желательна патина. Если вы хотите сохранить яркий медный цвет, используйте лакированные медные трубчатые заклепки, но лак со временем сотрется на открытом воздухе. Nuote Metals рекомендует натуральную (нелакированную) медь для любого наружного применения, где требуется долговременная коррозионная стойкость.

В2: В чем разница между медью C11000 и C12200 для трубчатых заклепок?

О: C11000 (электролитическая прочная смола) — это стандартная медь с высокой проводимостью — 100 % IACS. Он мягкий, легко настраивается и подходит для большинства электрических и декоративных применений. C12200 (раскисленный фосфором) содержит небольшое количество фосфора (0,015–0,040%) в качестве раскислителя. Он имеет немного меньшую проводимость (85–90% IACS), но лучшую свариваемость и устойчивость к водородному охрупчиванию. Он также более устойчив к коррозии в определенных водных условиях. Наша рекомендация: для общего электрического и декоративного использования используйте C11000. Для сантехнических работ, контакта с водой или любых других применений, связанных со сваркой или пайкой рядом с заклепкой, используйте C12200.

Вопрос 3: Как рассчитать правильную длину медной трубчатой ​​заклепки?

О: Медь мягкая и легко катится, поэтому вам понадобится меньше выступающего материала, чем для стали. Используйте следующую формулу: Длина ствола = Толщина стопки материала + (0,4–0,7) × Диаметр хвостовика. Пример: общий размер стопки 2,0 мм, диаметр хвостовика 3,0 мм. Используйте середину диапазона: 0,55 × 3,0 = 1,65 мм. Общая длина = 2,0 + 1,65 = 3,65 мм. Округлите до ближайшей стандартной длины (например, 3,8 мм или 4,0 мм). Для очень мягких материалов (тонкая ткань, резина) используйте 0,4×d. Для более твердых стопок (кожа, жесткий пластик) используйте 0,7 × d. Nuote Metals может бесплатно отправить вам образцы заклепок двух соседних длин для тестирования — просто сообщите нам толщину вашей стопки.

Качество и прозрачность

Nuote Metals работает в соответствии с ISO 9001:2015. Каждая партиямедные трубчатые заклепкиможно проследить по сертификату сырья (номер плавки), журналу производственного пресса и окончательному отчету о проверке. Мы выполняем выборку AQL в соответствии со стандартом ISO 2859: критические параметры равны 1,0, основные — 2,5. Декларации RoHS включены без дополнительной оплаты.

Наша политика в отношении клиентов:

• Бесплатные образцы (размеры на складе) – платите только курьеру
• Нестандартная длина и форма фланцев – оснастка готова через 10 дней
• Минимальный заказ 20 000 штук стандартных размеров; ниже для первых заказов
• Срок выполнения: запас 3–5 дней; на заказ 15–20 дней

Мы поставилимедные трубчатые заклепкиклиентам в более чем 30 странах, в том числе в сфере распределения электроэнергии, освещения, культурно-исторического строительства и производства медицинского оборудования.
