Являются ли трубчатые заклепки DIN 7340 точным решением для ваших легких сборочных работ?

Когда немецкий инженер тянется затрубчатая заклепкаСкорее всего, они указывают стандарт DIN 7340. Этот стандарт на протяжении десятилетий был основой прецизионного производства полых заклепок в Европе. В Nuote Metals мы производимЗаклепки DIN 7340для клиентов, которым требуются точные размеры, постоянная толщина стенок и надежная работа.

В этом руководстве объясняется, что на самом деле определяет стандарт DIN 7340, как читать обозначение DIN 7340 и в чем эти заклепки превосходят обычные альтернативы.

Что такое DIN 7340?

DIN 7340 — это немецкий промышленный стандарт, определяющий трубчатые заклепки, вырезанные из бесшовных тянутых труб. Стандарт охватывает номинальные диаметры от 1 мм до 10 мм и определяет две формы головки: форма A (плоская/скругленная головка) и форма B (круглая головка с накаткой). Текущая версия – DIN 7340:2011-03.

Ключевым отличием трубчатых заклепок DIN 7340 от других полых заклепок является производственный процесс. В отличие от полых заклепок, изготовленных методом глубокой вытяжки (что создает чашеобразную форму),Заклепки DIN 7340изготавливаются из бесшовных тянутых прецизионных труб. Это гарантирует, что как внутренний, так и внешний диаметры будут идеально цилиндрическими с одинаковой толщиной стенок.

Как прочитать обозначение DIN 7340

Стандарт определяет четкое соглашение об именах. Каждый параметр включен в номер детали:

РН А 3 х 0,3 х 20 DIN 7340 Медь

Эта система именования означает отсутствие двусмысленности. Покупатель в Германии и производитель в Китае ссылаются на одну и ту же заклепку.

Распространенные области применения трубчатых заклепок DIN 7340

Потому чтоЗаклепки DIN 7340Изготовлены из прецизионных трубок с постоянной толщиной стенок, они хорошо подходят для применений, где важна чистота внутреннего отверстия.

Электрический ввод и сборка печатной платы

Полый центр трубчатой ​​заклепки DIN 7340 позволяет проходить проводам. Это ценно для точек заземления печатных плат, клеммных соединений и сквозных электрических соединений, где пространство ограничено. Луженые латунные заклепки DIN 7340 особенно распространены для паяных соединений.

Изделия из кожи, сумки и обувь

Модная и кожевенная промышленность в значительной степени полагаются на заклепки DIN 7340 для отверстий для ремней, усиления сумок, петель для обуви и крепления ремней. Низкое усилие установки, необходимое для трубчатых заклепок, предотвращает повреждение мягких материалов, таких как кожа и ткань.

Автомобильные и аэрокосмические компоненты

Заклепки DIN 7340 используются в автомобильных салонах, воздуховодах систем отопления, вентиляции и кондиционирования воздуха, осветительных приборах и ненесущих конструкциях в аэрокосмической отрасли, где снижение веса и устойчивость к коррозии являются приоритетами.

Промышленное и машиностроительное применение

Лестничные перекладины, корпуса для электроники, ребра теплообменников и каркасы мебели — все это примеры того, как трубчатые заклепки DIN 7340 обеспечивают экономичное постоянное соединение.

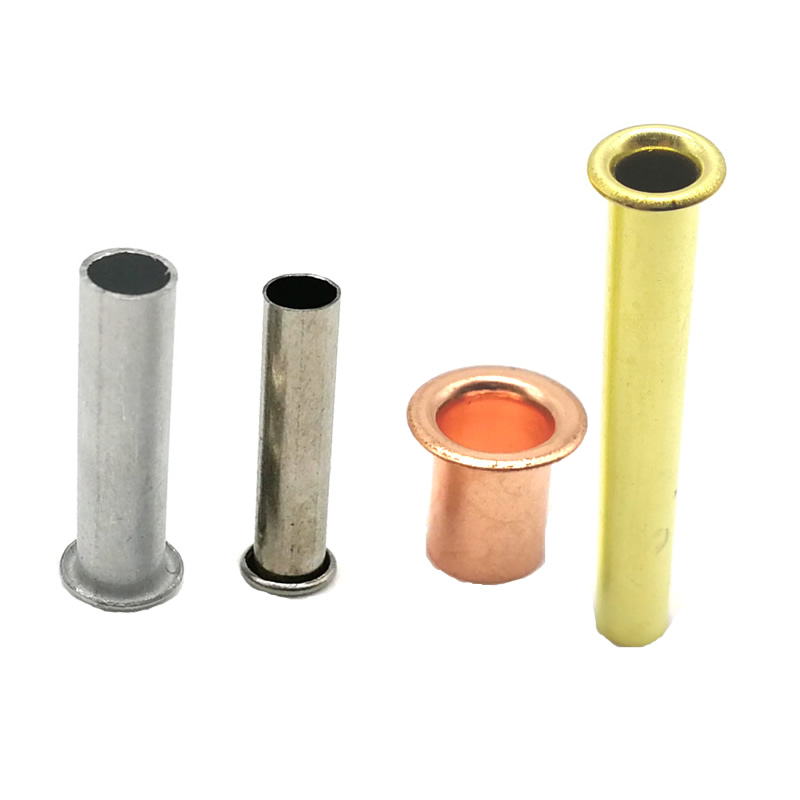

Варианты материалов и выбор

DIN 7340 допускает использование нескольких основных материалов. В таблице ниже приведены распространенные варианты и их наиболее подходящие варианты применения.

Заклепки, соответствующие стандарту DIN 7340, изготовленные из тянутых трубок, имеют преимущество перед полыми заклепками глубокой вытяжки: цилиндрическая форма обеспечивает равномерную толщину стенок, что приводит к предсказуемому образованию рулонов во время установки.

Габаритные характеристики — форма A по сравнению с формой B

Форма A (плоская/скругленная головка)

Форма А имеет плоскую головку с низким профилем. Это наиболее распространенная конфигурация для крепления общего назначения, где допускается заподлицо или низкопрофильная отделка.

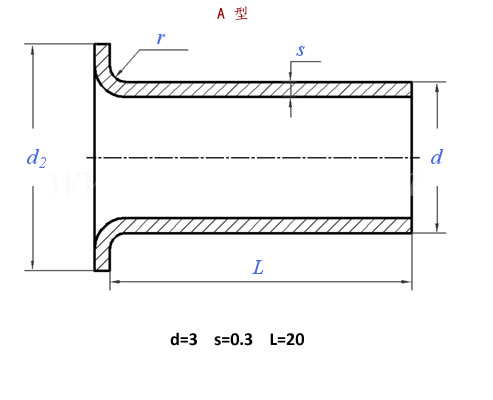

Пример размеров формы A (плоская головка):

Допуски формы A обычно составляют ±0,05 мм для диаметра хвостовика и ±0,10 мм для диаметра головки.

Форма B (круглая/закатанная головка)

Форма B имеет закругленный профиль головки. Закругленный край обеспечивает законченный вид и часто используется для видимых применений или там, где требуется более декоративная отделка.

Например, в каталоге Würth указана стальная заклепка формы B с цинковым покрытием: d1 = 8 мм, диаметр головки = 12 мм, высота головки = 1,4 мм, длина = 8 мм, вес = 1500 г.

Форма B также может иметь накатку на головке для улучшения захвата в некоторых случаях, хотя это зависит от производителя.

Установка – что подходит для заклепок DIN 7340

Правильная установка трубчатой ​​заклепки требует внимания к трем переменным: размеру отверстия, длине заклепки и инструменту.

Размер отверстия

Отверстие должно быть правильного размера. Рекомендуется зазор не более +0,10 мм по наружному диаметру (d1). Если отверстие слишком велико, трубка прогнется внутри до того, как сформируется головка. Если отверстие слишком узкое, тонкая стенка может расколоться.

Расчет длины заклепки

Для стандартной перекидной клинча необходимая длина заклепки составляет:

Общая толщина материала + (0,5–0,7) × d1

Пример: соединение двух листов общей толщиной 2,0 мм заклепкой диаметром 3 мм:

Длина = 2,0 + (0,6×3,0) = 3,8 мм.

Использование слишком большой длины приводит к беспорядочному и нестабильному клинчу. Использование слишком малого количества означает, что завиток не сможет сформироваться должным образом.

Оснастка

Всегда используйте полированный, закаленный стальной пробойник. Клепальная матрица должна быть спроектирована так, чтобы постепенно расширять стержень заклепки, чтобы предотвратить коробление. Формирование матрицы с постепенным расширением, а не с острым выступом, обеспечивает равномерный вращение на 360°.

Качество и сертификаты

Стандарт DIN 7340 поддерживается Комитетом по крепежу DIN (FMV). Стандарт периодически пересматривается и обновляется, текущей версией является версия 2011 года.

Nuote Metals производитЗаклепки DIN 7340из стали, нержавеющей стали, меди, алюминия и латуни, с отделкой, в том числе простой, никелированной и луженой. Размеры могут быть изготовлены по чертежам заказчика. Компания работает с сертификатом ISO 9001:2015 и осуществляет 100% проверку качества перед отправкой. Бесплатные образцы доступны для имеющихся на складе размеров, минимальный заказ составляет 20 000 штук для стандартных заказов.

Заклепки, соответствующие стандарту DIN 7340, изготавливаются из бесшовных тянутых трубок, что обеспечивает более постоянную толщину стенок по сравнению с альтернативами глубокой вытяжки. Это актуально для применений, где внутреннее отверстие должно оставаться чистым для прохождения проволоки или где критическое значение имеет равномерное формирование рулона.

Начало работы с заклепками DIN 7340

Если вы в настоящее время указываетеЗаклепки DIN 7340или планируете перейти на стандартизированную трубчатую заклепку для своей сборки, самый быстрый способ — запросить образцы.

Укажите общую толщину стопки материала, желаемый диаметр хвостовика (d1) и предпочтительный материал. Nuote Metals рассчитает рекомендуемую длину и отправит вам образцы для тестирования.
