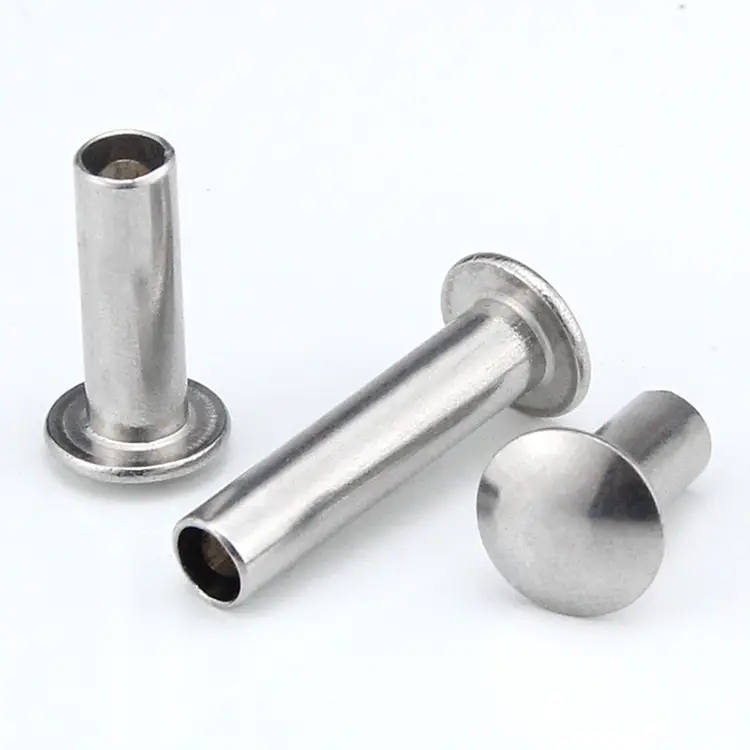

Полутрубчатая заклепка с круглой головкой

Круглая головка — самая узнаваемая головка заклепки в мире. Вы видели это тысячи раз — на джинсах, мостах, багаже, машинах. Это не дизайнерская случайность.

Круглая головка работает, потому что она проста. Он распределяет нагрузку равномерно. Он сопротивляется ударам. Это не цепляет. Выглядит законченным.

Полутрубчатые заклепки с круглой головкойвозьмите эту классическую форму и добавьте эффективность производства полупустой полости. В результате получается крепеж, который:

• Требуется на 70 % меньше установочного усилия, чем для сплошной заклепки с круглой головкой.
• Быстро устанавливается на автоматизированных сборочных линиях.
• Крепко держится, не растрескивая окружающие материалы.
• Выглядит так же, как заклепка, которая использовалась более века.

Четыре материала, одна форма – соответствие применению

Круглая голова осталась прежней. Материал меняется в соответствии с вашими требованиями.

Одно применение – фурнитура для чемодана

Производитель чемоданов использовал твердые заклепки для крепления ручек, угловых ограждений и замков к своим поликарбонатным чемоданам. Высокая сила установки цельных заклепок вызывала трещины под напряжением вокруг отверстий для заклепок, что приводило к сбоям в эксплуатации и претензиям по гарантии. Производитель также хотел, чтобы видимые головки заклепок имели более чистый и однородный вид.

Они перешли наполутрубчатые заклепки с круглой головкой– Хвостовик 4,0 мм, круглая головка 7,0 мм, длина ствола 10,0 мм, никелированная сталь. Полуполая полость снизила усилие установки более чем на 60 %, исключив появление стрессовых трещин в поликарбонате. Круглая головка обеспечивала целостный купол, соответствующий их проектным характеристикам. Никелированное покрытие устойчиво к истиранию и коррозии в условиях путешествий.

С тех пор производитель использовал более 1,2 миллиона заклепок во всей своей линейке багажа, при этом не возникло никаких проблем с растрескиванием и значительно улучшилась скорость сборки.

Преимущество круглой головы: два числа, которые имеют значение

Номер 1: 1,6 – 1,8

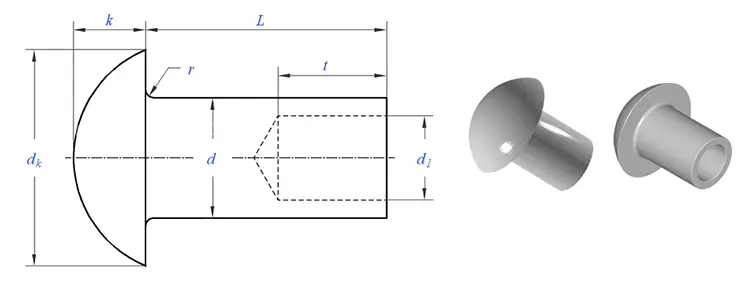

Диаметр круглой головки в 1,6–1,8 раза превышает диаметр хвостовика. Это обеспечивает оптимальный баланс между опорной поверхностью и высотой головки — достаточно широкой, чтобы предотвратить протягивание, и достаточно высокой, чтобы обеспечить ударопрочность.

Номер 2: 45 – 55%

Глубина полости полутрубчатой ​​заклепки составляет 45–55% длины ствола. Это «золотая середина» — достаточно глубокая, чтобы уменьшить усилие установки, и достаточно мелкая, чтобы сохранить силу клинча.

Доступные размеры – стандартные диаметры хвостовика

Мы производимполутрубчатые заклепки с круглой головкойсо следующими диаметрами хвостовика. Диаметр головки и длина ствола подбираются в соответствии с размером хвостовика.

Нестандартные диаметры хвостовика, диаметры головки и длина ствола доступны по запросу.

За каждой заклепкой – производственный процесс, гарантирующий последовательность

Что делает круглую головку идеально симметричной, полуполую полость одинаковой формы и хвостовик, обработанный с точностью до ±0,05 мм? Ответ: это не просто машина — это система управления.

Наш процесс холодной высадки в последовательности:

• Волочение проволоки – проволока из исходного материала вытягивается до точного диаметра хвостовика. Допуск: ±0,02 мм.
• Отрезка – проволока обрезается до точной длины заготовки.
• Первый удар – заготовка выравнивается по центру для следующего этапа.
• Второй удар – твердосплавная матрица образует круглую головку. Каждый раз один и тот же купол.
• Третий удар. Удар создает полупустоту на глубине 45–55%.
• Обрезка — удаляется засветка по краю головки.
• Галтовка – микрозаусенцы исключены.
• Гальваника или покрытие – наносится собственными силами или сертифицированными партнерами.

Что мы проверяем и почему:

Каждая партия заклепок производится по этой системе. Никаких догадок. Никаких отклонений.

Одна заклепка, восемь проверок – наша гарантия качества

• Проверка диаметра сырья – Лазерный микрометр, ±0,02 мм.
• Проверка твердости сырья – тестер Роквелла
• Первая проверка внешнего вида изделия – 20-кратное увеличение на наличие дефектов
• Первая проверка размеров изделия – проверка оптического компаратора
• Проверка в процессе производства – 5 заклепок на каждые 500 штук.
• Тестовая установка – каждые 2000 штук, устанавливается в образец материала.
• Испытание в солевом тумане (при необходимости) – ASTM B117.
• Окончательная выходная проверка – оптическая сортировка + ручная проверка AQL

Где они используются

Полутрубчатые заклепки с круглой головкой являются наиболее универсальным типом головки заклепки:

• Чемоданы и чемоданы – крепления для ручек, угловые ограждения, крепление замка, шарнирные штифты.
• Автомобильная промышленность — тормозные накладки, накладки сцепления, внутренняя отделка, панели кузова, сиденья в сборе.
• Мебель – Петли в сборе, соединения рам, детали стульев, направляющие для ящиков.
• Конвейерные системы – стыковка лент, крепление кронштейнов, опорные узлы.
• Изделия из кожи – отверстия для ремня, фурнитура для сумок, декоративные заклепки.
• Промышленное оборудование – защитные ограждения машин, панели управления, крепление паспортной таблички.
• Строительство – легкие конструктивные соединения, металлический каркас, архитектурная фурнитура.
• Аэрокосмическая промышленность — внутренняя отделка, панели в сборе, ненесущие элементы.
• Электроника – монтаж компонентов, сборка шасси, крепление радиатора

Наши сертификаты и награды

Nuote Metals утверждает:

• ISO 9001:2015 – Система менеджмента качества.
• Соответствие RoHS – проверено сторонним тестированием
• Соответствие REACH – действующая декларация SVHC
• Протоколы испытаний SGS – доступны по запросу для конкретных партий.

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между полутрубчатой ​​заклепкой с круглой головкой и сплошной заклепкой с круглой головкой?

О: Принципиальное отличие – полая полость в хвостовой части. Полутрубчатая заклепка имеет неглубокую полость на конце, требующую всего 25–30% усилия, необходимого для сплошной заклепки того же диаметра. Это ускоряет установку и щадит окружающие материалы. Цельные заклепки обеспечивают немного более высокую прочность на сдвиг (полутрубчатые сохраняют 80–90% прочности цельных заклепок), но требуют тяжелого оборудования и большего времени. Для большинства промышленных, автомобильных, мебельных и багажных применений, включая описанный выше чемодан, полутрубчатые заклепки обеспечивают более чем достаточную прочность, сохраняя при этом эффективность производства.

В2: Какие материалы доступны для таких заклепок?

О: Мы производим полутрубчатые заклепки с круглой головкой из четырех групп материалов:

• Низкоуглеродистая сталь – самая прочная и экономичная, с цинковым или никелированным покрытием.
• Нержавеющая сталь (304/316) – Постоянная коррозионная стойкость для морского и наружного применения.
• Латунь (C2680) – электропроводность, классический вид золота.
• Алюминий (5052/5056) – самый легкий, немагнитный для применений, где вес критичен.

Мы поставляем на склад все четыре материала с хвостовиками обычных диаметров.

Вопрос 3: Как выбрать правильную длину ствола для полутрубчатой ​​заклепки с круглой головкой?

О: Выберите длину ствола примерно на 1,5–2,0 мм больше, чем общая толщина стопки материала. Например, если вы соединяете два стальных листа толщиной 2 мм (всего 4 мм), выберите длину ствола 5,5–6,0 мм. Эта дополнительная длина обеспечивает достаточно материала для того, чтобы полая секция могла развернуться наружу и сформировать надежный зажим, не опускаясь до дна. Если ствол слишком короткий, клинч будет слабым. Слишком длинный, и ствол может помяться. Отправьте нам толщину штабеля материала, и мы порекомендуем точную длину ствола.

Не уверены, какая заклепка с круглой головкой подойдет для вашего применения?

В каждой отрасли свои требования. Багажу необходима ударопрочность. Конвейерам необходима виброустойчивость. Кожаные изделия нуждаются в чистовой отделке.

Для всех из них мы изготовили заклепки с круглой головкой.

Если вы не уверены в диаметре хвостовика, длине ствола или материале — пришлите нам фотографию вашей сборки или чертеж. Мы порекомендуем точную спецификацию.

Мы не берем денег за инженерные консультации. Это часть того, что мы делаем.
