Штамповка мелких деталей

В мире обработки металлов давлением размер представляет собой уникальную проблему. Штамповка мелких деталей — компонентов размером всего несколько миллиметров в поперечнике или весом долей грамма — требует специального оборудования, инструментов и контроля процесса. Небольшой заусенец или смещение размеров на 0,02 мм могут сделать всю партию непригодной для использования.

Новые металлыимеет специальные производственные линии специально дляштамповка мелких деталей. Наши прессы, устройства подачи и матрицы оптимизированы для миниатюрных компонентов, используемых в электронике, медицинских приборах, часовом производстве и точных автомобильных системах. Мы производим штамповку мелких деталей со скоростью до 1200 ударов в минуту, с выдержкой допусков ±0,01 мм.

Что такое штамповка мелких деталей?

Штамповка мелких деталейметаллические компоненты, обычно характеризующиеся:

Максимальный размер – менее 30 мм в любом направлении.

Толщина материала – обычно от 0,1 до 1,5 мм.

Вес – часто менее 5 граммов.

Сложность – может включать в себя множественные изгибы, пробитые отверстия, тиснения или чеканные поверхности.

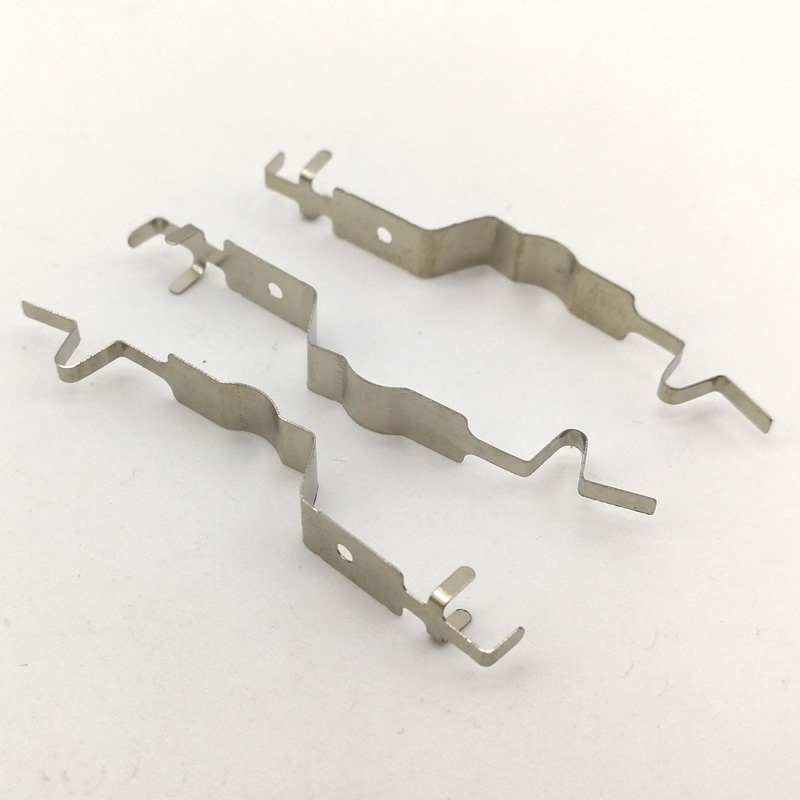

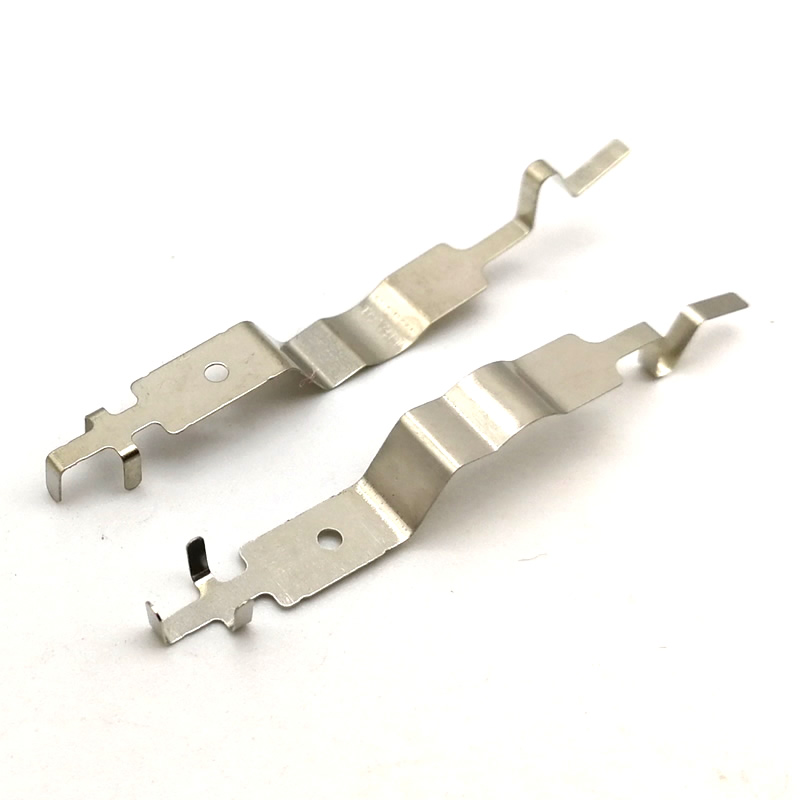

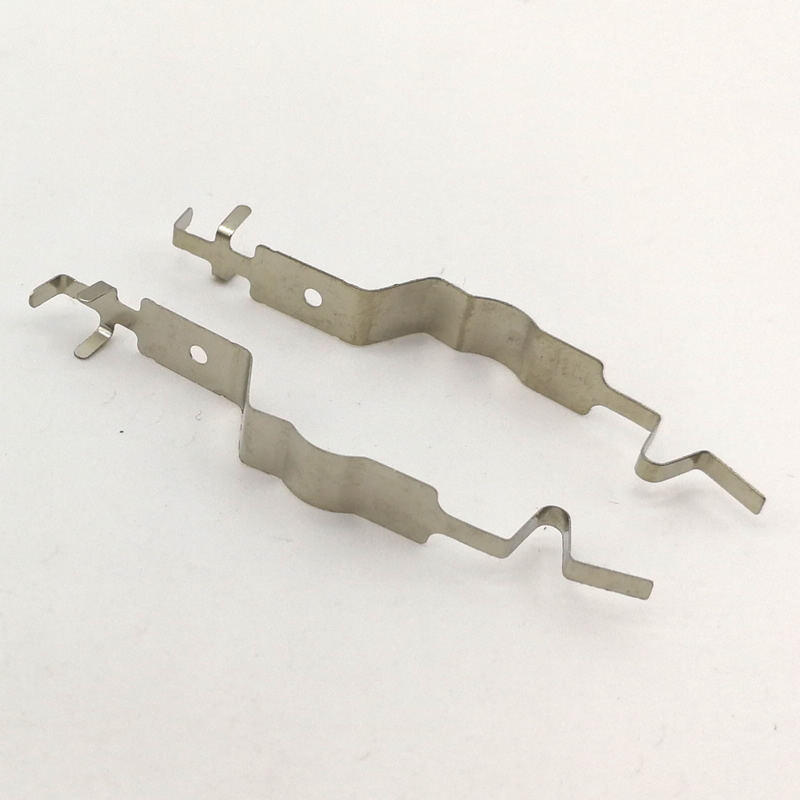

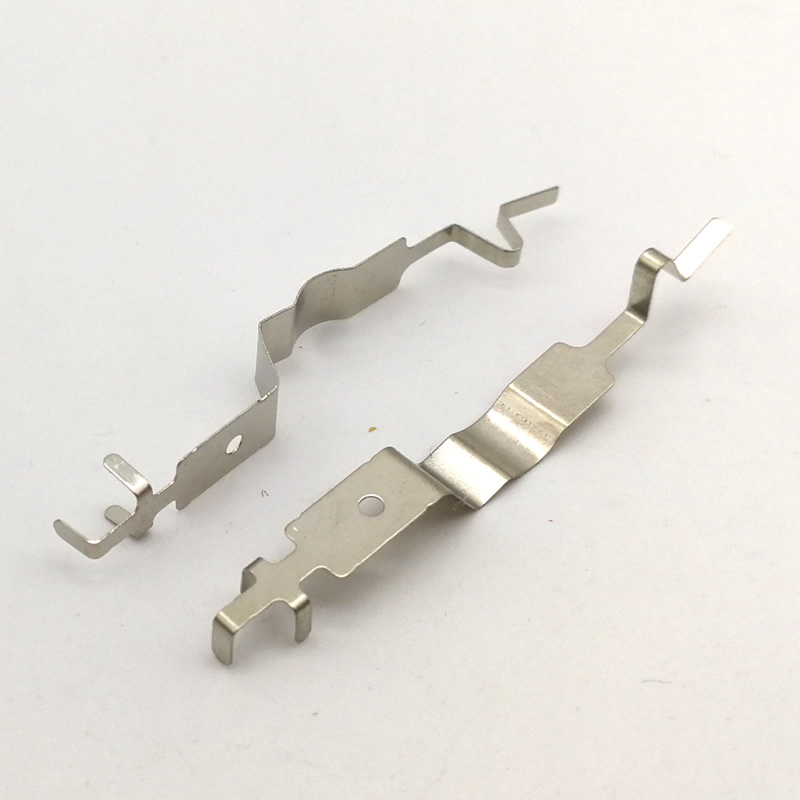

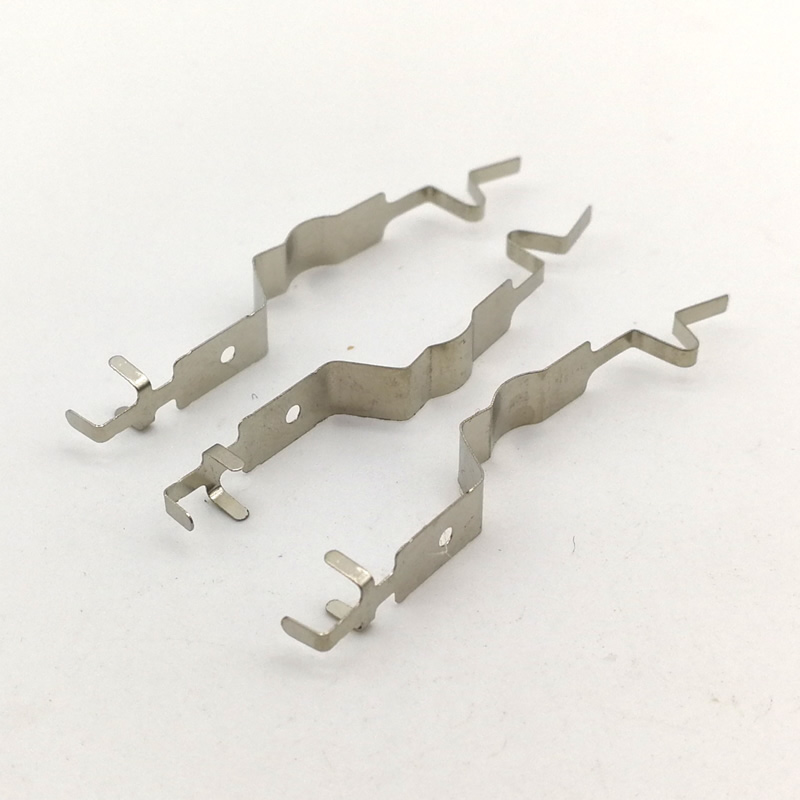

Примеры штамповки мелких деталей включают штыри разъемов, пружинные контакты, защитные крышки, клеммы аккумулятора, звенья часов, кронштейны датчиков и наконечники хирургических инструментов.

Экономикаштамповка мелких деталейуникальны. Цена детали невысока, оснастка плотная (много полостей на матрицу), а требования к качеству исключительно высоки. Компания Nuote Metals усовершенствовала этот процесс, чтобы обеспечить надежность в больших масштабах.

Почему стоит выбирать металлы Nuote для штамповки мелких деталей?

Специализированные прессы для мелких деталей

Стандартные штамповочные прессы не идеальны дляштамповка мелких деталей. Компания Nuote Metals располагает высокоскоростными прецизионными прессами:

Короткая длина хода – от 10 до 30 мм (уменьшает время подачи воздуха, увеличивает количество оборотов в минуту)

Рамы с гашением вибрации – обеспечивает выравнивание матрицы на высоких скоростях.

Сервоподача с точностью ±0,02 мм – необходима для тонкой и узкой катушки

Встроенные датчики — обнаруживают нарушения подачи, выброс детали и износ инструмента.

Инструменты, созданные для миниатюрных функций

Наши штампы дляштамповка мелких деталейиспользовать:

Твердосплавные пуансоны с микрошлифовкой – диаметр всего 0,3 мм.

Пластины из карбида вольфрама – выдерживают многоцикловый износ

Принудительный выброс детали – пневматические или пружинные штифты предотвращают прилипание

Станции оптической проверки – встроенные камеры для критических размеров

Чистые помещения и протоколы обработки

Мелкие детали легко теряются или загрязняются.Новые металлыподдерживает:

Специализированные линии для упаковки мелких деталей – антистатические лотки, ленты на катушках или пакеты по индивидуальному заказу.

Магнитные и вибрационные питатели – для автоматического подсчета и упаковки.

100% визуальный осмотр – увеличение дефектов поверхности, невидимых невооруженным глазом.

Технические условия на штамповку мелких деталей

Варианты материалов

Размерные возможности для штамповки мелких деталей

Новые металлыдостигает следующих допусков наштамповка мелких деталей.

Скорость и объемы производства

Примечание:штамповка мелких деталейпри меньших объемах может быть более экономичным использование лазерной резки или химического травления.Новые металлыпредоставляет технологические рекомендации по расценкам.

Типичные конфигурации штампов для штамповки мелких деталей

Новые металлыиспользует многорядные матрицы для больших объемовштамповка мелких деталей, сокращая отходы полосы и увеличивая производительность за один ход пресса.

Применение штамповки мелких деталей

Новые металлызапасыштамповка небольшой деталиДля отраслей, где точность в миниатюрном масштабе имеет решающее значение.

Электроника и разъемы

Контакты разъема USB и HDMI (латунь или фосфористая бронза)

Контакты держателя SIM-карты (нержавеющая сталь, никелирование)

Пружинные контакты аккумулятора для носимых устройств

Экранирующие пальцы и зажимы заземления (бериллиевая медь)

Выводные рамки для датчиков и светодиодов

Медицинское оборудование

Наковальня хирургического степлера и компоненты картриджа

Насадки стоматологических инструментов (нержавеющая сталь, с острыми краями)

Разъемы для имплантируемых устройств (титан или нержавеющая сталь 316L)

Стопорные кольца втулки катетера

Контакты диагностических тест-полосок (позолоченные)

Автомобили и электромобили

Клеммы блока предохранителей (луженая латунь)

Зажимы для жгутов проводов (пружинная сталь)

Монтажные кронштейны датчика (тонкая нержавеющая сталь)

Контактные ножи зарядного порта

Шины системы управления батареями (малого формата)

Часовое дело и микромеханика

Мосты зубчатые (латунь)

Штампы ручной настройки (штампованные заготовки для дальнейшей механической обработки)

Пружинные зажимы корпуса

Проставочные кольца движения

Потребительские товары

Контакты для зарядки наушников (позолоченная нержавеющая сталь)

Монтажные пластины для двигателя дрона (алюминий)

Клеммы аккумулятора пульта дистанционного управления

Ползунки и язычки молнии (маленькие штампованные из стали)

Компоненты пряжек для рюкзаков

Обеспечение качества при штамповке мелких деталей – EEAT на практике

Новые металлыприменяет специализированные протоколы качества для миниатюрных компонентов.

Опыт работы с микроинструментом

Наши производители инструментов имеют многолетний опыт заточки пуансонов диаметром до 0,3 мм. Мы используем проволочную электроэрозионную обработку и координатное шлифование для достижения зазора матрицы 5–8% с каждой стороны, что критически важно для чистого среза тонких материалов без заусенцев.

Опыт в области контроля при большом увеличении

Стандартных измерительных инструментов недостаточно для штамповки мелких деталей. Nuote Metals использует:

Системы измерения зрения – 100-кратное увеличение с субмикронным разрешением

Лазерные микрометры Keyence – бесконтактное измерение со скоростью 1000 показаний в секунду

Сканирующая электронная микроскопия (СЭМ) – для анализа отказов и проверки качества кромки (при необходимости привлекается на аутсорсинг)

Авторитетность благодаря отраслевым стандартам

Нашштамповка мелких деталейсоответствовать:

ISO 9001:2015 – Менеджмент качества

IPC-610 – Приемлемость электронных сборок (для разъемов и контактных частей)

RoHS и REACH – соответствие материалов для электроники

IATF 16949 – Автомобильное качество (доступно для мелких автомобильных деталей)

Доверие благодаря 100% автоматизированной проверке

Для критической штамповки мелких деталей,Новые металлыреализует:

Встроенные оптические датчики: проверка наличия деталей и базовой геометрии при скорости 1200 об/мин.

Визуальная сортировка после штамповки – отбраковывает детали с размерными или поверхностными дефектами.

Лента на катушке с автоматическим подсчетом – обеспечивает точное количество без пропусков.

Распространенные проблемы при штамповке мелких деталей и способы их решения с помощью Новые металлы

Часто задаваемые вопросы о штамповке мелких деталей

Ниже приведены наиболее распространенные технические запросы, получаемыеНовые металлыкасательноштамповка мелких деталей.

В1: Каков наименьший размер штампованных мелких деталей, которые может производить Nuote Metals?

Ответ: Компания Nuote Metals производит штамповку небольших деталей длиной до 0,8 мм и шириной 0,3 мм с толщиной материала 0,1 мм. Практический минимум зависит от сложности функции. Для простой плоской шайбы или контактной площадки мы можем штамповать детали диаметром до 0,5 мм, используя твердосплавный инструмент и высокоскоростные прессы. Для деталей, требующих отверстий, минимальный диаметр отверстия составляет 0,2 мм (толщина материала ≤0,15 мм). Для деталей с изгибами или формованными элементами минимальный размер детали составляет примерно 1,5 мм в любом измерении, чтобы обеспечить зазор между оснасткой. Если размеры ваших штампованных мелких деталей меньше этих пределов, Nuote Metals может порекомендовать альтернативные процессы, такие как фотохимическое травление (PCM) или лазерную микрообработку. Мы рекомендуем вам отправить свой чертеж на технико-экономическое обоснование — наши инженеры посоветуют, является ли штамповка технически и экономически целесообразным.

Вопрос 2: Как компания Nuote Metals контролирует появление заусенцев при штамповке мелких деталей, особенно когда детали будут подвергаться манипуляциям или контактировать с чувствительными компонентами?

Ответ: Контроль заусенцев — это проблема качества номер один при штамповке мелких деталей.Новые металлыиспользует трехуровневый подход. Во-первых, оптимизированные зазоры матрицы: для тонких материалов (менее 0,3 мм) мы поддерживаем зазор между пуансоном и матрицей всего 3–5% с каждой стороны, что значительно снижает образование заусенцев, но требует твердосплавных пуансонов для предотвращения износа. Во-вторых, тщательное обслуживание инструмента: мы отслеживаем количество ходов пуансона и заменяем или затачиваем пуансоны каждые 500 000–2 000 000 ходов в зависимости от абразивности материала. В-третьих, вторичное удаление заусенцев для ответственной штамповки мелких деталей: мы предлагаем вибрационную галтовку с использованием керамических или пластиковых материалов, которая обеспечивает равномерный радиус кромки 0,01–0,03 мм и удаляет заусенцы до высоты ≤0,01 мм. Для деталей, которые не допускают видимых заусенцев (например, медицинские лезвия или электрические контакты, которые не должны царапать сопрягаемые поверхности), мы предлагаем электрополировку (для нержавеющей стали) или микроабразивную очистку. Укажите на чертеже максимально допустимую высоту заусенцев, и Nuote Metals выберет подходящий процесс.

В3: Каково типичное время выполнения заказа на оснастку и первые образцы штамповки мелких деталей?

A: Сроки выполненияштамповка мелких деталейзависят от сложности детали и конструкции штампа. Для простых плоских деталей (шайб, зажимов, клемм), для которых можно использовать многорядные матрицы с 2–4 станциями, Nuote Metals обычно поставляет первые образцы через 15–20 рабочих дней после утверждения чертежа. Для сложной штамповки мелких деталей с множеством изгибов, чеканки и прошивки, требующих прогрессивных штампов с 8–15 станциями, время изготовления оснастки составляет 25–35 рабочих дней. Мы предлагаем ускоренное обслуживание (дополнительная плата за инструмент в размере 30%), которое сокращает время выполнения заказа на 7–10 дней. После утверждения оснастки мы предоставляем 20 бесплатных образцов для проверки заказчиком. Срок изготовления штамповки мелких деталей обычно составляет 10–15 рабочих дней для заказов до 500 000 штук, при условии, что покрытие или вторичные операции являются стандартными. Свяжитесь с Nuote Metals и предоставьте чертеж вашей детали в конкретный срок.

В4: Как упаковываются штампованные мелкие детали, чтобы предотвратить потерю или повреждение во время транспортировки? Можете ли вы предоставить ленту и катушку для автоматизированной сборки?

О: Да, Nuote Metals предлагает несколько вариантов упаковки дляштамповка мелких деталей. Для ручной сборки или использования в небольших объемах мы предлагаем антистатические полиэтиленовые пакеты с термосвариваемыми крышками и влагопоглотителем, обычно упакованные по 1 000–10 000 штук в пакете (в зависимости от размера детали). Для автоматизированной сборки методом захвата и размещения мы предлагаем упаковку на катушках в соответствии со стандартами EIA-481 — доступную для деталей размером всего 1,0 x 1,0 мм. Наши услуги по изготовлению лент и катушек включают в себя антистатическую несущую ленту, защитную ленту с контролируемым усилием отрыва и пластиковые катушки диаметром 7 или 13 дюймов. Для очень мелкой или деликатной штамповки мелких деталей мы также предлагаем вафельные лотки (стандарт JEDEC) с отдельными карманами, предотвращающими соприкосновение деталей друг с другом. Для заказов больших объемов мы можем предоставить оптовую упаковку с автоматическим подсчетом и маркировкой. Укажите предпочтительный метод упаковки во время предложения — обычно при заказе от 50 000 штук дополнительная плата за ленту и катушку обычно не взимается.

Почему стоит сотрудничать с Nuote Metals для штамповки мелких деталей?

Производствоштамповка мелких деталейв больших масштабах требуется специализированный опыт, который не могут предоставить обычные штамповочные мастерские. Nuote Metals предлагает:

Скорость пресса до 1200 об/мин – оптимизировано для миниатюрных деталей

Допуски до ±0,01 мм – проверено визуальным измерением

Материалы толщиной всего 0,1 мм – от пружинной стали до бериллиевой меди

Многорядные матрицы – до 16 гнезд за ход для плоских деталей

Проверка на штампе и после штамповки – доступна 100% визуальная сортировка

Упаковка на ленте и в катушках – готовность к автоматизированной сборке

Услуга прототипирования — программные инструменты для мелкообъемной проверки

Бесплатная обратная связь DFM – мы выявляем потенциальные проблемы перед установкой инструментов

КонтактНовые металлысегодня, чтобы представить свой рисунок или обсудить свойштамповка мелких деталейтребования.
