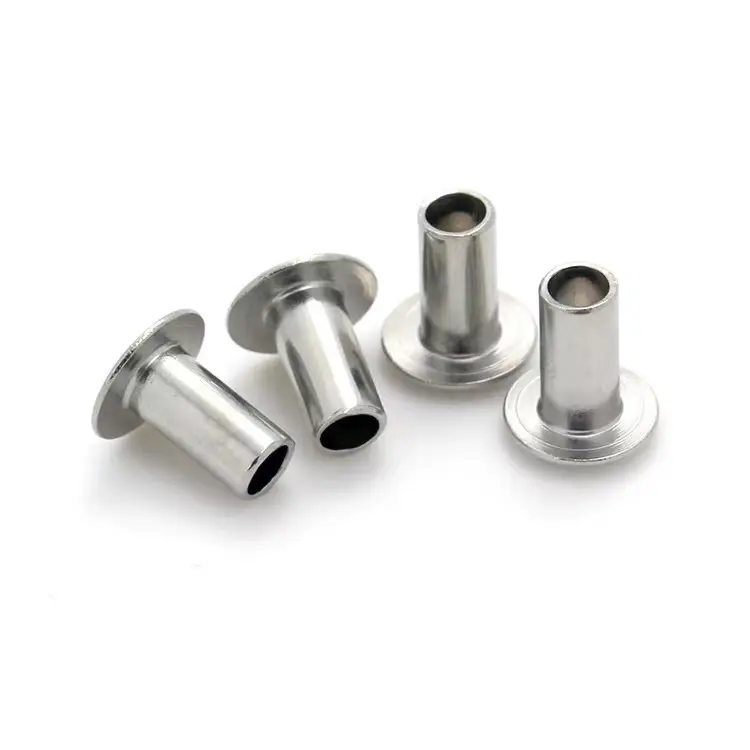

Стальная полутрубчатая заклепка

Для крупносерийных производственных линий, которым требуется быстрое и надежное крепление,стальные полутрубчатые заклепкиот Nuote Metals предлагают идеальный баланс. В отличие от цельной заклепки, требующей большого усилия и тяжелого оборудования, полутрубчатая конструкция — частично полая на хвостовой части — снижает усилие установки примерно на 70 %, сохраняя при этом большую часть прочности на сдвиг. В результате получается крепеж, который устанавливается быстро, работает с более легкими инструментами и при этом обеспечивает постоянное и надежное соединение.

Заклепки Nuote Metals с холодной головкой из низкоуглеродистой стали с дополнительным цинкованием или другой отделкой. Благодаря более чем десятилетнему опыту производства и полной сертификации ISO 9001:2015 нашим полутрубчатым заклепкам доверяют производители автомобильного, климатического и промышленного оборудования по всему миру.

Чем отличается полутрубчатая заклепка

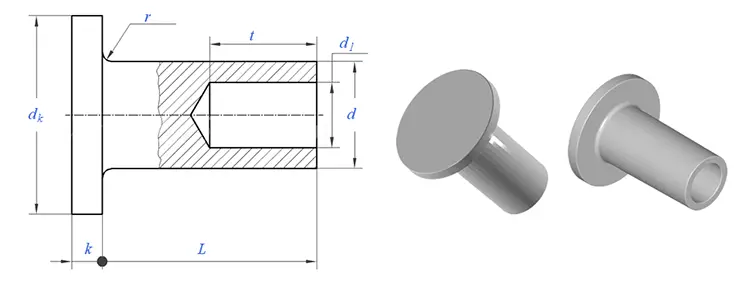

Отличительной особенностью полутрубчатой ​​заклепки является неглубокая полость на хвостовой части — обычно 45–55% длины ствола. Во время установки только тонкая стенка этой полой секции выкатывается наружу, образуя клинч. Это принципиально отличается от цельной заклепки, у которой должен деформироваться весь хвостовик.

Полутрубчатая заклепка обеспечивает более чем достаточную прочность при сохранении эффективности производства для большинства промышленных, автомобильных, HVAC и аппаратных средств.

Технические характеристики – материалы, размеры и отделка

Свойства материала

Стандартные размеры

Мы производимстальные полутрубчатые заклепкисо следующими диаметрами хвостовика. Типы головок, диаметры головок и длина ствола различаются в зависимости от размера и входят в стандартный ассортимент. Нестандартные размеры доступны по запросу.

Допуски: диаметр хвостовика ±0,05 мм, диаметр головки ±0,15 мм, общая длина ±0,15 мм. Длина заклепки измеряется от нижней стороны головки заклепки. Нестандартная длина ствола и диаметр головки доступны по запросу. Для стандартных размеров, перечисленных выше, плата за оснастку не взимается.

Доступные стили головок

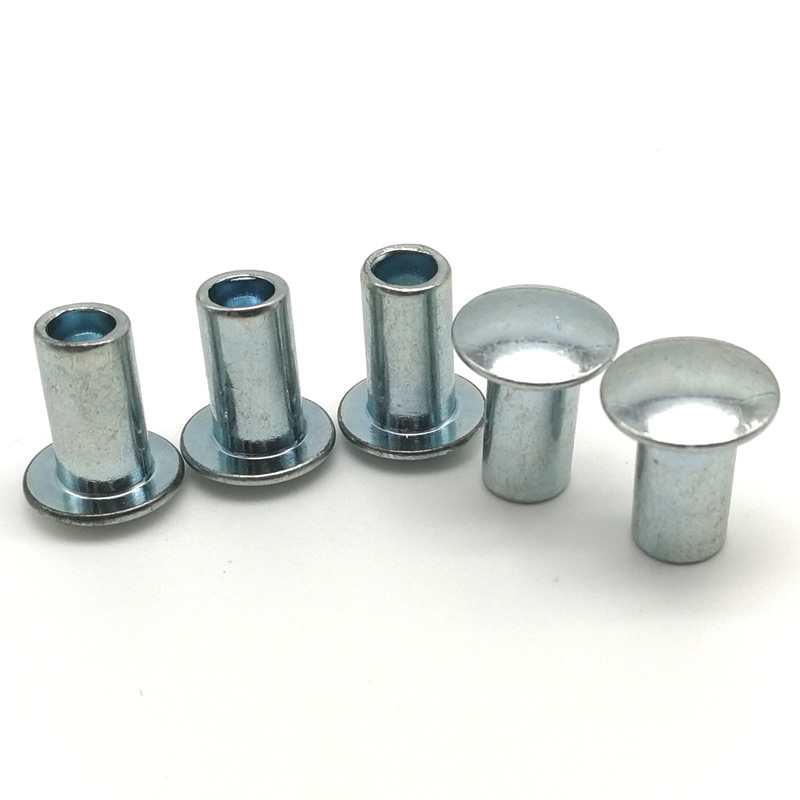

Отделка поверхности

Для применения на открытом воздухе или в условиях воздействия влаги мы настоятельно рекомендуем полутрубчатые заклепки из оцинкованной стали.

Механические данные (стальная заклепка 5 мм, установленная в стальной лист толщиной 2 мм)

Посмотрите, как мы делаем заклепки

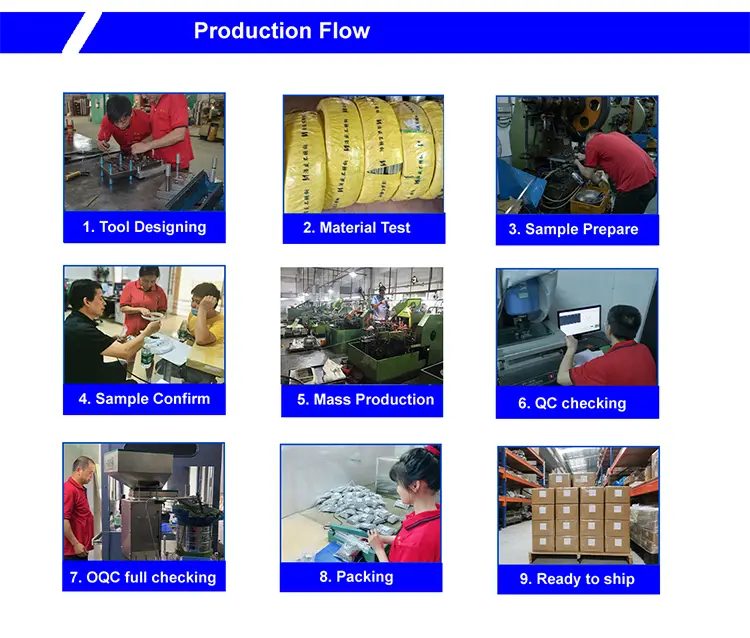

Наши прессы с холодной высадкой формируют заклепки из проволоки в единой непрерывной последовательности — волочение, резка, высадка, экструзия полости и обрезка. На видео показан весь процесс от подачи проволоки до окончательного извлечения заклепки с контролем качества на каждом этапе в режиме реального времени.

Один реальный пример клиента — сборка каркаса складной кровати

Это одно из многих применений полутрубчатых заклепок. Мы включаем его, чтобы показать реальное производственное использование, а не для того, чтобы предложить ограничение.

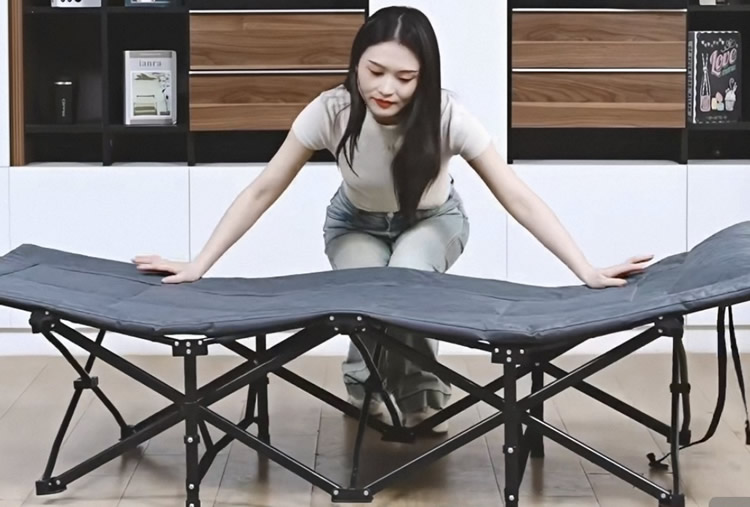

Производителю переносных раскладушек для кемпинга и экстренной помощи потребовалась надежная и экономичная заклепка для ножнично-шарнирных соединений. В каркасе складной кровати использованы стальные трубы толщиной 1,8 мм. Предыдущие цельные заклепки требовали большого усилия установки, что иногда деформировало трубы во время сборки и замедляло производственную линию. Заказчик также хотел иметь устойчивое к ржавчине покрытие для периодического использования на открытом воздухе.

Компания Nuote Metals поставила полутрубчатые заклепки из оцинкованной стали – диаметр хвостовика 5,0 мм, ферменная головка 9,0 мм, длина ствола 12,0 мм – всего 600 000 штук для своего первого заказа. Полутрубчатая полость снизила усилие установки более чем на 60 %, исключив деформацию НКТ. Широкая головка фермы равномерно распределяет прижимное усилие, предотвращая протягивание. Цинковое покрытие обеспечивало защиту от солевого тумана в течение 72 часов, гарантируя, что заклепки не ржавеют после воздействия сырых условий.

Заказчик протестировал заклепки на 1000 раскладных кроватях. После 5000 циклов складывания и испытаний в камере влажности не наблюдалось расшатывания или ржавчины. С тех пор они разместили повторные заказы на общую сумму более 2 миллионов штук и теперь используют наши заклепки для всей своей линейки раскладных кроватей.

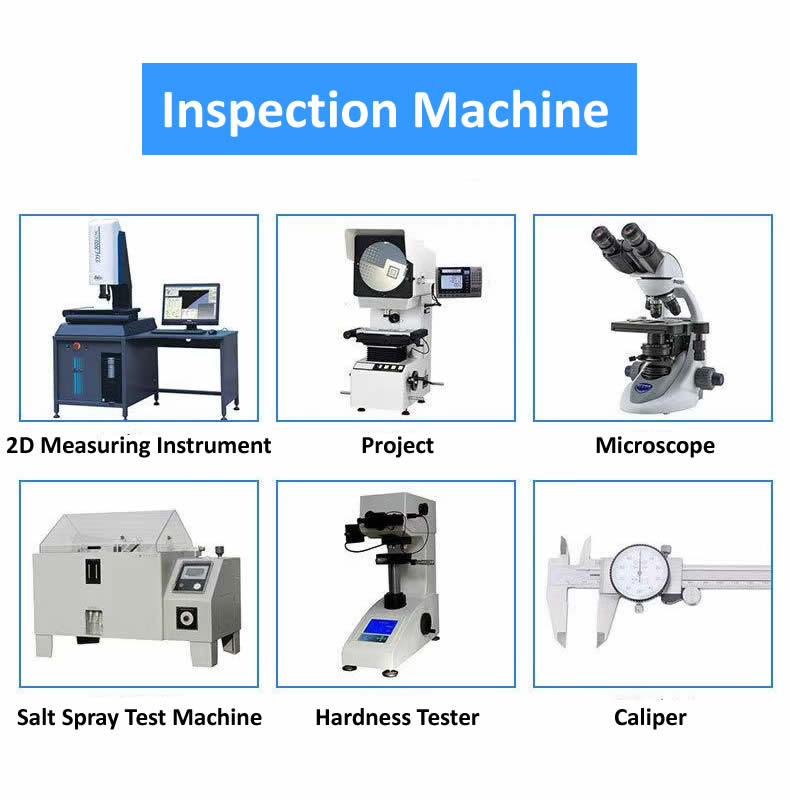

Наше внутреннее инспекционное оборудование

Мы располагаем полным спектром калиброванного инспекционного оборудования для проверки каждой партии стальных полутрубчатых заклепок:

• Цифровые штангенциркули– Для быстрой проверки размеров во время производства
• Микрометры– Для точного измерения диаметра хвостовика и толщины стенки
• Система измерения 2,5D-изображений– Для измерения полного контура и проверки соосности
• Профильный проектор (оптический компаратор)– Для контроля глубины полости, угла головки и радиуса кромки
• Лазерный микрометр– Для высокоскоростного бесконтактного измерения диаметра
• Твердомер по Роквеллу– Для проверки твердости сырья
• Испытательная камера солевого тумана– Для испытаний на коррозионную стойкость плакированных заклепок (ASTM B117).
• Спектрометр– Для проверки состава материала входящих рулонов
• Универсальная испытательная машина– Для проверки прочности на сдвиг и растяжение

Все оборудование ежегодно калибруется в аккредитованных сторонних лабораториях. Протоколы проверок хранятся в течение пяти лет.

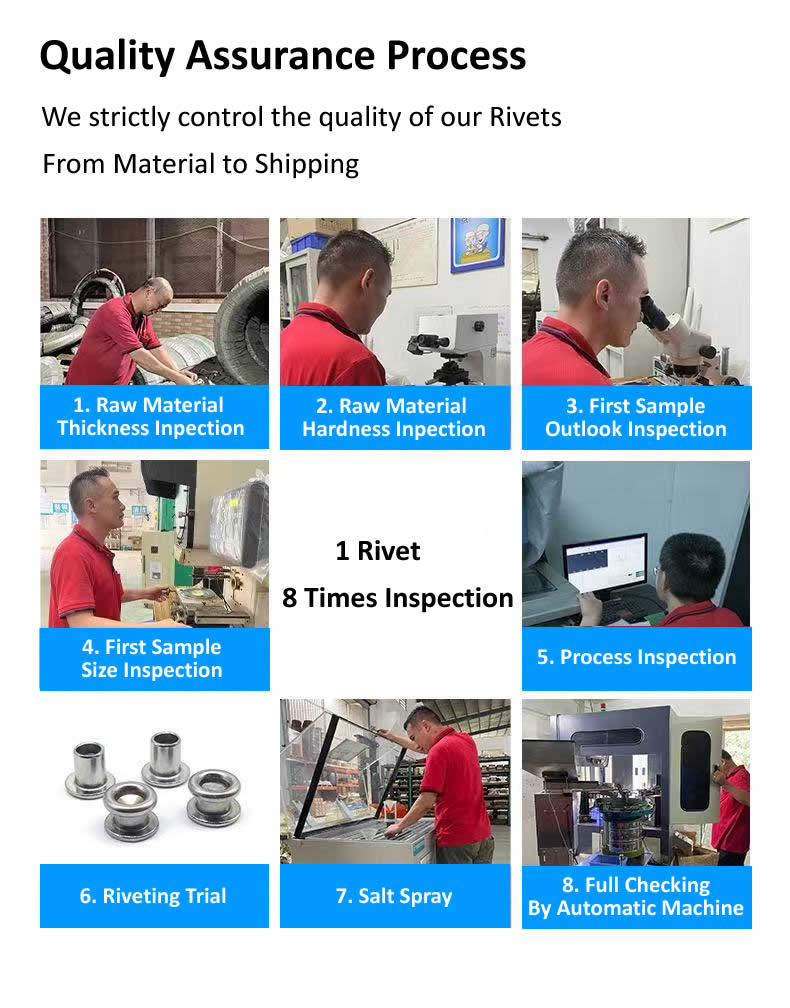

Наш контроль качества – одна заклепка, восемь проверок

Мы не полагаемся на случайную выборку. Каждая партия заклепок проходит через восемь отдельных ворот качества, прежде чем покинуть наш завод. Принцип прост: измеряйте заранее, измеряйте часто и никогда не предполагайте.

• Проверка диаметра сырья– Входящий провод измеряется лазерным микрометром. Допуск на диаметр: ±0,02 мм. Любая катушка, выходящая за пределы этого диапазона, отклоняется до того, как она коснется наших разъемов.
• Проверка твердости сырья– Образец от каждого рулона проверяется на твердомере Роквелла. Для низкоуглеродистой стали требуется HRB 60–80. Слишком мягкая заклепка деформируется во время высадки. Слишком твердый, и полость может треснуть.
• Проверка внешнего вида первой статьи– После установки инструмента первые 10 заклепок проверяются визуально под увеличением. Мы ищем трещины, заусенцы, неровности головок или следы на поверхности. Любой видимый дефект останавливает пресс.
• Первая проверка размеров изделия– Те же 10 заклепок измеряются на оптическом компараторе. Диаметр головки, высота головки, диаметр хвостовика, общая длина и глубина полости. Перед началом производства все должно находиться в пределах допусков чертежа.
• Текущие проверки– При массовом производстве оператор вытягивает 5 заклепок на каждые 500 штук. Размеры проверяются с помощью цифрового штангенциркуля и калибра «годен/не годен» для определения глубины полости. Любое смещение вызывает регулировку инструмента.
• Тестовая установка (пробная клепка)– На каждые 2000 деталей мы устанавливаем 3 заклепки из репрезентативного образца материала (той же толщины и типа, что и ваша сборка). Клинч проверяется на симметрию и герметичность. Расшатанные или треснувшие заклепки не принимаются.
• Испытание солевым туманом (при необходимости)– Для наружных или гальванических заклепок мы отправляем образцы в нашу лабораторию для испытаний в солевом тумане ASTM B117. Цинкование: 48–96 часов. Вместе с партией выдается сертификат.
• Окончательная выходная проверка– Перед упаковкой каждая заклепка проходит через оптическую сортировочную машину. Камеры проверяют диаметр головки, высоту головки, диаметр хвостовика, общую длину и глубину полости. Отклонения автоматически удаляются. Затем для ручной проверки отбирается случайная выборка AQL (уровень II, 1.0).

Стальная полутрубчатая заклепка, выдержавшая все восемь этапов, готова покинуть наш завод. Мы ведем учет каждой проверки в течение пяти лет.

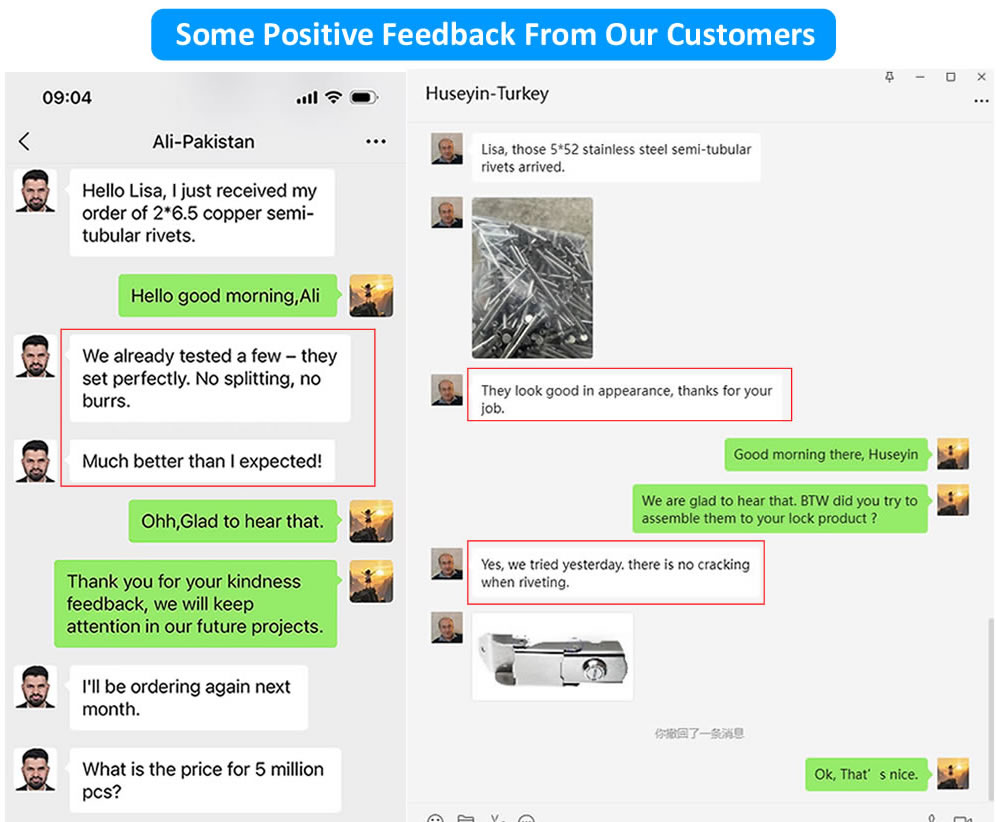

Что говорят наши клиенты – реальная обратная связь

Наши сертификаты и награды

Nuote Metals имеет следующие сертификаты и аккредитации:

• ИСО 9001:2015— Система менеджмента качества сертифицирована TÜV SÜD.
• Соответствие RoHS– Проверено независимым тестированием SGS
• Соответствие REACH– Действующая декларация SVHC
• АСТМ Ф1941– Соответствие стандартам цинкования
• Протоколы испытаний СГС– Доступно по запросу для определенных партий

Все сертификаты и протоколы испытаний доступны по запросу.

Где используются стальные полутрубчатые заклепки

Они являются предпочтительным выбором для применений, где приоритетными являются прочность, скорость и экономическая эффективность:

• Производство мебели— Раскладные кровати, стулья, диваны, шарнирные узлы, шарниры каркаса
• Автомобильная промышленность– Тормозные накладки, накладки сцепления, внутренняя отделка, панели кузова
• климатическое оборудование– Сборка шкафа, соединения воздуховодов, корпуса вентиляторов
• Промышленное оборудование– Защитные ограждения машин, панели управления, компоненты конвейеров
• Строительство– Легкие конструктивные соединения, металлический каркас, архитектурная фурнитура.
• Электроника– Монтаж компонентов, сборка шасси, стойки для печатных плат
• Изделия из кожи и обивка– Отверстия для ремня, фурнитура для сумок, тканевые крепления.

Как мы работаем – Практическая информация

• Образцы– 20–50 бесплатных штук стандартных размеров (доставка оплачивается клиентом)
• Пробный заказ– Для первой проверки рекомендуется 10 000 штук.
• минимальный заказ– 2000 штук (стандартные размеры), 5000 штук (индивидуальный ствол или головка)
• Срок выполнения (запас)– 5–7 рабочих дней
• Время выполнения (по индивидуальному заказу)– 10–12 рабочих дней
• Стоимость оснастки– Нет для стандартных головок и диаметров хвостовика (1,5–8 мм).

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между стальной полутрубчатой ​​заклепкой и цельной стальной заклепкой? Когда мне следует выбрать полутрубчатую версию?

О: Принципиальное отличие – полая полость в хвостовой части. Стальная полутрубчатая заклепка имеет неглубокую полость на конце, требующую всего 25–30% усилия, необходимого для сплошной заклепки того же диаметра. Это ускоряет установку и щадит окружающие материалы. Цельные заклепки обеспечивают немного более высокую прочность на сдвиг (полутрубчатые сохраняют 80–90% прочности цельных заклепок), но требуют тяжелого оборудования и большего времени. Для большинства промышленных, автомобильных, систем отопления, вентиляции и кондиционирования воздуха и аппаратного обеспечения (включая корпус складной кровати, описанный выше) полутрубчатые заклепки обеспечивают более чем достаточную прочность, сохраняя при этом эффективность производства. Выбирайте сплошные заклепки только для экстремальных структурных нагрузок, когда максимальная прочность на сдвиг является единственным приоритетом.

В2: Можно листальные полутрубчатые заклепкиможно использовать на открытом воздухе, не ржавея?

О: Да, с правильной отделкой. Сталь без покрытия быстро ржавеет под воздействием влаги. Наши стандартные заклепки из низкоуглеродистой стали доступны с цинковым покрытием (прозрачным, синим или желтым), которое обеспечивает устойчивость к соляному туману в течение 48–96 часов, что достаточно для использования внутри помещений и под навесом на открытом воздухе. В случае с раскладывающейся кроватью, представленной выше, цинкование обеспечивало защиту от периодической сырости в течение 72 часов. Для более требовательных условий эксплуатации на открытом воздухе или в прибрежных районах мы рекомендуем перейти на полутрубчатые заклепки из нержавеющей стали (304 или 316), которые обеспечивают защиту от солевого тумана в течение 200–1000+ часов.

Вопрос 3: Как выбрать правильную длину ствола для стальной полутрубчатой ​​заклепки?

О: Выберите длину ствола примерно на 1,5–2,0 мм больше, чем общая толщина стопки материала. Например, если вы соединяете два стальных листа толщиной 2 мм (всего 4 мм), выберите длину ствола 5,5–6,0 мм. Эта дополнительная длина обеспечивает достаточно материала для того, чтобы полая секция могла развернуться наружу и сформировать надежный зажим, не опускаясь до дна. Если ствол слишком короткий, клинч будет слабым. Слишком длинный, и ствол может помяться. Длина заклепки измеряется от нижней части головки заклепки до конца корпуса. Отправьте нам толщину штабеля материала, и мы порекомендуем точную длину ствола.

Готовы оптимизировать свою сборочную линию?

Если вы в настоящее время используете сплошные заклепки и имеете дело с медленной сборкой, деформируемыми материалами или высокими затратами на инструменты, переключитесь настальные полутрубчатые заклепкиможет иметь существенное значение.

Что мы предлагаем вам:

• Несколько стилей головок: круглые, овальные, ферменные, плоские и потайные.
• Широкий диапазон хвостовиков – от 1,5 до 8,0 мм.
• Нестандартная длина – длина ствола точно соответствует вашему стопке материалов
• Цинкование в стандартной комплектации – защита от солевого тумана в течение 48–96 часов.
• ИСО 9001:2015– Полная система качества с отслеживаемой документацией.

Начните работу в три шага:

• Отправьте нам свои характеристики: диаметр хвостовика, длину ствола (или толщину стопки материала), тип головки, отделку и количество.
• Мы ответим в течение 24 часов: укажем стоимость инструмента (если есть), цену за штуку и время выполнения заказа.
• Мы отправляем образцы — 20–50 бесплатных штук, чтобы вы могли протестировать их на реальном материале.

Отправьте запрос в Nuote Metals сегодня.
