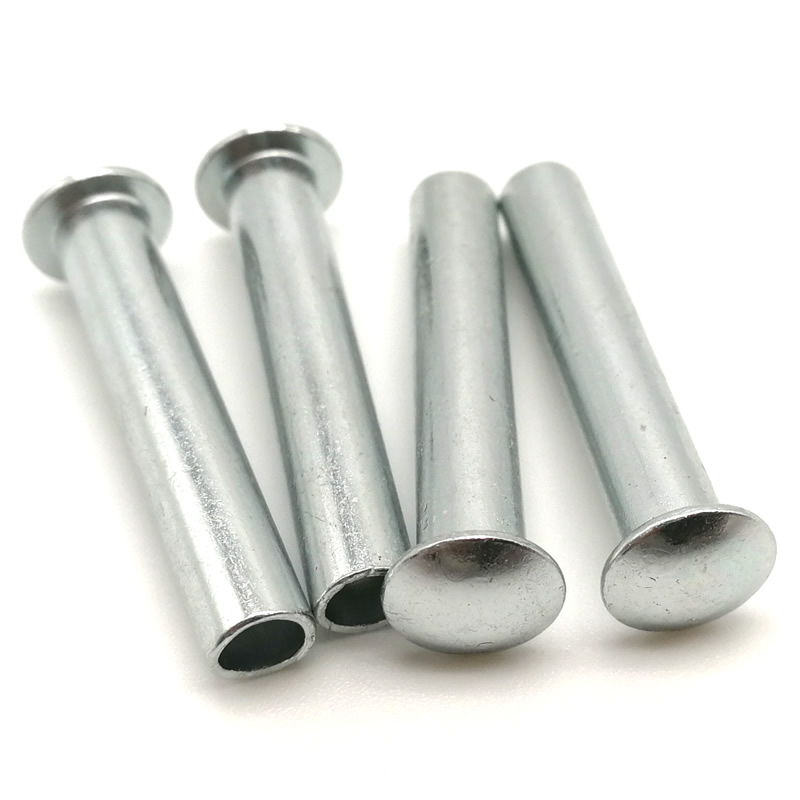

Полуполые заклепки с ферменной головкой

Стандартная заклепка с круглой головкой имеет диаметр головки примерно в 1,6–1,8 раза больше диаметра хвостовика. Это отлично работает для соединений металл-металл. Но когда вы скрепляете пластик, композиты, тонкий листовой металл или дерево, узкая головка часто прорывается. Несущая поверхность просто недостаточно велика.

Полуполые заклепки с ферменной головкой решают эту проблему: диаметр головки в 2,2–2,8 раза больше диаметра хвостовика — самый широкий из всех стандартных головок. Широкий и низкий купол распределяет нагрузку на большую площадь, предотвращает протягивание и располагается достаточно низко, чтобы избежать зацеплений.

А поскольку они полуполые, неглубокая полость на хвостовой части снижает усилие установки примерно на 70 % по сравнению со сплошной заклепкой. Дополнительная ширина. Меньшая сила. Тот же постоянный сустав.

Ферменная головка или круглая головка – почему ширина имеет значение

Головку фермы иногда называют «заклепкой для вагонных коробок», поскольку изначально она использовалась для крепления металлических лент к деревянным ящикам для вагонов. Принцип тот же и сегодня – широкая головка предотвращает протягивание заклепки через мягкие или хрупкие материалы.

Выбирайте головку фермы, когда:Вы скрепляете пластмассы, композиты, тонкий листовой металл, мягкую древесину или любой материал, через который может пройти стандартная головка. Отверстие слишком велико, и для его закрытия требуется более широкая головка. Вам нужен низкий профиль, но вам нужна максимальная опорная поверхность.

Полуполая головка фермы против сплошной – преимущество полой конструкции

Полуполая конструкция расширяется только на хвостовой части, что делает ее идеальной для сборок, при которых окружающий материал не должен быть поврежден. Полуполые заклепки с ферменной головкой часто используются в пластмассах, композитах, тонком листовом металле и в тех случаях, когда протягивание является проблемой.

Материалы и отделка – что мы предлагаем

Материалы:Углеродистая сталь (оцинкованная), нержавеющая сталь (304/316, пассивированная), латунь (C2680), медь (C11000), алюминий (1100/5052/5056)

Отделка:Оцинкованные, никелированные, пассивированные, лакированные, оксидированные, гладкие

Одно реальное применение – пластиковое сиденье садового табурета

Производитель пластиковых садовых табуретов использовал заклепки с круглой головкой, чтобы прикрепить металлические кронштейны для ножек к полипропиленовому сиденью. Узкая опорная поверхность протягивается через пластик после многократного использования. Круглые головы не справились; плоские головы отмечали поверхность. Заказчику требовалась более широкая головка, а также установка полупустой конструкции с минимальным усилием, чтобы избежать растрескивания пластика.

Мы поставили полуполые заклепки со ферменной головкой из оцинкованной стали – хвостовик 4,0 мм, головка 11,0 мм, длина ствола 10,0 мм. Очень широкая головка распределяет нагрузку на большую площадь – больше не нужно протягивать. Полуполая полость снижает усилие установки с 3,5 тонн до 1,0 тонны – в пластике отсутствуют трещины под напряжением. Заказчик протестировал 500 табуретов. После 10 000 циклов нагрузки – ноль отказов. Теперь они заказывают полупустые заклепки с головкой фермы партиями по 150 000 штук в год.

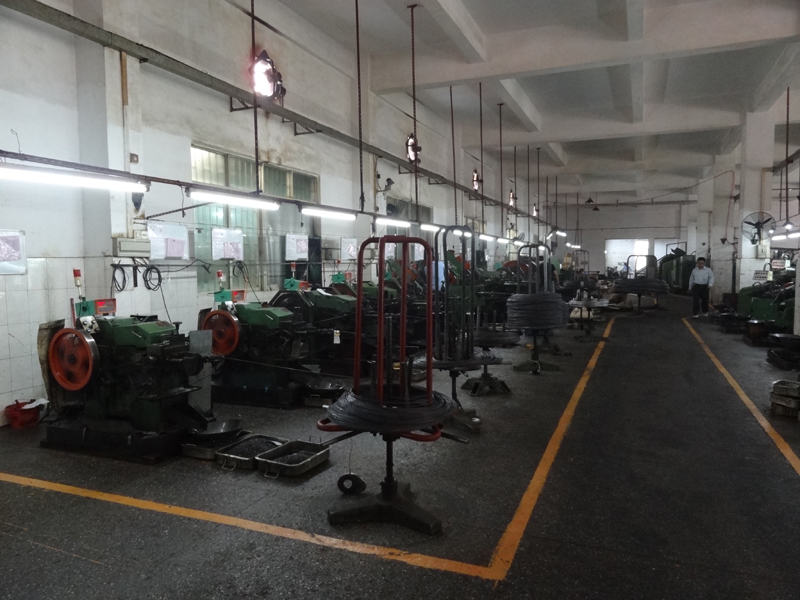

Внутри нашего производства – 45 машин, более 10 лет опыта

На нашем предприятии в Дунгуане мы производим полуполые заклепки с ферменной головкой на 45 машинах холодной высадки. Способен производить заклепки диаметром от 0,8 мм до 10 мм.

Что мы производим:Стандартные заклепки для заказов в больших объемах, а также заклепки по индивидуальному заказу с нестандартным профилем или длиной головки.

Кто их делает:Наши старшие технические специалисты имеют в среднем более 10 лет опыта работы в области холодной высадки. Они понимают, как широкая головка фермы формируется без складок — металл должен равномерно течь в штамп, чтобы создать низкий широкий купол.

Что мы проверяем:Глубина полости (45–55% длины ствола), диаметр головки, высота головки, диаметр хвостовика, твердость – каждая партия.

Скорость производства:Производительность до 400 штук в минуту стандартных диаметров.

Работа с клиентами по всему миру

Мы поставляем полуполые заклепки с головкой фермы производителям в Северной Америке, Европе и Азии. Наши клиенты строят:

• Пластиковая мебель и садовые товары – Стулья, табуреты, столы, контейнеры для хранения вещей.
• Оборудование HVAC – соединения воздуховодов, корпуса вентиляторов, панели в сборе.
• Бытовая техника – Пластиковые корпуса, шарниры, крепления к панелям.
• Автомобильная промышленность — панели внутренней отделки, мягкие узлы, компоненты под капотом.
• Вывески и дисплеи – крепление из акрила и листового металла.
• Корпуса для электроники – Пластиковые и тонкие металлические корпуса

Мы сотрудничаем как с небольшими сборочными цехами, так и с крупными OEM-производителями — от быстрого прототипирования до крупносерийного производства. Наша сила — в гибкости: нестандартные размеры, быстрые образцы и стабильное качество в любых объемах.

Два вопроса, на которые мы часто отвечаем

Вопрос: «Что произойдет, если я использую стандартную заклепку с круглой головкой на пластиковом узле вместо головки фермы?»

Ответ: Самая распространенная поломка — прорыв. Круглая головка имеет диаметр головки всего в 1,6–1,8 раза больше хвостовика — опорная поверхность слишком мала для мягких материалов. Со временем или под нагрузкой головка втягивается в пластик – шарнир выходит из строя. Головка фермы, длина которой в 2,2–2,8 раза превышает длину хвостовика, распределяет нагрузку примерно на удвоенную площадь. В ящике с садовыми табуретками наверху круглые головки вышли из строя; головки ферм удерживались. Если вы крепите мягкий или хрупкий материал, не рекомендуется использовать ферменную головку – это подходящий крепеж.

Вопрос: «Могу ли я установить полуполые заклепки с головкой фермы с помощью ручного инструмента или мне нужен пневматический пресс?»

О: Оба работают, но выбор зависит от вашего объема. Для небольших объемов (менее 500 заклепок) подойдет ручной заклепочный пресс или молоток с установочным пуансоном — поместите заклепку на стальную пластину, вставьте пуансон и ударьте один раз. Для объемов производства (более 1000 заклепок) мы настоятельно рекомендуем пневматический или гидравлический пресс – он обеспечивает стабильное усилие установки, более быстрые циклы, меньшую утомляемость оператора и предотвращает повреждение широкой головки фермы. Основное требование: установочный пуансон должен иметь плоскую или слегка вогнутую поверхность, соответствующую профилю головки фермы, чтобы не оставлять следов на головке. Мы можем поставить установочные инструменты, соответствующие вашим размерам заклепок – срок изготовления инструмента составляет 5–7 дней.
