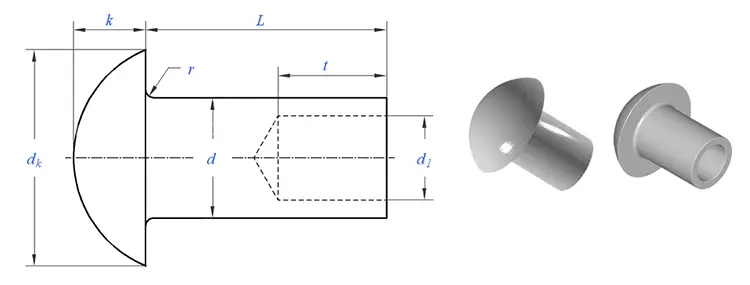

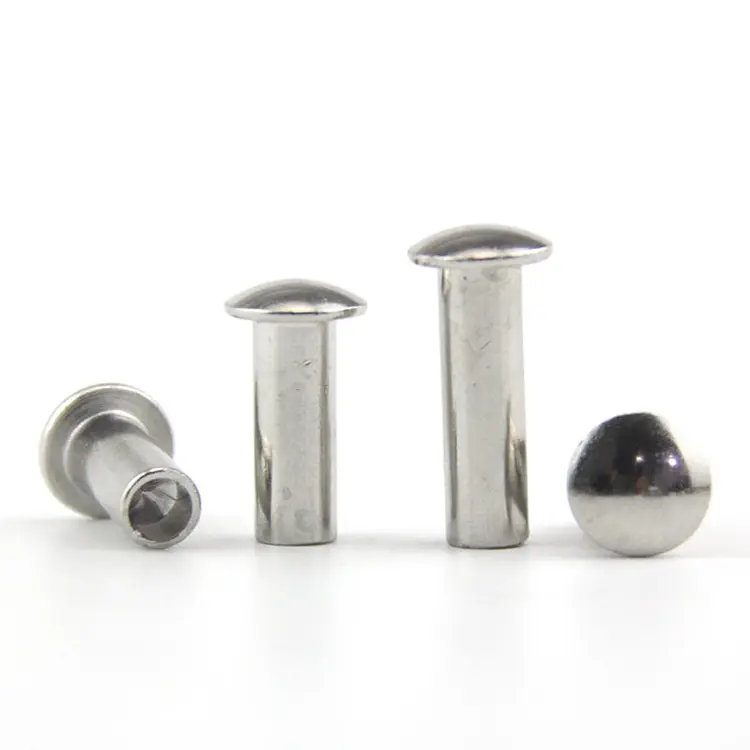

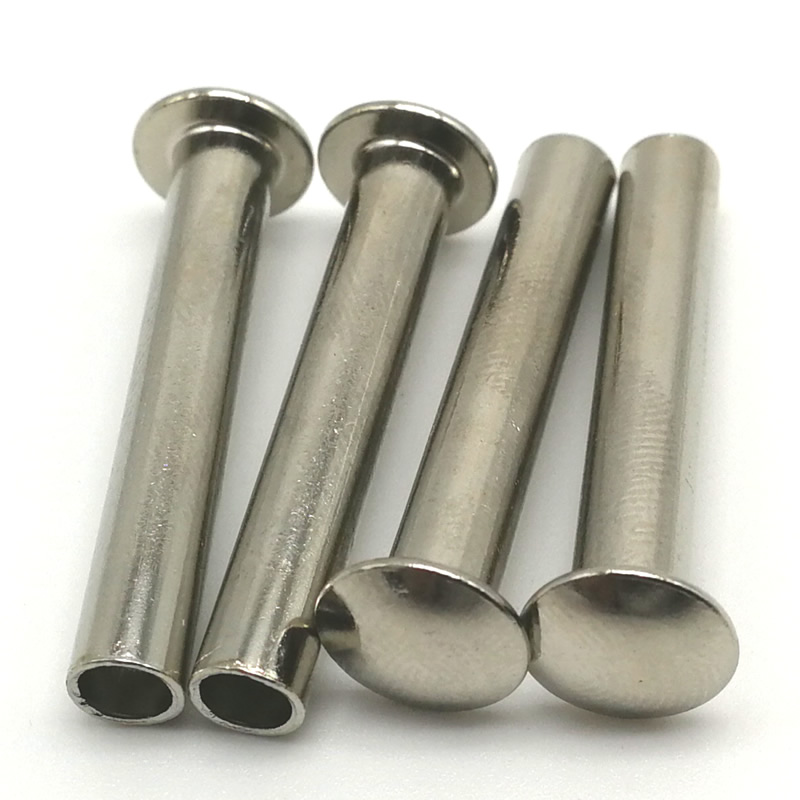

Полутрубчатые заклепки с ферменной головкой

Когда вы скрепляете мягкие материалы — пластик, кожу, тонкий листовой металл или композиты — стандартная заклепка с круглой головкой часто выходит из строя. Узкая опорная поверхность концентрирует силу, и со временем головка вырывается.полутрубчатая заклепка с головкой фермыЭта проблема решается с помощью сверхширокого низкопрофильного купола, который распределяет прижимное усилие на гораздо большую площадь.

Полуполая полость снижает усилие установки до 70 % по сравнению со сплошными заклепками. Вы получаете удерживающую силу заклепки без тяжелого давления и риска растрескивания хрупких материалов.

Ферменная головка по сравнению с другими головками: почему важна дополнительная ширина

Головка фермы — это самая широкая стандартная головка. Его диаметр в 2,2–2,8 раза превышает диаметр хвостовика. Сравните это с другими обычными головами:

Широкий низкий купол означает, что заклепка действует как встроенная шайба. Он распределяет нагрузку, предотвращает протягивание и сидит достаточно ровно, чтобы не зацепиться.

Полутрубчатая ферменная головка по сравнению со сплошной ферменной головкой – преимущество полупустой конструкции

Оба стиля головы имеют один и тот же широкий профиль. Разница в хвостовике.

Полутрубчатая конструкция расширяется только на хвостовой части, что делает ее идеальной для точек поворота и сборок, где недопустимо повреждение окружающего материала. Для большинства применений в производстве мебели, электроники и бытовой техники полутрубчатая версия обеспечивает более чем достаточную прочность, сохраняя при этом эффективность производства.

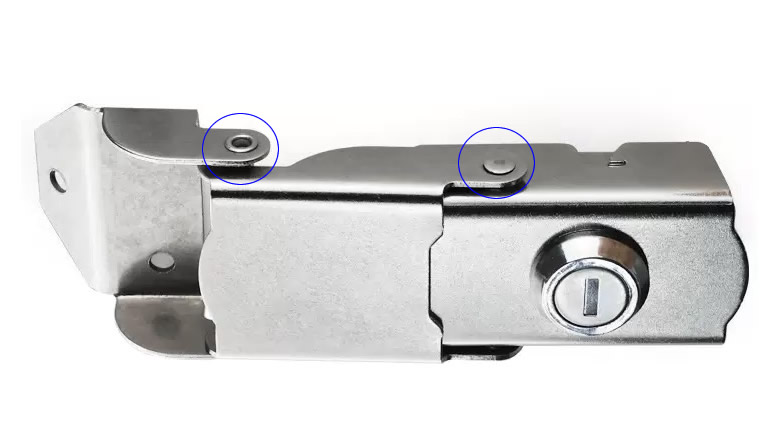

Одно реальное применение – запорный механизм из нержавеющей стали

Производителю промышленных навесных замков требовалась заклепка, которая бы зафиксировала внутреннюю запирающую пластину, не повредив литой цинковый корпус. Оригинальная заклепка с круглой головкой вырвалась под постоянным усилием защелки.

Компания Nuote Metals поставила 304 полутрубчатые заклепки со ферменной головкой из нержавеющей стали – хвостовик 4 мм, длина ствола 6 мм. Очень широкая головка диаметром 9 мм закрывала большое отверстие и предотвращала протягивание при повторном усилии защелки менее 300 Н. После 50 000 циклических испытаний ни одно не ослабло. Заказчик отметил, что конструкция головки фермы позволила исключить вторичную шайбу.

Материалы и отделка – что мы предлагаем

От сырья до готовой заклепки – как мы их производим

Полутрубчатые заклепки с ферменной головкой изготавливаются методом холодной высадки. Широкая головка фермы требует многоэтапной формовки, чтобы обеспечить равномерное течение металла без образования складок.

1. Закупка материалов– Сертифицированная проволока от одобренных заводов. Каждый рулон поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль материалов– Проверены диаметр, твердость и состав материала. Спектрометр подтверждает сорт. Материал, не соответствующий техническим требованиям, отбраковывается.

3. Настройка инструмента– Твердосплавные штампы проверены и настроены на профиль головки фермы и полутрубчатую полость.

4. Первая проверка изделия– 10 заклепок измерены оптическим компаратором. Проверены диаметр головки, высота головки, диаметр хвостовика, длина ствола и глубина полости.

5. Массовое производство– Проверки в процессе: 5 заклепок на каждые 500 штук. Любой дрейф останавливает пресс.

6. Текущий контроль– Каждые 2000 деталей вставьте в образец материала 3 заклепки. Клинч проверяют на симметрию и герметичность.

7. Покрытие или покрытие.– Применяется, как указано.

8. Окончательная выходная проверка– 100% оптическая сортировка. Образец AQL проверен вручную. Выдан отчет о размерах, сертификат материала и сертификат соответствия.

Наши сертификаты – доказательство качества

Nuote Metals ведет полную отслеживаемость и документацию по качеству для каждой партии полутрубчатых заклепок с ферменной головкой:

• ISO 9001:2015 – Сертифицированная система менеджмента качества.
• Соответствие RoHS — проверено независимым тестированием SGS.
• Соответствие REACH – Текущая декларация SVHC
• Протоколы испытаний SGS – доступны по запросу для конкретных партий.
• Сертификаты материалов – сертификаты заводских испытаний, соответствующие оригинальному рулону.

Все сертификаты и отчеты об испытаниях доступны для скачивания или по запросу. Мы верим в полную прозрачность: то, что мы заявляем, мы можем доказать.

Работа с клиентами по всему миру

Мы поставляем полутрубчатые заклепки с ферменной головкой производителям в Северной Америке, Европе и Азии. Наши клиенты строят:

• Запирающие механизмы и фурнитура – ​​Навесные замки, защелки, петли.
• Ограждения и наружные конструкции – Алюминиевые заборы, садовые панели
• Корпуса для электроники – тонкие металлические и пластиковые корпуса.
• Автомобильный интерьер – Обшивка, мягкие узлы
• Багаж и кейсы – Крепления для ручек, угловые кронштейны
• Бытовая техника – Панельные сборки, шарнирные точки

Мы сотрудничаем как с небольшими сборочными цехами, так и с крупными OEM-производителями — от быстрого прототипирования до крупносерийного производства.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «Какие материалы доступны для изготовления полутрубчатых заклепок с ферменной головкой?»

О: Мы предлагаем четыре семейства материалов: низкоуглеродистую сталь (оцинкованную, экономичную для больших объемов), нержавеющую сталь (304/316) (постоянную коррозионную стойкость для наружного и морского применения), алюминий (легкий, немагнитный, идеально подходит для ограждений и электроники) и латунь (C2680) (декоративную, проводящую, немагнитную для видимого оборудования). Все четыре доступны с одинаковым широким профилем головки фермы.

Вопрос: «Как предотвратить протягивание полутрубчатых заклепок с головкой фермы сквозь мягкие материалы?»

О: Головка фермы специально разработана для предотвращения протягивания. Ее широкая опорная поверхность (2,2–2,8 диаметра хвостовика) распределяет зажимное усилие по большей площади, чем любая другая головка стандартного типа. Для достижения наилучших результатов убедитесь, что диаметр головки соответствует толщине вашего материала — мы можем порекомендовать оптимальный размер в зависимости от вашего применения. В приведенном выше примере с навесным замком головка фермы устранила возможность прорыва там, где не удалось использовать круглые головки.
