Когда ваш сустав двигается, вес по-прежнему имеет значение

Некоторые суставы статичны. Они сидят на панели, никогда не вибрируют и не прогибаются, а заклепка с плоской головкой работает идеально. Но поместите то же самое соединение на внутреннюю панель самолета, автомобильный кронштейн или корпус портативного генератора, и правила изменятся. Вибрация ослабляет крепления. Удар разбивает головы. И каждый лишний грамм стали умножается на сотни заклепок.

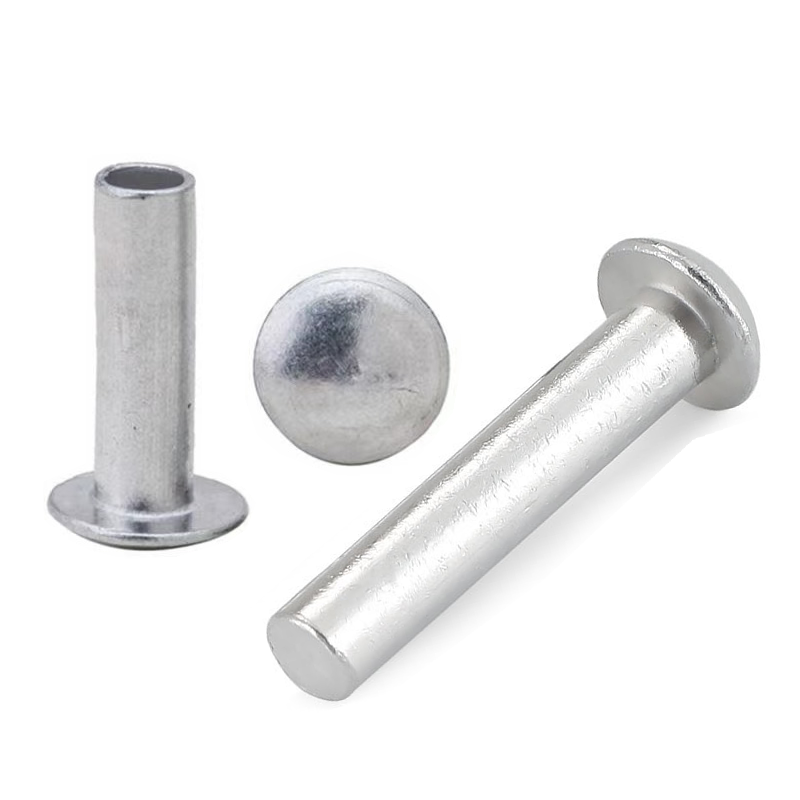

Алюминиевые заклепки с круглой головкой от Nuote Metals разработаны именно для этого сценария: динамические соединения, где вес имеет решающее значение, но надежность не может быть поставлена ​​под угрозу. Куполообразная головка поглощает удары и препятствует ослаблению вибрации. Алюминиевый корпус снижает вес на 65% по сравнению со стальным. А естественный оксидный слой означает, что для эксплуатации внутри помещений покрытие не требуется.

Это не алюминиевая заклепка общего назначения. Это застежка, предназначенная для движения.

Инженерная проблема: вибрация убивает стандартные заклепки

Когда сустав вибрирует, сила зажима, удерживающая его вместе, медленно уменьшается. Хвостовик заклепки удлиняется, головка ослабевает, и соединение выходит из строя — часто без видимого предупреждения. Заклепки с плоской головкой особенно уязвимы, поскольку у них меньшая масса материала над хвостовиком и нет геометрических особенностей, препятствующих ослаблению.

Геометрия круглой головки меняет физику:

• Купол действует как амортизатор– энергия удара распространяется по изогнутой поверхности, а не концентрируется на стыке головки и хвостовика.

• На 25–30 % больше массы материала на хвостовике по сравнению с плоской головкой– более высокое сопротивление выдергиванию.

• Механическая блокировка– при правильной установке куполообразная головка магазина создает блокировку, устойчивую к расшатыванию вибрацией.

• Низкая концентрация стресса –изогнутый профиль позволяет избежать острых углов, где возникают трещины.

Данные поля:При испытаниях на вибрацию (10–2000 Гц, 10 г) наши алюминиевые заклепки с круглой головкой выдерживают силу зажима в 2,5 раза большую, чем аналоги с плоской головкой из того же сплава и диаметра.

Технические характеристики

Изготовлено в соответствии с эквивалентами DIN 660 и DIN 124. Доступны нестандартные размеры.

Сплавы для динамических соединений:

5052:Лучшая коррозионная стойкость и усталостная долговечность. Идеально подходит для морского и наружного вибрационного оборудования.

6061-Т6:Высочайшая прочность (310 МПа). Лучше всего подходит для структурных кронштейнов и автомобилестроения.

1100:Самый пластичный. Лучше всего подходит для применений, требующих максимальной формуемости.

Алюминиевая круглая головка, алюминиевая плоская головка и стальная круглая головка

Это не общее сравнение материалов. Он специфичен для динамичных, чувствительных к весу суставов.

Алюминиевые заклепки с круглой головкой: Лучше всего подходит для вибрационных узлов, где вес имеет значение – салоны самолетов, автомобильные кронштейны, портативное оборудование. Купол поглощает удары; алюминий снижает вес на 65%.

Алюминиевые заклепки с плоской головкой: Лучше всего подходит для статических, низкопрофильных сборок — корпусов для электроники, вывесок, панелей HVAC. Меньший профиль, но меньшая виброустойчивость.

Стальные заклепки с круглой головкой:Лучше всего подходит для максимальной прочности и ударостойкости там, где вес не имеет значения – тяжелая техника, железнодорожные компоненты, конструкционная сталь.

Решающий фактор:Если сустав подвижен и вам важен вес, выберите алюминиевую круглую головку. Если он движется, но вес не имеет значения, выберите сталь. Если он не двигается, выберите плоскую головку.

Сплошной или полутрубчатый – выбор, ориентированный на вибрацию

Для вибрирующих соединений выбор между цельными и полутрубчатыми соединениями влияет на долговременную надежность.

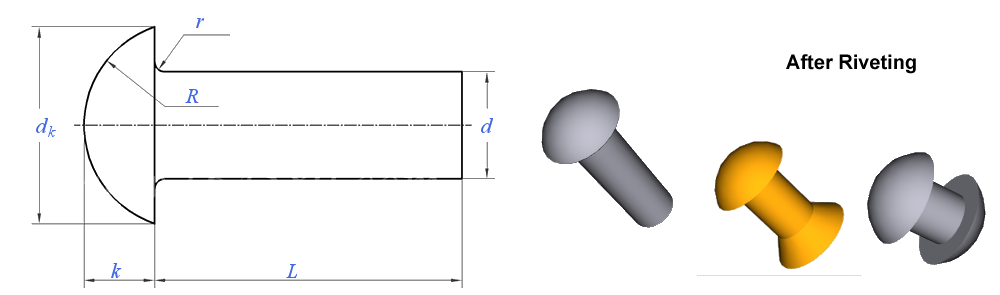

Твердые алюминиевые заклепкисоздать полную и прочную головку магазина, которая лучше сопротивляется расшатыванию под постоянной вибрацией. Полностью заполненный хвостовик обеспечивает максимальное сопротивление выдергиванию и более надежную механическую блокировку. Они являются лучшим выбором для критически важных динамических соединений — автомобильных кронштейнов, внутренней отделки самолетов и креплений оборудования.

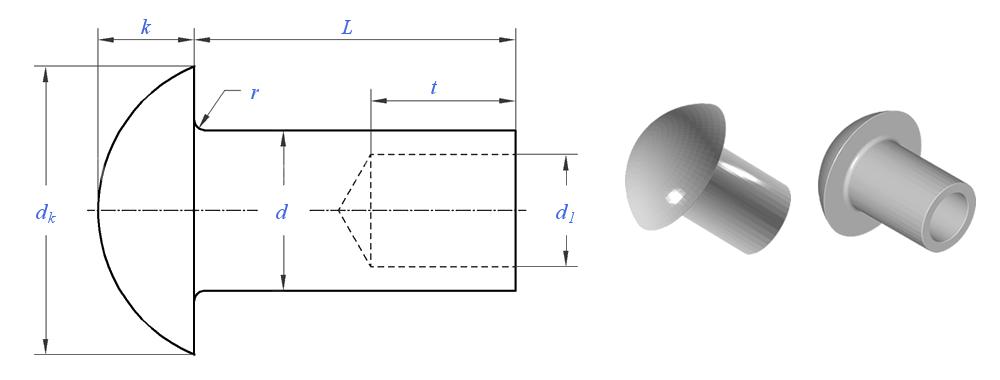

Полутрубчатые алюминиевые заклепкиустанавливаются с меньшим усилием на 50–60% и работают быстрее на производственных линиях. Однако закругленный наконечник создает немного более тонкую головку магазина, что обеспечивает несколько меньшую устойчивость к долговременному ослаблению вибрации. Они подходят для легких динамических приложений — портативной электроники, легких корпусов и кронштейнов с низкими нагрузками.

Наша рекомендация:Для любого соединения, которое испытывает постоянную вибрацию или периодические удары, выбирайте твердое соединение. Небольшие дополнительные затраты оправданы значительно более длительным сроком службы соединения. Для легких или крупносерийных сборок, где вибрация незначительна, допустима полутрубчатая конструкция.

Гальваническая коррозия – скрытый риск в динамических алюминиевых соединениях

Вибрация и влага вместе ускоряют гальваническую коррозию. Когда алюминий контактирует со сталью, медью или латунью во влажной или влажной среде, алюминий становится анодом и подвергается коррозии — часто на границе соединения, где его труднее всего обнаружить. Вибрация усугубляет ситуацию, неоднократно подвергая свежий алюминий воздействию электролита.

Как предотвратить гальваническую коррозию в динамических алюминиевых соединениях:

• Изолировать барьером– используйте нейлоновую шайбу, изоляционную ленту или анодированное покрытие между алюминием и разнородными металлами.

• Выберите подходящую отделку– анодированное или хроматное конверсионное покрытие снижает гальванический потенциал. Для наружного или морского использования лучшим выбором будет анодированный 5052.

• Избегайте прямого контакта меди– медь особенно агрессивна по отношению к алюминию во влажной среде. Если вам необходимо соединить алюминий с медью, используйте биметаллическую переходную шайбу.

• Герметизация стыка– полоска герметика вокруг головки заклепки предотвращает попадание влаги.

Nuote Metals может поставить анодированные или хромированные алюминиевые заклепки и посоветовать лучший метод изоляции для вашей конкретной комбинации материалов.

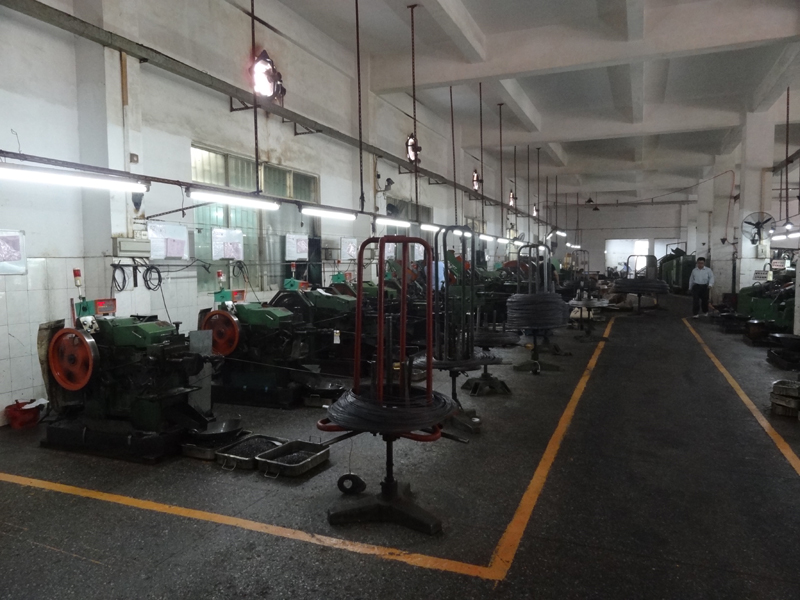

Как инженеры Nuote Metals создают заклепки для динамических нагрузок

Алюминий мягче стали и по-разному затвердевает. Для изготовления круглой головки, устойчивой к вибрации, требуется больше, чем стандартный инструмент.

Инструмент, предназначенный для потока алюминия:

Круглые головки из алюминия склонны к растрескиванию на стыке головки и хвостовика, если радиус скругления слишком острый. Мы используем минимальный радиус 0,5×d и полируем наши штампы, чтобы удалить микроцарапины. Многоступенчатая прогрессивная формовка (три-четыре прохода) позволяет алюминию течь постепенно, без наклепа.

Вибрационные испытания, которые мы проводим:

Каждая партия проверяется на:

Вибрационная усталость:Развертка 10–2000 Гц в течение 8 часов, измерение удержания нагрузки на зажим.

Воздействие падающего груза:Вес 2 кг от 300 мм, проверка на деформацию или растрескивание головки.

Проверка филе головки-рульки:20-кратное увеличение для проверки целостности радиуса.

Почему это важно:Алюминиевая заклепка с круглой головкой, которая трескается под воздействием вибрации, выходит из строя всю сборку. Наш контроль процесса гарантирует, что каждая заклепка поглощает удар, а не передает его на соединение.

Именно поэтому производители аэрокосмической, автомобильной и портативной техники выбирают Nuote Metals в качестве алюминиевых заклепок с круглой головкой.

Часто задаваемые вопросы

В1: Можно ли использовать алюминиевые заклепки с круглой головкой в ​​интерьерах аэрокосмической отрасли?

Ответ: Да, и они являются распространенным выбором для ненесущих внутренних компонентов. В салоне самолета требуются легкие, немагнитные и устойчивые к вибрации крепежи. Наши заклепки 6061-T6 обладают прочностью на разрыв до 310 МПа, чего достаточно для каркасов сидений, кронштейнов верхних багажных отсеков и креплений панелей. Для критических соединений конструкций аэрокосмические спецификации обычно требуют использования определенных сплавов и сертификации, помимо стандартных коммерческих марок. Компания Nuote Metals может предоставить сертификаты на материалы и отчеты об испытаниях, но мы рекомендуем уточнить у вашего инженерного органа, соответствуют ли наши стандартные марки вашим требованиям летной годности.

Вопрос 2. Что следует выбрать в вибрационном узле: алюминиевые заклепки с круглой или алюминиевой плоской головкой?

A: Для вибрирующих узлов выберите круглую головку. Куполообразная головка имеет большую массу материала по сравнению с хвостовиком, что увеличивает сопротивление выдергиванию на 25–30 % по сравнению с плоской головкой. Что еще более важно, куполообразная форма поглощает энергию удара, а не передает ее суставу. При испытаниях на вибрацию заклепки с круглой головкой сохраняют зажимное усилие значительно дольше. Заклепки с плоской головкой лучше подходят для статических, низкопрофильных применений, где зацепление является проблемой. Если ваша сборка движется, вибрирует или испытывает периодические удары, Nuote Metals рекомендует алюминиевые заклепки с круглой головкой, а для максимальной устойчивости к вибрации выбирайте сплошные, а не полутрубчатые.

Вопрос 3: Как предотвратить гальваническую коррозию при использовании алюминиевых заклепок со стальными или медными деталями?

Ответ: Гальваническая коррозия возникает, когда алюминий контактирует с более благородным металлом (сталь, медь, латунь) в присутствии электролита, такого как вода. Вибрация усугубляет ситуацию, постоянно подвергая воздействию свежего алюминия. Чтобы предотвратить это: (1) Используйте барьерный слой — нейлоновую шайбу, изоляционную ленту или защитное покрытие. (2) Выберите анодированное или хромированное покрытие. (3) Избегайте прямых соединений алюминия и меди вне помещения, если они не изолированы. Для помещений в сухих помещениях обычно допустим прямой контакт. Nuote Metals может поставить заклепки из анодированного алюминия с круглой головкой и посоветовать лучший метод изоляции для вашей конкретной комбинации материалов и окружающей среды.
