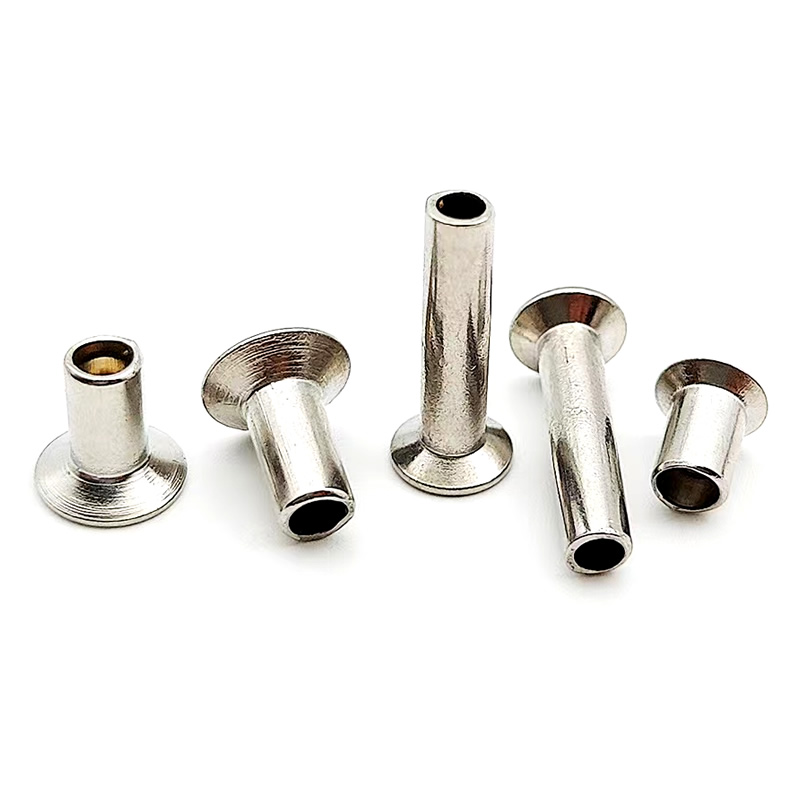

Полуполые заклепки с потайной головкой

Полуполые заклепки с потайной головкойсочетают в себе нулевое выступание и установочное усилие на 70 % меньше. Коническая головка плотно прилегает к поверхности. Полуполая полость снижает усилие установки примерно на 70 % по сравнению со сплошной заклепкой. Быстрая настройка. Заподлицо. Никаких зацепок. Никаких помех.

Это заклепка, которую вы указываете, когда поверхность должна быть гладкой, а сборочная линия должна продолжать двигаться.

Потайная и плоская головка: разница в отделке заподлицо

Выбирайте потайную головку, если:Стык должен быть абсолютно гладким. Заклепка находится на скользящей поверхности или ответной части. Выступающая головка будет мешать сборке. Вам нужна отделка заподлицо, но при этом требуется быстрая установка с минимальными усилиями.

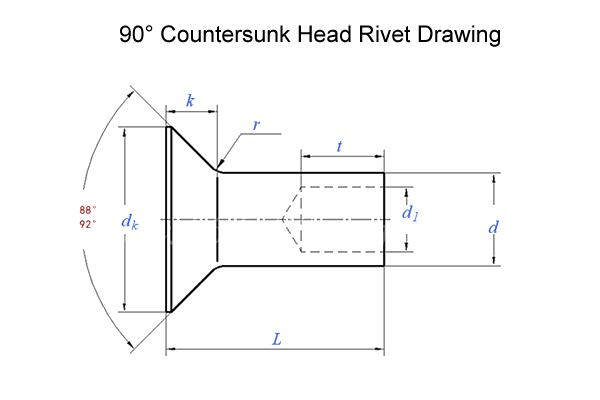

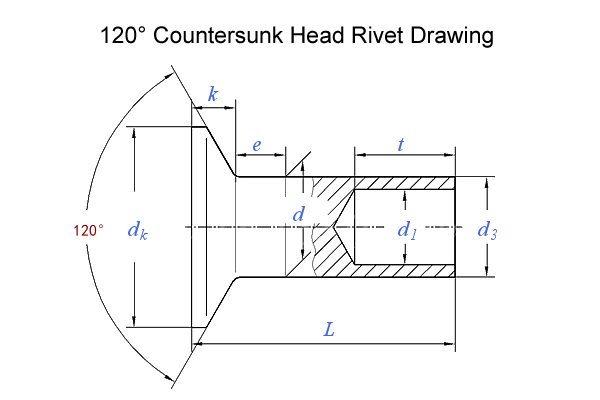

Углы наклона головы — 90° против 120° по сравнению с другими

Подберите свой зенковочный инструмент. Заклепка с неправильным углом либо будет сидеть гордо, либо сидеть слишком глубоко. Мы рекомендуем подобрать угол вашего существующего зенкера. Если вы не уверены, то угол 90° является наиболее распространенным и совместим с большинством стандартных зенковок.

Материалы и отделка – что мы предлагаем

Материалы:Углеродистая сталь (оцинкованная), нержавеющая сталь (304/316, пассивированная), латунь (C2680), медь (C11000), алюминий (1100/5052/5056)

Отделка:Оцинкованные, никелированные, пассивированные, лакированные, оксидированные, гладкие

Одно реальное применение – корпус электронной панели управления

Производителю промышленных пультов управления необходимо было смонтировать компоненты внутри металлического корпуса без выступающих креплений. Панели должны были укладываться впритык друг к другу. Предыдущие заклепки с круглой головкой царапали сопрягаемые панели во время сборки и образовывали зазоры. Зенкование уже было частью их процесса – им просто нужна была правильная заклепка.

Мы поставили полуполые заклепки из нержавеющей стали с потайной головкой – хвостовик 4,0 мм, головка 8,0 мм, угол 90°, длина цилиндра 10,0 мм, пассивированная отделка. Головка сидела на одном уровне с поверхностью панели – больше никаких царапин, никаких зазоров. Полуполая полость сократила усилие установки с 3,5 тонны до 1,0 тонны. Заказчик протестировал 1000 заклепок на 500 панелях. После 10 000 циклов сборки – ноль отказов. Теперь они заказывают полуполые заклепки с потайной головкой партиями по 150 000 штук ежегодно.

О нашей компании и о том, как мы делаем заклепки на заказ

Мы являемся производителем крепежных изделий из Дунгуаня с более чем десятилетним опытом холодной высадки. Мы специализируемся на полуполых заклепках из пяти семейств материалов — углеродистой стали, нержавеющей стали, латуни, меди и алюминия — с диаметром хвостовика от 0,8 мм до 10 мм.

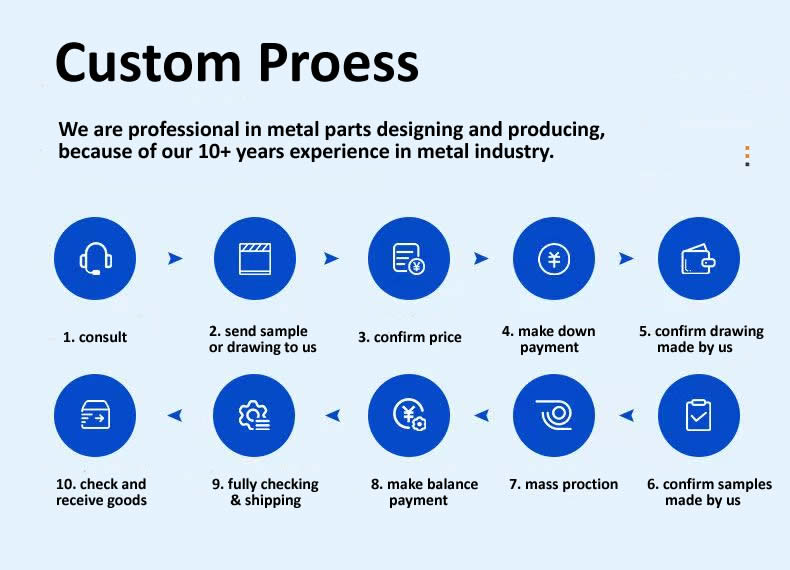

Вот как мы работаем с вами от дизайна до доставки:

1. Консультация– Вы делитесь своим чертежом, толщиной материала, углом наклона головки и требованиями к количеству. Мы обсуждаем вашу заявку и рекомендуем оптимальную спецификацию.

2. Чертеж и предложение– Наши инженеры подготовят производственный чертеж с учетом ваших требований. Мы предоставляем четкое ценовое предложение — цену за штуку, стоимость инструментов (если таковые имеются) и время выполнения заказа.

3. Утверждение чертежа— Мы отправляем вам чертеж для подтверждения. Никакое производство не начинается без вашего согласия.

4. Образец производства— Мы изготавливаем первые изделия (20–50 штук) и отправляем их вам на тестирование. Мы проверяем угол головки, глубину полости, размеры и отделку, прежде чем они покинут наше предприятие.

5. Массовое производство– После утверждения образца мы запускаем полную партию на наших 45 машинах холодной высадки.

6. Проверка качества– 100% оптическая сортировка по критическим размерам. Образец AQL проверен вручную. Выдана полная документация – отчет о размерах, сертификат материала и сертификат соответствия.

7. Доставка– Упаковано по вашим требованиям. Полная документация прилагается.

8. Последующие действия— Проверяем, что все пришло и работает как положено.

Время выполнения образца:5–7 дней для стандартных спецификаций; нестандартная оснастка: 15–20 дней.

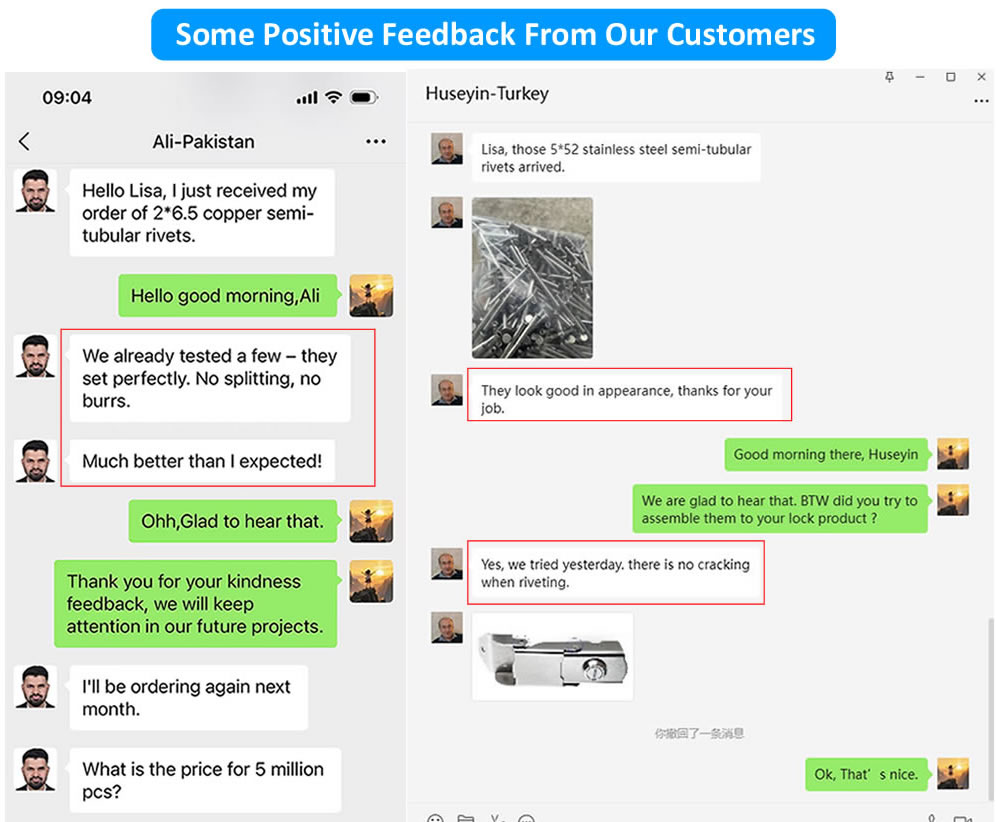

Почему клиенты выбирают нас – реальная обратная связь

Производители, которые используют наши полуполые заклепки с потайной головкой, возвращаются к нам по тем же причинам:

Нулевой выступ– Головы сидят на одном уровне с поверхностью. Никаких зацепок, никаких помех.

Настройка низкого усилия– На 70% меньше силы, чем у цельных заклепок. Защищает тонкие панели.

Постоянные углы наклона головы– 90°, 120° или по индивидуальному заказу – проверено на каждом первом артикуле.

Быстрые образцы – 5–7 дней.

Мы работаем с производителями корпусов для электроники, автомобильных интерьеров, аэрокосмических панелей, изготовления листового металла, бытовой техники и вывесок в Северной Америке, Европе и Азии.

Два вопроса, на которые мы часто отвечаем

Вопрос: «Как лучше всего обеспечить, чтобы потайная головка идеально прилегала к поверхности после установки?»

A: Три фактора определяют посадку заподлицо: угол головки заклепки должен соответствовать вашему зенкеру; глубина зенковки должна соответствовать высоте головки; и установочное усилие должно быть приложено равномерно. Мы рекомендуем перед производством установить тестовую заклепку на образец вашего материала. Если головка сидит гордо, значит зенковка слишком мелкая или угол неправильный. Если он сидит слишком глубоко, значит, зенковка слишком глубока. Правильная посадка заподлицо означает, что вы не можете почувствовать край головки, когда проводите пальцем по поверхности — она цельная. Мы можем поставить подходящие установочные инструменты, которые обеспечивают равномерное давление и постоянную посадку заподлицо.

Вопрос: «В каких случаях не следует использовать полуполую заклепку с потайной головкой – каковы ограничения?»

О: Заклепки с потайной головкой не подходят для очень тонких материалов (менее 1,0 мм). Зенкер удаляет материал, который может ослабить тонкие панели или вызвать деформацию. Для материалов толщиной менее 1,0 мм вместо этого мы рекомендуем заклепки с плоской головкой. Потайные головки также требуют доступа к обеим сторонам узла — вы должны иметь возможность предварительно просверлить зенковку с одной стороны и установить заклепку с другой. Если у вас есть только односторонний доступ, лучшим выбором будут вытяжные заклепки. Наконец, потайные головки не рекомендуются для применений, где головка должна выдерживать значительную растягивающую нагрузку – коническая головка уменьшает площадь поперечного сечения по сравнению с плоской или круглой головкой. Для конструкций с высокими нагрузками выберите цельную заклепку с плоской или круглой головкой.
