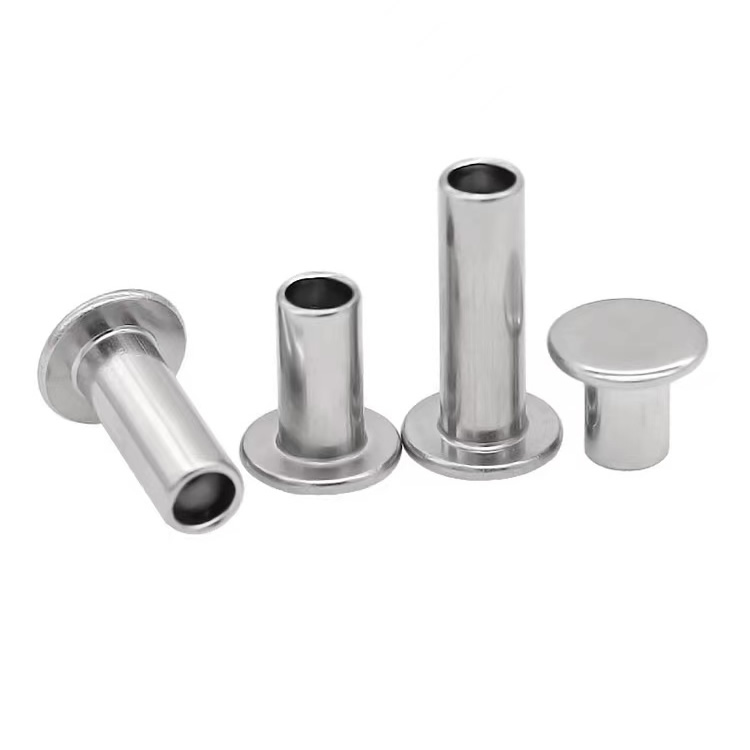

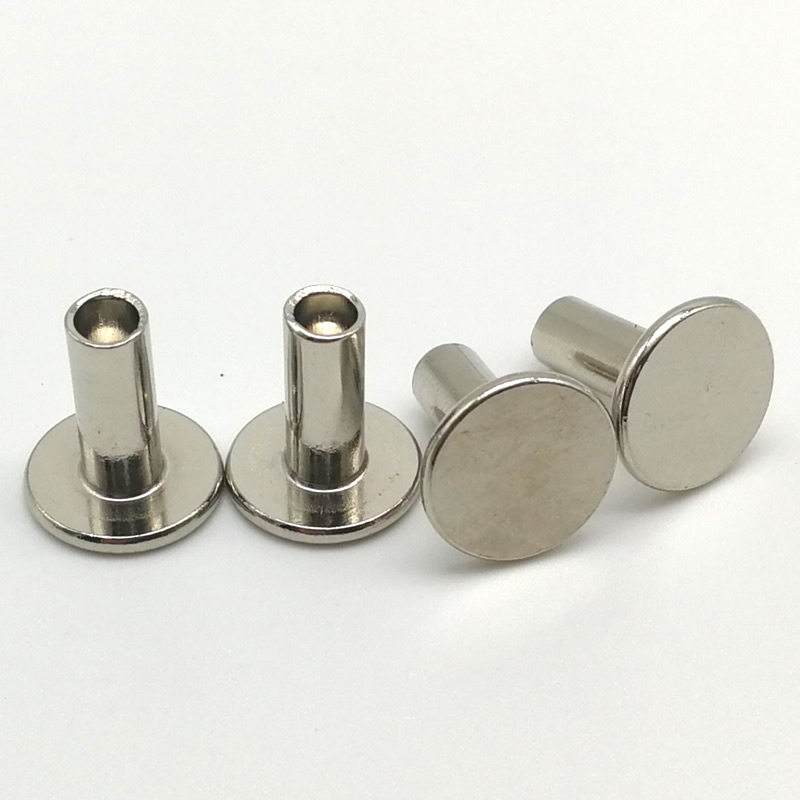

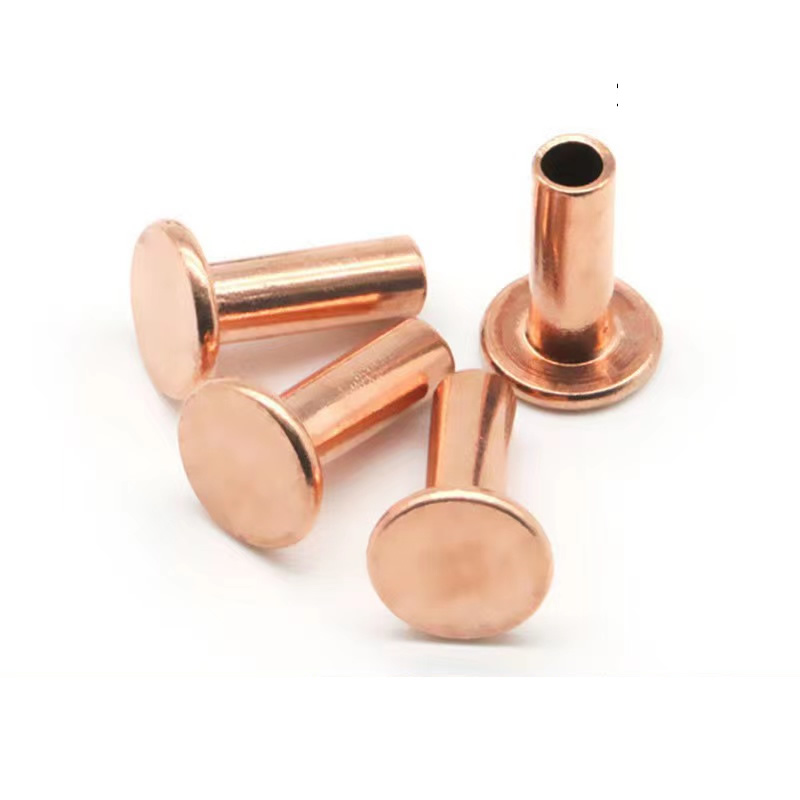

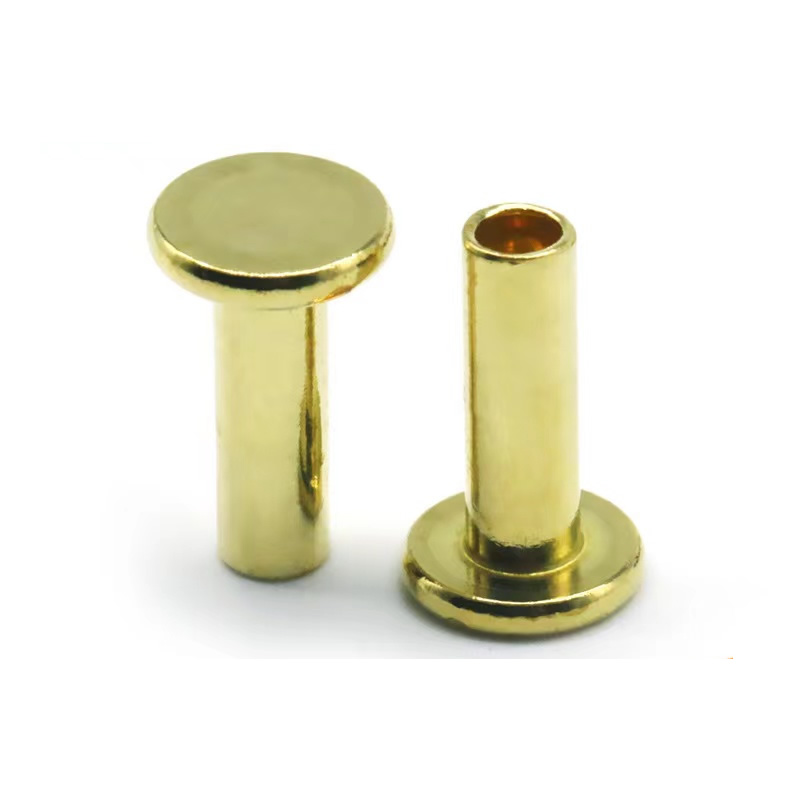

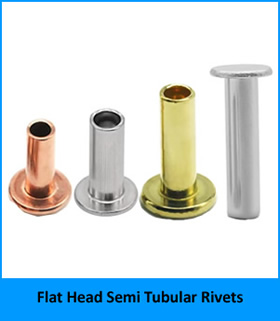

Полуполые заклепки с плоской головкой

Головка заклепки, которая врезается в мягкий материал или раскачивается взад и вперед в слишком большом отверстии, — это конструктивный недостаток, который ждет своего часа. Полуполая заклепка с плоской головкой обеспечивает широкую плоскую вершину, которая равномерно распределяет зажимное усилие без необходимости зенковки.

Что такое плоская голова? У него плоская дискообразная вершина с прямыми или слегка суженными сторонами. После установки головка возвышается над поверхностью материала, обычно на 0,5–1,0 мм выше. Это отличается от потайной (конической) головки, для которой требуется коническое отверстие и она сидит заподлицо. Плоская головка обеспечивает большую опорную поверхность и чистый промышленный вид без дополнительной механической обработки.

Nuote Metals производит полуполые заклепки с плоской головкой из низкоуглеродистой стали, нержавеющей стали (304/316), алюминия и латуни. На этой странице показаны два реальных применения, точные размеры, которые мы придерживаемся, и то, как мы создаем идеально плоскую головку без трещин.

H2: Два реальных применения – зенковка не требуется

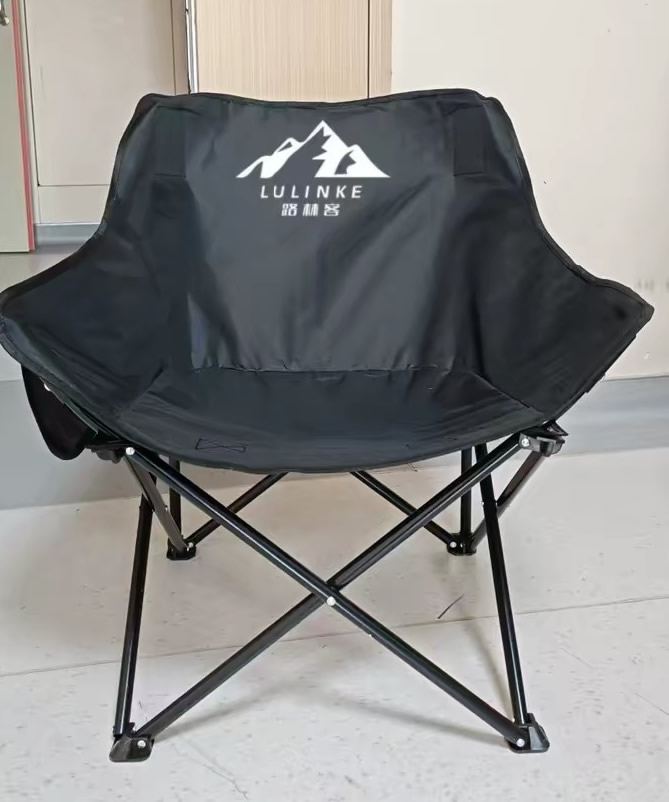

H3: Шарнир складного стула (алюминиевая трубка, стальная заклепка)

Подрядный производитель мебели изготовил складные стулья для залов мероприятий. Оригинальная заклепка с круглой головкой на шарнире торчала на 2,5 мм. Стулья плохо складывались, а куполообразная головка при транспортировке царапала соседние рамы. Заказчику требовалась заклепка, которая располагалась бы ниже круглой головки, но не требовала бы зенковки.

Мы поставили стальные полуполые заклепки с плоской головкой (стержень 5 мм, диаметр головки 10 мм, оцинкованные). Плоская головка располагалась на высоте 0,8 мм над поверхностью трубки — намного ниже, чем круглая головка. Широкий диаметр 10 мм предотвращал наклон заклепки в алюминиевом отверстии. На сборочную линию зенковку не добавляли. Стулья складывались аккуратно, а количество жалоб на царапины снизилось на 90%.

H3: Панель наружного ограждения из кедра (каркас дерево-металл, заклепка из нержавеющей стали)

Подрядчик по ограждению прикрепил к кедровым перекладинам кронштейны из оцинкованной стали. Заклепки с куполообразной головкой удерживали влагу на дереве, ускоряя гниение. На естественном заборе они также выглядели «индустриально». Подрядчик попробовал использовать заклепку с потайной головкой, но не захотел зенковывать вручную сотни отверстий.

Мы рекомендуем полуполые заклепки из нержавеющей стали 304 с плоской головкой (хвостовик 4 мм, диаметр головки 8 мм, пассивированные). Плоская головка находилась на высоте 0,6 мм над поверхностью дерева. Его широкая плоская вершина скорее отводит дождевую воду, чем удерживает ее. Чистая голова в форме диска выглядела намеренно, а не как выступающий купол. Через 18 месяцев на 200 секциях забора ни ржавчины, ни расшатывания, ни гниения древесины вокруг заклепок.

H2: Плоская головка и потайная головка – почувствуйте разницу

Особенность: Плоская головка с потайной головкой (коническая)

Форма головки Плоский диск, прямые/конические стороны Конус с углом 90° или 100°

После установки Сидит гордо (над поверхностью) На одном уровне или под поверхностью

Подготовка отверстия Только прямое отверстие Прямое отверстие + коническое зенкер

Площадь подшипника Большая, плоская Маленькое кольцо на краю

Лучше всего подходит для мягких материалов, тонких листов, быстрой сборки. Авиакосмическая промышленность, ровные поверхности, низкое сопротивление.

Мы производим оба стиля. Для большей части мебели, ограждений и общего промышленного использования плоская головка быстрее и проще.

H2: Стандартные размеры, которые мы имеем на складе

Диаметр хвостовика (мм) Диаметр головки (мм) Высота головки (мм) Длина ствола (мм) Материалы

3,0 5,5 – 6,0 0,7 – 0,8 4,5,6,8 Сталь, 304, латунь

4,0 7,0 – 7,5 0,9 – 1,0 5,6,8,10,12 Сталь, 304, 316, латунь

5,0 8,5 – 9,0 1,1 – 1,2 6,8,10,12,15 Сталь 304, 316

6,0 10,0 – 10,5 1,3 – 1,4 8,10,12,15,20 Сталь, 304, 316

8,0 13,5–14,0 1,7–1,8 10,12,15,20,25 Только сталь

Возможен заказ по индивидуальному заказу диаметра головки и длины ствола. Отсутствие затрат на оснастку для стандартных размеров.

H2: Как сделать по-настоящему плоскую голову без морщин

Сформировать плоскую голову сложнее, чем сформировать купол. Металл хочет сложиться или сморщиться при резком переходе от хвостовика к головке. Мы предотвращаем это с помощью:

Матрицы с прецизионной шлифовкой — полость матрицы имеет контролируемый радиус 0,2 мм в углу, не острая. Это позволяет металлу течь плавно.

Контролируемая длина экструзии. Мы ограничиваем длину ствола до 4 диаметров хвостовика для конструкций с плоской головкой. Более длинные стволы рискуют помять головку.

Чеканка головки после второго удара уплотняет головку, обеспечивая идеальную плоскостность в пределах 0,05 мм.

Наши оптические сортировочные машины проверяют диаметр головки, плоскостность и концентричность на 100% продукции. Мы отвергаем любые заклепки с наклоненной головкой или видимой ступенькой.

H2: Что вы получаете с каждой поставкой

Сертификат заводских испытаний (химия материалов, растяжение)

Отчет о проверке размеров (10 штук в партии)

Проверка плоскостности головки (±0,05 мм)

Сертификат соответствия (подписанный, с возможностью отслеживания партии)

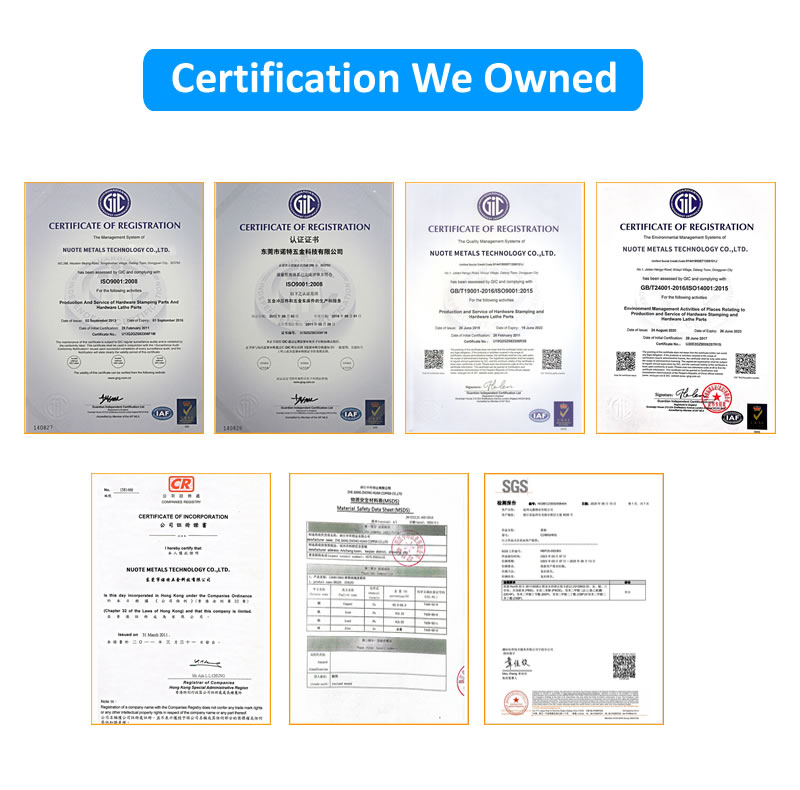

Nuote Metals сертифицирована по стандарту ISO 9001:2015. Декларации RoHS и REACH включены.

H2: Наша политика – откровенный разговор

Образцы – 20 бесплатных штук (доставка оплачивается клиентом)

MOQ – 2000 шт. (сталь/латунь), 3000 шт. (нержавеющая сталь)

Срок поставки на склад – 5–7 рабочих дней.

Срок изготовления по индивидуальному заказу – 12–15 дней.

Инструменты – бесплатно за стандартные инструменты с плоской головкой (размеры 3–8 мм).

H2: Три вопроса, на которые мы отвечаем каждую неделю

В1: Нужно ли мне зенковать отверстие для полуполой заклепки с плоской головкой?

О: Нет. Заклепки с плоской головкой предназначены для прямых отверстий. Просверлите стандартное отверстие с зазором (диаметр хвостовика + 0,15–0,20 мм) и вставьте заклепку. Плоская голова будет гордо возвышаться над поверхностью. Используйте зенковку только в том случае, если вы переходите на настоящую заклепку с потайной головкой (коническая головка). Многие клиенты путают эти два понятия. У нас есть образцы досок, показывающие разницу — попросите у нас фотографию.

В2: Можно ли использовать полуполые заклепки с плоской головкой в ​​мягком пластике без растрескивания?

А: Да. Широкая плоская головка распределяет давление по большей площади, чем круглая головка, снижая концентрацию напряжения. Для мягких пластиков (АБС-пластик, поликарбонат) мы рекомендуем длину цилиндра ровно на 1,0 мм больше, чем длина стопки материала. Это создает легкий клинч. Также используйте пресс с медленным ходом, а не молоток. В нашем корпусе складного стула алюминиевая трубка была тонкой, но не пластиковой. Для пластиковых деталей мы предлагаем бесплатное тестирование образцов — отправьте нам кусок вашего материала.

Вопрос 3: Ваша плоская голова находится над поверхностью воды. Будет ли это зацеплять ткань или собирать грязь?

О: Может, в зависимости от роста. Высота нашей плоской головки составляет всего 0,7–1,8 мм, в зависимости от размера хвостовика. Для хвостовика диаметром 5 мм высота головки составляет около 1,1 мм — ниже, чем у круглой головки (которая для того же хвостовика составит ~ 2,5 мм). В тех случаях, когда даже 1 мм слишком велико, мы рекомендуем перейти на настоящую заклепку с потайной головкой (требует механической обработки) или низкопрофильную ферменную головку. Для складного стула высота головки 0,8 мм была достаточно низкой, чтобы не царапаться. Для забора высота 0,6 мм эффективно отводит воду. Если вам нужен нулевой выступ, сообщите нам – мы укажем потайную.

H2: Посмотрите сами – никаких обязательств

Мы отправим вам по почте 20 полуполых заклепок с плоской головкой из выбранного вами материала и размера. Просверлите прямое отверстие, вставьте заклепку и проведите пальцем по головке. Вы почувствуете твердую, плоскую поверхность без острых краев.

Свяжитесь с Nuote Metals и сообщите диаметр хвостовика, длину ствола и материал. Бесплатные образцы отправляются в течение одного рабочего дня.
