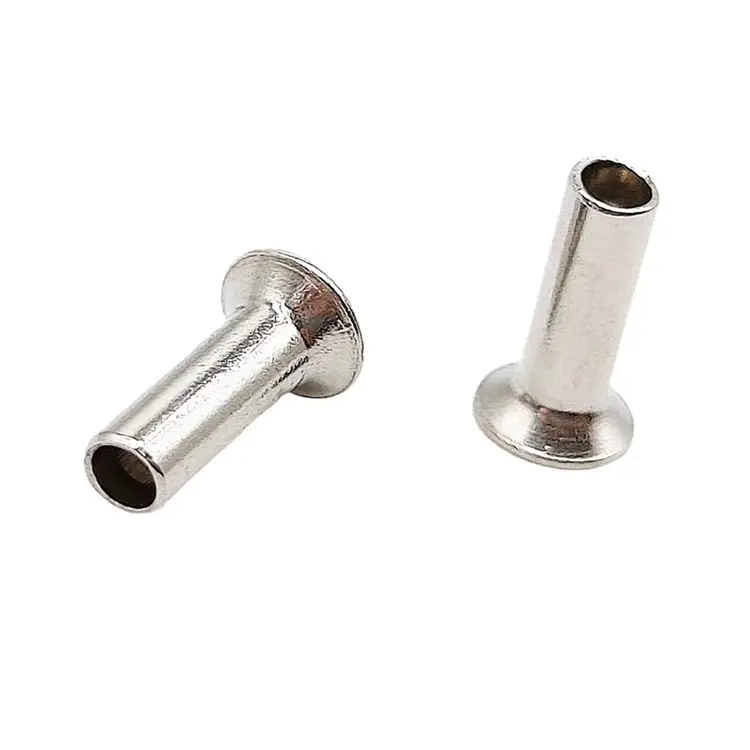

Полутрубчатые заклепки с потайной головкой

Когда головка заклепки не может выступать над поверхностью,полутрубчатая заклепка с потайной головкойэто ответ. Коническая головка располагается на одном уровне с поверхностью материала или под ней, создавая гладкую, непрерывную поверхность. Полуполая полость снижает усилие установки на 70 % по сравнению со сплошной заклепкой.

Если ваша сборка имеет скользящую поверхность, сопрягающуюся деталь или просто требует чистоты и эстетики – и вам необходимо обеспечить быстрое производство – вам следует выбрать именно этот крепеж.

Разница в отделке заподлицо — потайная и плоская головка

Потайная головка требует дополнительного шага — просверливания конического отверстия перед установкой. Но когда требуется нулевой выступ, этот шаг того стоит. Аэрокосмические панели, электронные корпуса, архитектурная отделка и везде, где важна гладкая поверхность – вот где используются потайные заклепки.

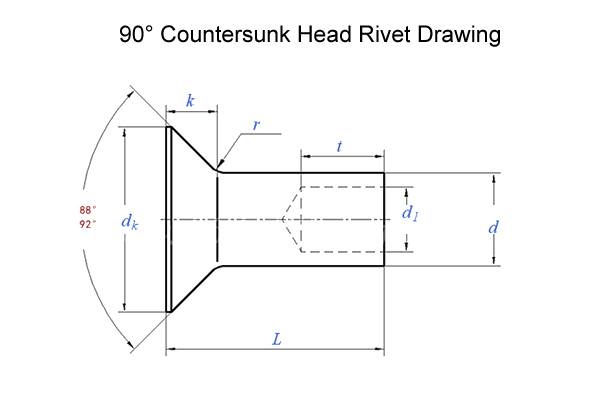

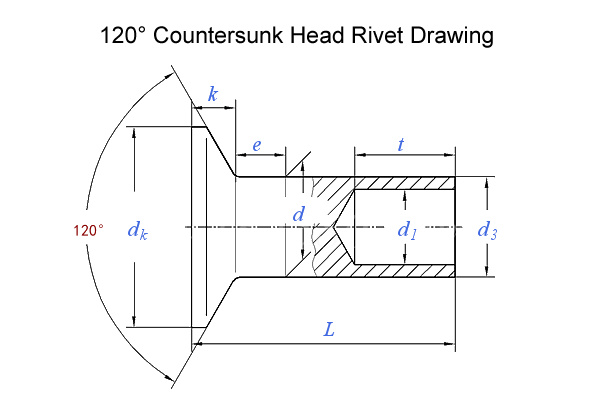

Два угла наклона головы – 90° против 120°

Подберите свой зенковочный инструмент– заклепка 120° в зенковке 90° будет стоять гордо; заклепка с углом 90° в зенковке с углом 120° будет сидеть слишком глубоко. Мы не рекомендуем смешивать углы.

Полутрубчатые или сплошные – где побеждает полый

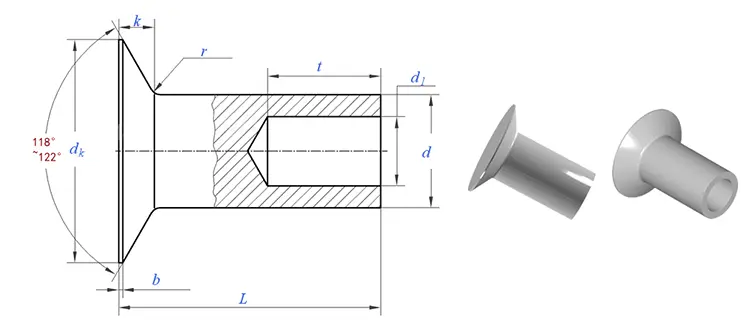

Полутрубчатая конструкция имеет неглубокую полость в хвостовой части (45–55% длины ствола). Во время установки только тонкая стенка этой полой секции выкатывается наружу, образуя клинч. Это принципиально отличается от цельной заклепки, у которой должен деформироваться весь хвостовик.

Лучше всего подходит для больших объемов, тонких материалов и ровных поверхностей. Структурная, максимальная прочность.

Одно реальное применение — панель внутренней отделки автомобиля

Производителю автомобильных панелей внутренней отделки потребовалось прикрепить панели с тканевой обшивкой к дверным коробкам. Панели были видны пассажирам — любой выступающий крепеж был бы недопустим. Твердые заклепки с потайной головкой обеспечивали ровную отделку, но требовали большого усилия установки, которое растрескивало тонкий материал панели.

Мы поставили полутрубчатые заклепки из оцинкованной стали с потайной головкой – хвостовик 4,0 мм, диаметр головки 8,0 мм, угол 90°, длина ствола 8,0 мм. Полуполая полость снизила усилие установки с 3,5 тонны до 1,0 тонны, устранив трещины в материале панели. Потайная головка под углом 90° располагалась на одном уровне с поверхностью, гармонируя с чистым внешним видом внутренней отделки. Цинковое покрытие обеспечивает защиту от коррозии и продлевает срок службы.

Заказчик протестировал 1000 заклепок на 500 дверных панелях. После 100 000 циклов вибрации – нулевое ослабление и отсутствие трещин. Теперь они заказывают наши заклепки с потайной головкой партиями по 250 000 штук ежегодно.

Материалы и отделка – что мы предлагаем

Nuote Metals производит полутрубчатые заклепки с потайной головкой из нескольких семейств материалов:

Стандартная отделка:Оцинкованные, никелированные, пассивированные, лакированные, состаренные, гладкие.

Доступные стандарты и размеры

Мы производим их в соответствии с несколькими международными стандартами:

Что нам нужно от вас:

• Диаметр хвостовика– от 1,5 до 8,0 мм (доступно по индивидуальному заказу до 10 мм)
• Угол наклона головы– 90° (стандарт) или 120° (согласно GB/T 874)
• Длина ствола –мы рассчитываем исходя из толщины штабеля вашего материала
• Диаметр головки –подходит для вашего зенковочного инструмента
• Материал– сталь, нержавеющая сталь, латунь, медь или алюминий
• Заканчивать– цинковые, пассивированные, никелированные, лакированные, античные и т.д.

Правило длины полутрубчатых заклепок:Длина ствола = толщина стопки материала + 1,5–2,0 мм.

От сырья до готовой заклепки – как мы их производим

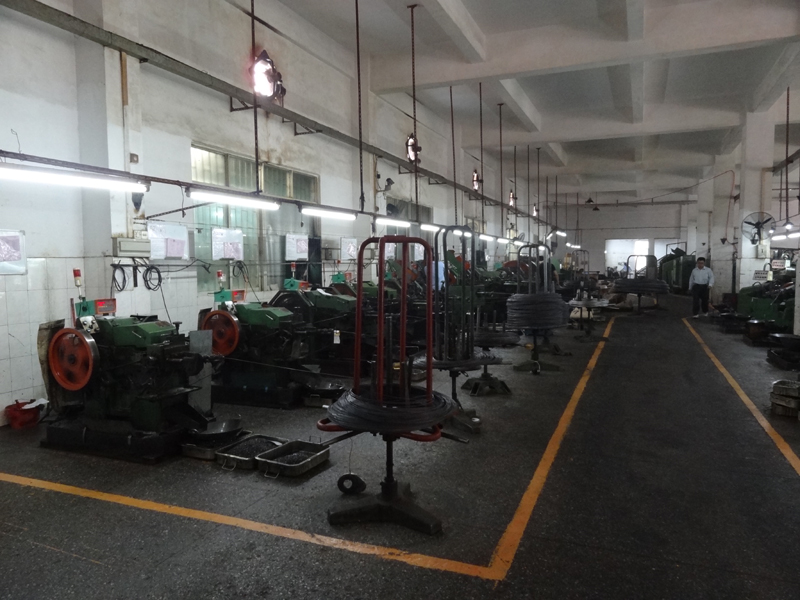

Полутрубчатые заклепки с потайной головкой изготавливаются методом холодной высадки. Коническая головка требует точной шлифовки штампов для достижения точного угла головки.

1. Закупка материалов – Сертифицированная проволока от утвержденных заводов. Каждый рулон поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль материала: проверяется диаметр (±0,02 мм), твердость и состав материала. Спектрометр подтверждает сорт. Материал, не соответствующий техническим требованиям, отбраковывается.

3. Настройка инструмента. Твердосплавные головки проверены и настроены на профиль потайной головки и полутрубчатую полость. Угол матрицы соответствует вашей спецификации (90° или 120°).

4. Первая проверка изделия – 10 заклепок измеряются оптическим компаратором. Угол головки, диаметр головки, высота головки, диаметр хвостовика, длина ствола и глубина полости проверены. Допуск угла головки: ±1°.

5. Массовое производство – внутрипроизводственные проверки: 5 заклепок на каждые 500 штук. Любой дрейф останавливает пресс.

6. Текущий контроль. Каждые 2000 деталей устанавливайте 3 заклепки в образец материала с помощью предварительно просверленной зенковки. Проверка запрессовки и посадки заподлицо.

7. Гальваника или покрытие – наносится в соответствии с указаниями.

8. Окончательный выходной контроль – 100% оптическая сортировка. Образец AQL проверен вручную. Выдан отчет о размерах, сертификат материала и сертификат соответствия.

Наши сертификаты – доказательство качества

Мы ведем полную отслеживаемость и документацию по качеству для каждой партии:

• ISO 9001:2015 – Сертифицированная система менеджмента качества.
• Соответствие RoHS — проверено независимым тестированием SGS.
• Соответствие REACH – Текущая декларация SVHC
• Протоколы испытаний SGS – доступны по запросу для конкретных партий.

Сертификаты материалов – сертификаты заводских испытаний, соответствующие оригинальному рулону.

Что говорят наши клиенты – реальная обратная связь

Мы позволяем нашим клиентам говорить за нас. На изображениях выше показаны реальные отзывы производителей, которые использовали наши полутрубчатые заклепки с потайной головкой на своих производственных линиях – от поставщиков автомобильных салонов до производителей электроники и производителей компонентов для аэрокосмической отрасли.

Они возвращаются к нам по тем же причинам:

• Нулевой выступ– Потайные головки сидят заподлицо, не зацепляются и не мешают
• Настройка низкого усилия– Полуполая конструкция предотвращает повреждение материала
• Постоянное качество –Каждая партия соответствует требованиям к размерам и производительности.
• Надежная доставка– Образцы доставляются в течение 5–7 дней, производство по графику.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «Должен ли я выбрать полутрубчатые заклепки с потайной головкой 90° или 120°?»

Ответ: Выберите угол, который соответствует имеющемуся у вас зенковщику. 90° является стандартом для большинства применений общего назначения – мебели, электроники, автомобилестроения и общепромышленных работ. 120° согласно GB/T 874 используется для специализированных применений, где требуется меньшая зенковка, часто при работе с более толстыми материалами или тяжелыми сборками. Если вы не уверены, 90° совместимо с подавляющим большинством стандартных зенковок. Если вы отправите нам образец вашего зенковщика, мы сможем проверить соответствие перед производством.

Вопрос: «Как выбрать правильную длину ствола для полутрубчатой ​​заклепки с потайной головкой?»

О: Выберите длину ствола примерно на 1,5–2,0 мм больше, чем общая толщина стопки материала. Например, если вы соединяете два листа толщиной 2 мм (всего 4 мм), выберите длину ствола 5,5–6,0 мм. Эта дополнительная длина обеспечивает достаточно материала для того, чтобы полая секция могла развернуться наружу и сформировать надежный зажим, не опускаясь до дна. Если ствол слишком короткий, клинч будет слабым. Слишком длинный, и ствол может помяться. Головка расположена заподлицо, поэтому глубина зенковки учитывается при измерении стопки материала. Отправьте нам толщину стопки материала, и мы порекомендуем точную длину.
