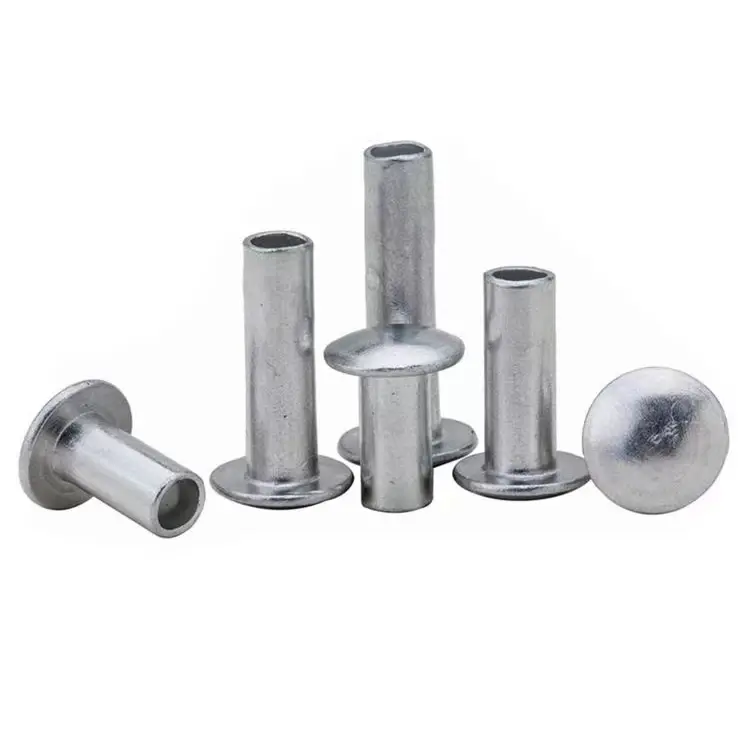

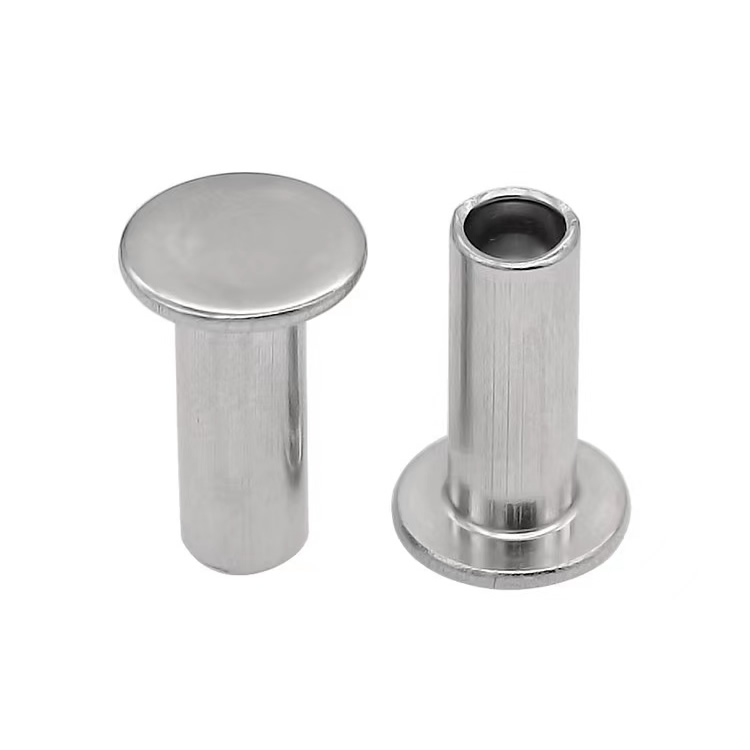

Алюминиевые полутрубчатые заклепки

Вопрос веса – почему алюминий важен

Каждый килограмм, который вы добавляете к продукту, имеет свою стоимость. В аэрокосмической отрасли это топливо. В автомобилестроении это выбросы. В морском деле это производительность. В портативном оборудовании это усталость пользователя.

Алюминиевые полутрубчатые заклепкивесят примерно одну треть веса стальных заклепок. Это немалая разница: она меняет способы проектирования, обращения и эксплуатации продуктов.

Подумайте об этом:

• Стальная заклепка диаметром 5 мм весит примерно 1,8 г.
• Алюминиевая заклепка диаметром 5 мм весит примерно 0,6 г.
• На каждые 1000 заклепок вы экономите 1,2 кг веса.

Для продукта с 500 заклепками экономия составляет 600 г — никаких изменений в конструкции, только замена материала. В отраслях, где важен каждый грамм, это важно.

Три цифры, определяющие алюминиевые полутрубчатые заклепки

5052– Рабочая лошадка из алюминиевых заклепок. Хорошая прочность, отличная коррозионная стойкость и широко доступны. Выбирайте это для большинства приложений.

5056 – Более высокая прочность, чем у 5052, при аналогичной коррозионной стойкости. Выбирайте этот вариант, если вам нужен легкий вес алюминия, но для применения требуется более высокая прочность на сдвиг.

Одно приложение, в котором снижение веса изменило все – дроны

У производителя дронов возникла проблема. Для сборки рамы из углеродного волокна и креплений двигателя в каждом дроне использовалось 120 заклепок. Стальные заклепки увеличили общий вес почти на 200 г, сократив время полета почти на две минуты.

Они перешли на алюминиевые полутрубчатые заклепки — хвостовик 3,0 мм, круглая головка 5,5 мм, длина ствола 6,0 мм, марка 5056, прозрачное анодирование. Алюминиевые заклепки весили треть стальных заклепок. Экономия веса одного дрона: 130 г. Дополнительное время полета: примерно 1,5 минуты.

Полутрубчатая полость уменьшила установочное усилие, предотвращая повреждение рамы из углеродного волокна. Марка 5056 обеспечивает прочность, необходимую для соединений опор двигателя. Прозрачное анодированное покрытие соответствовало внешнему виду существующего оборудования.

С тех пор производитель дронов использовал более миллиона заклепок во всей своей линейке дронов.

Где имеют смысл использовать алюминиевые полутрубчатые заклепки

Выбирайте алюминий, когда:

• Вес имеет решающее значение– Каждый грамм имеет значение. Речь идет не только о стоимости доставки; речь идет о производительности продукта. Более легкий дрон летает дольше. Легкий рюкзак легче носить с собой. Более легкая машина едет дальше.
• Подверженность коррозии умеренная.– Алюминий образует естественный оксидный слой, защищающий от коррозии. Алюминий хорошо себя проявляет в пресной воде, влажности и дожде. При воздействии соленой воды выбирайте марку 5056 или переходите на нержавеющую сталь.
• Требуется немагнитный– Алюминий немагнитен, что делает его пригодным для изготовления электроники, оборудования МРТ и чувствительных инструментов.
• Стоимость является фактором– Алюминий дороже стали, но дешевле латуни или нержавеющей стали. Для применений, требующих легкости и устойчивости к коррозии при умеренной стоимости, алюминий является лучшим вариантом.

Рассмотрите альтернативные варианты, если:

• Требуется максимальная сила– Сталь имеет более высокую прочность на разрыв. Для структурных соединений, подвергающихся большой нагрузке, сталь является лучшим выбором.
• Воздействие соленой воды постоянное– Нержавеющая сталь обеспечивает превосходную устойчивость к соленой воде.
• Требуется проводимость– Латунь или медь лучше подходят для электротехники.

Алюминий, сталь и латунь – быстрое сравнение

Как выбрать алюминиевые полутрубчатые заклепки – краткое руководство по выбору

Шаг 1 – Выберите класс

Шаг 2 – Выберите диаметр хвостовика

Шаг 3 – Выберите длину ствола

• Измерьте общую толщину стопки материала.
• Добавьте 1,5–2,0 мм для формирования клинча.
• Пример: стопка 3 мм + 1,5 мм = длина ствола 4,5 мм.

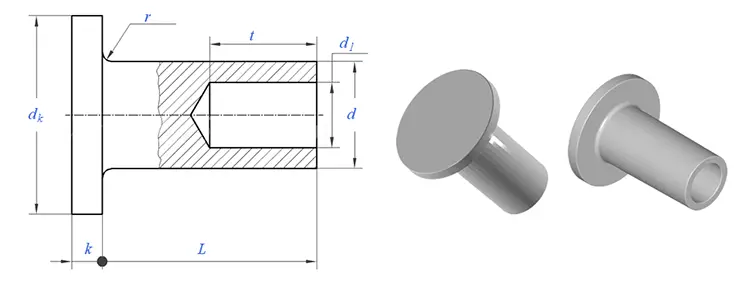

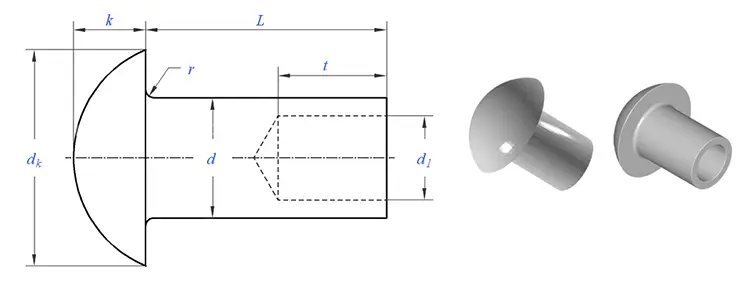

Шаг 4 – Выберите стиль головы

• Круглый– видимые стыки, традиционный внешний вид
• Плоский– узлы с ограниченным зазором
• Овал– декоративный, гладкий внешний вид
• ферма— мягкие материалы, широкая опорная поверхность
• Потайной– требования к ровной поверхности

Шаг 5 – Выберите отделку

• Натуральный (анодированный)– прозрачный или цветной анодированный для защиты от коррозии
• Простой– в заводском состоянии, без покрытия

Как мы делаем заклепки – от проволоки до готовой детали

Мы производим алюминиевые полутрубчатые заклепки с холодной головкой из алюминиевой проволоки 5052 и 5056.

Что мы контролируем:

• Качество проволоки– Каждая катушка проверяется на состав и твердость, прежде чем она попадет в наши коллекторы.
• Заголовок– Три последовательных удара формируют головку, выдавливают хвостовик и создают полупустую полость.
• Обрезка– Удаляет любые засветы вокруг края головки.
• акробатика– Удаляет микрозаусенцы.
• Анодирование– Применяется в соответствии с требованиями защиты от коррозии и внешнего вида.

Что мы проверяем:

• Диаметр хвостовика– ±0,05 мм
• Глубина полости— 45–55% длины ствола
• Геометрия головы– Диаметр, высота и концентричность.
• Твердость– Соответствует спецификации класса

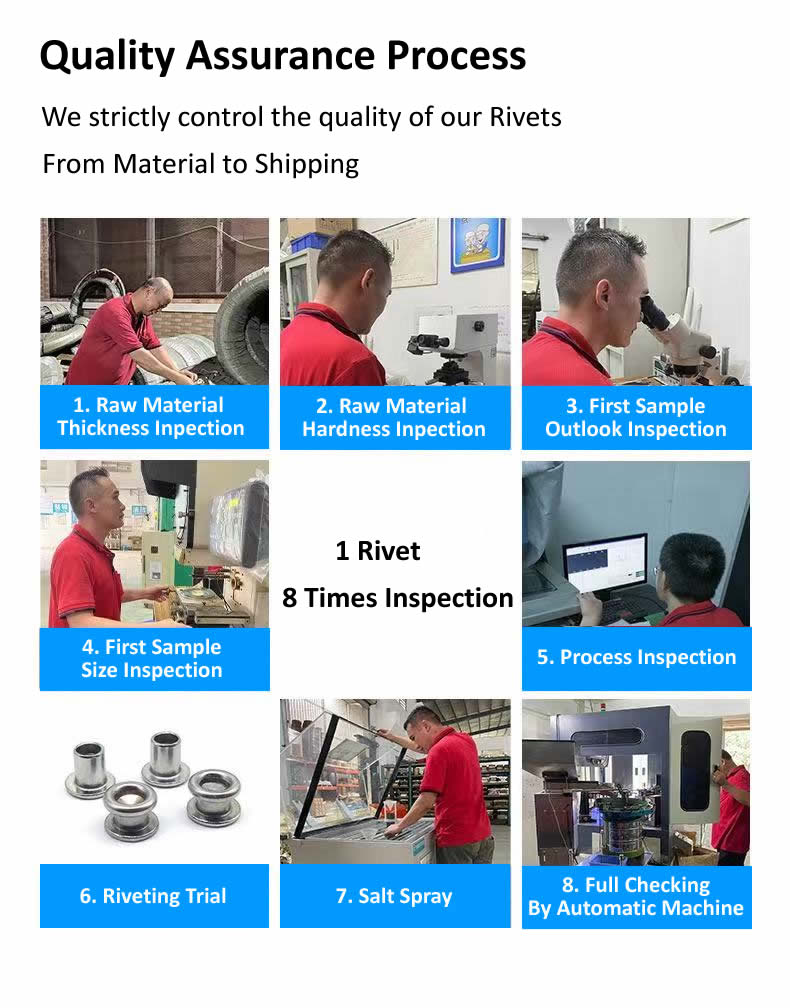

Наш контроль качества – одна заклепка, восемь проверок

• Проверка диаметра сырья – Лазерный микрометр, ±0,02 мм.
• Проверка твердости сырья – тестер Роквелла
• Первая проверка внешнего вида изделия – 20-кратное увеличение на наличие дефектов
• Первая проверка размеров изделия – проверка оптического компаратора
• Проверка в процессе производства – 5 заклепок на каждые 500 штук.
• Тестовая установка – каждые 2000 штук, устанавливается в образец материала.
• Испытание в солевом тумане (при необходимости) – ASTM B117.
• Окончательная выходная проверка – оптическая сортировка + ручная проверка AQL

Где используются алюминиевые полутрубчатые заклепки

Они являются предпочтительным выбором для легких сборок:

• Аэрокосмическая промышленность– Внутренние панели, компоненты сидений, ненесущие конструкции.
• Автомобильная промышленность— Кузовные панели, внутренняя отделка, облегченные конструкции
• Морской– Интерьеры лодок, палубное оборудование, неконструктивные соединения
• Бытовая электроника– Корпуса ноутбуков, корпуса устройств, легкие сборки
• Спортивные товары— Велосипеды, туристическое снаряжение, рюкзаки
• Медицинское оборудование– Легкие рамы, портативные устройства
• Промышленное оборудование– Легкие ограждения, панели, компоненты

Наши сертификаты и награды

Nuote Metals утверждает:

• ISO 9001:2015 – Система менеджмента качества.
• Соответствие RoHS – проверено сторонним тестированием
• Соответствие REACH – действующая декларация SVHC
• Протоколы испытаний SGS – доступны по запросу для конкретных партий.

Три вопроса, на которые мы часто отвечаем

В1: Почему стоит выбирать алюминиевые заклепки вместо стали или нержавеющей стали?

Ответ: Самым большим преимуществом является вес. Алюминиевые заклепки весят одну треть стали, что напрямую влияет на характеристики продукта: увеличивается время полета дронов, снижается расход топлива для транспортных средств, снижается утомляемость пользователя при работе с портативным оборудованием. Алюминий также обладает естественной коррозионной стойкостью и немагнитностью, чего сталь не может обеспечить без покрытия. Выбирайте алюминиевые заклепки, когда вес имеет значение; выбиратьстальные заклепкикогда стоимость является единственным приоритетом; выбиратьзаклепки из нержавеющей сталикогда воздействие соленой воды продолжается.

В2: В чем разница между алюминием 5052 и 5056 для алюминиевых полутрубчатых заклепок?

О: Алюминий 5056 имеет более высокое содержание магния, что придает ему большую прочность на разрыв (280–350 МПа против 220–280 МПа для 5052). Он также более устойчив к коррозии, что делает его предпочтительным выбором для морского применения и эксплуатации в условиях высоких нагрузок. Для большинства легких применений 5052 обеспечивает достаточную прочность при меньших затратах. Для приведенного выше случая дрона заказчик выбрал 5056, поскольку крепления двигателя требовали большей прочности. У нас есть в наличии обе марки, и мы можем порекомендовать их с учетом вашего конкретного применения.

В3: Корродируют ли алюминиевые заклепки? Как предотвратить коррозию?

Ответ: Алюминий образует естественный оксидный слой, защищающий от коррозии. В пресной воде и большинстве помещений алюминий хорошо работает без дополнительной защиты. Для наружного применения мы рекомендуем анодированное покрытие (бесцветное или цветное), которое утолщает оксидный слой и усиливает защиту от коррозии. При постоянном воздействии соленой воды мы рекомендуем перейти на марку 5056 с анодированным покрытием или рассмотреть возможность использования нержавеющей стали, если окружающая среда экстремальная.

Начните свой легкий проект с алюминиевых полутрубчатых заклепок

Если вы разрабатываете дизайн с целью снижения веса, алюминиевые полутрубчатые заклепки — одно из наиболее эффективных изменений, которые вы можете внести — без изменения конструкции, без дополнительных деталей, просто обновление материала.

Что мы предлагаем вам:

• Две марки алюминия – 5052 и 5056.
• Широкий диапазон хвостовиков – от 1,5 до 8,0 мм.
• Несколько стилей головок: круглые, овальные, плоские, ферменные, потайные.
• Нестандартная длина – длина ствола точно соответствует вашему стопке материалов
• Анодированное покрытие – прозрачное или цветное для улучшенной защиты от коррозии.
• ISO 9001:2015 – Полная система качества с отслеживаемой документацией.

Отправьте нам свои характеристики– Диаметр хвостовика, длина ствола, тип головки, сорт, отделка и количество.

Мы отвечаем в течение 24 часов– со стоимостью оснастки (если таковая имеется), ценой за штуку и сроком выполнения заказа.

Мы отправляем образцы– 20–50 бесплатных работ для тестирования на реальном материале.

Готовы снизить вес без ущерба для прочности? Отправьте запрос в Nuote Metals.
