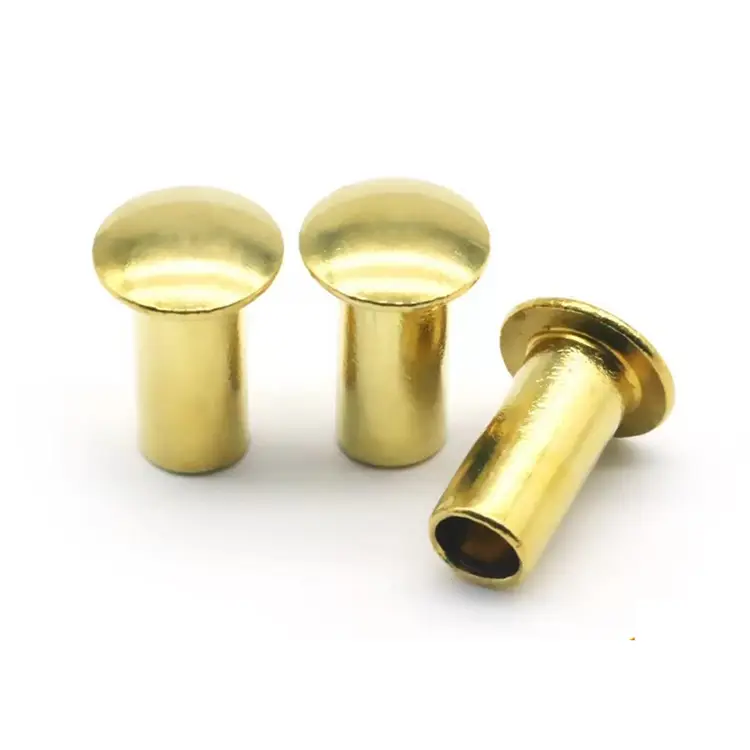

Полутрубчатая заклепка с грибовидной головкой

При контакте головки заклепки с мягкими материалами – кожей, тканью, резиной, пластиком или даже кожей – появление острой кромки недопустимо. Полутрубчатая заклепка с грибовидной головкой решает эту проблему благодаря широкому низкому куполу и сильно закругленной кромке, которая не порежется, не порвется и не истирается. Полуполая полость снижает усилие установки на 70 % по сравнению с цельными заклепками, что делает ее щадящей как для материала, так и для вашей производственной линии.

Грибная голова против других головок – где побеждает нежное преимущество

Головка гриба шире и ниже, чем круглая, а ее край сильно закруглен – нет резкого перехода от головки к материалу. Это делает его самым безопасным выбором для мягких материалов.

Выбирайте грибную головку, когда:Заклепка контактирует с мягкими материалами. Заклепка будет находиться рядом с кожей или одеждой. Вам нужна широкая опорная поверхность с гладким краем. Вы хотите, чтобы голова выглядела тонкой, но законченной.

Полутрубчатые или сплошные – где побеждает полый

Полутрубчатая конструкция имеет неглубокую полость в хвостовой части (45–55% длины ствола). Во время установки только тонкая стенка этой полой секции выкатывается наружу, образуя клинч, что требует всего 25–30% усилия цельной заклепки.

Одно реальное применение – корпус промышленного оборудования

Производитель промышленных электрошкафов использовал заклепки с круглой головкой для крепления монтажных кронштейнов к пластиковым корпусам. Со временем узкая опорная поверхность круглой головки привела к образованию трещин в материале корпуса. Заказчик попробовал заклепки с плоской головкой — распределение нагрузки было лучше, но острая кромка портила поверхность при установке.

Мы поставили полутрубчатые заклепки из оцинкованной стали с грибовидной головкой – хвостовик 4,0 мм, диаметр головки 9,5 мм, длина ствола 8,0 мм. Широкая грибовидная головка равномерно распределяет прижимное усилие по пластиковому корпусу. Гладкий закругленный край исключает появление следов на поверхности. Низкий профиль аккуратно прилегает к корпусу и не выглядит громоздким. Заказчик протестировал 500 заклепок в 200 корпусах. После 10 000 циклов вибрации никаких трещин под напряжением и повреждений поверхности. Теперь они заказывают наши заклепки с грибовидной головкой партиями по 150 000 штук в год.

Материалы и отделка – что мы предлагаем

Nuote Metals производит полутрубчатые заклепки с грибовидной головкой из нескольких семейств материалов:

Стандартная отделка:Оцинкованные, никелированные, пассивированные, лакированные, состаренные, гладкие.

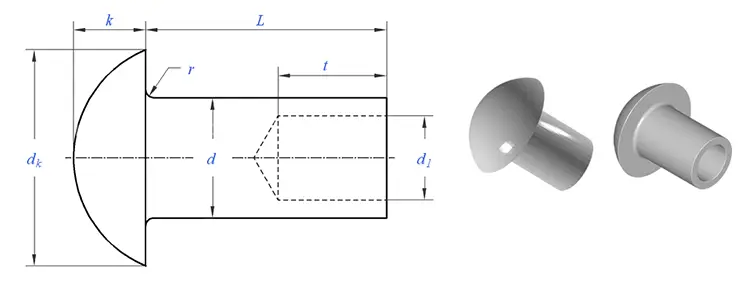

Разница в головке гриба – почему радиус края имеет значение

Головку гриба легко узнать – широкая, низкая и гладкая. Но эта простая форма требует точного инструмента. Радиус кромки является наиболее важным размером: именно он предотвращает врезание заклепки в мягкие материалы. Вытачиваем радиус в штампе заголовка и проверяем его на каждом первом изделии. Нижняя сторона должна быть плоской, чтобы нагрузка распределялась равномерно. Мы проверяем это на каждой партии.

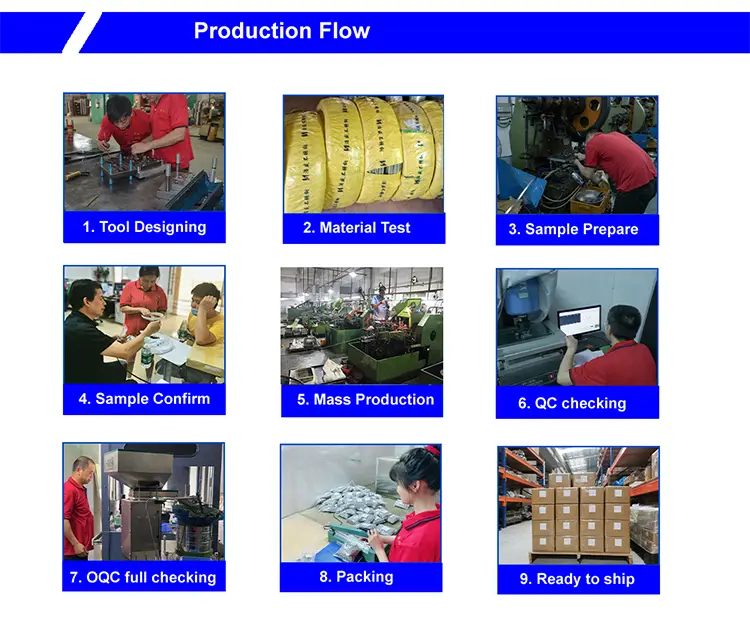

Производственный процесс – посмотрите, как мы делаем заклепки

Наш процесс холодной высадки превращает проволоку в готовые полутрубчатые заклепки с грибовидной головкой в ​​непрерывной последовательности.

Подготовка материала:Сертифицированная проволока вытягивается до точного диаметра хвостовика (±0,02 мм). Спектрометр проверяет марку материала. Некондиционный материал отбраковывается до начала производства.

Холодный заголовок:Проволока подается в многостанционный холодный разъем. За одну последовательность заготовка придается квадратную форму, формируется головка с большим радиусом кромки и выдавливается полупустая полость на глубину 45–55%. Полированные твердосплавные матрицы предотвращают появление следов на поверхности.

Обрезка и галтовка:Удаляется заусенец, устраняются микрозаусенцы.

Покрытие или покрытие:Наносится в соответствии с указаниями – цинкование, никель, пассивация, лак или античная отделка.

Заключительная проверка:100% оптическая сортировка проверяет диаметр головки, высоту головки, радиус кромки, диаметр хвостовика, длину ствола и глубину полости. Образец AQL проверен вручную.

Время выполнения образца:стандарт 5–7 дней; нестандартная оснастка: 15–20 дней.

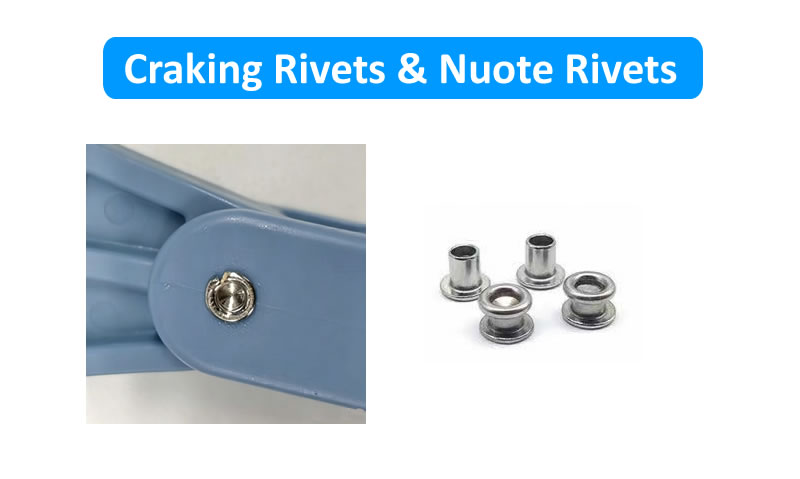

Хорошая заклепка против плохой заклепки – на что обратить внимание

Не все полутрубчатые заклепки с грибовидной головкой одинаковы. Вот что отличает качественную заклепку от плохой:

Плохая заклепка на первый взгляд может выглядеть приемлемой, но острая кромка повредит мягкие материалы, неровная головка не будет сидеть должным образом, а неровная полость приведет к слабым защелкам или растрескиванию заклепок во время установки. Разница проявляется на вашей производственной линии и на местах.

Что говорят наши клиенты – реальная обратная связь

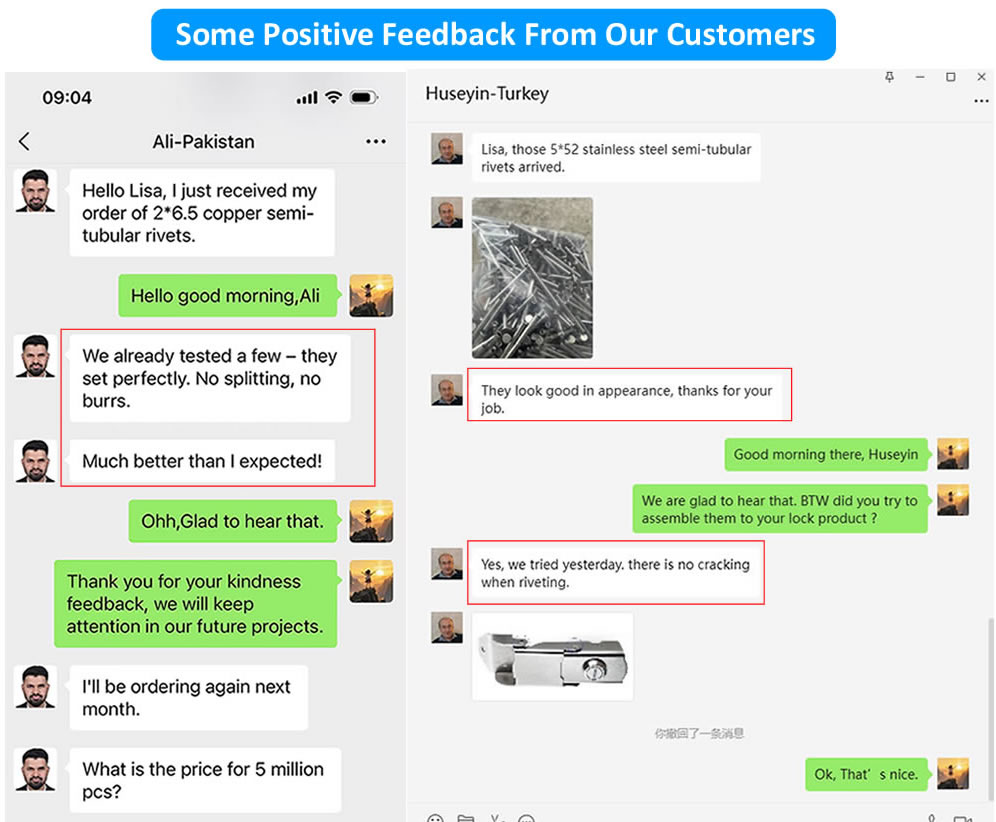

Мы позволяем нашим клиентам говорить за нас. На изображениях выше показаны реальные отзывы производителей, которые использовали наши полутрубчатые заклепки с грибовидной головкой на своих производственных линиях – от производителей промышленного оборудования до поставщиков автомобилей и производителей тяжелого машиностроения.

Они возвращаются к нам по тем же причинам:

• Гладкий край– Большой радиус предотвращает порезы и разрывы
• Нежная обстановка– Полуполая конструкция предотвращает повреждение материала
• Постоянное качество– Каждая партия соответствует требованиям к размерам и производительности.
• Надежная доставка– Образцы доставляются в течение 5–7 дней, производство по графику.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «В чем разница между грибовидной и ферменной головкой – они обе кажутся широкими?»

A: Разница заключается в профиле кромки. Головка гриба имеет большой и широкий радиус по краю – гладкий, закругленный, без резкого перехода. Головка фермы имеет более острый край – меньший радиус, более четкий. Грибовидная головка специально разработана для случаев, когда заклепка контактирует с мягкими материалами, такими как кожа, ткань или пластик. Головка фермы рассчитана на максимальную несущую поверхность в таких случаях, как отверстия большого размера или твердый пластик. Если вы проведете пальцем по краю, головка гриба станет гладкой и готовой; головка фермы станет более четкой.

Вопрос: «Какого максимального радиуса кромки можно достичь на полутрубчатой ​​заклепке с грибовидной головкой?»

A: Максимальный радиус кромки зависит от диаметра головки и размера хвостовика. Для типичного хвостовика диаметром 4 мм с грибовидной головкой диаметром 9,5 мм мы можем добиться радиуса 0,8–1,2 мм — достаточно гладкого, чтобы предотвратить порезы или истирание большинства мягких материалов. Для нестандартных применений, требующих большего радиуса, мы можем изменить геометрию головки. Ограничивающим фактором является диаметр головки: радиус не может превышать высоту головки без ущерба для формы купола. Отправьте нам тип материала и сведения о применении – мы порекомендуем оптимальный радиус для ваших нужд.
