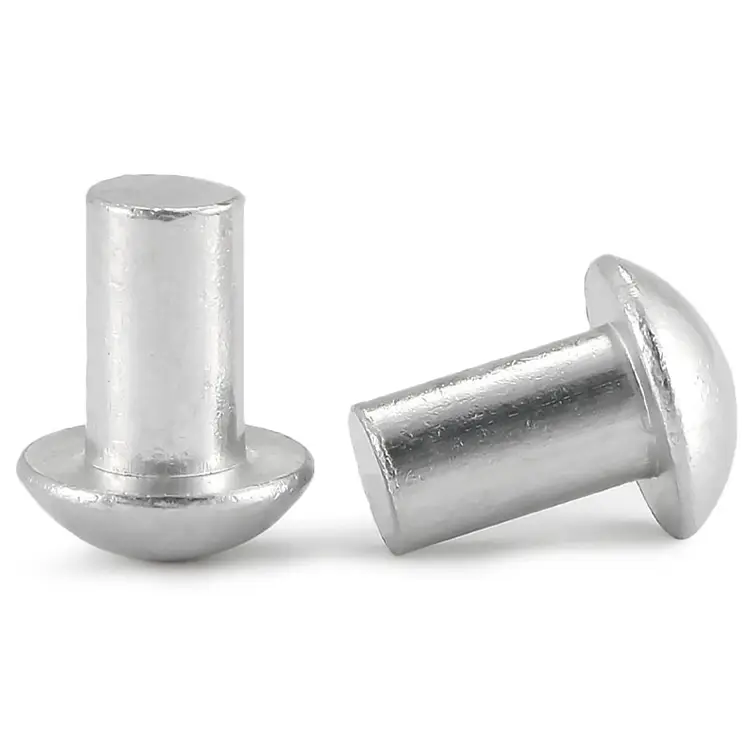

Твердые заклепки с грибовидной головкой

Твердые заклепки с грибовидной головкойявляются предпочтительным крепежом, когда вам нужна максимальная опорная поверхность с низким, ненавязчивым профилем. Широкая головка (в 2,2–2,5 раза больше диаметра хвостовика) распределяет усилие зажима по большей поверхности, снижая нагрузку на материал. Большой радиус края предотвращает закапывание головки или повреждение окружающей поверхности. Такое сочетание делает цельные заклепки с грибовидной головкой идеальными для применений, где важны как внешний вид, так и структурная целостность.

В отличие от заклепок с круглой головкой, которые концентрируют нагрузку на меньшей площади, или заклепок с плоской головкой, которые расположены ниже, но имеют меньшую опорную поверхность, заклепки с грибовидной головкой обеспечивают баланс: широкий, низкий купол, который распределяет нагрузку, не сидя слишком гордо.

Гриб против круглого против плоского – где находится грибная головка

Когда выбирать головку гриба:В сборке используется пластик, композит, тонкий листовой металл или мягкие материалы, в которых нагрузка должна распределяться. Вам нужен сдержанный профиль, но при этом вы хотите, чтобы внешний вид был заметным и законченным.

Одно реальное применение – корпус промышленного оборудования

Производитель промышленных электрошкафов использовал заклепки с круглой головкой для крепления монтажных кронштейнов к пластиковым корпусам. Со временем узкая опорная поверхность круглой головки привела к образованию трещин в материале корпуса. Заказчик попробовал заклепки с плоской головкой — распределение нагрузки было лучше, но острая кромка при установке портила поверхность.

Мы поставили цельные заклепки из оцинкованной стали с грибовидной головкой – хвостовик 4,0 мм, головка 9,5 мм, общая длина 12,0 мм. Широкая грибовидная головка равномерно распределяет прижимное усилие по пластиковому корпусу. Гладкий закругленный край исключает появление следов на поверхности. Низкий профиль аккуратно прилегает к корпусу и не выглядит громоздким. Заказчик протестировал 500 заклепок в 200 корпусах. После 10 000 циклов вибрации никаких трещин под напряжением и повреждений поверхности. Теперь они заказывают сплошные заклепки с грибовидной головкой партиями по 150 000 штук в год.

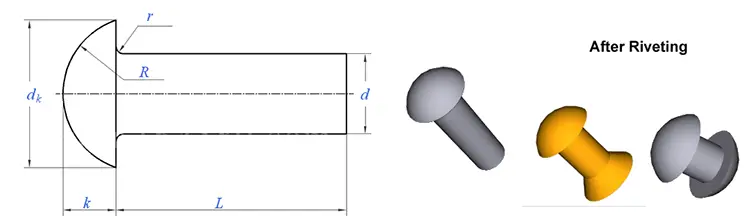

Как указать – материалы, размеры и отделка

Мы производим пять материалов:

Что вы предоставляете:

Диаметр хвостовика– от 1,5 мм до 8,0 мм

Диаметр головки– мы можем порекомендовать вам, исходя из ваших требований к материалу и нагрузке

Общая длина– мы рассчитываем исходя из толщины штабеля вашего материала

Материал– выберите один из пяти вариантов выше

Заканчивать– цинковые, пассивированные, лакированные, никелированные, анодированные, состаренные и т.д.

Радиус края– для пластиковых/композитных изделий укажите «полный радиус»

Правило длины для цельных заклепок:Общая длина = толщина стопки материала + (1,2–1,5 × диаметр хвостовика).

Время выполнения образца:стандарт 5–10 дней; нестандартная оснастка: 15–20 дней.

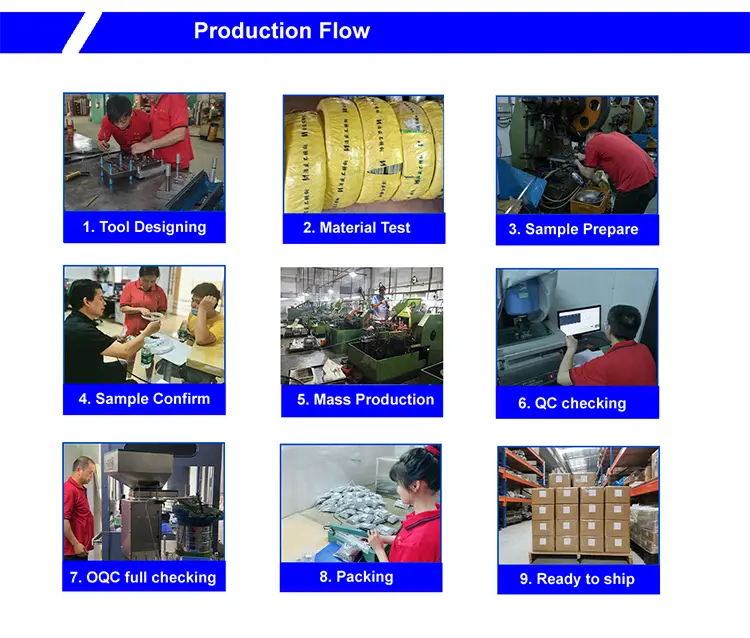

Наш производственный процесс – от сырья до готовой заклепки

Мы производим сплошные заклепки с грибовидной головкой, используя контролируемый технологический процесс, состоящий из семи этапов. Каждая партия отслеживается от поступления материала до конечной отгрузки.

1. Закупка сырья– Сертифицированная проволока (углеродистая, нержавеющая сталь, латунь, медь или алюминий) приобретается на утвержденных заводах. Каждый рулон поставляется с сертификатом заводских испытаний и номером плавки.

2. Входной контроль материалов– Каждая катушка проверяется на диаметр (лазерный микрометр, ±0,02 мм), твердость (тестер Роквелла) и состав материала (спектрометр). Катушки, не соответствующие техническим требованиям, отбраковываются до поступления на производственный цех.

3. Подготовка инструментов– Для новых размеров или нестандартных профилей головок мы разрабатываем и обрабатываем твердосплавные штампы. Для стандартных размеров проверяется и настраивается существующий инструмент. Геометрия матрицы имеет решающее значение для широкого, низкого купола и гладкого радиуса кромки грибовидной головки.

4. Первая проверка изделия– Первые 10 заклепок из каждой оснастки измеряются оптическим компаратором. Перед началом производства диаметр головки, высота головки, радиус кромки, диаметр хвостовика и общая длина должны соответствовать чертежу. Опубликован полный отчет FAI.

5. Массовое производство– Прессы работают на оптимальной скорости в зависимости от материала и типа головки. Проверки в процессе производства происходят через определенные промежутки времени (5 заклепок на каждые 500 штук). Любое смещение размеров вызывает немедленную остановку пресса и регулировку инструмента.

6. Текущий контроль– На каждые 2000 деталей мы устанавливаем 3 заклепки из репрезентативного образца материала (той же толщины и типа, что и ваша сборка). Клинч проверяется на симметрию, герметичность и маркировку поверхности. Проверяются радиус кромки и плоскостность нижней стороны.

7. Окончательная выходная проверка– 100% оптическая сортировка по критическим размерам. Образец AQL (уровень II, 1.0), проверенный вручную. Отчет о размерах, сертификат материала и сертификат соответствия выдаются вместе с каждой поставкой.

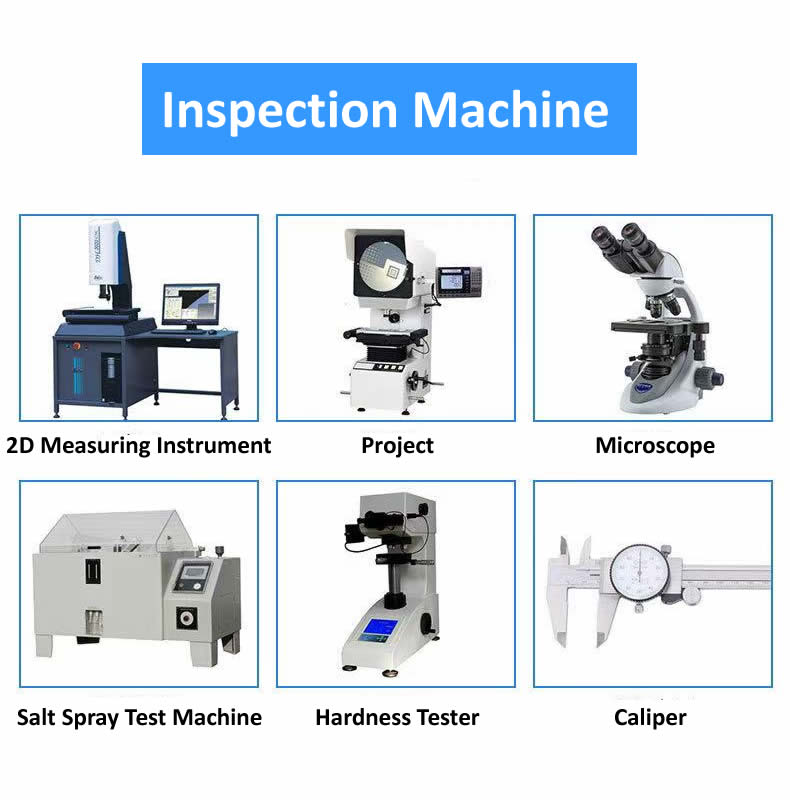

Как мы проверяем критические параметры — наша собственная лаборатория

Все оборудование ежегодно калибруется. Протоколы проверок хранятся в течение пяти лет.

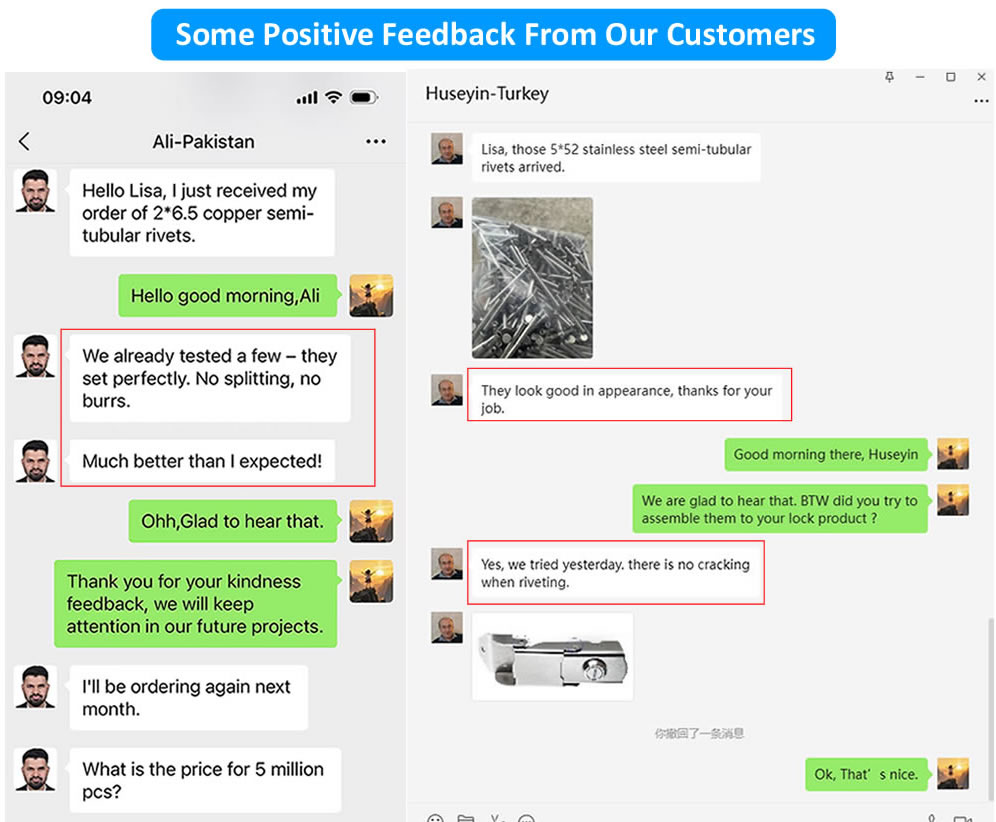

Что говорят наши клиенты – реальная обратная связь

Мы позволяем нашим клиентам говорить за нас. На изображениях выше показаны реальные отзывы производителей, которые использовали наши цельные заклепки с грибовидной головкой на своих производственных линиях – от производителей промышленных корпусов до поставщиков автомобилей и производителей тяжелого оборудования.

Два вопроса, на которые мы часто отвечаем

Вопрос: «В чем разница между грибовидной и ферменной головкой – они обе кажутся широкими и низкими?»

О: Разница заключается в профиле края. Головка гриба имеет большой радиус по краю – гладкий, закругленный, без резкого перехода. Головка фермы имеет более острый край – меньший радиус, более четкий. Грибовидная головка специально разработана для применений, где необходимо распределить нагрузку, не оставляя следов на окружающих материалах – пластиках, композитах, тонких листах и ​​мягких металлах. Головка фермы рассчитана на максимальную опорную поверхность при работе с отверстиями большого размера в более твердых материалах.

Вопрос: «Какие материалы чаще всего используются для изготовления цельных заклепок с грибовидной головкой в ​​промышленности?»

Ответ: Углеродистая сталь (оцинкованная) является наиболее распространенным выбором для общепромышленного применения. Она обеспечивает прочность и долговечность, необходимые для корпусов оборудования, ограждений машин и структурных узлов. Нержавеющую сталь выбирают для наружных или агрессивных сред. Латунь предназначена для электрического или декоративного промышленного применения. Для описанного выше промышленного корпуса углеродистая сталь с цинковым покрытием была правильным выбором: она обеспечивала необходимую прочность при минимальных затратах и ​​обеспечивала достаточную защиту от коррозии для использования внутри помещений.
