Как подготовить чертеж для обработки деталей с ЧПУ?

Как подготовить подобные технические чертежи для обработки на станке с ЧПУ, чтобы ускорить производственный процесс и снизить риск ошибок при передаче информации в контроллер станка с ЧПУ?

Умение рисовать технические чертежи является фундаментальным навыком для каждого инженера. Возможность создавать такие подробные виды позволяет нам графически представлять части или целые системы в простой для понимания форме, указывая все размеры и допуски, сохраняя масштаб и обеспечивая необходимые размеры или углы.

Что должен содержать технический чертеж ЧПУ?

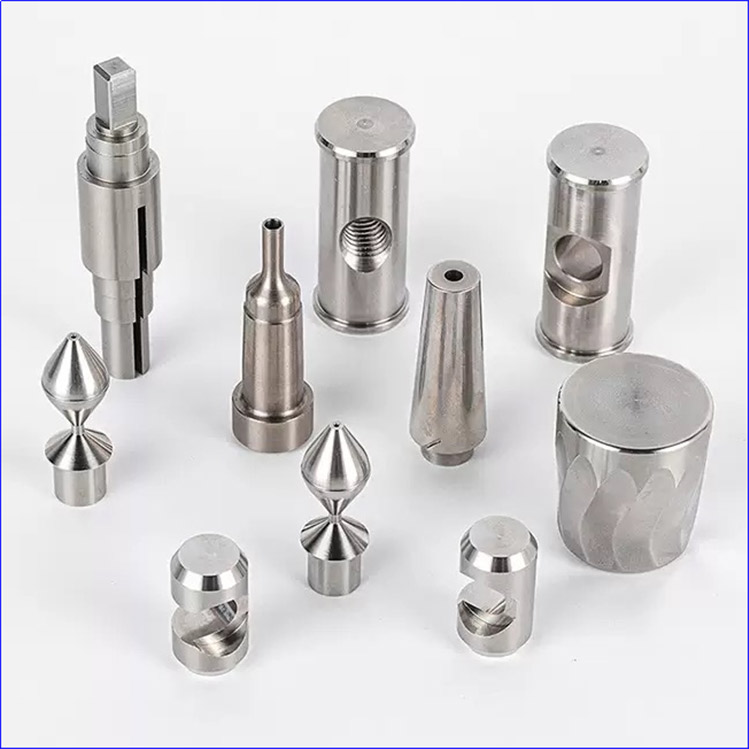

Технический чертеж, отправленный в компанию, имеющую оборудование с ЧПУ (фрезерный или токарный станок с ЧПУ), точно описывает форму заказанной детали. Он является частью технической документации проекта и представляет собой ключевую информацию, необходимую для получения хорошего ценового предложения.Прецизионная деталь, обработанная на станке с ЧПУпроизводство.

Как подготовить проект обработки на станке с ЧПУ и какую информацию следует включить в такую ​​документацию:

Необходимо провести тщательную подготовку, чтобы обеспечить максимальную читаемость; например, представления не должны перекрываться.

Включить всю необходимую размерную информацию (длина, ширина, глубина, углы, радиусы, отверстия, резьба и т. д.) и представить ее на виду и с пояснениями; При необходимости должна быть предоставлена ​​дополнительная информация.

Опишите все необходимые канавки, шаг резьбы и т. д. Если какую-либо область на чертеже трудно определить (например, требует подробного описания), создайте отдельный вид и опишите его в более читаемом масштабе.

Включите хотя бы один вид в изометрии заказываемой детали, желательно в масштабе, соответствующем описанию детали.

Добавьте легенду (например, «Все размеры указаны в миллиметрах» или «Одна буква x представляет...»).

Укажите требования к отделке поверхности (например, «для дальнейшей обработки анодированием»).

Включите стандартную информацию о допуске (например, «менее 0,1 мм»).

На техническом чертеже, отправленном вместе собработка с ЧПУВ заказе лучше всего указать требуемый материал (например, «алюминий 7075») или стандарт, использованный для создания данного конкретного технического чертежа (если вы знакомы с конструкцией детали, это можно предоставить). Также укажите стандарт ISO (например, требуемое качество поверхности, определенное по памяти).

Этот список относительно длинный, но опытный чертежник или инженер автоматически включит эту информацию в чертеж.

Если какая-либо информация отсутствует, профессиональная компания по производству станков с ЧПУ, такая как Nuote Metals, заметит это и запросит разъяснений. Не стесняйтесьсвязаться с намиза помощь.

Независимо от формата, в котором предоставляются технические чертежи станков с ЧПУ, они должны быть разборчивыми и тщательно изученными. Это не только облегчает чтение технических чертежей, но и позволяет избежать последующих проблем при передаче информации, содержащейся в чертежах, в программное обеспечение САПР или преобразовании ее в G-код, используемый станками с ЧПУ.

В каком формате должны быть предоставлены технические чертежи?

С точки зрения заказчика, оценочной команды или команды, в конечном итоге выполняющей заказ, оптимальным форматом является файл 3D CAD или файл, созданный таким программным обеспечением, предпочтительно в векторном формате (например, сохраненный в формате PDF).

Этот формат обеспечивает быструю передачу данных между компьютерами и немедленно информирует персонал компании, занимающийся обработкой на станках с ЧПУ, требуются ли дополнительные цены за конверсию.

Это также позволяет быстро передавать частичные данные в программное обеспечение САПР и дальнейшее преобразование в G-код, понятный станку с ЧПУ.

Зачем тщательно готовить технические чертежи?

Причина проста: минимизировать риск ошибок, которые могут привести к неправильному изготовлению заказанного изделия.Токарные детали с ЧПУ. Часто один-единственный неправильно указанный размер может привести к переплавке или дорогостоящей дальнейшей обработке всей партии деталей.

Кроме того, большинство компаний, специализирующихся наУслуги по механической обработке с ЧПУрассматривать технические чертежи как ключевые документы для последующей работы.

Хотя информацию о деталях в файлах САПР легче передать в контроллер станка с ЧПУ, конкретные данные о размерах или внутренних элементах на технических чертежах служат отправной точкой и ориентиром в процессе проверки правильности.

Это крайне важно, особенно при работе с большим количеством элементов. Если одно значение неверно, это может повлиять на весь проект, требуя внесения изменений и/или перезапуска.

В Nuote Metals мы тщательно проверяем каждый технический чертеж проекта. Мы проверяем, что все размеры читабельны и что заказанная деталь может быть изготовлена ​​на основании этого документа. Конечно, мы также предоставляем клиентам образцы на основе чертежей, чтобы убедиться в осуществимости конструкции детали.
