Заклепки с панорамной головкой

Заклепки с панорамной головкой— это то, что указывают инженеры, когда им нужно что-то среднее между круглой и плоской головкой. Скругленная головка имеет более широкую опорную поверхность, чем круглая головка (диаметр хвостовика в 1,8–2,2 раза против 1,6–1,8×), но большую высоту головки, чем плоская головка. Короткая прямая боковина придает ему чистый, законченный вид, который хорошо смотрится на видимых узлах, не выглядя громоздким.

Когда круглая головка слишком выдающаяся, а плоская слишком низкая, ответом будет панорамированная головка.

Пан против круглого против плоского – где подходит панорамирующая головка

Когда следует выбирать панорамную головку:

• Вам нужна большая опорная поверхность, чем у круглой головки, но большая высота головки, чем у плоской головки.
• Заклепка будет видна, а внешний вид имеет значение.
• Вам нужен чистый, законченный вид без круглой головы.
• Зазор средний – недостаточно плотный для плоской головки, недостаточно открытый для круглой головки.

Что мы делаем – два дизайна, пять материалов

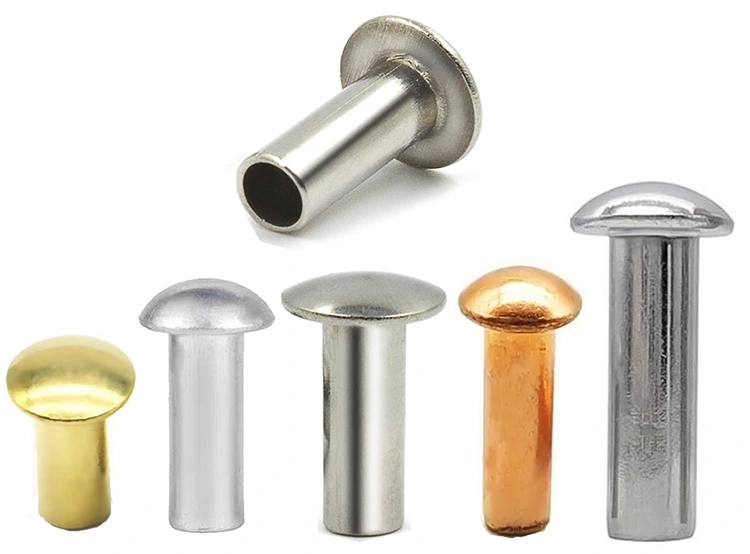

Заклепки с панорамной головкойдоступны в цельном и полутрубчатом исполнении. Полностью трубчатая головка недоступна для этого типа головки из-за короткой прямой геометрии боковин.

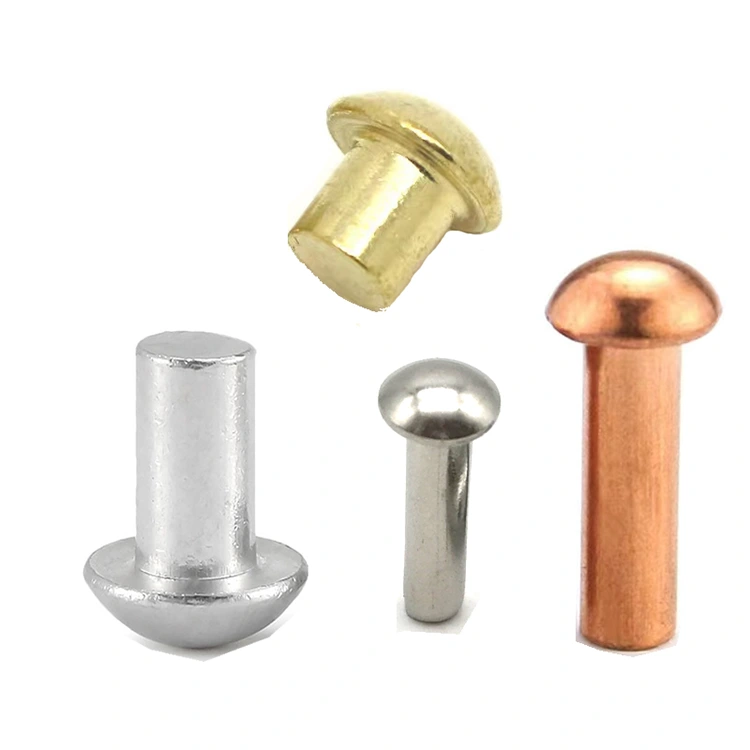

Доступные материалы:Низкоуглеродистая сталь, нержавеющая сталь (304/316), латунь (C2680), медь (C11000), алюминий (5052/5056)

Отделка:Оцинкованные, оксидированные, пассивированные, лакированные, никелированные, состаренные, анодированные, гладкие – в зависимости от материала.

Одно реальное применение – корпус коммерческой кофемашины

Производитель коммерческих кофемашин собирал внешние панели корпуса с помощью заклепок с круглой головкой. Круглые головки заметно выступали на готовой машине, умаляя премиальный внешний вид, который хотел бренд. Рассматривались заклепки с плоской головкой, но конструкция корпуса имела ограниченное пространство за панелью — зенковка была невозможна без слишком сильного утончения металла. Группе разработчиков требовалась заклепка с более низким профилем, чем круглая головка, но без необходимости зенковки.

Компания Nuote Metals поставила полутрубчатые заклепки из нержавеющей стали с цилиндрической головкой – хвостовик 4,0 мм, головка 8,0 мм, длина цилиндра 8,0 мм, пассивированная отделка. Головка сковороды расположена ниже оригинальной круглой головки, что придает корпусу более чистый вид. Короткая прямая боковина создавала законченный вид без громоздкости купола. Полутрубчатая полость обеспечивала низкое усилие установки, предотвращая деформацию тонких панелей корпуса.

Производитель протестировал 500 заклепок на 100 машинах. После сборки и полевых испытаний никаких ослаблений и коррозии. Команда дизайнеров утвердила новый стиль головы для всех будущих моделей. Теперь они заказывают заклепки с цилиндрической головкой партиями по 100 000 штук ежегодно.

Стандартные опции – по вашему желанию

Заклепки с панорамной головкойизготавливаются по вашим точным требованиям. Поскольку для каждого применения существуют разные требования к зазору и внешнему виду, у нас нет на складе стандартных размеров панорамных головок — каждый заказ изготавливается по индивидуальному заказу.

Что нам нужно от вас:

• Диаметр хвостовика – от 1,5 до 8,0 мм.
• Диаметр головки – соответствует вашим требованиям к поверхности подшипника
• Высота головы – соответствует вашим требованиям к зазору
• Общая длина – или общая толщина стопки материала
• Материал – сталь, нержавеющая сталь, латунь, медь или алюминий.
• Конструкция – сплошная или полутрубчатая.
• Отделка – цинк, пассивация, лак, никель, анодирование и т. д.

Мы рекомендуем:Если вы не уверены в диаметре или высоте головки, пришлите нам чертеж или образец вашей сборки. Мы порекомендуем оптимальные размеры панорамной головки для вашего применения.

Время выполнения образца:5–10 дней для изготовления кастрюль по индивидуальному заказу. Для получения подробных требований, пожалуйста, свяжитесь с нашим отделом продаж.

Как мы формируем панорамные головки: прямая стена имеет значение

Сковорода выглядит просто – купол с прямой боковой стенкой. Но эта прямая стенка требует точной конструкции штампа. Слишком большой конус, и голова выглядит как круглая. Слишком мало, и высота головы становится непостоянной.

Что мы контролируем:

• Угол стены. Боковина должна быть прямой, а не сужающейся. Это создает чистый, законченный вид, который отличает панорамную головку от круглой.
• Радиус темени. Верхняя часть головы слегка куполообразная, не совсем плоская. Наши матрицы вырезаются по определенному радиусу коронки, который соответствует классическому профилю цилиндрической головки.
• Радиус угла. Переход от головки к хвостовику должен быть плавным. Острый угол создает концентрацию напряжений, которая может привести к растрескиванию во время схватывания.

Результат:Сковородающие головки выглядят чистыми, стабильно сидят и надежно фиксируются — партия за партией.

Наш процесс:

• Волочение проволоки – материал вытянут до точного диаметра хвостовика (±0,02 мм).
• Обрезка – обрезка до длины заготовки
• Первый удар – Бланк в квадрате и по центру
• Второй удар (предварительная формовка) – матрица начинает форму цилиндрической головки с прямой стенки.
• Третий удар (чеканка) – окончательная форма и толщина головки.
• Четвертый удар (если требуется) – Пуансон создает полость для полутрубчатой ​​детали.
• Обрезка – вспышка удалена
• Галтовка – устранены микрозаусенцы
• Гальваника или покрытие – наносится согласно указаниям.

Одна заклепка, восемь проверок – как мы гарантируем правильность каждой головки

Мы не доверяем удаче. Каждая партиязаклепки с панорамной головкойпроходит через восемь отдельных ворот качества, прежде чем покинуть наш завод. Принцип прост: измеряйте заранее, измеряйте часто и никогда не предполагайте.

Проверка диаметра сырья– Входящий провод измеряется лазерным микрометром. Допуск диаметра: ±0,02 мм. Любая катушка, выходящая за пределы этого диапазона, отклоняется до того, как она коснется наших разъемов.

Проверка твердости сырья– Образец от каждого рулона проверяется на твердомере Роквелла. Допустимый диапазон зависит от материала (сталь: HRB 70–85, нержавеющая сталь: HRB 80–95, латунь: HRB 60–75).

Проверка внешнего вида первой статьи– После установки инструмента первые 10 заклепок проверяются визуально под увеличением. Мы ищем трещины, заусенцы, неровности головок или следы на поверхности. Любой видимый дефект останавливает пресс.

Первая проверка размеров изделия– Те же 10 заклепок измеряются на оптическом компараторе. Перед началом производства диаметр головки, высота головки, диаметр хвостовика, общая длина и глубина полости (для полутрубчатых изделий) должны находиться в пределах допусков чертежа.

Текущие проверки –При массовом производстве оператор вытягивает 5 заклепок на каждые 500 штук. Размеры проверяются с помощью цифрового штангенциркуля и калибра «годен/не годен» для определения глубины полости. Любое смещение вызывает регулировку инструмента.

Тестовая установка (пробная клепка)– На каждые 2000 деталей мы устанавливаем 3 заклепки из репрезентативного образца материала (той же толщины и типа, что и ваша сборка). Клинч проверяется на симметрию и герметичность. Расшатанные или треснувшие заклепки не принимаются.

Испытание солевым туманом (при необходимости)– Для наружных или гальванических заклепок мы отправляем образцы в нашу лабораторию для испытаний в солевом тумане ASTM B117. Вместе с партией выдается сертификат.

Окончательная выходная проверка– Перед упаковкой каждая заклепка проходит через оптическую сортировочную машину. Камеры проверяют диаметр головки, высоту головки, диаметр хвостовика, общую длину и глубину полости. Отклонения автоматически удаляются. Затем для ручной проверки отбирается случайная выборка AQL (уровень II, 1.0).

Заклепка с цилиндрической головкой, выдержавшая все восемь этапов, готова покинуть наш завод. Мы ведем учет каждой проверки в течение пяти лет.

Что вы на самом деле получаете: полный отчет о том, что мы сделали

Мы не просто доставляем заклепки. Мы отправляем отчет о том, что именно было произведено и как это было проверено.

В пакет входит:

• Сертификат на материал – Химический состав и прочность на разрыв используемой катушки.
• Лист проверки — фактические размеры 10 заклепок из партии.
• Сертификат отделки. Толщина покрытия проверена методом РФА (если применимо).
• Документ о соответствии – подписан нашим менеджером по обеспечению качества, отслеживается партия.

Сертифицировано:ISO 9001:2015, RoHS, REACH

Где используются заклепки с цилиндрической головкой

• Коммерческая техника – Кофемашины, пищевое оборудование, торговые автоматы – видимые узлы, где внешний вид имеет значение.
• Мебель – Офисная мебель, стеллажи, витрины – видимые стыки, требующие чистой отделки.
• Автомобильная промышленность — внутренняя отделка, приборные панели, компоненты сидений — сочетание внешнего вида и умеренного клиренса.
• Электроника – Корпуса, шасси, панели управления – там, где заклепка видна, но не должна быть громоздкой.
• Медицинское оборудование – Корпуса устройств, блоки приборов – где важны гигиена и внешний вид.
• Промышленное оборудование – Панели управления, ограждения машин – там, где требуется профессиональная отделка
• Общее производство – любая сборка, в которой круглая головка слишком громоздкая, а плоская слишком низкая.

Три вопроса, на которые мы часто отвечаем

В1: Сковорода выглядит как круглая. В чем именно разница?

A: Головка сковороды имеет короткую прямую боковую стенку между куполом и хвостовиком. Круглая голова представляет собой непрерывную кривую от макушки к хвостовику. Эта прямая стенка придает головке сковороды более широкую опорную поверхность (диаметр хвостовика в 1,8–2,2 раза против 1,6–1,8×) и немного более низкий профиль. Визуальная разница незначительна, но существенна: панорамирующая головка выглядит более «продуманной» и менее «индустриальной». Если вы держите их рядом, то прямая стена станет преимуществом.

Вопрос 2. Какой стиль головы наиболее профессионально смотрится на потребительских товарах?

Ответ: Для потребительских товаров, где внешний вид имеет значение, часто лучшим выбором является сковорода. Он имеет чистый, законченный вид – более изысканный, чем круглая головка (которая может выглядеть индустриально), и более солидная, чем плоская головка (которая может выглядеть слишком минималистично). Прямая боковина придает ему «продуманный» вид, свидетельствующий о качестве. Если вы посмотрите на кофемашины премиум-класса, элитную мебель и бытовую электронику, вы увидите, что заклепки с цилиндрической головкой намеренно используются как элемент дизайна, а не просто функциональная застежка.

В3: Каково типичное время выполнения заказных заклепок с цилиндрической головкой и определенным диаметром головки?

Ответ: Для нестандартных заклепок с цилиндрической головкой сроки зависят от того, нужно ли нам создавать новые инструменты. Если диаметр вашей головки соответствует существующему ассортименту инструментов, время выполнения образца составляет 5–10 дней. Если нам нужно спроектировать и вырезать новые штампы, изготовление оснастки занимает 15–20 дней, после чего следует изготовление образцов. Свяжитесь с нашим отделом продаж и сообщите ваши спецификации, и мы предоставим вам точные сроки. Мы не взимаем плату за оснастку стандартных размеров цилиндрической головки — только за полностью изготовленные по индивидуальному заказу профили головок.
