Заклепки с головкой фермы

Заклепки с головкой фермы— это то, что вы указываете, когда круглая или плоская головка недостаточно широка. Головка фермы имеет диаметр головки, в 2,2–2,8 раза превышающий диаметр хвостовика, что значительно шире, чем круглая головка (1,6–1,8×) и плоская головка (2,0–2,5×). Эта дополнительная ширина создает большую опорную поверхность, распределяя прижимное усилие на более широкую площадь. Результат: заклепка остается на месте, не прорывая мягкие или хрупкие материалы.

Когда вы соединяете пластик, тонкий листовой металл, мягкую древесину или композитные материалы, широкая головка фермы — это разница между долговечным соединением и разрушенным соединением.

Ферма против круглой: почему ширина имеет значение

Что мы делаем – два дизайна, пять материалов

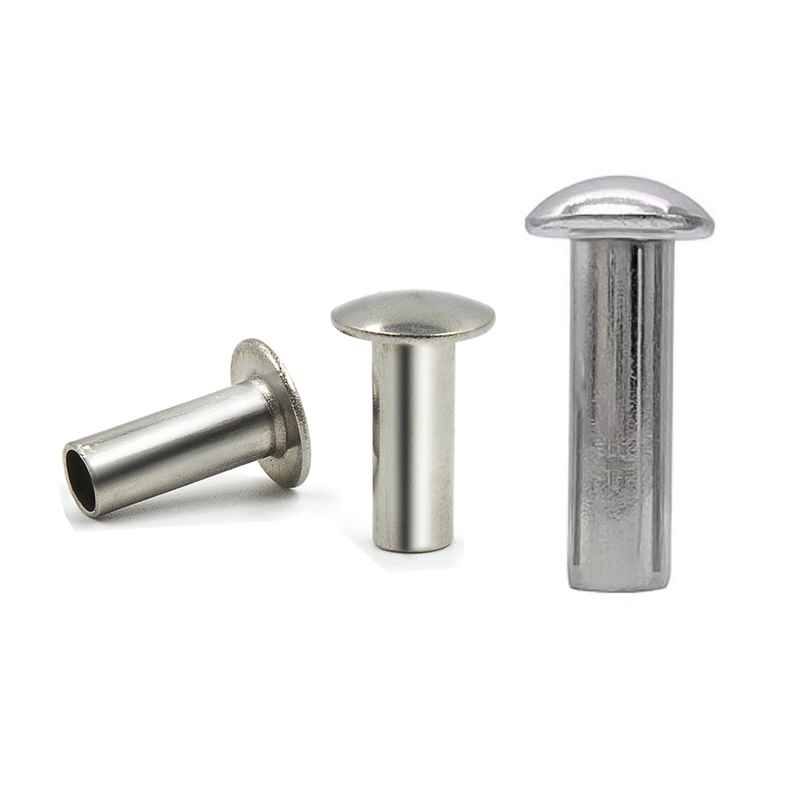

Заклепки с головкой фермыдоступны в цельном и полутрубчатом исполнении. Полностью трубчатая головка недоступна для этого типа головки из-за геометрии широкого и неглубокого купола.

Доступные материалы:Низкоуглеродистая сталь, нержавеющая сталь (304/316), латунь (C2680), медь (C11000), алюминий (5052/5056)

Отделка: Оцинкованная, воронёная, пассивированная, лакированная, никелированная, состаренная, анодированная, гладкая – в зависимости от материала.

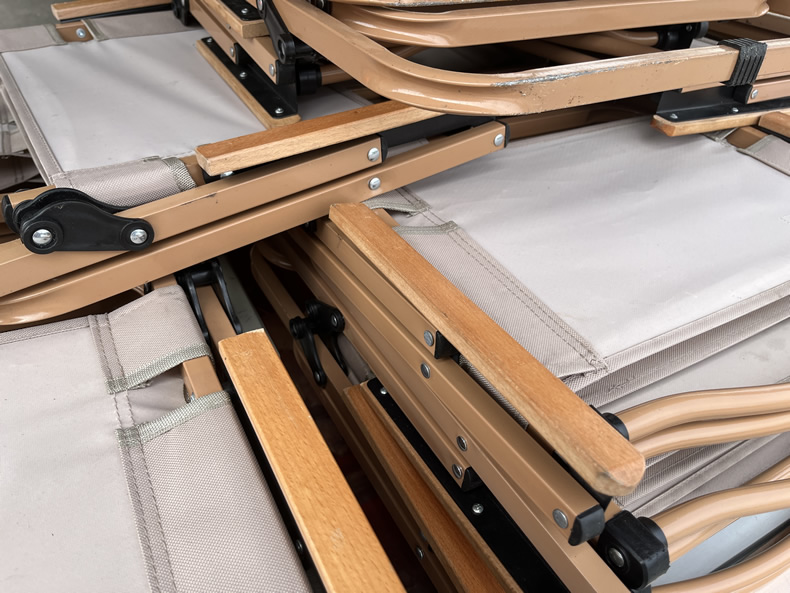

Реальное применение – поддержка сиденья складного стула

Производитель мебели производил складные стулья с полипропиленовым сиденьем, прикрепленным к стальной раме. В оригинальной конструкции использовались заклепки с круглой головкой в ​​четырех точках крепления. Через несколько месяцев использования головки заклепок выдергивали пластик — узкая опорная поверхность не выдерживала нагрузки, когда люди садились.

Производитель попробовал использовать шайбы под круглые головки. Это сработало, но увеличило время сборки и стоимость деталей. Им нужен был крепеж, который мог бы выполнять обе функции – широкую опору и быстрое затвердевание.

Компания Nuote Metals поставила полутрубчатые заклепки с оцинкованной стальной ферменной головкой – хвостовик 4,0 мм, головка ферменной конструкции 10,5 мм, длина ствола 10,0 мм. Широкая ферменная головка заменила круглую головку и шайбу в одном компоненте. Полутрубчатая полость сохраняла низкую удерживающую силу, предотвращая появление трещин в полипропилене. Оцинковка обеспечила защиту от ржавчины соединения стальной рамы.

Заказчик прогнал через свою сборочную линию 1000 стульев. Заклепки головки фермы установлены аккуратно, надежно удерживаются и устраняют необходимость в отдельных шайбах. Никакого прорыва. Никаких трещин. Никаких дополнительных этапов сборки.

Стандартные опции – по вашему желанию

Заклепки с головкой фермыизготавливаются по вашим точным требованиям. Поскольку диаметр головки значительно шире, чем у других типов головок, мы производим каждый заказ в соответствии с толщиной вашего материала и размером отверстия.

Что нам нужно от вас:

• Диаметр хвостовика – от 1,5 до 8,0 мм.
• Диаметр головки – соответствует вашим требованиям к поверхности подшипника
• Общая длина – или общая толщина стопки материала
• Материал – сталь, нержавеющая сталь, латунь, медь или алюминий.
• Конструкция – сплошная или полутрубчатая.
• Отделка – цинк, пассивация, лак, никель, анодирование и т. д.

Мы рекомендуем:Если вы не уверены в диаметре головки, пришлите нам образец вашего материала (подойдет кусок лома). Мы проверим оптимальный размер головки на вашем реальном материале и порекомендуем правильную спецификацию.

Для стандартных размеров головки фермы плата за инструмент не взимается. Доступны образцы для тестирования.

Отличие головки фермы – широкий подшипник без громоздкости

Головка фермы — самая широкая из доступных стандартных головок, и она остается низкой. Широкий неглубокий купол обеспечивает максимальную опорную поверхность при относительно небольшой высоте головки (25–30% ее диаметра).

Что это означает для вашей сборки:

• Меньшее протягивание – широкая головка распределяет нагрузку на большую площадь, уменьшая нагрузку на мягкие материалы. Для пластика, композитов и тонкого листового металла это имеет решающее значение.
• Меньше повреждения материала – неглубокий купол и гладкая кромка предотвращают порезы и выдалбливания окружающего материала.
• Шайба не требуется. Головка фермы действует как встроенная шайба, что устраняет необходимость в отдельном оборудовании.

Как мы делаем это последовательным:

• Контролируемое формование. Широкий и неглубокий купол сформировать труднее, чем круглую головку. Наш многоступенчатый процесс высадки обеспечивает равномерное течение металла без образования складок.
• Прецизионные штампы – профиль фермы обрезается до определенного радиуса короны и угла кромки. Каждая заклепка имеет одинаковый профиль.
• Проверка концентричности – Головка должна быть отцентрирована по хвостовику с точностью ±0,10 мм. Смещенные от центра головки снижают эффективность подшипников.

Контроль качества – как мы обеспечиваем постоянство

Ферменные головки сложнее сделать правильно, чем круглые. Широкий неглубокий купол создает больше возможностей для образования складок, неравномерной толщины и смещения центра. Мы относимся к каждой партии головок ферм с особым вниманием.

Что мы проверяем:

• Диаметр хвостовика – ±0,05мм. Если он не подходит к вашей дырке, все остальное не имеет значения.
• Диаметр головки – ±0,20 мм. Несущая поверхность – это единственная причина, по которой вы выбрали головку фермы. Мы измеряем каждую партию.
• Высота головки – ±0,15 мм. Слишком высокий, и он может не очищать соседние компоненты. Слишком плоско и это выглядит неправильно.
• Плоскостность головки. Нижняя часть головки должна плотно прилегать к материалу. Никаких пробелов.
• Глубина полости – 45–55% длины ствола. Слишком мелкая установка, большое усилие. Слишком глубокий, клинч слабый.
• Концентричность – головка должна быть отцентрирована по хвостовику с точностью ±0,10 мм. Смещенные от центра головки снижают эффективность подшипников.

Наш процесс проверки:

• Входящая проволока – диаметр и твердость проверяются перед началом производства.
• Первая статья – 10 заклепок, измеренные на оптическом компараторе. Каждый размер проверен.
• В процессе – 5 заклепок на каждые 500 штук. Любой дрейф останавливает пресс.
• Тест на схватывание – Каждые 2000 штук устанавливаются в образец материала. Клинч проверяют на симметрию и герметичность.
• Финальная сортировка – 100% оптический контроль. Образец AQL проверен вручную.

Что вы на самом деле получаете: полный отчет о том, что мы сделали

Мы не просто доставляем заклепки. Мы отправляем отчет о том, что именно было произведено и как это было проверено.

В пакет входит:

• Сертификат на материал – Химический состав и прочность на разрыв используемой катушки.
• Лист проверки — фактические размеры 10 заклепок из партии (фактические числа, а не просто «в пределах допуска»).
• Сертификат отделки. Толщина покрытия проверена методом РФА (если применимо).
• Документ о соответствии – подписан нашим менеджером по обеспечению качества, отслеживается партия.

Почему это важно:Если когда-либо произойдет сбой на объекте, у вас есть записи, позволяющие отследить его до точного рулона материала. Мы храним копии в течение пяти лет.

Сертифицировано:ISO 9001:2015, RoHS, REACH

Где используются заклепки с головкой фермы

• Пластиковые сборки – Мебель, контейнеры для хранения, корпуса оборудования.
• Тонкий листовой металл – воздуховоды HVAC, электрические шкафы, автомобильные панели.
• Композиты – Стеклопластиковые панели, ламинированные материалы, сэндвич-конструкции.
• Хвойная древесина – Мебель, поддоны, ящики, наружные конструкции.
• Отверстия слишком большого размера. Когда допуски отверстий слишком малы и для их закрытия требуется более широкая головка.
• Брезент и плотная ткань – Брезент, навесы, палатки, баннеры.
• Сборка автофургона и прицепа — панели, внутренняя отделка, наружное навесное оборудование.

Три вопроса, на которые мы часто отвечаем

В1: Когда мне следует выбирать заклепку с ферменной головкой вместо круглой или плоской головки?

A: Выбирайте ферменную головку, если вам нужна максимально широкая опорная поверхность, чтобы предотвратить протягивание мягких или хрупких материалов. Диаметр головки фермы в 2,2–2,8 раза превышает диаметр хвостовика – значительно шире, чем с круглой головкой (1,6–1,8×) и плоской головкой (2,0–2,5×). Выбирайте круглую головку, если вам нужна максимальная прочность и ударопрочность головы. Выбирайте плоскую головку, если вам нужен небольшой зазор. Для описанного выше случая складного стула ферменная головка была правильным выбором, поскольку широкая опорная поверхность исключала возможность протягивания без каких-либо изменений в конструкции.

В2: Можно ли использовать заклепки с головкой фермы в пластике без растрескивания?

Ответ: Да – и это одно из их основных применений. Широкая опорная поверхность распределяет установочное усилие по большей площади, снижая нагрузку на хрупкие материалы. Для достижения наилучших результатов мы рекомендуем:

• Выберите полутрубчатую конструкцию, чтобы снизить установочное усилие на 70 %.
• Выберите длину ствола на 1,5–2,0 мм длиннее стопки вашего материала.
• Используйте пресс (а не молоток) для контролируемого и постоянного усилия.
• Прежде чем приступить к серийному производству, протестируйте образец

Для корпуса складного стула заказчик использовал полутрубчатые заклепки с ферменной головкой с контролируемой настройкой пресса – ни трещин, ни прорыва.

В3: Какие материалы доступны для заклепок с головкой фермы?

О: Мы производим их из пяти групп материалов:

• Низкоуглеродистая сталь – самая прочная и экономичная, оцинкованная или никелированная.
• Нержавеющая сталь (304/316) – постоянная коррозионная стойкость, пассивация в стандартной комплектации.
• Латунь (C2680) – проводимость, немагнитная, декоративная.
• Медь (C11000) – высочайшая электро/теплопроводность.
• Алюминий (5052/5056) – самый легкий, немагнитный.

Мы поставляем на склад все пять материалов с хвостовиками обычных диаметров. Широкая опорная поверхность головки фермы особенно эффективна для алюминиевых заклепок в легких конструкциях.
