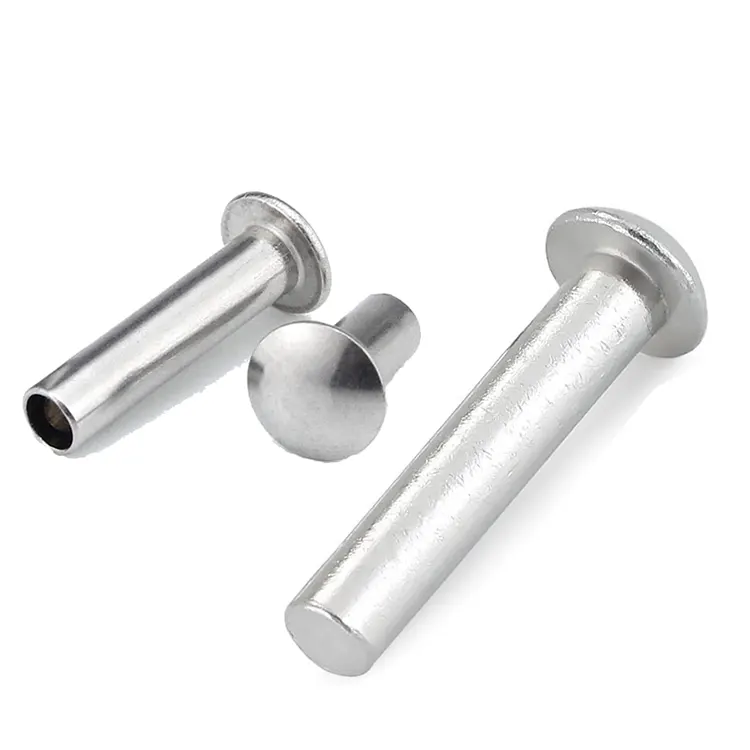

Универсальные заклепки с головкой

Универсальные заклепки с головкойявляются «подходящим» крепежом. Не слишком высокий и не слишком широкий, с гладкой закругленной верхней частью, которая удобно лежит на большинстве поверхностей. Если круглая головка слишком узкая, а ферменная слишком широкая, решением будет универсальная головка. Диаметр головки у него в 2,0–2,2 раза больше хвостовика – шире круглого (1,6–1,8×), уже фермы (2,2–2,8×) – и профиль, который выглядит законченным, но не громоздким.

Если вы не уверены, какой тип головки выбрать, беспроигрышным вариантом будет универсальная головка. Он работает практически в любом приложении, почти в любом материале и выглядит при этом хорошо.

Универсальная, круглая или ферменная конструкция – где подходит универсальная головка

Когда следует выбирать универсальную головку:

• Вы собираете смешанные материалы (металл+пластик, металл+дерево)
• Вам нужен баланс несущей площади и профиля
• Вы не уверены, какой стиль головы выбрать: безопасным вариантом по умолчанию является универсальный.
• Вам нужна заклепка, которая хорошо выглядит и не привлекает к себе внимания.

Два дизайна, пять материалов – что мы предлагаем

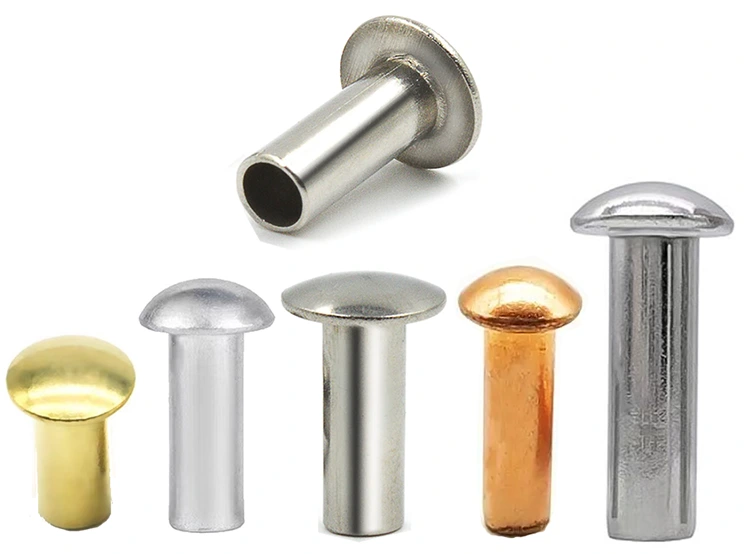

Универсальные заклепки с головкойдоступны в цельном и полутрубчатом исполнении. Полнотрубчатая головка недоступна для этого типа головки из-за геометрии среднего профиля, которая не обеспечивает достаточную длину ствола для правильного раскрытия.

Какой дизайн выбрать:

Твердый– Весь хвостовик твердый. Максимальная прочность на сдвиг и растяжение. Используется для конструкций, несущих соединений и сборок, где разрушение исключено. Требуется более высокая установочная сила.

Полутрубчатый– Полость в хвостовой части снижает усилие установки на 70%. Используйте для крупносерийного производства, тонких материалов и сборок, где требуется защитить окружающий материал. 80–90% твердой прочности.

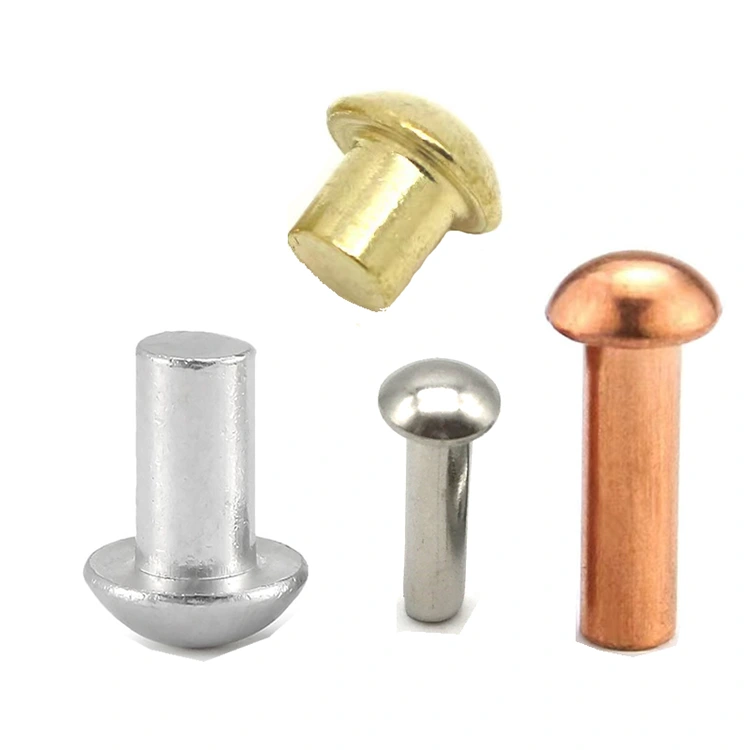

Доступные материалы:Низкоуглеродистая сталь, нержавеющая сталь (304/316), латунь (C2680), медь (C11000), алюминий (5052/5056)

Отделка:Оцинкованные, оксидированные, пассивированные, лакированные, никелированные, состаренные, анодированные, гладкие – в зависимости от материала.

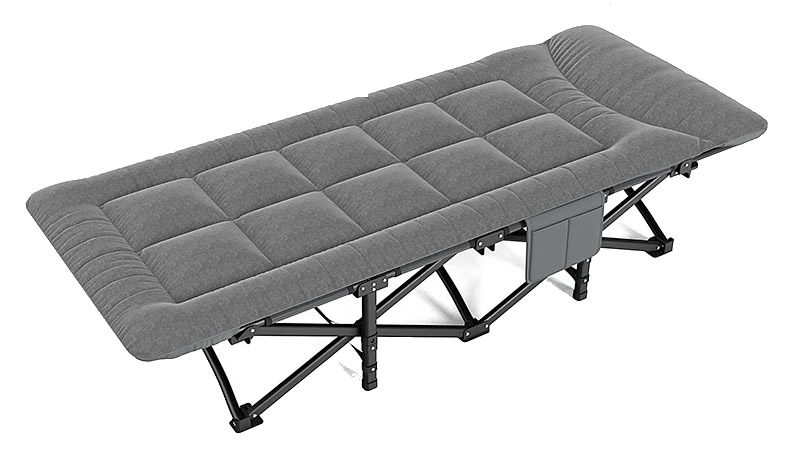

Одно реальное применение — каркас складной походной кровати

Производитель переносных походных кроватей использовал заклепки с круглой головкой для шарнирных соединений. Круглая головка была слишком узкой – под нагрузкой головка протягивала тонкостенную стальную трубку. Производитель попробовал заклепки с ферменной головкой – они сработали, но широкая головка на потребительском товаре выглядела громоздкой и индустриальной. Им нужна была заклепка с большей опорной поверхностью, чем у круглой головки, но более аккуратным, чем у ферменной головки, – что-то, что могло бы надежно удерживаться, не портя внешний вид изделия.

Компания Nuote Metals поставляла полутрубчатые заклепки с универсальной головкой из оцинкованной стали – хвостовик 5,0 мм, универсальная головка 10,5 мм, длина ствола 14,0 мм. Универсальная головка обеспечила дополнительную опорную поверхность, необходимую для предотвращения протягивания: диаметр головки 10,5 мм дал увеличение опорной площади на 38% по сравнению с исходной круглой головкой. Гладкий закругленный профиль выглядел чистым и законченным. Полутрубчатая полость сохраняла низкое усилие, предотвращая деформацию тонкостенной трубки.

Производитель протестировал 500 заклепок на 250 станинах. После 5000 циклов складывания с нагрузкой 120 кг ни одного протягивания, ни ослабления, ни повреждений. Теперь они заказывают универсальные заклепки партиями по 150 000 штук ежегодно.

Как они определяются – мы делаем это проще

Универсальные заклепки с головкой изготавливаются по индивидуальному заказу в соответствии с вашими требованиями. Вот что нам нужно, чтобы правильно определить вашу спецификацию.

Нужные нам размеры:

• Диаметр хвостовика – от 1,5 мм до 8,0 мм. Это та часть, которая проходит через ваше отверстие.
• Диаметр головки – обычно в 2,0–2,2 раза больше диаметра хвостовика, но мы можем отрегулировать его в соответствии с вашими требованиями к поверхности подшипника.
• Высота головы – мы порекомендуем вам, исходя из ваших требований к зазору.
• Общая длина – мы рассчитываем ее исходя из толщины штабеля вашего материала.

Выбор, который вы делаете:

• Материал – сталь, нержавеющая сталь, латунь, медь или алюминий.
• Конструкция – сплошная или полутрубчатая.
• Отделка – цинк, пассивация, лак, никель, анодирование, антик и т.д.

Если вы не уверены в диаметре или высоте головы:Отправьте нам фотографию вашей сборки или образца детали. Мы порекомендуем оптимальные размеры универсальной головки для вашего применения. Мы не берем денег за инженерные консультации.

Время выполнения образца: 5–10 дней для стандартных спецификаций. Нестандартная оснастка: 15–20 дней.

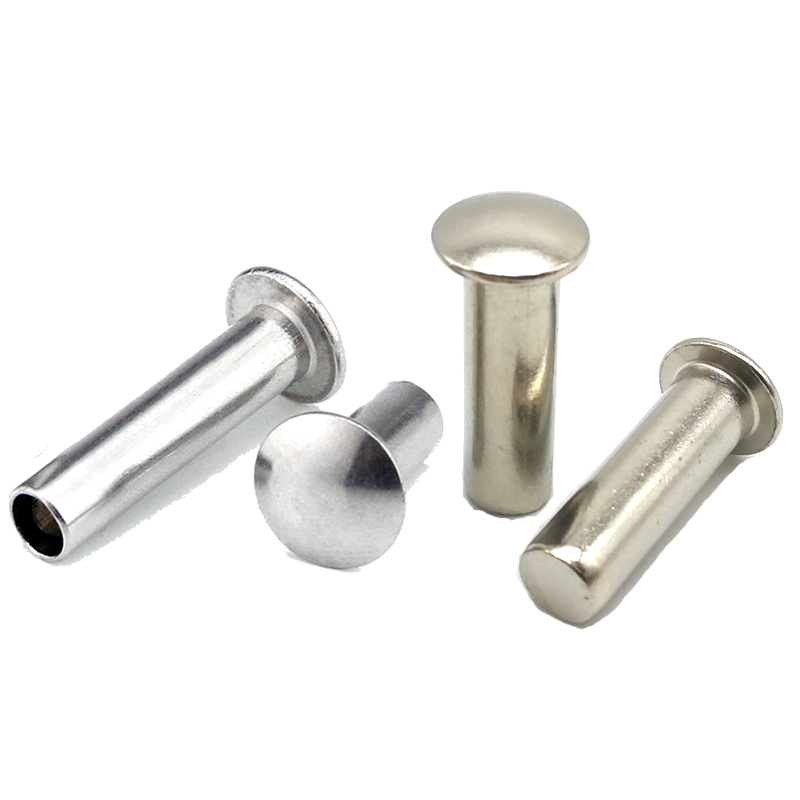

Универсальный профиль головки – сбалансированный, универсальный, надежный

Универсальная голова — это самая универсальная голова, которую мы производим, и самая щадящая. Он работает практически во всех приложениях, поэтому его часто выбирают по умолчанию инженеры, которые не уверены, какой стиль головы указать.

Чем отличается универсальная головка:

Сбалансированный профиль– Универсальная головка намеренно спроектирована как «золотая середина». Достаточно широкий, чтобы предотвратить протягивание большинства материалов, достаточно низкий, чтобы не зацепиться, и достаточно закругленный, чтобы выглядеть законченным на потребительских товарах.

Гладкая, закругленная вершина– В отличие от острого края ферменной головки или выступающего купола круглой головки, универсальная головка имеет плавный, непрерывный радиус от центра к краю. Это уменьшает количество зацепок и придает ему профессиональный вид.

Большая опорная поверхность– Универсальная головка, в 2,0–2,2 раза превышающая диаметр хвостовика, обеспечивает значительно большую площадь опоры, чем круглая головка, что достаточно для большинства сборок из смешанных материалов.

Как мы делаем это последовательным:

Точный курс –Универсальный профиль головки нарезается на наших твердосплавных матрицах с определенным радиусом коронки и углом кромки. Каждая заклепка имеет одинаковый профиль.

Контроль концентричности –Головка должна быть отцентрирована относительно хвостовика с точностью ±0,10 мм. Смещенные от центра головки снижают эффективность подшипников и выглядят неправильно.

Чистота поверхности– Наши штампы отполированы до зеркального блеска, что обеспечивает чистую головку без дефектов.

Результат:Универсальные головки, которые работают со смешанными материалами, выглядят профессионально и надежно фиксируются — партия за партией.

Что мы проверяем и почему универсальные головки нуждаются в постоянном контроле

Универсальные головы — не самый сложный вариант изготовления — это круглая голова. Но им необходим постоянный контроль, поскольку их «золотая середина» означает, что они используются в самом широком диапазоне приложений. Отклонение, которое может быть приемлемым для круглой головки (используемой только для металла), может вызвать проблемы для универсальной головки (используемой для смешанных материалов).

Вот что мы смотрим:

• Диаметр хвостовика – ±0,05мм. Если хвостовик слишком свободно сидит в отверстии, заклепка наклонится. Если он слишком тугой, он не войдет. Мы проверяем это перед запуском производства и контролируем его на протяжении всего тиража.
• Диаметр головки – ±0,15 мм. Опорная поверхность – это единственная причина, по которой вы выбрали универсальную головку. Если головка меньшего размера, вы потеряете опорную поверхность. Если размер слишком велик, он может не соответствовать вашему размеру.
• Высота головки – ±0,10 мм. Слишком высокий, и он застревает. Слишком коротко, и это выглядит неправильно. Мы проверяем это на каждой партии.
• Концентричность – ±0,10 мм. Перекошенная головка снижает эффективность подшипника. Это тоже выглядит неправильно – а на потребительских товарах часто можно увидеть универсальные головки.
• Глубина полости (полутрубчатая) – 45–55% длины ствола. Слишком мелкая, и сила установки остается высокой. Слишком глубоко, и клинч слабый.
• Общая длина – ±0,15 мм. Для правильного формирования клинча толщина стопы должна соответствовать толщине стопы вашего материала.

Как мы обнаруживаем проблемы на ранней стадии:

Ваш груз – что мы вам отправляем

Когда прибудут ваши универсальные заклепки с головкой, они будут иметь полную информацию о том, что было сделано и как это было проверено.

Что вы найдете в коробке:

• Заклепки в запечатанных полиэтиленовых пакетах. На маркировке указан номер детали, номер партии и количество. Никаких незакрепленных частей, никаких догадок.
• Сертификат на материал – Химический состав и свойства на растяжение оригинального рулона. Прослеживается по номеру плавки.
• Лист проверки — фактические размеры 10 заклепок из вашей партии. Не просто «в пределах допуска» — фактические цифры, которые мы измерили.
• Сертификат отделки. Если ваши заклепки имеют гальванопокрытие или покрытие, мы включаем проверку толщины XRF.
• Документ о соответствии — подписан нашим менеджером по обеспечению качества и имеет уникальный номер партии для отслеживания.

Почему это важно:Если когда-либо произойдет сбой на объекте, у вас есть записи, позволяющие отследить его до конкретного рулона материала и точного производственного цикла. Мы храним копии в течение пяти лет, но мы рекомендуем вам сохранить и свои.

Сертифицировано:ISO 9001:2015, RoHS, REACH

Где они используются

• Раскладные кровати и мебель – ножнично-петлевые соединения, узлы каркаса, точки поворота.
• Фурнитура – ​​петли для ворот, защелки, дверная фурнитура, компоненты забора.
• Товары для дома – оконная фурнитура, корпусная фурнитура, декоративные сборки.
• Автомобильная промышленность — внутренняя отделка, панели в сборе, компоненты сидений.
• Промышленное оборудование – Защитные ограждения машин, панели управления
• Электроника – Корпуса, шасси
• Общее производство – любая сборка, при которой вы не уверены, какой тип головки выбрать.

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между универсальной головкой и круглой головкой? Они похожи.

О: Универсальная головка шире (диаметр хвостовика в 2,0–2,2 раза против 1,6–1,8×) и немного ниже круглой головки. Он также имеет более непрерывный, закругленный профиль – менее отчетливый купол. Визуальная разница незначительна, но функциональная разница реальна: универсальная головка обеспечивает большую площадь опоры и предотвращает протягивание смешанных материалов. Для сборок металл-металл с узкими отверстиями круглая головка по-прежнему является лучшим выбором. Для смешанных материалов универсальная головка является более безопасным вариантом.

В2: Какую конструкцию выбрать – сплошную или полутрубчатую?

А:Полутрубчатая заклепкаявляется выбором по умолчанию для большинства применений: 80–90 % прочности твердого тела при 25–30 % фиксирующего усилия. Выбиратьтвердая заклепкакогда вам нужна максимальная прочность несущих конструкций. Полнотрубчатая головка недоступна для универсальной головки из-за геометрии головки среднего профиля. Все три конструкции доступны с одинаковым универсальным профилем головки.

В3: Какой материал лучше всего подходит для универсальных заклепок с головкой для наружного применения?

О: Для наружного применения мы рекомендуем нержавеющую сталь (304 или 316) с пассивированной отделкой для обеспечения постоянной устойчивости к коррозии. 304 достаточно для обычного воздействия на открытом воздухе (дождь, влажность). 316 рекомендуется для использования в прибрежных зонах или в условиях соленого тумана. Если у вас ограниченный бюджет, оцинкованная сталь с желтым хроматом обеспечивает устойчивость к соляному туману в течение 96 часов — подходит для использования на открытом воздухе в защищенном месте. В приведенном выше случае складной кровати клиент выбрал оцинкованную сталь, поскольку кровати использовались в помещении (палатки для кемпинга), а периодическое пребывание на открытом воздухе было ограничено.
