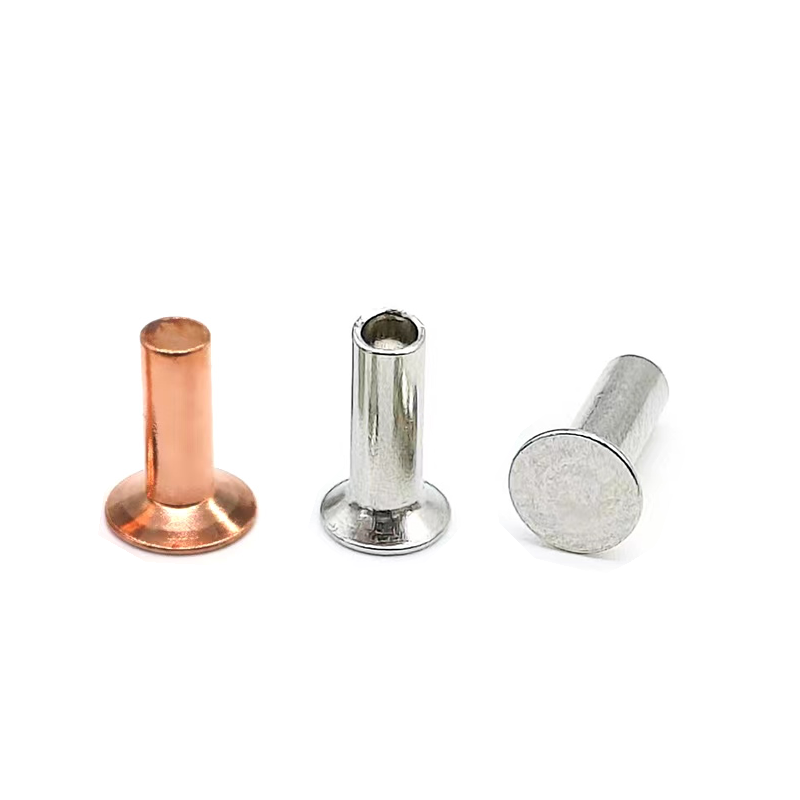

Заклепки с потайной головкой

Заклепки с потайной головкой— это единственная головка заклепки, предназначенная для того, чтобы полностью находиться под поверхностью. Благодаря конической головке, соответствующей предварительно просверленной зенковке, эти заклепки обеспечивают нулевой выступ – не зацепляясь, не царапая и не мешая сопрягаемым деталям.

Они требуют дополнительного этапа в вашем производственном процессе — сверления конического отверстия перед установкой — но этот шаг того стоит, когда соединение должно быть полностью заподлицо. Аэрокосмические панели, электронные корпуса, архитектурная отделка и везде, где важна гладкая поверхность – вот где используются потайные заклепки.

Потайная и плоская головка – разница в отделке заподлицо

Два угла наклона головы – 90° против 100°

Какой ракурс выбрать?

Выберите 90°если вы используете стандартные зенковки – они широко доступны и совместимы с большинством применений общего назначения.

Выберите 100°если вы работаете в соответствии со спецификациями аэрокосмической или оборонной промышленности, или если ваш существующий инструмент уже настроен на зенковку под углом 100°. Не рекомендуем смешивать углы – заклепка 100° в зенковке 90° будет стоять гордо; заклепка с углом 90° в зенковке с углом 100° будет сидеть слишком глубоко.

Что мы делаем – три дизайна, пять материалов

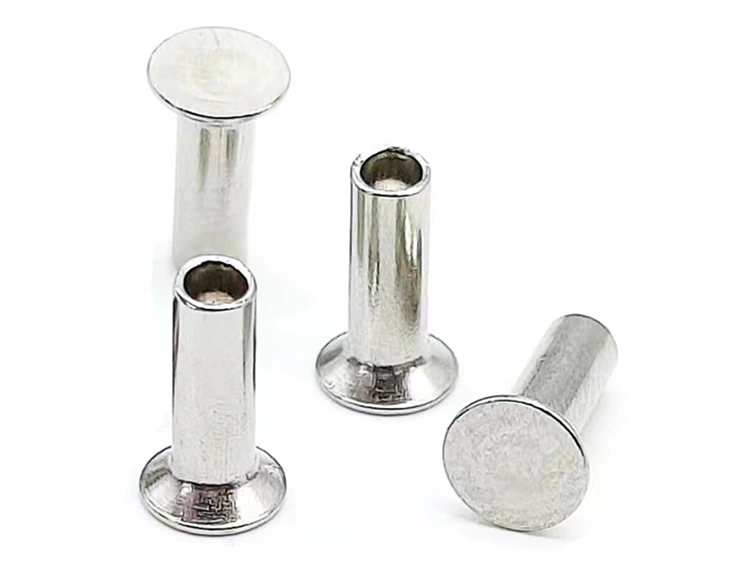

Полная трубчатая доступна длязаклепки с потайной головкой– Полая конструкция обеспечивает установку с небольшим усилием, сохраняя при этом ровную поверхность.

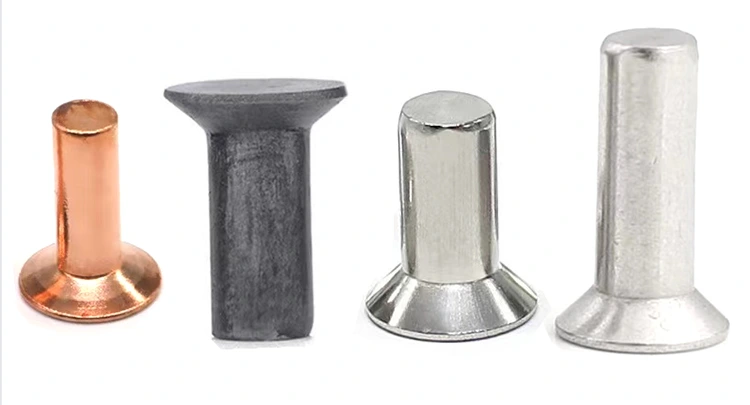

Доступные материалы: низкоуглеродистая сталь, нержавеющая сталь (304/316), латунь (C2680), медь (C11000), алюминий (5052/5056).

Отделка: оцинкованная, вороненая, пассивированная, лакированная, никелированная, состаренная, анодированная, гладкая – в зависимости от материала.

Одно реальное применение – монтаж фурнитуры для деревянной мебели

Производителю деревянной офисной мебели потребовалось прикрепить металлические монтажные пластины к нижней части столов. Пластины были видны, когда стол переворачивали во время сборки. Предыдущие заклепки с круглой головкой царапали упаковку, когда столы складывались друг в друга. Покупатели получили поцарапанные товары. В мастерской также пришлось добавить пенопласт для защиты головок заклепок во время транспортировки.

Производитель рассмотрел заклепки с плоской головкой — профиль ниже, но все равно сидит над поверхностью. Они хотели нулевого выступания. Решение было очевидным: зенковать отверстия и использовать заклепки с потайной головкой.

Компания Nuote Metals поставила полутрубчатые заклепки из оцинкованной стали с потайной головкой – хвостовик 4,0 мм, диаметр головки 8,0 мм, угол 90°, длина ствола 10,0 мм. Полутрубчатая полость сохраняла низкое усилие, предотвращая повреждение древесины. Угол 90° соответствует стандартному зенкеру. Головка сидела на одном уровне с деревянной поверхностью — ни выступающего металла, ни царапин, ни пенопластовой прокладки.

Заказчик протестировал 200 заклепок на 100 столах. После 1000 циклов сборки-разборки ни одного ослабления, никаких повреждений поверхности. С тех пор они перевели всю свою линейку продукции на заклепки с потайной головкой, что исключило жалобы на повреждение упаковки.

Стандартные опции – по вашему желанию

Заклепки с потайной головкойизготавливаются по вашим точным требованиям. Угол головки, диаметр головки и общая длина соответствуют вашему зенковочному инструменту и набору материалов.

Что нам нужно от вас:

• Диаметр хвостовика – от 1,5 до 8,0 мм.
• Угол наклона головы – 90° или 100°
• Диаметр головки – соответствует вашему зенкеру
• Общая длина – или общая толщина стопки материала
• Материал – сталь, нержавеющая сталь, латунь, медь или алюминий.
• Конструкция – сплошная, полутрубчатая или полностью трубчатая.
• Отделка – цинк, пассивация, лак, никель, анодирование и т. д.

Критическое примечание:Головка должна соответствовать вашему зенкеру. Если вы пришлете нам образец вашей зенковки или предварительно потайного отверстия, мы можем гарантировать, что головка сидит заподлицо.

Время выполнения образца:5–10 дней для стандартных углов головки (90° или 100°). Для получения подробных спецификаций, индивидуальных требований или для обсуждения вашего проекта свяжитесь с нашим отделом продаж — они проведут вас через весь процесс.

Почему коническую головку сложнее сделать и как мы делаем это правильно

Потайная головка – это не просто плоская головка со скошенным краем. Конус должен соответствовать углу вашего зенковщика — 90° или 100° — и должен располагаться заподлицо по всей поверхности. Если угол отклоняется на 1°, заклепка будет сидеть либо выступающе, либо ниже поверхности.

Чем отличаются потайные головки:

Точность угла– Наши штампы рубки обрезаны под точными углами. Мы измеряем угол головки при каждой проверке первого изделия с помощью оптического компаратора. Допуск: ±1°.

Плавный конус– Переход от головки к голяшке должен быть плавным. Любая ступенька или заусенец на стыке не позволит головке полностью встать на место. Наши твердосплавные матрицы полируются, чтобы предотвратить это.

Консистенция толщины– Головка должна быть достаточно толстой, чтобы выдерживать нагрузку, но достаточно тонкой, чтобы сидеть заподлицо. Толщину головки мы контролируем с точностью ±0,10 мм.

Чистота поверхности– Поверхность головки должна быть гладкой. Любые следы инструментов или царапины будут видны на изделии, обработанном заподлицо.

Результат:Потайные головки, которые сидят заподлицо, выглядят чистыми и крепко держатся.

Контроль качества – дополнительные проверки потайных головок

Потайные головки требуют более тщательного контроля, чем головки других типов. Головка со смещением под углом или непостоянная зенковка означают, что заклепка не сидит заподлицо, а это в первую очередь противоречит цели выбора потайной заклепки.

Наш процесс:

• Перед производством. Мы проверяем ваш зенковочный инструмент или образец отверстия с предварительной потайной головкой, чтобы убедиться в совпадении угла головки.
• Первая статья – 10 заклепок, измеренные на оптическом компараторе. Угол и диаметр головки проверены.
• В процессе – 5 заклепок на каждые 500 штук. Угол наклона головы проверен выборочно.
• Тест на установку – каждые 2000 штук устанавливайте в материал с предварительно потайной головкой. Промывка головки проверяется пальцевым тестом и щупом.
• Финальная сортировка – 100% оптический контроль. Образец руководства по AQL.

Что вы на самом деле получаете: полный отчет о том, что мы сделали

Мы не просто доставляем заклепки. Мы отправляем отчет о том, что именно было произведено и как это было проверено.

В пакет входит:

• Сертификат на материал – Химический состав и прочность на разрыв используемой катушки.
• Лист проверки — фактические измерения 10 заклепок из партии, включая проверку угла головки.
• Отчет о совпадении зенковки — подтверждение того, что угол головки соответствует вашему инструменту (если вы предоставили образец)
• Сертификат отделки. Толщина покрытия проверена методом РФА (если применимо).
• Документ о соответствии – подписан нашим менеджером по обеспечению качества, отслеживается партия.

Почему это важно:Если когда-либо произойдет сбой на объекте – или если клиент пожалуется на неровную поверхность – у вас есть записи, позволяющие отследить его до точной партии и точного измерения угла головки.

Сертифицировано:ISO 9001:2015, RoHS, REACH

Где используются заклепки с потайной головкой

• Мебель – офисные столы, стулья, шкафы – где открытое оборудование недопустимо.
• Автомобильная промышленность — внутренняя отделка, панели кузова, полы — там, где поверхности должны быть гладкими.
• Аэрокосмическая отрасль – панели фюзеляжа, внутренняя отделка, поверхности крыла – там, где важно снижение лобового сопротивления.
• Электроника – Корпуса, шасси, панели в сборе – детали должны располагаться заподлицо
• Архитектурная фурнитура – ​​Дверная фурнитура, перила, декоративные металлоконструкции.
• Морское судоходство – палубное оборудование, внутреннее оборудование – там, где не допускается никаких зацепок.
• Промышленное оборудование – Панели управления, ограждения машин – где важны безопасность и внешний вид

Три вопроса, на которые мы часто отвечаем

Q1: В чем разница между заклепкой с потайной головкой и заклепкой с потайной головкой?заклепка с плоской головкой?

A: Потайная головка имеет коническую нижнюю сторону, которая соответствует предварительно просверленной зенковке, что позволяет головке полностью располагаться на одном уровне с поверхностью материала или под ней. Плоская головка имеет прямую нижнюю сторону и выступает над поверхностью (0,8–1,2 мм для хвостовика 5 мм). Компромисс: потайные головки требуют дополнительного производственного этапа (зенковки отверстия), но они обеспечивают нулевой выступ. Выбирайте потайную, если соединение должно быть абсолютно гладким; выбирайте плоскую форму, когда достаточно низкого профиля и вы хотите избежать дополнительного этапа обработки.

В2: Должен ли я выбрать заклепки с потайной головкой 90° или 100°?

О: Выберите угол, который соответствует имеющемуся у вас зенковщику. 90° является стандартом для большинства применений общего назначения – мебели, электроники, автомобилестроения и общепромышленных работ. Угол 100° широко распространен в аэрокосмической и оборонной промышленности, где этого требуют конкретные спецификации. Если вы не уверены, мы рекомендуем 90° — он совместим с подавляющим большинством стандартных зенковок. Если вы отправите нам образец вашего зенковщика, мы сможем проверить соответствие.

Вопрос 3: Как выбрать правильную общую длину заклепки с потайной головкой?

О: общая длина включает голову. Для цельной заклепки с потайной головкой общая длина равна глубине зенковки плюс толщина стопки материала плюс выступающий хвостовик (1,2–1,5 × диаметр хвостовика). Для полутрубчатой ​​заклепки с потайной головкой длина цилиндра должна быть примерно на 1,5–2,0 мм длиннее толщины стопки материала. Головка расположена заподлицо, поэтому общая длина определяется толщиной стопки материала и длиной клинча. Отправьте нам толщину пакета материала и характеристики инструмента для зенковки – мы порекомендуем точную длину.

Вопрос 4. Какую конструкцию выбрать — сплошную, полутрубчатую или полностью трубчатую?

Ответ: Полутрубчатая форма является выбором по умолчанию для большинства применений: 80–90 % прочности твердого тела при 25–30 % установочного усилия. Выбирайте твердый материал, если вам нужна максимальная прочность несущих конструкций. Выбирайте цельнотрубчатую трубку, если вы работаете с мягкими материалами или вам требуется минимальное установочное усилие. Все три исполнения доступны с одинаковым профилем потайной головки.
