Люверсы из нержавеющей стали для холста

Холст жесткий. Он устойчив к разрывам, выдерживает воздействие солнца и защищает от дождя. Но просверлите в нем отверстие – для крепления, вентиляционного отверстия или точки шнуровки – и это отверстие станет точкой отказа. Дыры на необработанном холсте растягиваются. Нитки рвутся. Люверсы вытаскиваются. А если петелька заржавеет? Он пачкает ткань и еще больше ослабляет дырку.

Правильное подкрепление меняет все. Люверсы из нержавеющей стали для полотна не ржавеют. Они не окрашиваются. Они зажимают ткань, защищают край отреза и распределяют тяговое усилие по широкому фланцу. В отличие от латуни (которая тускнеет) или оцинкованной стали (которая со временем ржавеет), нержавеющая сталь сохраняет свои свойства в соленом воздухе, дожде и ультрафиолете.

Новые металлыпроизводитлюверсы из нержавеющей стали для холстаиз марок 304 и 316 с использованием прогрессивной глубокой вытяжки (также известной как производство перфорированных петель). Этот процесс полностью автоматизирован: непрерывная полоса нержавеющей стали проходит через трансферный пресс с многопозиционной прогрессивной матрицей. В результате получается бесшовная проушина без заусенцев, сформированная в единой быстрой последовательности – без дополнительных операций и манипуляций между этапами.

В этом руководстве сначала представлены технические данные, а затем показано, как один производитель палаток решил дорогостоящую неисправность.

Технические параметры: что делает петельку из нержавеющей стали подходящей для холста

Холст не металлический. Он тканый, гибкий и склонен к изнашиванию. Петелька для канвы должна иметь определенные особенности, независимо от материала.

Важные конструктивные особенности

Нашлюверсы из нержавеющей стали для холставстретиться со всеми четырьмя. В стандартной комплектации мы используем нержавеющую сталь 304 (подходит для использования на открытом воздухе) и нержавеющую сталь 316 для морской/прибрежной эксплуатации.

Стандартные размеры холста

Допуски: внутренний диаметр ±0,1 мм, фланец ±0,2 мм, ствол ±0,15 мм. Для нестандартных стопок тканей доступна нестандартная длина ствола.

Марки материалов и отделка

Варианты наилучшей экологической отделки: солевой туман (ASTM B117)

304 Обычное использование на открытом воздухе, под дождем, на солнце. Пассивировано (стандартно), дробеструйная обработка 200–500 часов.

316 Морской, прибрежный, солевой туман Пассивация, электрополировка Более 1000 часов

Пассивация включена в стоимость без дополнительной оплаты. Удаляет свободное железо с поверхности и восстанавливает слой оксида хрома.

История одного клиента – поворотный момент для производителя палаток

Производитель экспедиционных палаток для альпийских и прибрежных условий столкнулся с повторяющейся претензией по гарантии. В их четырехсезонных палатках для крепления растяжек использовались латунные проушины. После одного сезона пребывания в соленом воздухе или сильного дождя латунь сильно потускнела, а в некоторых случаях образовалась зеленая ярь-медянка, которая испачкала ткань палатки. Хуже того, потускнение сделало проушины грубыми, испортив линии оттяжек.

Пробовали нержавеющую сталь от другого поставщика, но у люверсов была острая внутренняя кромка, которая разрезала ткань при установке. Им нужна была петелька из нержавеющей стали для холста, которая была бы по-настоящему гладкой, устойчивой к коррозии и простой в установке.

Новые металлыВ комплект поставки входят проушины из нержавеющей стали 316 для полотна (внутренний диаметр 8 мм, фланец 15 мм, длина ствола 7 мм, пассивированные). Глубоко вытянутый ствол не имел шва. Внутренний край был закатан, а не срезан. Марка 316 выдерживала солевой туман более 1000 часов в соответствии с испытаниями ASTM B117. Мы также предоставили соответствующий установочный пуансон, чтобы обеспечить равномерное переворачивание без повреждения ткани.

Производитель палаток протестировал на своей производственной линии 500 петель. Ноль установочных слез. После двух полевых сезонов в Патагонии и Шотландском Хайленде — ни ржавчины, ни пятен, ни рыхления. Гарантийные претензии, связанные с неисправностью петель, сократились до нуля. Теперь клиент использует проушины из нержавеющей стали для брезента во всей линейке своей продукции – от сверхлегких туристических палаток до укрытий для базовых лагерей.

Как мы производим люверсы из нержавеющей стали для холста – один непрерывный процесс

Наше производство — это не набор отдельных этапов. Это единая автоматизированная прогрессивная матрица, которая за считанные секунды превращает лист нержавеющей стали в готовые проушины.

Поступление сырья –Сертифицированные рулоны листов нержавеющей стали 304 или 316 (толщина выбирается в зависимости от конечной длины ствола) поступают с утвержденных заводов. На каждой катушке указан номер плавки для полной прослеживаемости.

Входной контроль материалов –Каждая катушка проверяется спектрометром на содержание хрома, никеля и (для 316) молибдена. Толщина измеряется лазерным микрометром. Катушки, не соответствующие нашим внутренним стандартам, отбраковываются на входе.

Прогрессивная штамповка глубокой вытяжки –Рулон подается в трансферный пресс с многопозиционной прогрессивной матрицей. В одной непрерывной автоматизированной последовательности матрица:

Очищает диск от полосы

Первый розыгрыш (мелкая чашка)

Второй розыгрыш (более глубокая чашка)

Третий розыгрыш (окончательная длина ствола)

Прокалывает дно для создания внутреннего диаметра.

Монеты фланец плоский и параллельный

Закручивает край ствола, чтобы убрать резкость

Отделяет готовую петельку от несущей ленты.

Никакой обработки. Никаких вторичных операций. Каждая петелька формируется одинаково, со скоростью 80–150 ударов в минуту.

Первая проверка изделия (FAI)– Когда устанавливается новая матрица или вводится новая катушка, вытягиваются первые 20 проушин. Создается полноразмерный отчет: внутренний диаметр, внешний фланец, длина цилиндра, толщина фланца, концентричность. Заказчик получает этот отчет на утверждение.

Внутрипроизводственный контроль– При массовом производстве операторы проверяют критические размеры (внутренний диаметр, длину ствола) каждые 500 штук. Лазерный микрометр на печатной машине обеспечивает обратную связь в режиме реального времени. Любое отклонение за пределы допуска вызывает немедленную остановку пресса.

Очистка (обезжиривание)– После штамповки проушины проходят через ванну ультразвуковой очистки для удаления волочильной смазки и металлических частиц. Это обеспечивает первозданную поверхность для пассивации.

Окончательная выходная проверка– Перед упаковкой каждая партия подвергается 100% оптической сортировке. Камеры проверяют внутренний и внешний диаметры, длину ствола и плоскостность фланца. Отклонения автоматически удаляются. Затем случайная выборка (AQL 1.0) отбирается для ручной проверки и испытаний в солевом тумане (для каждой партии для критически важных заказов).

Упаковка и отгрузка– Разрешенные люверсы подсчитываются и упаковываются в антистатические полиэтиленовые пакеты, а затем в картонные коробки. На этикетках указан номер детали, номер партии и количество. Сертификат соответствия, сертификат заводских испытаний и отчет о размерах прилагаются.

Этот дисциплинированный рабочий процесс гарантирует, что каждая петелька из нержавеющей стали для холста, покидающего нашу фабрику, идентична первому и последнему изделию.

Вы также можете посмотреть наше видео, чтобы узнать, как мы делаем петельку.

Документация по качеству – что вы получаете

Каждая посылка включает в себя:

• Сертификат заводских испытаний (химический состав, твердость по номеру плавки)
• Отчет о проверке первого изделия (для новых штампов или новых катушек)
• Отчет о проверке размеров (10 люверсов из партии)
• Сертификат пассивации (соответствие ASTM A967)
• Сертификат соответствия (подписанный, с возможностью отслеживания партии)

Новые металлысертифицирована по стандарту ISO 9001:2015. Декларации RoHS и REACH предоставляются для всех материалов.

Политики для производственных заказов

• Минимальный объем заказа – 2000 шт. (304), 3000 шт. (316).
• Срок выполнения (размеры запасов) – 5–7 рабочих дней.
• Срок выполнения (индивидуальный ствол) – 10–12 рабочих дней.
• Стоимость оснастки – отсутствует для стандартных размеров (внутренний диаметр 5–12 мм).
• Возврат – замена дефектных деталей за наш счет.

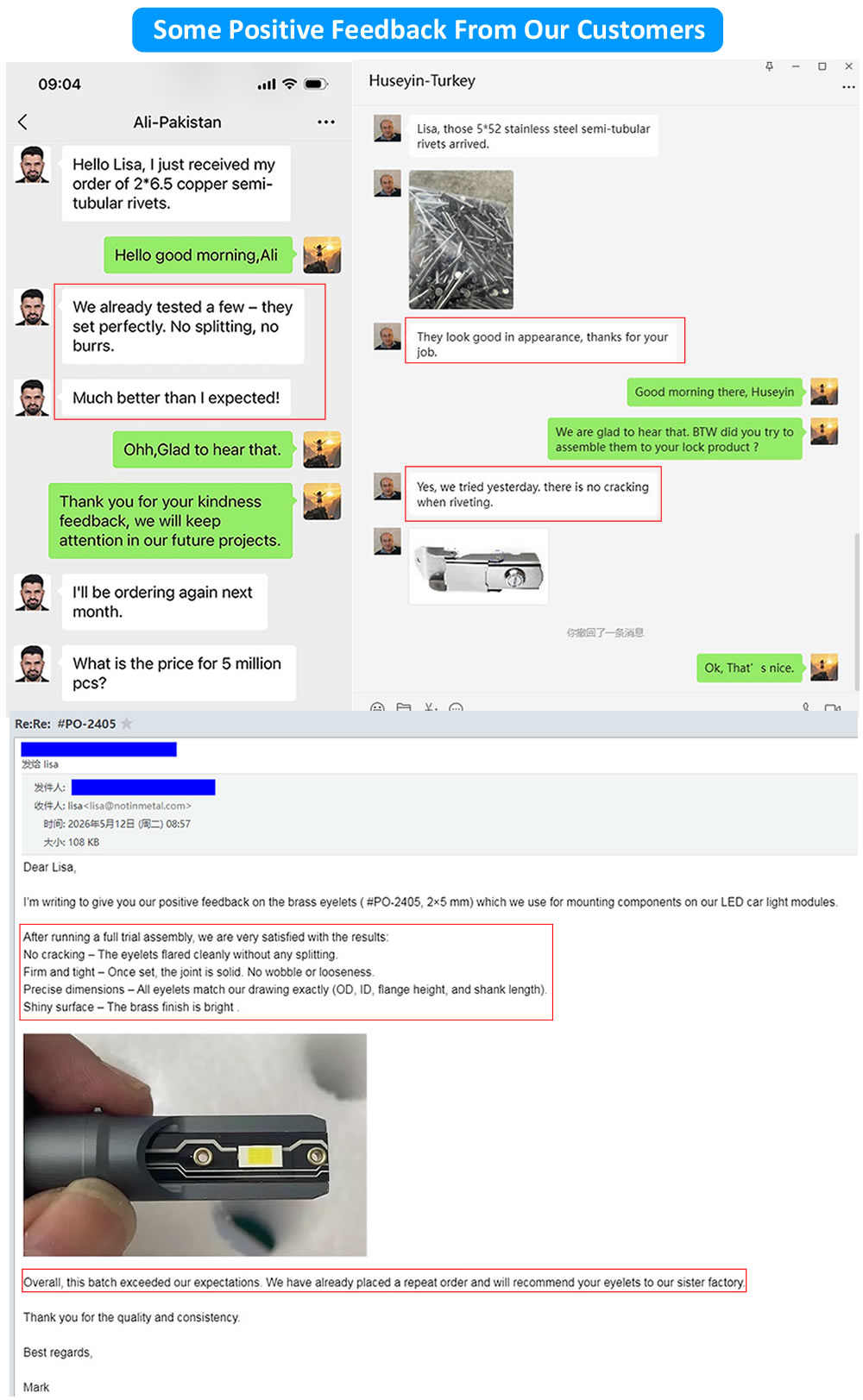

Прислушайтесь к мнению наших клиентов

Три вопроса, на которые мы часто отвечаем

В1: Я вижу, что вы предлагаете нержавеющую сталь 304 и 316. Для палатки, используемой в прибрежном кемпинге (солевой туман), нужен ли 316?

О: Для периодического использования в прибрежных районах (неделю в году) обычно достаточно 304. Наши пассивированные проушины 304 выдерживают 200–500 часов воздействия солевого тумана. Для постоянного пребывания на берегу – палатка, установленная возле океана на несколько месяцев, или навес для паруса – мы рекомендуем 316. Молибден в 316 предотвращает точечную коррозию, которая может возникнуть даже на 304. Для приведенного выше случая с производителем палаток они выбрали 316, потому что их палатки использовались в прибрежных условиях Патагонии. Если вы не уверены, мы можем выслать вам тестовые образцы обоих сортов. Вы можете подвергнуть их воздействию своего окружения.

В2: Можно ли установить люверсы из нержавеющей стали для холста с помощью ручного молотка и штампа или мне нужен пресс?

О: Оба работают. Для небольших объемов (менее 500 петель) подойдет ручной молоток с вогнутой наковальней и установочным пуансоном. Поместите ушко на стальную пластину, вставьте пробойник и ударьте один раз. Для больших объемов производства мы рекомендуем ручной оправочный пресс или пневматический пресс — более стабильный и менее утомительный. Мы предоставляем руководство по настройке с рекомендуемыми диапазонами усилий для каждого размера. Для изготовления палаток использовался ножной пресс усилием 1,2 тонны для 8-миллиметровой проушины.

Вопрос 3: Ваши петельки глубоко вытянуты из листа. Чем это отличается от люверсов в форме трубки и почему это важно для холста?

A: Люверсы трубчатого типа изготавливаются из сварной или сваренной трубы. Этот шов создает небольшой выступ на внутренней стороне ствола. Когда бочка переворачивается во время установки, шов может врезаться в волокна холста. Глубоко вытянутые проушины не имеют швов – ствол представляет собой цельный цельный кусок металла. Наши люверсы из нержавеющей стали для холста имеют глубокую вытяжку. Ствол катится плавно, без резких переходов. Для производителя палаток это позволило избежать разрывов ткани, с которыми они сталкивались при использовании трубчатых петель конкурента.

Проверьте перед заказом

Каждое полотно индивидуально. Длина ствола, подходящая для хлопковой утки весом 18 унций, может быть неправильной для холста с полиэстеровым покрытием плотностью 10 унций.

Новые металлыпредлагает простой тест. Отправьте нам образец вашего холста размером 10х10 см. Сообщите нам внутренний диаметр, который вам нужен. Мы установим нашилюверсы из нержавеющей стали для холстав ваш материал и вернуть сборку вам. Бесплатно. Никаких обязательств.

Свяжитесь с нами и сообщите тип холста и желаемый размер петель. Тестовая сборка будет отправлена ​​в течение трех рабочих дней.
