Стальные трубчатые заклепки

A заклепка из стальной трубкипредставляет собой короткую стальную трубку с головкой на одном конце. Голяшка полая от хвоста до головы. Во время установки тонкая стенка выкатывается наружу с очень небольшой силой — обычно 15–20% от того, что требуется для сплошной заклепки.

Это крепеж, который вы выбираете, когда у вас ограниченный бюджет и большой объем производства. Заклёпки из стальных трубок имеют ту же полую конструкцию и фиксацию с низким усилием, что и заклёпки из латунных или алюминиевых трубок, но при значительно более низкой цене. Когда внешний вид не является приоритетом, они обеспечивают надежную работу по минимально возможной цене за штуку.

Заклепка из стальной трубки, сплошная или полутрубчатая: полая, которая меняет все

Доступные варианты отделки

Одно реальное применение — штабелируемые ручки для ящиков для хранения вещей

Производителю пластиковых штабелируемых контейнеров для хранения понадобился недорогой крепеж для крепления металлических ручек к пластиковым корпусам контейнеров. Для каждого контейнера использовалось 4 заклепки для ручек. Объем производства составил 500 000 контейнеров в год – 2 миллиона заклепок ежегодно. В предыдущем решении использовались саморезы – они со временем ослаблялись при многократном подъеме. Твердые заклепки заживлялись слишком медленно и треснули тонкие пластиковые стенки.

Заказчику требовалось:

Крепеж, который быстро устанавливается на автоматизированной сборочной линии.

Низкое усилие фиксации – отсутствие растрескивания тонкого пластика.

Постоянное удержание – отсутствие ослабления со временем

Самая низкая возможная стоимость для годового объема в 2 миллиона штук.

Мы поставили трубчатые заклепки из оцинкованной стали — диаметр хвостовика 4,0 мм, круглая головка 7,5 мм, длина ствола 6,0 мм, чистое цинковое покрытие. Полностью полая конструкция расширялась наружу с минимальным усилием – пластик не растрескивался. Цинкование обеспечивало защиту от коррозии. Стальной материал позволил снизить себестоимость при крупносерийном производстве. Заказчик протестировал 1000 заклепок в 250 контейнерах. После 10 000 циклов подъема с грузом 20 кг отсутствие ослаблений и сбоев. Теперь они заказывают наши трубчатые заклепки партиями по 500 000 штук в год.

Как мы их делаем – масштабируемое производство

Заклепки для стальных трубок изготавливаются из заготовки стальных труб. Процесс прост, и именно поэтому они являются наиболее экономичным полым крепежом, который вы можете выбрать.

Резка труб– Стальная труба обрезается до точной длины заготовки. Допуск: ±0,02 мм.

Заголовок– Заготовка помещается в штамповочный пресс. Твердосплавная матрица образует головку (круглую, плоскую или потайную) на одном конце.

Обрезка и галтовка- Вспышка удалена. Микрозаусенцы исключены.

Покрытие или покрытие– При необходимости наносится цинк, никель, черный оксид или другие покрытия.

Окончательная проверка– 100% оптическая сортировка. Образец AQL проверен вручную.

Это производственная сторона. Но что делает эту работу эффективной для крупносерийного производства, так это то, что мы делаем вокруг производства:

Отслеживаемость материалов –Каждый рулон трубной продукции поставляется с сертификатом заводских испытаний и номером плавки. Мы можем отследить каждую партию до исходного расплава.

Гибкость инструментов– У нас есть инструменты для круглых, плоских и потайных головок. Если вам нужна головка другого типа, мы можем нарезать новую оснастку за 15–20 дней.

Объем объема– Мы производим заклепки стальные трубчатые в количестве от 5 000 до 5 000 000+ штук. Наши прессовые линии работают со скоростью, которая позволяет снизить затраты на единицу продукции.

Время выполнения образца:стандарт 5–7 дней; нестандартная оснастка: 15–20 дней.

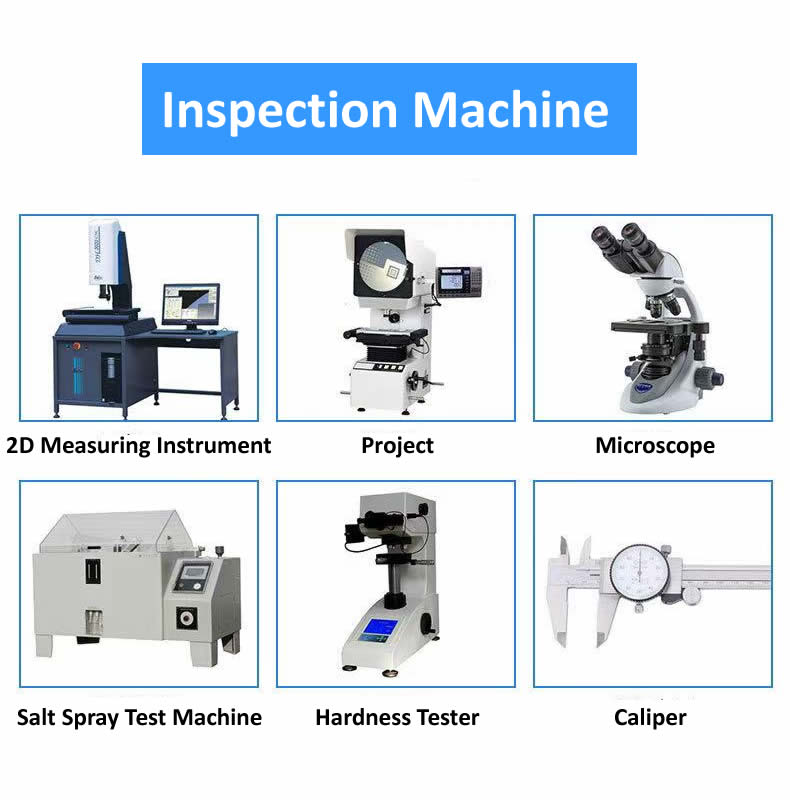

Наше инспекционное оборудование – как мы подтверждаем качество

Мы располагаем полным спектром калиброванного инспекционного оборудования для проверки каждой партии трубных заклепок перед отправкой:

Лазерный микрометр– Высокоскоростное бесконтактное измерение диаметра хвостовика, наружного диаметра и толщины стенки с точностью ±0,02 мм.

Оптический компаратор (профильный проектор)– Визуальная проверка профиля головки, диаметра фланца, радиуса кромки и общей формы по сравнению с эталонными шаблонами наложения.

Система измерения 2,5D-изображений– Автоматическое измерение внутреннего диаметра, концентричности фланца, длины цилиндра и плоскостности поверхности.

Спектрометр– Проверка состава материала для подтверждения марки и консистенции.

Твердомер по Роквеллу– Проверка твердости сырья и готовой продукции.

Испытательная камера солевого тумана– При необходимости испытания на коррозионную стойкость по стандартам ASTM B117.

РФА-толщиномер– Неразрушающая проверка толщины покрытия (цинк, никель и т. д.) для обеспечения соответствия покрытия техническим характеристикам.

Все оборудование ежегодно калибруется аккредитованными сторонними лабораториями. Записи о проверках хранятся в течение пяти лет и прилагаются к каждой поставке.

С кем мы работаем – нам доверяют производители по всему миру

Мы поставляем заклепки для стальных трубок производителям в Северной Америке, Европе и Азии. Наши клиенты строят:

• Товары для хранения и организации— Пластиковые контейнеры, ящики для инструментов, стеллажи.
• Мебель– Штабелируемые стулья, складные столы, каркасы кроватей.
• Автомобильные интерьеры– Обшивка, компоненты сидений, мягкие узлы
• Промышленное оборудование –Ограждения, панели, легкие конструкции
• воздуховоды для систем отопления, вентиляции и кондиционирования воздуха– Крепление тонколистового металла
• Сельскохозяйственная техника– Легкие узлы, недорогие компоненты

Мы сотрудничаем как с небольшими сборочными цехами, так и с крупными OEM-производителями — от быстрого прототипирования до крупносерийного производства. Наша сила — в гибкости: нестандартные размеры, быстрые образцы и стабильное качество в любых объемах.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «Чем заклепки из стальных трубок отличаются от заклепок из латунных трубок с точки зрения стоимости и производительности?»

Ответ: Заклепки из стальных трубок обычно стоят на 40–60% дешевле, чем заклепки из латунных трубок того же размера. Разница в производительности зависит от приложения:

Выбирайте сталь для экономичных, крупносерийных или промышленных применений, где внешний вид не имеет решающего значения. Выбирайте латунь для декоративных, электрических или видимых аппаратных средств. Для контейнера для хранения, показанного выше, сталь была правильным выбором: заклепки были функциональными, невидимыми, и заказчику нужно было снизить затраты при годовом выпуске в 2 миллиона штук.

Вопрос: «Стенка заклепки из стальной трубки выглядит тонкой – не разрушится ли она во время установки?»

Ответ: Тонкая стенка сделана намеренно — она позволяет заклепке выкатиться наружу с минимальным усилием. Однако коллапс может произойти, если условия не являются правильными. Распространенные причины и решения:

Длина ствола слишком мала— Если ствол не выходит за пределы толщины вашего материала на 1,5–2,0 мм, стене некуда идти и она рушится. Мы отрегулируем длину в зависимости от толщины вашей стопки.

Установлено слишком большое усилие– Для трубчатых заклепок требуется лишь 15–20 % усилия, необходимого для цельных заклепок. Уменьшите давление пресса.

Размер отверстия слишком мал– Ствол должен иметь возможность расширения. Увеличьте размер отверстия до хвостовика + 0,15–0,20 мм.

Несоответствие оснастки– Используйте вогнутую наковальню, которая равномерно поддерживает голову. Мы можем поставить соответствующий инструмент.
