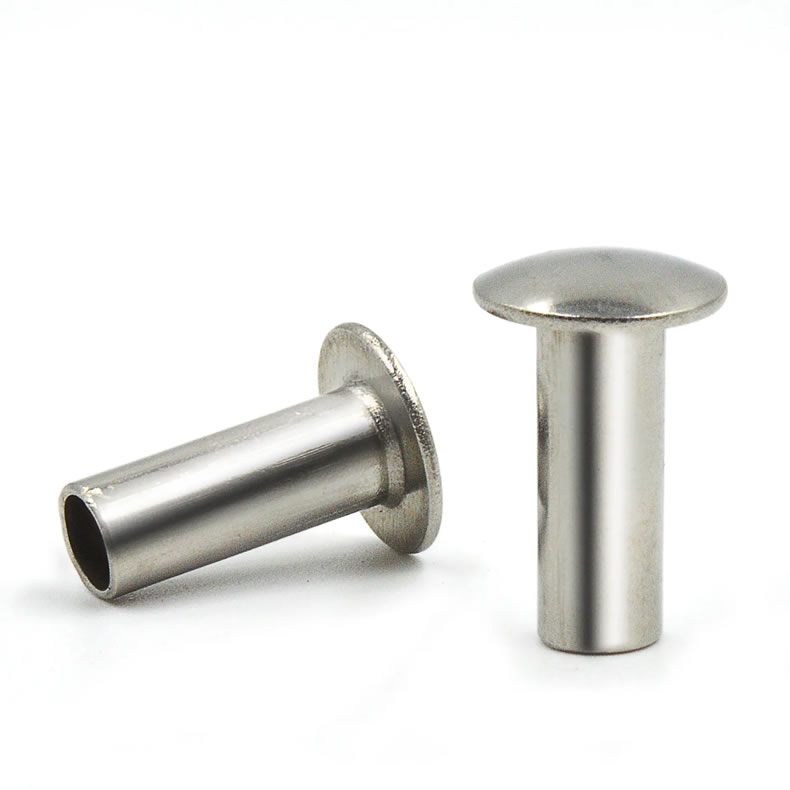

Полуполые заклепки с панорамной головкой

Между высоким куполом круглой головы и низким профилем плоской головы находится панорамная голова. У него широкий, слегка куполообразный верх с короткой вертикальной стороной – как у перевернутой кастрюли. Для сборщиков, которым требуется большая площадь опоры, чем с круглой головкой, но большая высота головки, чем с плоской головкой, полуполые заклепки с цилиндрической головкой предлагают практический компромисс.

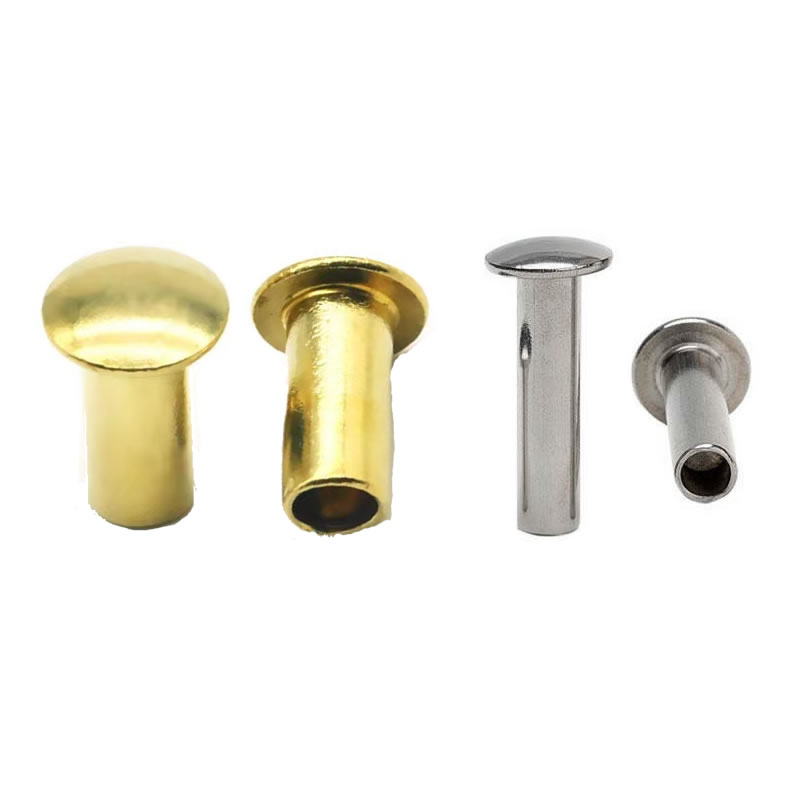

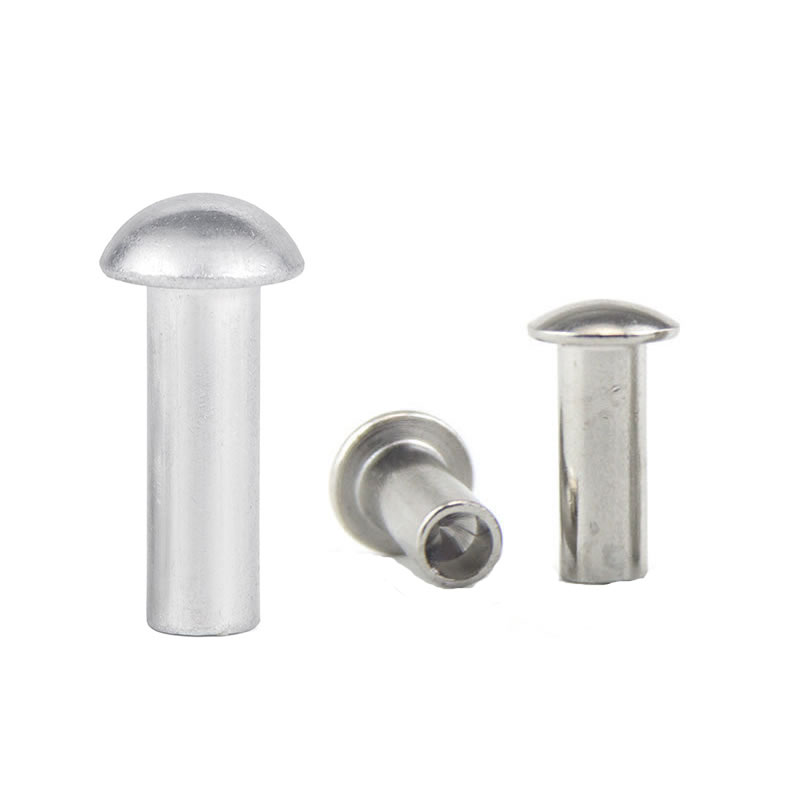

Полуполые заклепки Nuote Metals с цилиндрической головкой и холодной головкой из низкоуглеродистой стали, нержавеющей стали (304/316) и латуни. Полуполая полость снижает усилие установки примерно на 70 % по сравнению со сплошной заклепкой. На этой странице сначала представлены технические подробности, а затем показано, как производитель штативов использовал наши заклепки для решения проблемы снижения веса.

Технические характеристики – что вы получаете

Геометрия головы – Пан против других

Сковорода часто ошибочно принимают за круглую головку, но прямая боковая стенка придает ей большую и более плоскую опорную поверхность – идеально подходит для тонких листов или пластика, не выглядя при этом индустриальным.

Варианты материалов

Стандартные размеры (сталь, цилиндрическая головка)

Допуски: хвостовик ±0,05 мм, диаметр головки ±0,15 мм, длина ±0,15 мм. Возможна нестандартная длина.

Механические данные (сталь 5 мм, вставленная в алюминий толщиной 2 мм)

Посмотрите видео ниже, чтобы увидеть, как мы делаем заклепку.

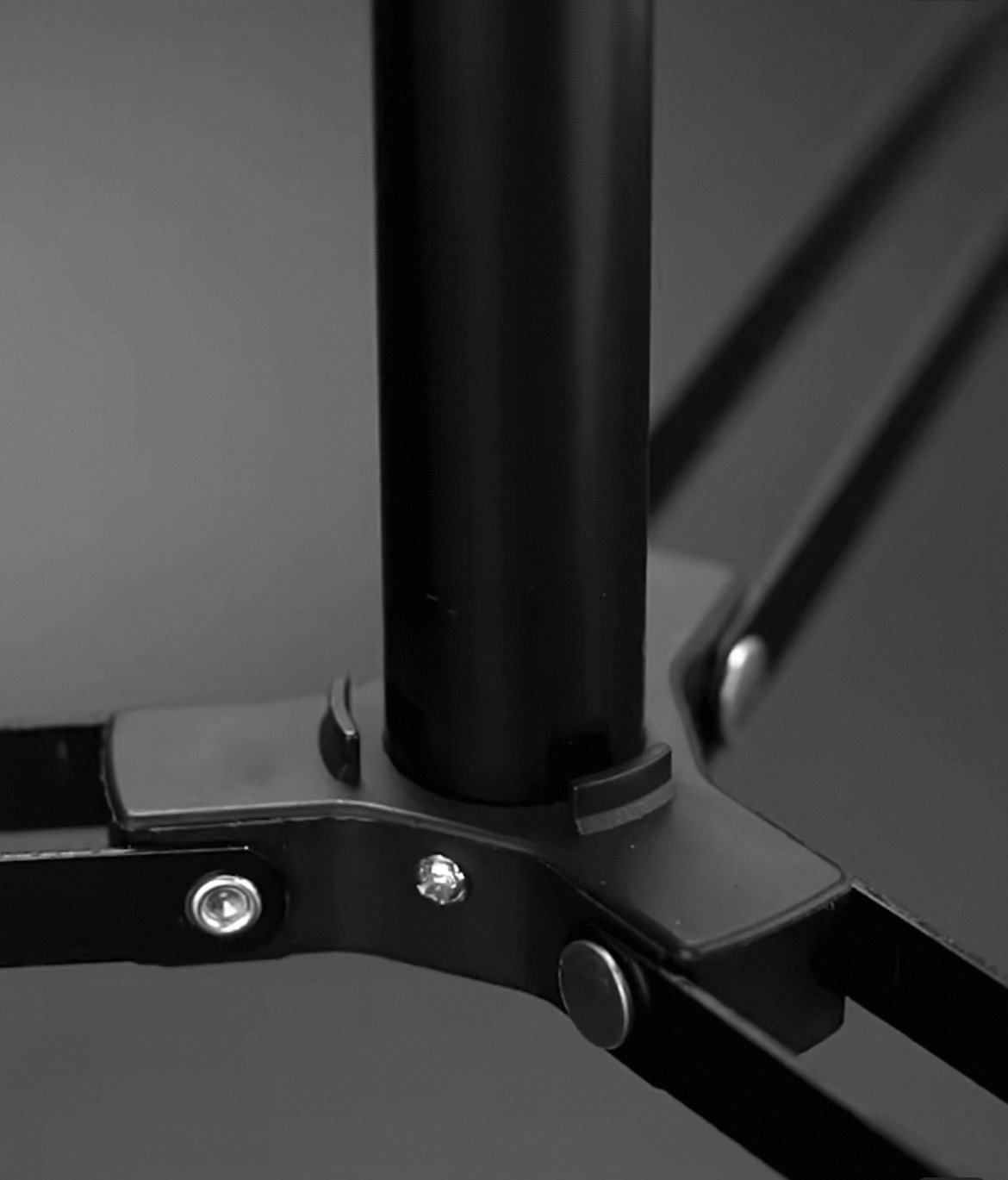

Одно применение — петли для ножек штатива камеры

Производитель штатива хотел уменьшить вес, не жертвуя при этом прочностью. В шарнире ножки использовались прочные стальные заклепки, которые добавляли ненужную массу и требовали больших усилий для установки, из-за чего иногда трескались кронштейны шарниров из магниевого сплава.

Компания Nuote Metals предложила полуполые заклепки из нержавеющей стали 304 с цилиндрической головкой – хвостовик 4 мм, головка с цилиндрической головкой 8 мм, длина цилиндра 8 мм. Чашеобразная головка обеспечивала большую опорную поверхность, чем круглая головка, что уменьшало нагрузку на магний. Полуполая полость сократила усилие установки с 4 тонн до 1,4 тонны – растрескивания больше нет. Нержавеющая сталь 304 соответствует отделке ножек.

Компания по производству штативов протестировала 500 заклепок на 100 единицах. После 10 000 циклов открытия-закрытия никаких ослаблений или коррозии. Они уменьшили общий вес петли на 12% и время сборки на 20%. Теперь они используют наши полуполые заклепки с цилиндрической головкой во всей линейке профессиональных штативов.

Реальные отзывы клиентов

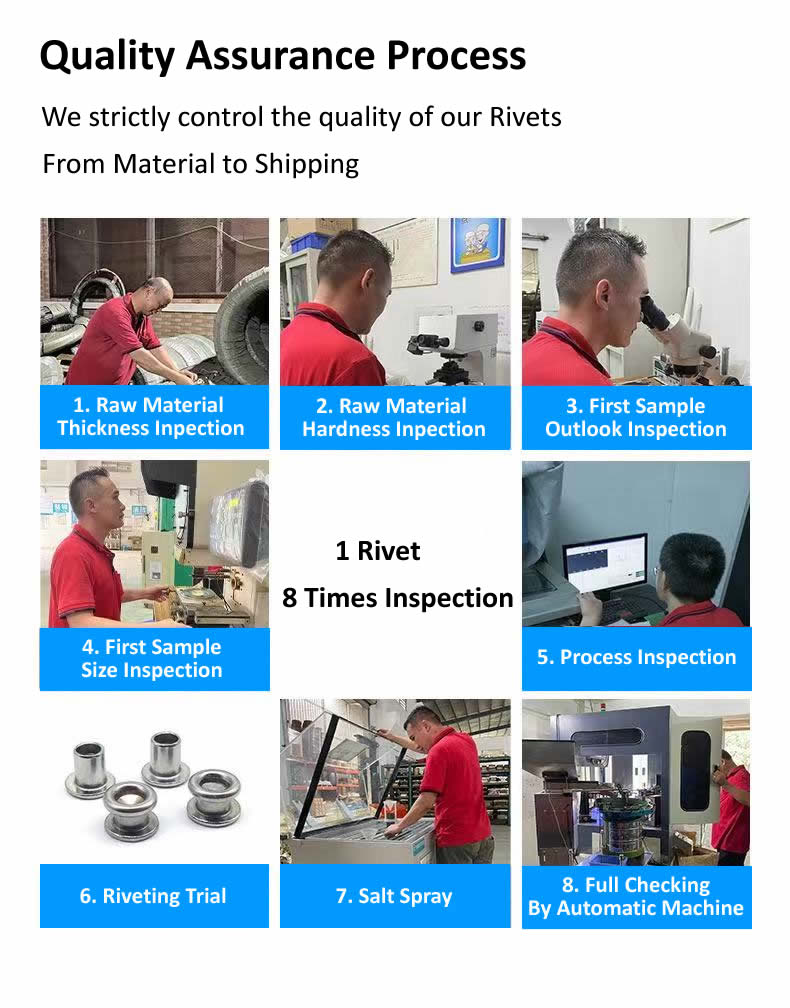

Как мы контролируем качество: одна заклепка, восемь проверок

Мы не доверяем удаче. Каждая партия полуполых заклепок с цилиндрической головкой проходит через восемь отдельных ворот качества. Принцип прост: измеряйте заранее, измеряйте часто и никогда не предполагайте.

• Проверка диаметра исходного материала. Входящая проволока измеряется лазерным микрометром. Допуск на диаметр: ±0,02 мм. Любая катушка, выходящая за пределы этого диапазона, отклоняется до того, как она коснется наших разъемов.
• Проверка твердости сырья. Образец из каждого рулона проверяется на твердомере Роквелла. Для низкоуглеродистой стали требуется HRB 70–85. Слишком мягкая заклепка деформируется во время высадки. Слишком твердый, и полость может треснуть.
• Первая проверка внешнего вида изделия. После установки инструмента первые 10 заклепок проверяются визуально под увеличением. Мы ищем трещины, заусенцы, неровности головок или следы на поверхности. Любой видимый дефект останавливает пресс.
• Первая проверка размеров изделия. Те же 10 заклепок измеряются оптическим компаратором. Диаметр головки, высота головки, диаметр хвостовика, общая длина и глубина полости. Перед началом производства все должно находиться в пределах допусков чертежа.
• Проверки в процессе: во время массового производства оператор выдергивает 5 заклепок на каждые 500 штук. Размеры проверяются с помощью цифрового штангенциркуля и калибра «годен/не годен» для определения глубины полости. Любое смещение вызывает регулировку инструмента.
• Тестовая установка (пробная клепка) – каждые 2000 деталей мы устанавливаем 3 заклепки на репрезентативный образец материала (той же толщины и типа, что и ваша сборка). Клинч проверяется на симметрию и герметичность. Расшатанные или треснувшие заклепки не принимаются.
• Испытание в солевом тумане (при необходимости). При использовании на открытом воздухе или в морских условиях мы отправляем образцы в нашу лабораторию для испытаний в солевом тумане по стандарту ASTM B117. 304 класс: 200–500 часов. 316 класс: 1000+ часов. Вместе с партией выдается сертификат.
• Окончательный выходной контроль: перед упаковкой каждая заклепка проходит через оптическое сортировочное устройство. Камеры проверяют диаметр головки, высоту головки, диаметр хвостовика, общую длину и глубину полости. Отклонения автоматически удаляются. Затем для ручной проверки отбирается случайная выборка AQL (уровень II, 1.0).

Полуполая заклепка с цилиндрической головкой, выдержавшая все восемь этапов, готова покинуть наш завод. Мы ведем учет каждой проверки в течение пяти лет.

Что вы получаете с каждым заказом

• Сертификат заводских испытаний (химия, растяжение)
• Отчет о проверке размеров (10 шт.)
• Отчет об испытаниях (фотографии зажима, сила натяжения, если она измерена)
• Сертификат покрытия или пассивации (если применимо)
• Сертификат испытаний в солевом тумане (по запросу)
• Сертификат соответствия

Nuote Metals сертифицирована по стандарту ISO 9001:2015. Предоставляются декларации RoHS и REACH.

Политика

• Образцы– 20–50 бесплатных штук стандартных размеров (доставка оплачивается клиентом)
• минимальный заказ– 2000 штук (сталь/латунь), 3000 (нержавеющая сталь)
• Срок выполнения (запас)– 5–7 рабочих дней
• Срок выполнения (индивидуальный ствол)– 12–15 дней
• Стоимость оснастки– Нет для стандартных инструментов с цилиндрической головкой (хвостовик 3–6 мм).

Три вопроса, на которые мы часто отвечаем

В1: Когда мне следует выбирать полуполую заклепку с плоской головкой, а не круглую или плоскую?

О: Выбирайте панорамную головку, если вам нужна большая опорная поверхность, чем круглая головка (чтобы предотвратить протягивание при работе с мягкими материалами), но вам также нужна большая высота головки, чем плоская головка (по эстетическим соображениям или по соображениям зазора). Прямая боковая стенка панорамирующей головки придает ей чистый, законченный вид, который предпочтителен для потребительских товаров, таких как штативы, мебель и инструменты. Круглая головка проще и дешевле. Плоская головка предназначена для промывки. Панорамирующая головка — вариант «премиум-видимый».

В2: Можно ли использовать полуполые заклепки с цилиндрической головкой в ​​деталях из углеродного волокна, таких как ножка штатива?

О: Да, но нужен уход. Углеродное волокно хрупкое и может сломаться под головкой заклепки. Большая опорная поверхность цилиндрической головки помогает распределять нагрузку. Используйте ствол длиной ровно на 1,0 мм длиннее стопки материала. Установите прессом (не молотком) с небольшой силой. В приведенном выше случае штатива клиент использовал алюминиевый кронштейн, а не углеродное волокно. Мы поставляем заклепки с плоской головкой для манипуляторов дронов из углеродного волокна со специальной полостью для мягкой фиксации. Свяжитесь с нами для получения конкретных рекомендаций.

В3: вы предлагаете бесплатные образцы имеющихся на складе размеров. Каковы размеры полуполых заклепок с цилиндрической головкой на складе?

О: Мы храним на складе следующие размеры для немедленного отбора проб (20–50 штук бесплатно, доставку оплачивает клиент):

Хвостовик 4 мм, головка 8 мм, длина ствола 6 мм, 8 мм, 10 мм (сталь, оцинкованная)

Хвостовик 5 мм, головка 10 мм, длина ствола 8 мм, 10 мм, 12 мм (сталь и нержавеющая сталь 304)

Хвостовик 6 мм, головка 12 мм, длина ствола 10 мм, 12 мм, 15 мм (только сталь)

Для других размеров или нестандартной длины срок выполнения составляет 12–15 дней. Мы не взимаем дополнительную плату за первый отбор образцов нестандартных размеров — вы платите только за доставку.

Посмотрите разницу в панорамной головке

Мы можем отправить вам по почте 20–50 полуполых заклепок с цилиндрической головкой из выбранного вами материала и размера. Установите их в шарнир штатива, кронштейн или любой другой узел. Сравните площадь подшипника и легкость установки.

Свяжитесь с Nuote Metals и сообщите диаметр хвостовика, длину ствола и материал. Бесплатные образцы отправляются в течение одного рабочего дня.
