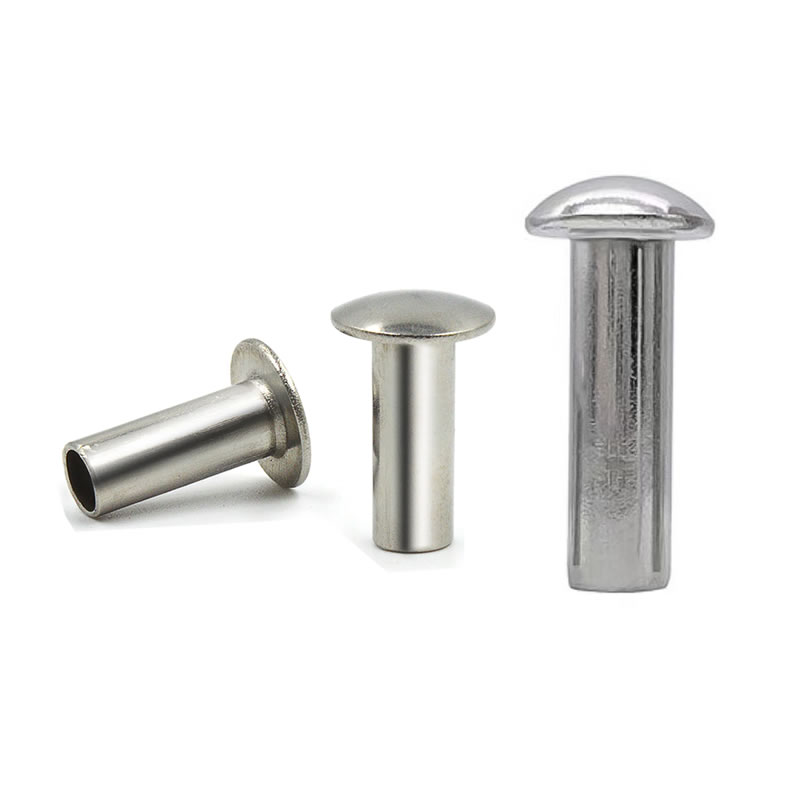

Полуполые заклепки с круглой головкой

Среди всех типов головок заклепок круглая головка остается самой узнаваемой и механически прочной. Полуполые заклепки с круглой головкой сочетают в себе традиционный куполообразный профиль, проверенный столетиями механической сборки, с современной эффективностью конструкции с полым концом. Этот гибрид обеспечивает прочность на сдвиг твердой заклепки, требуя при этом значительно меньшего установочного усилия.

Холодные головки Nuote Metalsполуполые заклепки с круглой головкойиз низкоуглеродистой стали, нержавеющей стали (304/316), латуни и алюминия. Полуполая полость снижает усилие установки примерно на 70 % по сравнению со сплошными заклепками, что делает их идеальными для автоматизированной сборки и применений, где повреждение подложки является проблемой. Наши компоненты используются в отраслях, где видимый единый купол одновременно функционален и эстетичен, включая мебель, багаж, салоны автомобилей, тяжелое оборудование и изделия из кожи.

Технические характеристики – что определяет заклепку с круглой головкой

 Геометрия головы – круглая и другие стили

Сплошной купол круглой головки обеспечивает максимальную прочность головки и сопротивляется деформации при ударе. Его самоцентрирующаяся форма помогает выравнивать заклепку во время установки, а видимый купол придает классический законченный вид.

Варианты материалов

Стандартные размеры (сталь, круглая головка)

Допуски: хвостовик ±0,05 мм, диаметр головки ±0,15 мм, длина ±0,15 мм. Возможна нестандартная длина ствола.

Механические данные (стальная круглая головка 5 мм, установленная в стальной лист толщиной 2 мм)

Полутрубчатые заклепки обычно сохраняют 80–90% прочности на сдвиг цельной заклепки, требуя при этом значительно меньшего усилия при установке. Полый хвост помогает контролировать деформацию, что приводит к стабильному формированию клинча.

Один реальный пример клиента — петля для кухонного шкафа

Это одно из многих применений полуполых заклепок с круглой головкой. Мы включаем его, чтобы показать реальное производственное использование, а не для того, чтобы предложить ограничение.

Производитель фурнитуры для кухонных шкафов ежегодно производит сотни тысяч скрытых петель. В шарнире использовалась прочная стальная заклепка, но высокая установочная сила вызывала трещины под напряжением в отлитом под давлением цинковом корпусе петли. Процент брака составлял 3–4%, и заказчику требовалось решение, которое исключило бы растрескивание без изменения конструкции петли.

Поставка Nuote Metalsполуполые заклепки с круглой головкой– Хвостовик 4 мм, круглая головка 7 мм, длина ствола 8 мм, оцинкованный. Полуполая полость снизила усилие установки с 3,5 тонн до 1,2 тонны, полностью исключив стрессовые переломы. Круглая головка обеспечивала целостный купол, соответствующий эстетическим требованиям петли. Заказчик протестировал 2000 заклепок на 1000 петлях. Ноль трещин. Ноль незакрепленных соединений.

Первоначально клиент заказал 10 000 штук в качестве пробного варианта. После успешной проверки они разместили производственный заказ на 300 000 штук. Ежегодные заказы теперь варьируются от 300 000 до 500 000 штук. Петлевая линия работает со скоростью 1800 единиц в час без остановок, связанных с заклепками.

Наш процесс контроля качества – от сырья до вашей производственной линии

Мы не полагаемся только на случайную выборку. Каждая партияполуполые заклепки с круглой головкойследует многоуровневой системе проверки, которая выявляет проблемы до того, как они станут проблемами.

Стадия поступления материала

• Каждый моток проволоки проверяется на диаметр (лазерный микрометр, ±0,02 мм) и твердость (тестер Роквелла). Мы отвергаем любую катушку, которая отклоняется от указанного диапазона для этого класса.

Настройка и первый этап

• После установки оснастки первые 10 заклепок проверяются под 20-кратным увеличением на наличие поверхностных дефектов, а затем измеряются на оптическом компараторе. Перед началом производства диаметр головки, высота головки, хвостовик, длина и глубина полости должны соответствовать чертежу.

На этапе производства

• Операторы выдергивают 5 заклепок каждые 500 штук. Они проверяют критические размеры с помощью цифровых штангенциркулей и калибра «годен/не годен» для определения глубины полости. Любое отклонение за пределы допуска вызывает немедленную остановку пресса и регулировку инструмента.

Этап проверки клинча

• На каждые 2000 штук мы устанавливаем 3 заклепки на образец вашего фактического материала (той же толщины и состава). Прокатанный клинч проверяется на симметричность, герметичность и отсутствие трещин.

Испытание на коррозию (если применимо)

• Для заклепок из плакированной стали или нержавеющей стали образцы помещаются в нашу камеру солевого тумана в соответствии с ASTM B117. Мы выдаем сертификат с точным указанием отработанных часов.

Заключительный этап сортировки

• Каждая заклепка проходит через машину оптической сортировки с высокоскоростными камерами. Он отбраковывает детали с неправильным диаметром головки, высотой головки, хвостовиком или глубиной полости. После сортировки случайная проба AQL (уровень II, 1,0) проверяется вручную с помощью профильного проектора и микрометров.

Все записи проверок, включая журналы измерений, фотографии условий испытаний и отчеты о солевых туманах, хранятся в течение пяти лет и прилагаются к каждой поставке.

Что мы доставляем в каждой поставке

Вам не обязательно верить нам на слово. Каждый заказ полуполых заклепок с круглой головкой поставляется с полным пакетом документации, подтверждающей, что каждая партия была проверена.

• Сертификат испытаний мельницы– Химический состав и свойства растяжения от оригинального поставщика рулонов.
• Первый объемный отчет– Фактические измеренные значения 10 заклепок с начала производства.
• Журнал выполнения процесса– Сводка всех проверок размеров, выполненных во время прогона.
• Отчет об испытаниях клинча– Фотографии и результаты силы тяги (если она измерена) в соответствии с настройками испытаний вашего материала.
• Сертификат на солевой туман– Если применимо, отображается количество часов испытаний и статус «пройдено/не пройдено».
• Сертификат соответствия– Подпись нашего менеджера по контролю качества, отслеживание партии.

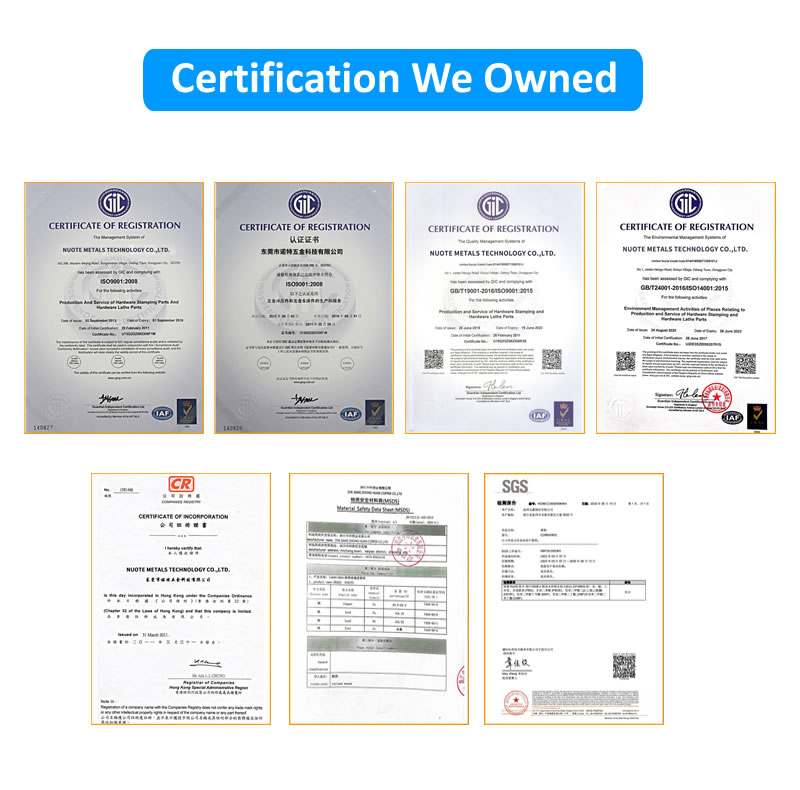

Nuote Metals сертифицирована по стандарту ISO 9001:2015. Декларации RoHS и REACH предоставляются по запросу.

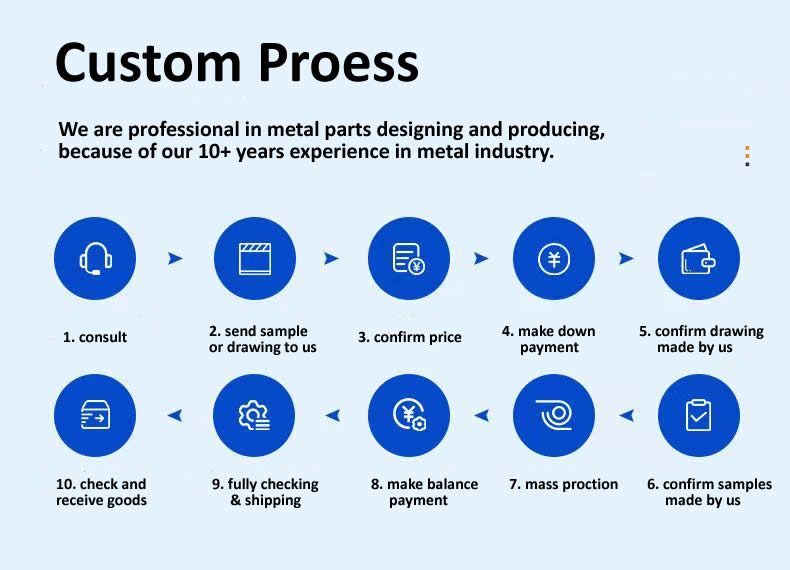

Наш индивидуальный процесс – от запроса до доставки

Мы следуем четкому и прозрачному рабочему процессу для каждого заказа полуполых заклепок с круглой головкой.

• Проконсультируйтесь– Вы сообщаете о своем приложении, толщине материала и требованиях к количеству.
• Отправьте образцы или чертеж– Предоставьте образец заклепки или подробный чертеж с размерами и отделкой.
• Подтвердить цену– Мы выдаем ценовое предложение со стоимостью оснастки (если есть) и ценой за штуку.
• Внести первоначальный взнос— 50% залог за инструмент и сырье.
• Подтвердите рисунок, сделанный нами– Мы готовим производственный чертеж для вашего утверждения.
• Подтвердите образцы, сделанные нами— Мы изготавливаем первые изделия (20–50 штук) и отправляем их вам на тестирование.
• Массовое производство– После утверждения образца мы запускаем полную партию на наших прессах с холодной высадкой.
• Произвести оплату остатка— 50% остаток перед отправкой.
• Полная проверка и отправка– 100% оптическая сортировка + окончательная проверка AQL, затем упаковка и отправка.
• Проверка и получение товара— Вы проверяете товар по прибытии. Любые вопросы мы решаем немедленно.

Политика

Образцы– 20–50 бесплатных штук стандартных размеров (доставка оплачивается клиентом)

Пробный заказ– Для первой проверки рекомендуется 10 000 штук.

минимальный заказ– 20 000 штук (сталь/латунь), 30 000 штук (нержавеющая сталь)

Срок выполнения (запас)– 5–7 рабочих дней

Срок выполнения (индивидуальный ствол)– 12–15 дней

Стоимость оснастки– Нет для стандартных инструментов с круглой головкой (хвостовик 3–8 мм).

Сотрудничество с клиентами – работа с глобальными партнерами

Посмотрите нашу линию по производству заклепок в действии

Реальные отзывы клиентов

Три вопроса, на которые мы часто отвечаем

В1: В чем разница между полуполой заклепкой с круглой головкой и сплошной заклепкой с круглой головкой? Когда мне следует выбрать полуполую версию?

О: Принципиальное отличие – полая полость в хвостовой части. Полуполая заклепка с круглой головкой имеет неглубокую полость на конце, требующую всего 25–30% усилия, необходимого для сплошной заклепки того же диаметра. Сплошные заклепки с круглой головкой полностью прочны и требуют сильного сдавливания или удара раскряжевкой. Для применений, где у вас есть доступ к обеим сторонам и вам нужен традиционный вид купола, полупустые заклепки почти всегда являются лучшим выбором, поскольку они быстрее устанавливаются, вызывают меньшую нагрузку на окружающие материалы и обеспечивают более плотное закрепление. Цельные заклепки предназначены для экстремальных структурных нагрузок, когда максимальная прочность на сдвиг является единственным приоритетом. Для петель, мебели, багажа и салона автомобилей мы рекомендуем полуполые заклепки с круглой головкой из-за их сочетания классического внешнего вида и эффективности установки.

В2: Можно ли использовать полуполые заклепки с круглой головкой в ​​пластике или тонком листовом металле, не вызывая трещин?

А: Да. Полуполая полость значительно снижает усилие установки — обычно с 3–4 тонн до 1–2 тонн. Эта меньшая сила гораздо мягче воздействует на хрупкие материалы, такие как АБС-пластик, поликарбонат и тонкий алюминий. В случае с корпусом кухонной петли, представленным выше, прочная заклепка заказчика расколола цинковый корпус под нагрузкой 3,5 тонны; наша полупустая заклепка установлена ​​чисто на 1,2 тонны. Мы рекомендуем выбирать длину ствола на 1,5–2,0 мм длиннее стопки материала и использовать пресс (а не молоток) для обеспечения постоянного и контролируемого усилия. Для очень тонких или хрупких материалов мы также можем поставить опорную шайбу для дальнейшего распределения сжимающей нагрузки.

В3: Какую отделку вы предлагаете для полуполых заклепок с круглой головкой и какая лучше всего подходит для использования на открытом воздухе?

О: Мы предлагаем несколько вариантов отделки в зависимости от материала. Для стали: цинкование (прозрачное, синее или желтое – 48–96 часов в солевом тумане), черный оксид (мягкая коррозионная стойкость, матовый внешний вид) и фосфат (основа краски). Для нержавеющей стали: пассивация (стандартная, восстанавливает коррозионную стойкость) и дробеструйная обработка (матирование). Для латуни: натуральный лак (яркое золото), антик (темное, состаренное), никелированный (серебро). Для наружного использования мы рекомендуем нержавеющую сталь 304 с пассивацией для общего воздействия на открытом воздухе или нержавеющую сталь 316 для прибрежных/морских условий. Наши 316 заклепок прошли более 1000 часов испытаний в солевом тумане. Оцинкованная сталь подходит для использования внутри помещений или под навесом, но со временем ржавеет во влажных условиях.

Попробуйте 20 заклепок самостоятельно собрать

Мы можем отправить вам 20–50 полуполых заклепок с круглой головкой из выбранного вами материала и размера. Установите их в петлю, защелку или любую другую сборку. Сравните силу установки, качество клинча и классический внешний вид купола.

Свяжитесь с Nuote Metals и сообщите диаметр хвостовика, длину ствола и материал. Бесплатные образцы отправляются в течение одного рабочего дня.
