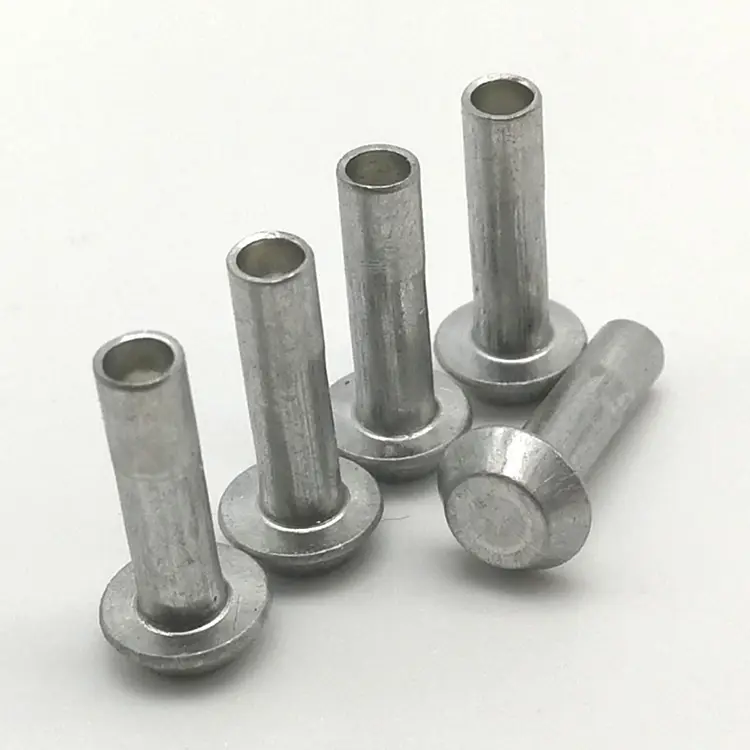

Полутрубчатые заклепки с универсальной головкой

Иногда вы не знаете точно, какой стиль головы указать. Круглый слишком узкий. Квартира слишком низкая. Ферма слишком широкая. Полутрубчатая заклепка с универсальной головкой — это золотая середина: она достаточно широкая, чтобы предотвратить протягивание большинства материалов, достаточно низкая, чтобы не зацепиться, и достаточно закругленная, чтобы выглядеть профессионально. Полуполая полость снижает усилие установки на 70 % по сравнению со сплошными заклепками.

Если вы не уверены, какой тип головки выбрать, беспроигрышным вариантом будет универсальная головка.

Universal против других голов – где побеждает золотая середина

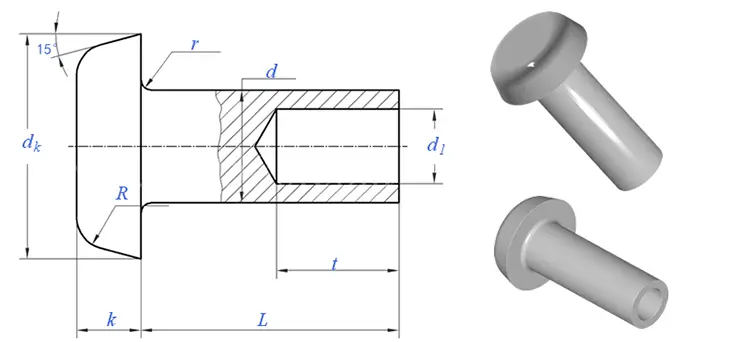

Универсальная головка расположена между круглой головкой и ферменной головкой. Она шире круглой, уже ферменной и ниже круглой, но выше плоской.

Выбирайте универсальную головку, когда:Вы не уверены, какой стиль головы выбрать: безопасным вариантом по умолчанию является универсальный. Вы собираете смешанные материалы (металл+пластик, металл+дерево). Вам нужен баланс несущей площади и профиля. Вам нужна заклепка, которая будет выглядеть профессионально, не привлекая внимания.

Полутрубчатые или сплошные – где побеждает полый

Полутрубчатая конструкция имеет неглубокую полость в хвостовой части (45–55% длины ствола). Во время установки только тонкая стенка этой полой секции выкатывается наружу, образуя клинч, что требует всего 25–30% усилия цельной заклепки.

Одно реальное применение — узел петли для жилых ворот

Производитель фурнитуры производил линейку петель и защелок для жилых ворот. Компоненты ворот изготовлены из стали с порошковым покрытием и пластиковыми подшипниковыми вставками. Заклепки с круглой головкой были слишком узкими – после многократного использования головки вырывались из стали с порошковым покрытием. Заклепки с головкой фермы были слишком широкими – на жилом изделии они выглядели громоздкими и индустриальными.

Мы поставили полутрубчатые заклепки с универсальной головкой из оцинкованной стали – хвостовик 5,0 мм, диаметр головки 10,5 мм, длина ствола 12,0 мм. Универсальная головка обеспечивала дополнительную опорную поверхность, необходимую для предотвращения протягивания и при этом не выглядела громоздкой. Гладкий закругленный профиль соответствовал эстетике жилого дома. Полуполая полость обеспечивала низкое усилие установки, предотвращая повреждение пластиковых вставок подшипников. Заказчик протестировал 1000 заклепок на 500 комплектах ворот. После 10 000 циклов открытия-закрытия и испытаний на открытом воздухе: ни протягивания, ни ослабления. Теперь они заказывают полутрубчатые заклепки с универсальной головкой партиями по 200 000 штук в год.

Материалы и отделка – что мы предлагаем

Nuote Metals производит полутрубчатые заклепки с универсальной головкой из нескольких семейств материалов:

Стандартная отделка:Оцинкованные, никелированные, пассивированные, лакированные, состаренные, гладкие.

Отличие универсальной головки – сбалансированная, универсальная, надежная

Универсальная голова — самая универсальная голова, которую мы производим. Он достаточно широкий, чтобы предотвратить протягивание при работе со смешанными материалами, достаточно низкий, чтобы не зацепляться, и достаточно гладкий, чтобы выглядеть профессионально. Непрерывный радиус от центра к краю равномерно распределяет нагрузку и снижает концентрацию напряжений. Опорная поверхность диаметром хвостовика в 2,0–2,2 раза обеспечивает значительно большую площадь, чем круглая головка, что достаточно для большинства сборок из смешанных материалов.

Производственный процесс – посмотрите, как мы производим полутрубчатые заклепки с универсальной головкой

Наш процесс холодной высадки превращает проволоку в готовые полутрубчатые заклепки с универсальной головкой в ​​непрерывной последовательности.

Подготовка материала:Сертифицированная проволока вытягивается до точного диаметра хвостовика (±0,02 мм). Спектрометр проверяет марку материала. Некондиционный материал отбраковывается до начала производства.

Холодный заголовок:Проволока подается в многостанционный холодный разъем. За одну последовательность заготовку придают квадратную форму, формируют головку с гладким закругленным профилем и выдавливают полупустоту на глубину 45–55 %. Полированные твердосплавные матрицы предотвращают появление следов на поверхности.

Обрезка и галтовка:Удаляется заусенец, устраняются микрозаусенцы.

Покрытие или покрытие:Наносится в соответствии с указаниями – цинкование, никель, пассивация, лак или античная отделка.

Заключительная проверка:100% оптическая сортировка проверяет диаметр головки, высоту головки, диаметр хвостовика, длину ствола и глубину полости. Образец AQL проверен вручную.

Время выполнения образца:стандарт 5–7 дней; нестандартная оснастка: 15–20 дней.

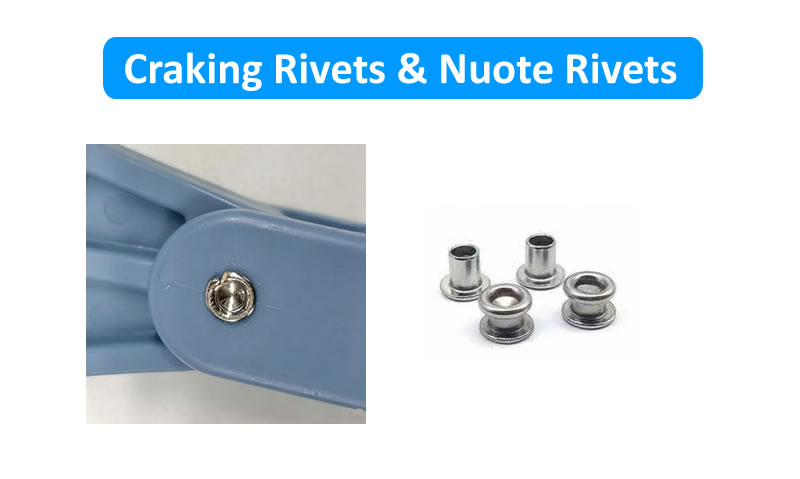

Почему заклепки трескаются во время установки – хорошо или плохо

Заклепка, треснувшая во время установки, – это производственный кошмар. Это приводит к перерасходу материала, замедлению работы линии и может привести к сбоям в работе. Вот что вызывает растрескивание и как наши заклепки предотвращают его.

Наиболее распространенной причиной растрескивания является непостоянная глубина полости. Если полость слишком глубокая, оставшаяся стенка слишком тонкая, чтобы выдержать перекатывание – вместо перекатывания она трескается. На каждой партии контролируем глубину полости до 45–55% длины ствола. Если у вас возникли трещины, пришлите нам образец. Мы измерим глубину полости и диагностируем проблему – бесплатно.

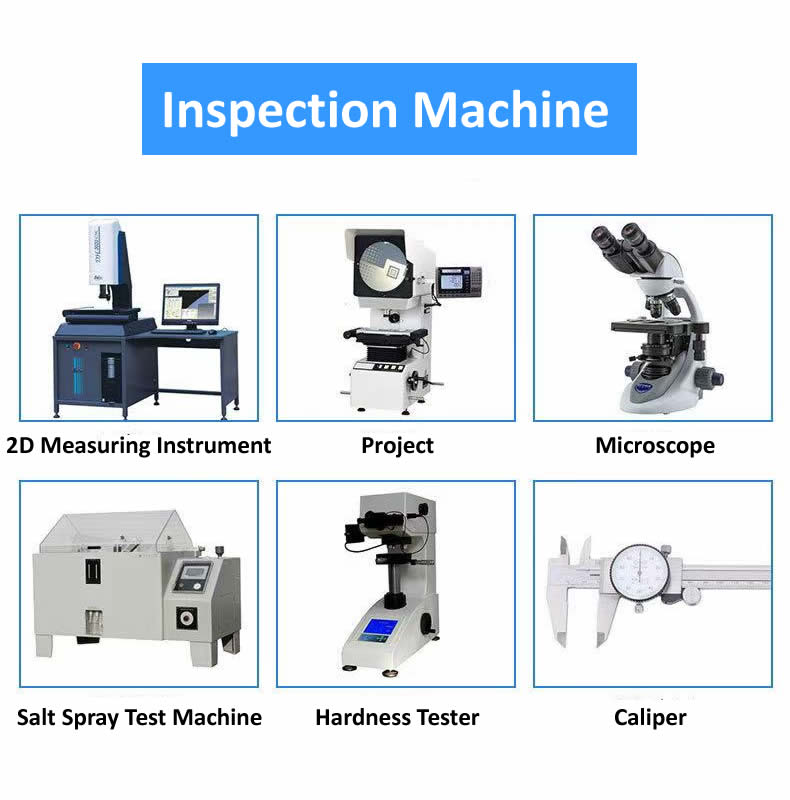

Наше инспекционное оборудование – как мы проверяем качество

Мы располагаем полным спектром калиброванного инспекционного оборудования для проверки каждой партии полутрубчатых заклепок с универсальной головкой:

Лазерный микрометр– Высокоскоростное бесконтактное измерение диаметра хвостовика с точностью до ±0,02 мм.

Оптический компаратор (профильный проектор)– Проверка диаметра головки, высоты головки и глубины полости.

Система измерения 2,5D-изображений– Полное измерение контура и проверка концентричности

Твердомер по Роквеллу– Проверка твердости сырья

Спектрометр– Проверка состава материала

Испытательная камера солевого тумана– Испытание на коррозионную стойкость (ASTM B117), при необходимости.

РФА-толщиномер– Проверка толщины покрытия

Все оборудование ежегодно калибруется в аккредитованных сторонних лабораториях. Записи о проверках хранятся в течение пяти лет и прилагаются к каждой поставке.

Три вопроса, на которые мы часто отвечаем

Вопрос: «Могу ли я получить образцы перед заказом продукции?»

О: Да, мы предлагаем образцы всей нашей продукции. Для существующих стандартных спецификаций образцы предоставляются бесплатно – вы платите только стоимость доставки. Для нестандартных размеров или нестандартных инструментов наличие образцов и время выполнения заказа зависят от конкретных требований. Пожалуйста, свяжитесь с нашим отделом продаж и предоставьте свой чертеж или спецификацию, и они сообщат стоимость образца и сроки доставки.

Вопрос: «Когда мне следует выбирать универсальную голову вместо круглой?»

О: Универсальная головка шире (диаметр хвостовика в 2,0–2,2 раза против 1,6–1,8×) и немного ниже круглой головки. Он также имеет более непрерывный, закругленный профиль – менее отчетливый купол. Визуальная разница незначительна, но функциональная разница реальна: универсальная головка обеспечивает большую площадь опоры и предотвращает протягивание смешанных материалов. Для сборок металл-металл с узкими отверстиями круглая головка по-прежнему является лучшим выбором. Для смешанных материалов – стали и пластика, стали и дерева, стали и композитов – универсальная головка является более безопасным выбором. В корпусе фурнитуры ворот выше выдвинута круглая головка; универсальная голова держится.

Вопрос: «Можно ли использовать полутрубчатые заклепки с универсальной головкой на открытом воздухе?»

О: Да, с подходящим материалом и отделкой. Для наружного применения мы рекомендуем нержавеющую сталь (304 или 316) с пассивированной отделкой для обеспечения постоянной коррозионной стойкости. 304 достаточно для обычного воздействия на открытом воздухе (дождь, влажность). 316 рекомендуется для использования в прибрежных зонах или в условиях соленого тумана. Если у вас ограниченный бюджет, оцинкованная сталь с желтым хроматом обеспечивает устойчивость к солевому туману в течение 96 часов — подходит для использования на открытом воздухе в защищенном месте. В приведенном выше случае с фурнитурой для ворот заказчик выбрал оцинкованную сталь, поскольку ворота были защищены (под крыльцом) и экономия средств была значительной.
