Прецизионные компоненты для критически важных сборок – когда важен каждый интерфейс

О точности детали судят по ее собственному чертежу. Прецизионный компонент оценивается по тому, как он прилегает, перемещается, герметизирует или проводит время при сборке с другими. Эта разница меняет все — допуски, которые вы соблюдаете, функции, которые вы проверяете, и тесты, которые вы проводите перед отправкой.

В Nuote Metals мы производимПрецизионные компоненты с ЧПУдля сборок, где отказ невозможен: хирургические инструменты, системы впрыска топлива, оптические крепления и приводы для аэрокосмической отрасли. Мы не просто обрабатываем чертеж. Мы управляем цепочкой допусков от сырья до функциональной сборки, поэтому полученный вами компонент работает с первого раза и каждый раз после него.

Что отличает прецизионный компонент от прецизионной детали?

Прецизионная деталь соответствует своим индивидуальным размерам. Прецизионный компонент также должен:

• Совместимость с сопрягаемыми деталями– зазор или натяг должны быть правильными во всем диапазоне допусков.

• Работа под нагрузкой– перемещать, запечатывать или проводить без помех, утечек или потери сигнала.

• Выжить в сборе– не деформироваться и не трескаться при нажатии, скручивании или протыкании.

• Поддержание производительности с течением времени– противостоять износу, усталости и термоциклированию.

Это означает, что мы проверяем не только диаметры и длины. Мы проверяем интерфейсы сборки — поверхности, которые контактируют с другими деталями. Мы тестируем функцию — движение или уплотнение, которое выполняет компонент. Кроме того, мы документируем возможность отслеживания, поэтому в случае сбоя на объекте мы можем отследить его до конкретной партии, машины и оператора.

Цепочка толерантности – как мы управляем интерфейсами

Если компонент имеет три сопрягаемые поверхности, каждая из которых имеет свой допуск, сборка может выйти из строя, даже если каждый отдельный размер находится в пределах спецификации. Это проблема цепочки толерантности. Мы управляем этим путем:

1. Раннее выявление критически важных интерфейсов.

Во время проверки DFM мы отмечаем каждую поверхность, которая сопрягается с другой деталью. Эти функции обеспечивают более жесткие допуски, специальные датчики и 100% проверку, а не отбор проб.

2. Использование функциональных датчиков, а не только микрометров.

Калибр пробки, имитирующий сопряженный вал, расскажет вам больше, чем показания микрометра. Мы создаем специальные датчики для критически важных интерфейсов, поэтому знаем, что компонент подойдет, а не просто правильно измеряет.

3. Контроль данных во время операций.

Если при повороте используется одна поверхность, а при фрезеровании — другая, интерфейсы могут не совпадать. Мы используем одну базу данных для всех операций, поэтому каждый объект располагается относительно одного и того же начала координат.

4. Проверка после термообработки и отделки.

Термическая обработка перемещает материал. Покрытие придает толщину. Интерфейс, который был идеально измерен после механической обработки, может не подойти после нанесения покрытия. Мы проверяем критические интерфейсы после всех завершающих операций, а не раньше.

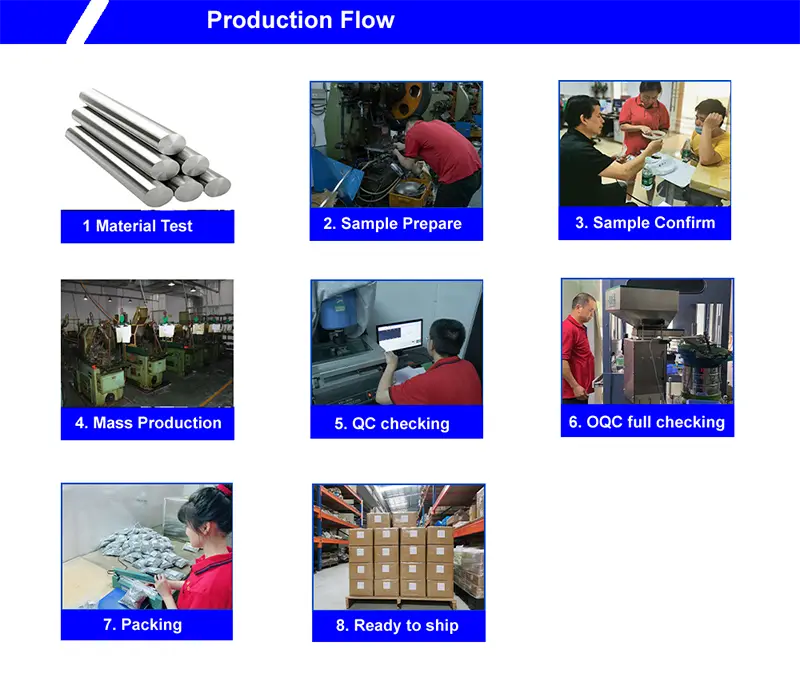

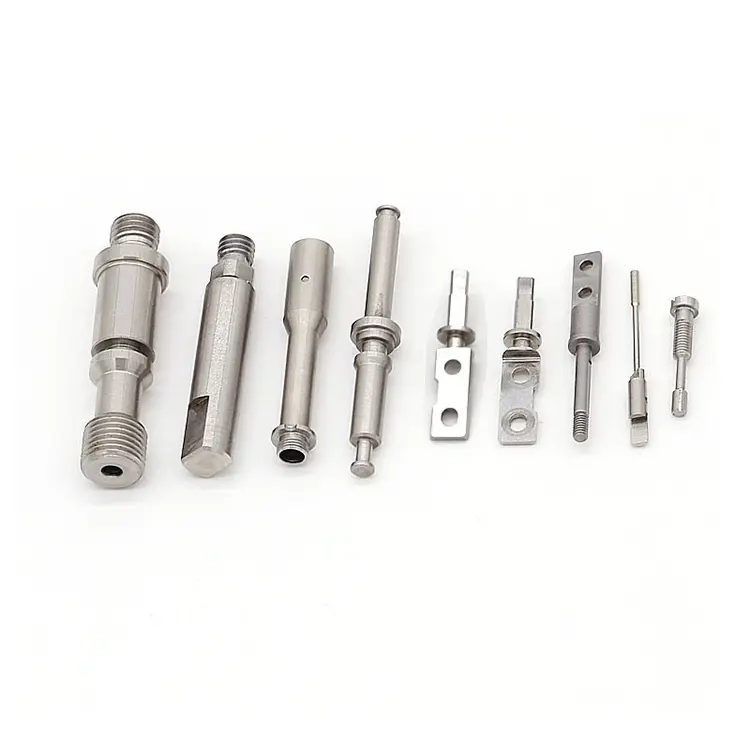

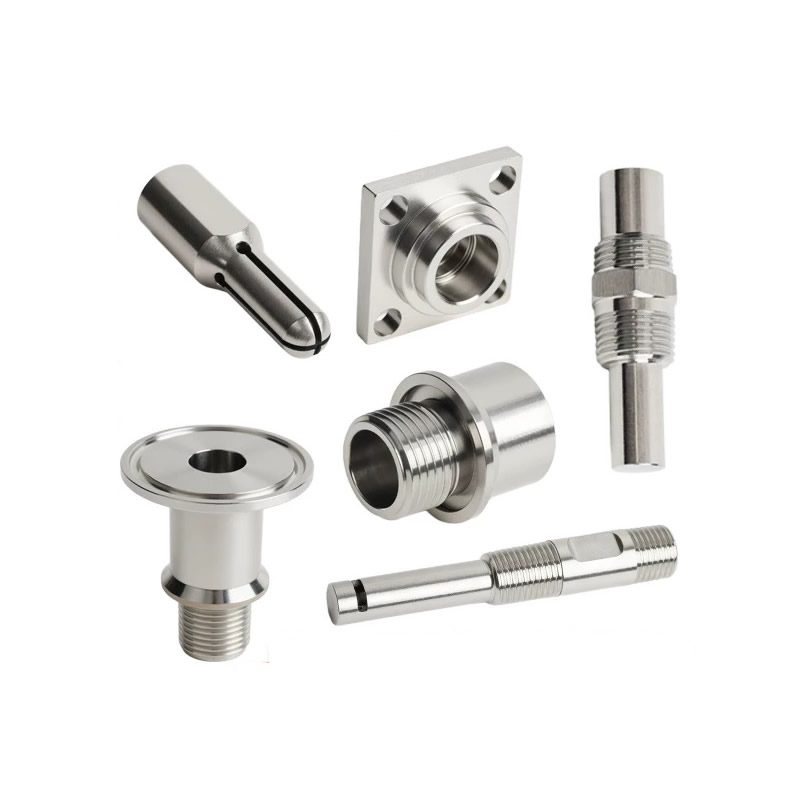

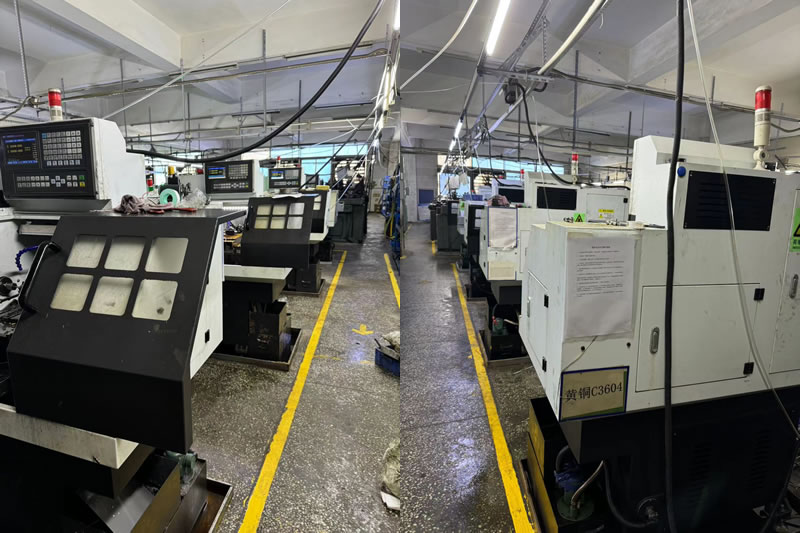

Наши возможности – от отдельных деталей до сборочных узлов

Nuote Metals предлагаетПрецизионные компоненты с ЧПУразличных процессов и материалов. Но наша реальная ценность — это интеграция: мы можем обработать несколько деталей, обработать их и собрать в сборочный узел, который будет готов к отправке на вашу производственную линию.

Материалы:Нержавеющая сталь, легированная сталь, алюминий, титан, латунь, медь и конструкционные пластмассы.

Объем:Прототип (1–50), мелкосерийный (50–5 000), крупносерийный (5 000–500 000+).

Функциональное тестирование – шаг, который пропускают большинство поставщиков

Компонент, который имеет идеальные размеры, все равно может выйти из строя при сборке. Вал, диаметр которого соответствует допуску, может заедать при вдавливании в корпус. Поверхность уплотнения, отвечающая Ra 0,4 мкм, может протекать под давлением. Мы проверяем функциональность, а не только размеры.

Испытания, которые мы проводим на прецизионных компонентах:

• Моделирование прессовой посадки– проверьте натяг и усилие вставки.
• Тестирование на утечки– испытание герметичности герметичных компонентов воздухом или гелием.
• Электрическая непрерывность– для проводящих компонентов и путей заземления.
• Движение и удар– для клапанов, приводов и скользящих частей.
• Крутящий момент и зацепление резьбы– для резьбовых интерфейсов.

Каждое испытание документируется фактическими измеренными значениями. Вместе с поставкой вы получаете отчет о функциональных испытаниях, а не просто отчет о размерах.

Реальный пример — набор компонентов хирургического степлера

Немецкому производителю медицинского оборудования понадобился набор из пяти прецизионных компонентов, которые можно было бы собрать в картридж хирургического степлера. Компоненты должны были без люфта прилегать друг к другу, плавно приводить в действие и выдерживать стерилизацию оксидом этилена.

Задача:

Их предыдущий поставщик обрабатывал каждый компонент по индивидуальному чертежу. Но при сборке степлер дал осечку — цепочка допуска допускала слишком большое перемещение между наковальней и картриджем.

Что мы сделали по-другому:

• Во время проверки DFM идентифицированы три критически важных интерфейса между компонентами.
• Все пять компонентов были обработаны в одной прецизионной ячейке с использованием одной и той же базы данных.
• Встроенные функциональные датчики для проверки посадки и движения перед отправкой.
• Выполнена сухая сборка и функциональные испытания на ход на 100% агрегатов.
• Отгружено 2200 комплектов без брака сборки. Заказчик исключил входной контроль и сократил время сборки на 15%.

Часто задаваемые вопросы о прецизионных компонентах с ЧПУ

В1: В чем разница между прецизионным компонентом и прецизионной деталью?

О: Прецизионная деталь соответствует размерам чертежа. АПрецизионный компонент с ЧПУтакже должен подходить и функционировать с сопрягаемыми деталями. Это означает, что мы проверяем интерфейсы, проверяем движение или герметичность и управляем цепочкой допусков для нескольких функций. Если вы пришлете нам чертеж одной детали, мы обработаем ее. Если вы отправите нам набор деталей, которые собираются вместе, мы возьмем на себя управление интерфейсами и доставим функциональный узел.

В2: Можете ли вы собрать компоненты из нескольких материалов?

А: Да. Мы обрабатываем компоненты из нержавеющей стали, алюминия, титана, латуни, меди и пластика, а затем собираем их с помощью прессовых, резьбовых, стержневых или клеевых соединений. Для компонентов, которые будут стерилизоваться или подвергаться воздействию химикатов, мы выбираем материалы и отделку, устойчивые к воздействию окружающей среды. Каждая сборка проверяется на работоспособность и документируется записью о прослеживаемости.

Вопрос 3. Как убедиться, что прецизионный компонент поместится в мою сборку?

О: Мы используем функциональные датчики, имитирующие сопрягаемую деталь. Калибр свечи, соответствующий диаметру сопряженного вала, говорит нам больше, чем показания микрометра. Для критически важных интерфейсов мы создаем специальные датчики и проверяем 100% продукции, а не только образцы. Мы также выполняем сухую сборку и функциональные испытания перед отправкой, чтобы вы знали, что компонент работает еще до того, как он попадет на вашу линию. Nuote Metals предоставляет отчет о функциональных испытаниях для каждого заказа прецизионного компонента.
